Dashboard (auto's met linkse besturing)
AStartknop blz. 180
Starten van het hybridesysteem/
wijzigen van de modi blz. 180,
blz. 183
Noodstop van het hybridesysteem
blz. 384
Als het hybridesysteem niet gestart
kan worden blz. 422
Waarschuwingsmeldingen blz. 398
BSelectiehendel blz. 186
Wijzigen van de schakelstand blz. 187
Voorzorgsmaatregelen bij slepen
blz. 385
Als de selectiehendel niet in een
andere stand kan worden gezet
blz. 187
CTellers blz. 86, blz. 90
Aflezen van de tellers/instellen van
de helderheid van de
dashboardverlichting blz. 86, blz. 88,
blz. 90, blz. 93
Waarschuwingslampjes/
controlelampjes blz. 80
Als de waarschuwingslampjes gaan
branden blz. 390
DMulti-informatiedisplay blz. 95
Display blz. 95
Energiemonitor blz. 106
Als een waarschuwingsmelding wordt
weergegeven blz. 398
ERichtingaanwijzerschakelaar blz. 190
Lichtschakelaar blz. 196
Koplampen/parkeerlichten
voor/achterlichten/
kentekenplaatverlichting/
dagrijverlichting blz. 196
Mistlampen
voor
*1/mistachterlicht*1blz. 201
FSchakelaar ruitenwissers en
-sproeiers blz. 202
Schakelaar achterruitenwisser en
-sproeier blz. 205
Gebruik blz. 202, blz. 205
Bijvullen van ruitensproeiervloeistof
blz. 348
Waarschuwingsmeldingen blz. 398
GSchakelaar alarmknipperlichten
blz. 384
HOntgrendelingshendel motorkap
blz. 342
Overzicht
11
Overzicht

Dashboard (auto's met rechtse besturing)
AStartknop blz. 180
Starten van het hybridesysteem/
wijzigen van de modi blz. 180,
blz. 183
Noodstop van het hybridesysteem
blz. 384
Als het hybridesysteem niet gestart
kan worden blz. 422
Waarschuwingsmeldingen blz. 398
BSelectiehendel blz. 186
Wijzigen van de schakelstand blz. 187
Voorzorgsmaatregelen bij slepen
blz. 385
Als de selectiehendel niet in een
andere stand kan worden gezet
blz. 187
CTellers blz. 86, blz. 90
Aflezen van de tellers/instellen van
de helderheid van de
dashboardverlichting blz. 86, blz. 88,
blz. 90, blz. 93
Waarschuwingslampjes/
controlelampjes blz. 80
Als de waarschuwingslampjes gaan
branden blz. 390
DMulti-informatiedisplay blz. 95
Display blz. 95
Energiemonitor blz. 106
Als een waarschuwingsmelding wordt
weergegeven blz. 398
ERichtingaanwijzerschakelaar blz. 190
Lichtschakelaar blz. 196
Koplampen/parkeerlichten
voor/achterlichten/
kentekenplaatverlichting/
dagrijverlichting blz. 196
Mistlampen voor
*1/mistachterlicht
blz. 201
FSchakelaar ruitenwissers en
-sproeiers blz. 202
Schakelaar achterruitenwisser en
-sproeier blz. 205
Gebruik blz. 202, blz. 205
Bijvullen van ruitensproeiervloeistof
blz. 348
Waarschuwingsmeldingen blz. 398
GSchakelaar alarmknipperlichten
blz. 384
HOntgrendelingshendel motorkap
blz. 342
Overzicht
17
Overzicht

• Als de verwarming is ingeschakeld
*Afhankelijk van de omstandigheden
wordt de benzinemotor mogelijk ook
niet automatisch uitgeschakeld in
andere situaties.
Opladen van het batterijpakket
(tractiebatterij)
Omdat het batterijpakket
(tractiebatterij) indien nodig door de
benzinemotor wordt opgeladen, hoeft
het niet door een externe bron te
worden opgeladen. Als de auto echter
gedurende lange tijd wordt geparkeerd,
wordt het batterijpakket (tractiebatterij)
langzaam ontladen. Daarom moet u
ervoor zorgen dat er elke paar maanden
gedurende minimaal 30 minuten of
16 km met de auto gereden wordt. Als
het batterijpakket (tractiebatterij)
volledig ontladen raakt en u het
hybridesysteem niet meer kunt starten,
neem dan contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Opladen van de 12V-accu
→Blz. 428
Als de 12V-accu leeg is, vervangen is
of verwijderd is geweest.
De benzinemotor stopt mogelijk niet,
ook niet als de auto door het
batterijpakket (tractiebatterij) wordt
aangedreven. Als dit probleem enkele
dagen aanhoudt, neem dan contact op
met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Geluiden en trillingen die kenmerkend
zijn voor een hybrideauto
Mogelijk zijn er geen motorgeluiden
hoorbaar of trillingen voelbaar terwijl de
auto wel kan rijden en het
controlelampje READY brandt. Zet uitveiligheidsoverwegingen de
selectiehendel in stand P en activeer de
parkeerrem wanneer u de auto parkeert.
De volgende geluiden of trillingen
kunnen hoorbaar of voelbaar zijn als het
hybridesysteem in werking is en deze
duiden niet op een defect:
• Er kunnen motorgeluiden hoorbaar
zijn uit het motorcompartiment.
• Bij het inschakelen of uitschakelen
van het hybridesysteem kan er geluid
hoorbaar zijn dat afkomstig is van het
batterijpakket (tractiebatterij) onder
de achterstoelen.
• Bij het inschakelen of uitschakelen
van het hybridesysteem zijn er
mogelijk werkingsgeluiden van het
relais te horen, zoals een klik of een
vaag gerammel, dat afkomstig is van
het batterijpakket (tractiebatterij)
onder de achterstoelen.
• Als de achterklep open is, kunnen er
geluiden van het hybridesysteem
hoorbaar zijn.
• Als de benzinemotor start of stopt, bij
rijden met lage snelheden of als de
motor met stationair toerental draait,
kunnen er geluiden hoorbaar zijn van
de transmissie.
• Bij sterk accelereren kunnen er
motorgeluiden hoorbaar zijn.
• Als het rempedaal wordt ingetrapt of
het gaspedaal wordt losgelaten,
kunnen er geluiden hoorbaar zijn die
worden veroorzaakt door het
regeneratief remmen.
• Als de benzinemotor start of stopt,
kunnen trillingen voelbaar zijn.
• U kunt via de ventilatieopening onder
de achterstoel geluid horen dat
afkomstig is van de koelventilator.
Onderhoud, reparatie, recycling en
afvoer
Neem voor onderhoud, reparatie,
recycling en afvoer contact op met een
erkende Toyota-dealer of
1 .4 Hybridesysteem
66

OPMERKING
Ventilatieopening batterijpakket
(tractiebatterij)
• Voorkom dat zaken als stoelbekleding,
plastic hoezen en bagage de
ventilatieopening blokkeren. Als deze
ventilatieopening wordt afgedekt,
kan het batterijpakket
(tractiebatterij) oververhit raken,
waardoor het laden/ontladen van het
batterijpakket (tractiebatterij)
beperkt kan worden.
• Als er zich stof, enz. heeft verzameld in
de ventilatieopening, maak deze dan
schoon met een stofzuiger om te
voorkomen dat de opening verstopt
raakt.
• Reinig de ventilatieopening
regelmatig om te voorkomen dat
laden/ontladen van het
batterijpakket (tractiebatterij)
beperkt wordt.
• Laat de ventilatieopening niet nat of
vuil worden, anders kan er
kortsluiting ontstaan en kan het
batterijpakket (tractiebatterij)
beschadigd raken.
• Vervoer geen grote hoeveelheden
water, zoals een gevuld reservoir voor
een waterdispenser, in de auto. Als er
water op het batterijpakket
(tractiebatterij) komt, kan het
batterijpakket beschadigd raken. Laat
de auto nakijken door een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
• Op de ventilatieopening is een filter
geplaatst. Als het filter zelfs na het
schoonmaken van de
ventilatieopening nog zichtbaar vuil
is, raden wij u aan het filter te reinigen
of vervangen. Voor meer informatie
over het schoonmaken of vervangen
van het filter, zie blz. 363.
OPMERKING(Vervolgd)
• Als “Maintenance Required for
Traction Battery Cooling Parts See
Owner’s Manual” (onderhoud vereist
voor koelonderdelen tractiebatterij,
zie handleiding) wordt weergegeven
op het multi-informatiedisplay, zitten
de ventilatieopening en het filter
mogelijk verstopt. Raadpleeg blz. 362
voor informatie over het
schoonmaken van de
ventilatieopening.
Uitschakelsysteem voor noodgevallen
Het uitschakelsysteem voor
noodgevallen zorgt ervoor dat het
hoogspanningssysteem en de
brandstofpomp worden uitgeschakeld als
de botsingssensor een aanrijding met
een kracht boven een bepaalde
drempelwaarde heeft gesignaleerd, om
de kans op een elektrische schok en
brandstoflekkage tot een minimum te
beperken. Als het uitschakelsysteem voor
noodgevallen in werking is getreden,
kunt u uw auto niet meer starten. Neem
voor het herstarten van het
hybridesysteem contact op met een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
1 .4 Hybridesysteem
72

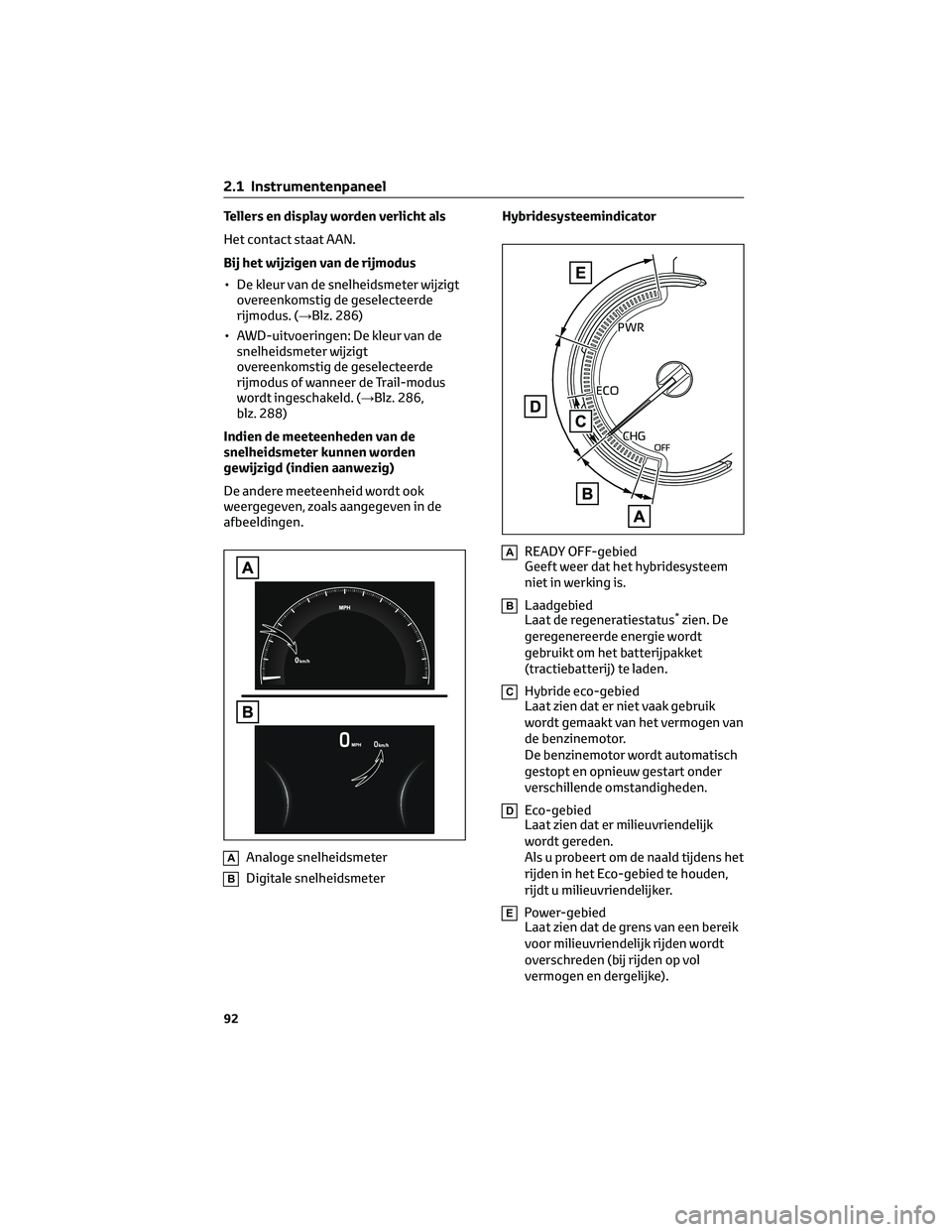

Tellers en display worden verlicht als
Het contact staat AAN.
Hybridesysteemindicator
AREADY OFF-gebied
Geeft weer dat het hybridesysteem
niet in werking is.
BLaadgebied
Laat de regeneratiestatus*zien.
De geregenereerde energie wordt
gebruikt om het batterijpakket
(tractiebatterij) te laden.
CHybride eco-gebied
Laat zien dat er niet vaak gebruik
wordt gemaakt van het vermogen van
de benzinemotor.
De benzinemotor wordt automatisch
gestopt en opnieuw gestart onder
verschillende omstandigheden.
DEco-gebied
Laat zien dat er milieuvriendelijk
wordt gereden.
Als u probeert om de naald tijdens het
rijden in het Eco-gebied te houden,
rijdt u milieuvriendelijker.
EPower-gebied
Laat zien dat de grens van een bereik
voor milieuvriendelijk rijden wordt
overschreden (bij rijden op vol
vermogen en dergelijke).
*Met “regenereren” wordt in deze
handleiding het omzetten van
bewegingsenergie van de auto in
elektrische energie bedoeld.
In de volgende situatie werkt de
hybridesysteemindicator niet.
• Het controlelampje READY brandt
niet.
• De selectiehendel staat in een andere
stand dan D of S.
Weergave buitentemperatuur
• Onder de volgende omstandigheden
wordt mogelijk niet de juiste
buitentemperatuur weergegeven of
duurt het langer voordat de weergave
wordt gewijzigd.
– Wanneer de auto stilstaat of met
lage snelheid rijdt (lager dan
20 km/h)
– Wanneer de buitentemperatuur
plotseling verandert (bijvoorbeeld
bij het in- of uitrijden van een
garage of tunnel)
• Wanneer -- of E wordt weergegeven,
zit er mogelijk een storing in het
systeem. Laat de auto nakijken door
een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
• Geeft de buitentemperatuur aan
binnen het bereik -40°C tot 50°C.
• Wanneer de buitentemperatuur
ongeveer 3°C of lager is, gaat het
controlelampje
gedurende
10 seconden knipperen en blijft
daarna branden.
LCD-scherm
→Blz. 96
2.1 Instrumentenpaneel
87
2
Voertuigstatusinformatie en controlelampjes

Tellers en display worden verlicht als
Het contact staat AAN.
Bij het wijzigen van de rijmodus
• De kleur van de snelheidsmeter wijzigt
overeenkomstig de geselecteerde
rijmodus. (→Blz. 286)
• AWD-uitvoeringen: De kleur van de
snelheidsmeter wijzigt
overeenkomstig de geselecteerde
rijmodus of wanneer de Trail-modus
wordt ingeschakeld. (→Blz. 286,
blz. 288)
Indien de meeteenheden van de
snelheidsmeter kunnen worden
gewijzigd (indien aanwezig)
De andere meeteenheid wordt ook
weergegeven, zoals aangegeven in de
afbeeldingen.
AAnaloge snelheidsmeter
BDigitale snelheidsmeterHybridesysteemindicator
AREADY OFF-gebied
Geeft weer dat het hybridesysteem
niet in werking is.
BLaadgebied
Laat de regeneratiestatus*zien. De
geregenereerde energie wordt
gebruikt om het batterijpakket
(tractiebatterij) te laden.
CHybride eco-gebied
Laat zien dat er niet vaak gebruik
wordt gemaakt van het vermogen van
de benzinemotor.
De benzinemotor wordt automatisch
gestopt en opnieuw gestart onder
verschillende omstandigheden.
DEco-gebied
Laat zien dat er milieuvriendelijk
wordt gereden.
Als u probeert om de naald tijdens het
rijden in het Eco-gebied te houden,
rijdt u milieuvriendelijker.
EPower-gebied
Laat zien dat de grens van een bereik
voor milieuvriendelijk rijden wordt
overschreden (bij rijden op vol
vermogen en dergelijke).
2.1 Instrumentenpaneel
92

“Eco Score”
De rijstatus voor de volgende 3 situaties
wordt geëvalueerd op 5 niveaus: soepel
accelereren bij wegrijden (“Start”), rijden
zonder plotseling accelereren (“Cruise”
(Constant)) en soepel stoppen (“Stop”).
Elke keer dat de auto tot stilstand wordt
gebracht, wordt een score weergegeven
op basis van een perfecte score van
100 punten.
AScore
B“Start”
C“Cruise” (constant)
D“Stop”
De 3 situaties worden tijdens het
rijden met de iconen weergegeven.
Lezen van het staafdisplay:
Score Staafdisplay
Niet beoor-
deeld
Laag
Hoog
Na het wegrijden wordt de “Eco Score”
pas weergegeven als de rijsnelheid hoger
wordt dan ongeveer 20 km/h.
Telkens als de auto wegrijdt, wordt de
“Eco Score” gereset en wordt een nieuwe
evaluatie gestart.
Als het hybridesysteem stopt, wordt de
huidige totaalscore weergegeven.
**
De score wordt alleen weergegeven
wanneer “Eco Score” wordt geselecteerd
voor “Trip Summary” (overzicht rit).
(→Blz. 101)
EV-verhouding/EV-rijverhouding
AVerstreken tijd sinds starten
Weergave van de verstreken tijd sinds
het starten van het hybridesysteem.
*
BEV-rijverhouding sinds starten
Weergave van het percentage dat
elektrisch is gereden sinds het
starten van het hybridesysteem.
*
*
Telkens als het hybridesysteem stopt,
wordt dit gereset.
Actieradius
• Deze afstand wordt berekend op basis
van het gemiddelde
brandstofverbruik. Hierdoor kan de
werkelijke afstand die nog kan worden
gereden, afwijken van de
weergegeven afstand.
• Als er een kleine hoeveelheid
brandstof wordt getankt, wordt de
weergave mogelijk niet bijgewerkt.
Zet bij het tanken het contact UIT. Als
brandstof wordt getankt terwijl het
contact niet UIT staat, wordt de
weergave mogelijk niet bijgewerkt.
• Wanneer “Refuel” (tanken) wordt
weergegeven, kunnen de resterende
hoeveelheid brandstof en de afstand
die met de resterende brandstof kan
worden gereden niet worden
berekend. Ga direct tanken.
2.1 Instrumentenpaneel
99
2
Voertuigstatusinformatie en controlelampjes

Gebruik van de schakelaar elektrisch
bedienbare achterklep op de achterklep
Druk op de schakelaar.
De elektrisch bedienbare achterklep
wordt automatisch gesloten.
Door op de schakelaar te drukken terwijl
de elektrisch bedienbare achterklep
wordt bediend, stopt de achterklep met
bewegen. Wanneer de schakelaar
nogmaals wordt ingedrukt terwijl de
beweging is gestopt, beweegt de
achterklep in tegenovergestelde richting.
Gebruik van de achterklepgrepen
Laat de achterklep zakken met behulp
van de achterklepgreep
A.
De bekrachtigingsfunctie van de
achterklep (→blz. 127) wordt geactiveerd
en de elektrisch bedienbare achterklep
sluit verder automatisch.Gebruik van de sensor regeling
voetbediening (auto's met handsfree
elektrisch bedienbare achterklep)
De handsfree elektrisch bedienbare
achterklep maakt het automatisch
openen en sluiten van de elektrisch
bedienbare achterklep mogelijk door uw
voet onder het midden van de
achterbumper te plaatsen en hem van de
achterbumper vandaan te bewegen. Zorg
ervoor dat voor het bedienen van de
handsfree elektrisch bedienbare
achterklep het contact UIT staat, de
handsfree-functie van de elektrisch
bedienbare achterklep is ingeschakeld
(→blz. 101) en dat u een elektronische
sleutel bij u draagt.
1. Zorg ervoor dat u zich, met de
elektronische sleutel op zak, binnen
het detectiebereik van het Smart
entry-systeem met startknop bevindt,
op ongeveer 30 tot 50 cm van de
achterbumper.
ASensor regeling voetbediening
BDetectiegebied voor werking
handsfree elektrisch bedienbare
achterklep
3.2 Openen, sluiten en vergrendelen van de portieren
125
3
Voordat u gaat rijden
