2022 TOYOTA PROACE VERSO Lietošanas Instrukcija (in Latvian)

257
Bojājuma vai avārijas gadījumā
8
Modelis ar ksenona
priekšējiem lukturiem

1.Dienas gaitas lukturi / gabarītlukturi (LED)
2.Priekšējie tālās gaismas lukturi (H1-55W)
3.Priekšējie tuvās gaismas lukturi (D8S-25W)
4.Virzienrādītāju lukturi (PY21W-21W dzintarkrāsas)
WARNI NG
Zona aiz labās puses luktura (automobiļa virzienā) var būt karsta (gāzu izvadīšanas šļūtenes) — pastāv apdegumu risks!
Piekļuve spuldzēm

► Izvelciet vāciņu.
Priekšējie tuvās gaismas lukturi

► Piespiediet apakšējo fiksatoru uz savienotāja un izņemiet savienotāju kopā ar spuldzi.
► Izvelciet spuldzi un nomainiet to.
NOTIC E
Uzstādot savienotāju kopā ar spuldzi atpakaļ lukturī, pareizi ievietojiet to tā ietverē, līdz tas ar klikšķi nofiksējas.
WARNI NG
Nepieskarieties ksenona lukturiem (D8S) — pastāv elektrošoka risks!
Gadījumā, ja jānomainā šā tipa spuldze, sazinieties ar jebkuru oficiālo Toyota mazumtirgotāju vai Toyota pilnvarotu remontētāju, vai citu uzticamu remontētāju.
Dienas gaitas lukturi / gabarītlukturi

► Pagrieziet spuldzes ietveri pulksteņrādītāju kustības virzienā par ceturtdaļapgriezienu.
► Izņemiet spuldzes ietveri.► Nomainiet bojāto spuldzi.
Priekšējie tālās gaismas lukturi

► Piespiediet apakšējo fiksatoru uz savienotāja un izņemiet savienotāju kopā ar spuldzi. ► Izvelciet spuldzi un nomainiet to.
Virzienrādītāju lukturi

► Pagrieziet spuldzes ietveri pulksteņrādītāju kustības virzienā par ceturtdaļapgriezienu.

258
► Izņemiet spuldzes ietveri.► Nomainiet bojāto spuldzi.
NOTIC E
Ātra virzienrādītāju indikatora (kreisā vai labā) mirgošana norāda, ka attiecīgajā pusē izdegusi kāda luktura spuldze.
NOTIC E
Dzintarkrāsas spuldzes jānomaina ar identiskas specifikācijas un krāsas spuldzēm.
Dienas gaitas lukturi /
gabarītlukturi (LED)

Lai nomainītu šīs spuldzes, sazinieties ar jebkuru oficiālo Toyota mazumtirgotāju vai Toyota pilnvarotu remontētāju, vai citu uzticamu remontētāju.
Rezerves LED spuldžu komplekts ir pieejams pie jebkura oficiālā Toyota mazumtirgotāja vai Toyota pilnvarota remontētāja, vai cita uzticama remontētāja.
Priekšējie miglas lukturi
(H11-55W)

► Zem priekšējā bufera, atskrūvējiet skrūves, ar kurām piestiprināts deflektors A, un noņemiet to.

► Piespiediet fiksatoru, lai atvienotu savienotāju.
► Pagrieziet spuldzes ietveri par ceturtdaļapgriezienu pretēji pulksteņrādītāju kustības virzienam un noņemiet to.► Nomainiet izdegušo spuldzi.
NOTIC E
Varat arī uzticēt šo spuldžu nomaiņu jebkuram oficiālajam Toyota mazumtirgotājam vai Toyota pilnvarotam remontētājam, vai citam uzticamam remontētājam.
Sānu virzienrādītāju lukturis

– Atbīdiet sānu virzienrādītāja lukturi uz aizmuguri un noņemiet to.– Uzstādot sānu virzienrādītāja lukturi atpakaļ, ievietojiet to virzienā uz priekšu un tad pārvietojiet to atpakaļ.Dzintarkrāsas spuldzes (virzienrādītāju un sānu virzienrādītāju lukturiem) jānomaina ar identiskas specifikācijas un krāsas spuldzēm.

259
Bojājuma vai avārijas gadījumā
8
Aizmugurējie lukturi

1.Bremžu lukturi / gabarītlukturi (P21/5W-21/5W)
2.Virzienrādītāju lukturi (PY21W-21W dzintarkrāsas)
3.Atpakaļgaitas lukturi (P21W-21W)
4.Miglas lukturi / gabarītlukturi (P21/4W-21/4W)
NOTIC E
Automobilim ar iekšējo apdari: uzticiet šo darbu jebkuram oficiālajam Toyota mazumtirgotājam vai Toyota pilnvarotam remontētājam, vai citam uzticamam remontētājam.
► Atrodiet bojāto spuldzi un tad atkarībā no versijas atveriet sāniski veramās vai paceļamās pakaļējās durvis.

► Automobilim ar sāniski veramajām pakaļējām durvīm: no ārpuses atskrūvējiet 2 stiprināšanas skrūves.► Automobilim ar paceļamajām pakaļējām durvīm: no ārpuses atspiediet vaļā plastmasas apdari un sagrieziet to uz āru, lai to noņemtu. Pēc tam atskrūvējiet 2 stiprināšanas skrūves.

► No iekšpuses un atkarībā no versijas noņemiet ventilācijas restes.► Pieturot lukturi vietā, piespiediet iekšpusē esošo fiksatoru un tad uzmanīgi noņemiet lukturi.► Atvienojiet elektrisko savienotāju.

► Nedaudz atpletiet 3 fikstorus un izvelciet spuldžu ietveri.► Izņemiet bojāto spuldzi, viegli iespiežot to uz iekšu un tad pagriežot par ceturtdaļapgriezienu pulksteņrādītāju kustības virzienā.► Nomainiet spuldzi.
Trešais bremžu lukturis (W5W - 5W)

► Atkarībā no versijas atveriet sāniski veramo
pakaļējo durvju kreiso vērtni vai paceļamās pakaļējās durvis.

260

► Automobilim ar sāniski veramajām pakaļējām durvīm: ar skrūvgrieža palīdzību noņemiet plastmasas vāku.► Automobilim ar paceļamajām pakaļējām durvīm: atbrīvojiet apdari abos galos, pagriežot to ar apakšējo malu uz augšu, un tad atbrīvojiet vidējos fiksatorus, lai to noņemtu.► Izmantojot skrūvgriezi, izstumiet lukturi caur atveri uz āru.► Atvienojiet elektrisko savienotāju un tad noņemiet lukturi.► Pagrieziet spuldzes ietveri par ceturtdaļapgriezienu pretēji pulksteņrādītāju kustības virzienam un nomainiet bojāto spuldzi.Lai uzstādītu jaunu spuldzi, iespiediet to ietverē, līdz tā nofiksējas.
Numura zīmes apgaismojums
(W5W-W)

► Ievietojiet tievu skrūvgriezi vienā no izgriezumiem, kas atrodas gaismas izkliedētāja ārpusē.► Spiediet gaismas izkliedētāju uz āru, lai to atbrīvotu.► Noņemiet gaismas izkliedētāju un nomainiet izdegušo spuldzi.Lai uzstādītu gaismas izkliedētāju atpakaļ, iespiediet to iekšā, līdz tas nofiksējas.
Automātiskās salona
apgaismojuma
lampas (priekšējās un
aizmugurējās)
LED salona apgaismojuma lampas

Lai nomainītu šīs spuldzes, sazinieties ar jebkuru oficiālo Toyota mazumtirgotāju vai Toyota pilnvarotu remontētāju, vai citu uzticamu remontētāju.Rezerves LED spuldžu komplekts ir pieejams pie jebkura oficiālā Toyota mazumtirgotāja vai Toyota pilnvarota remontētāja, vai cita uzticama remontētāja.

261
Bojājuma vai avārijas gadījumā
8
Automātiskās salona apgaismojuma lampas ar spuldzi
W5W-5W

► Noņemiet gaismas izkliedētāju, ievietojot tievu skrūvgriezi spraugās, kas atrodas abās salona apgaismojuma lampas pusēs.► Izņemiet spuldzi un nomainiet to.Uzstādiet atpakaļ gaismas izkliedētāju, iespiežot to vietā, un pārliecinieties, vai tas ir droši nofiksēts.
Platformas kabīne
(aizmugurējie lukturi)
1.Virzienrādītāju lukturi (PY21W-21W).
2.Bremžu lukturi (P21W-21W).
3.Gabarītlukturi (R10W-10W).
4.Atpakaļgaitas lukturi (P21W-21W).
5.Miglas lukturi (P21W-21W).
► Atrodiet bojāto spuldzi.► Atskrūvējiet 4 skrūves, ar kurām nostiprināts izkliedētājs, un noņemiet to.► Izņemiet bojāto spuldzi, viegli iespiežot to uz iekšu un tad pagriežot par ceturtdaļapgriezienu pulksteņrādītāju kustības virzienā.► Nomainiet spuldzi.
Drošinātāja nomaiņa
Piekļuve instrumentiem un
priekšējā paneļa drošinātāju
blokam

Drošinātāju izvilkšanai paredzētās satvērējknaibles un drošinātāji atrodas aiz
drošinātāju bloka vāka.► Atbrīvojiet vāku no fiksatoriem, pavelkot to vispirms augšējā kreisajā stūrī un tad labajā.► Pilnībā noņemiet vāku.

262
Drošinātāja nomaiņa
Pirms nomaināt drošinātāju:► Identificējiet kļūmes cēloni un novērsiet to.► Izslēdziet jebkādu elektroenerģijas patēriņu.► Imobilizējiet automobili un izslēdziet aizdedzi.► Identificējiet bojāto drošinātāju, izmantojot strāvas sadalījuma tabulas un diagrammas.Lai nomainītu drošinātāju, ir svarīgi:► Izmantot speciālās satvērējknaibles, lai
izvilktu drošināju no tā ietveres un pārbaudītu tā kūstošā elementa stāvokli.► Vienmēr nomainiet izdegušo drošinātāju ar tāda paša nomināla drošinātāju (tādā pašā krāsā); atšķirīga nomināla drošinātāja izmantošana var izraisīt darbības traucējumus — ugunsgrēka risks!Ja kļūme pēc drošinātāja nomainīšanas atkārtojas, nogādājiet automobili pie jebkura oficiālā Toyota mazumtirgotāja vai Toyota pilnvarota remontētāja, vai cita uzticama remontētāja, lai pārbaudītu elektrosistēmu.
NOTIC E
Pilnīgas drošinātāju sadalījuma tabulas un atbilstīgās diagrammasLai uzzinātu vairāk, sazinieties ar jebkuru oficiālo Toyota mazumtirgotāju vai Toyota
pilnvarotu remontētāju, vai citu uzticamu remontētāju.
WARNI NG
Tāda drošinātāja nomaiņa, kas nav redzams sadalījuma tabulās, var izraisīt nopietnus automobiļa darbības traucējumus.Konsultējieties ar jebkuru oficiālo Toyota mazumtirgotāju vai Toyota pilnvarotu remontētāju, vai citu uzticamu remontētāju.




VeselsIzdedzis

Satvērējknaibles
NOTIC E
Elektrisko piederumu uzstādīšanaAutomobiļa elektrosistēma ir paredzēta, lai darbotos ar standarta un izvēles aprīkojumu.Pirms uzstādāt automobilim citu elektrisko aprīkojumu vai piederumus, sazinieties
ar jebkuru oficiālo Toyota mazumtirgotāju vai Toyota pilnvarotu remontētāju, vai citu uzticamu remontētāju.
WARNI NG
TOYOTA neuzņemas atbildību par izdevumiem, kas radušies, remontējot automobili vai novēršot tā darbības traucējumus, kuri radušies tādu piederumu uzstādīšanas dēļ, ko nepiegādā vai neiesaka TOYOTA un kas nav uzstādīti saskaņā ar mūsu ieteikumiem, jo īpaši tad, ja visa papildu
aprīkojuma kopējais elektroenerģijas patēriņš pārsniedz 10 miliampērus.
NOTIC E
Lai iegūtu sīkāku informāciju par sakabes ierīces vai taksometru aprīkojuma uzstādīšanu, sazinieties ar oficiālo Toyota mazumtirgotāju vai Toyota pilnvarotu remontētāju, vai citu uzticamu remontētāju.

263
Bojājuma vai avārijas gadījumā
8
1. versija (Eco)

Tālāk aprakstītie drošinātāji var atšķirties atkarībā no automobiļa komplektācijas.
Drošinātāja N r.Nomināls(ampēri)Funkcijas
F415Signāltaure.
F520Priekšējā/aizmugurēja stikla mazgātāju sūknis.
F620Priekšējā/aizmugurēja stikla mazgātāju sūknis.
F710Aizmugurējā
12 V piederumu kontaktligzda.
Drošinātāja N r.Nomināls(ampēri)Funkcijas
F820Viens vai divi aizmugurējā stikla tīrītāji.
F10/F1130Iekšējie/ārējie slēdzējmehānismi, priekšā un aizmugurē.
F145Signalizācija, ārkārtas un tehniskās palīdzības izsaukums.
F245Skārienekrāns, atpakaļskata kamera un stāvvietā novietošanas sensori.
F2920Audiosistēma, skārienekrāns, CD atskaņotājs, navigācija.
F3215Priekšējā 12 V piederumu kontaktligzda.
2. versija (pilnā)

Tālāk aprakstītie drošinātāji var atšķirties atkarībā no automobiļa komplektācijas.
Drošinātāja N r.Nomināls(ampēri)Funkcijas
F55Skārienekrāns, atpakaļskata kamera un stāvvietā novietošanas sensori.
F820Viens vai divi aizmugurējā stikla tīrītāji.
F10/F1130Iekšējie/ārējie slēdzējmehānismi, priekšā un aizmugurē.
F123Signalizācija.

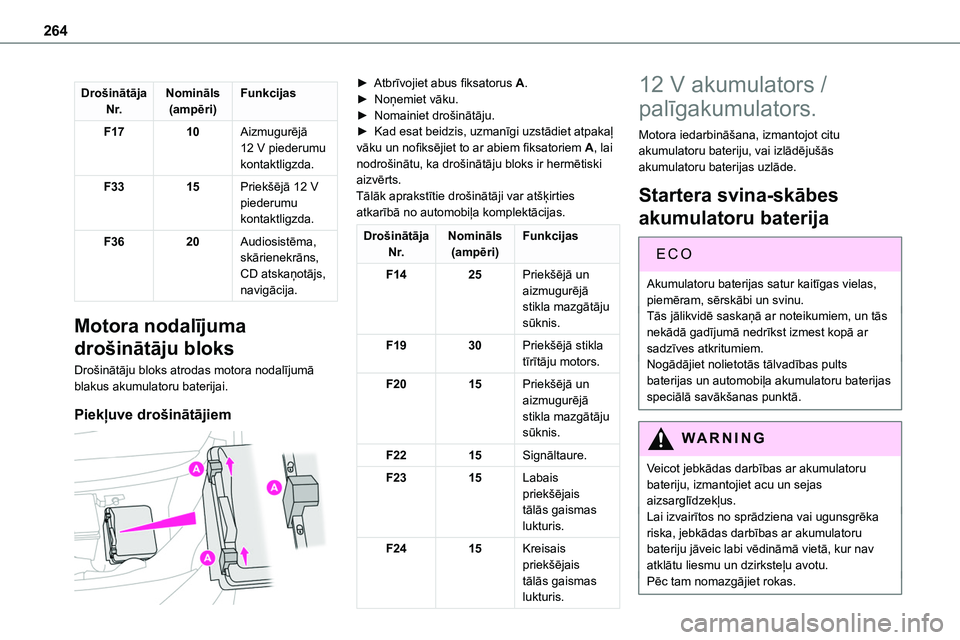

264
Drošinātāja N r.Nomināls(ampēri)Funkcijas
F1710Aizmugurējā 12 V piederumu kontaktligzda.
F3315Priekšējā 12 V piederumu kontaktligzda.
F3620Audiosistēma, skārienekrāns, CD atskaņotājs, navigācija.
Motora nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas motora nodalījumā blakus akumulatoru baterijai.
Piekļuve drošinātājiem

► Atbrīvojiet abus fiksatorus A.► Noņemiet vāku.► Nomainiet drošinātāju.► Kad esat beidzis, uzmanīgi uzstādiet atpakaļ vāku un nofiksējiet to ar abiem fiksatoriem A, lai nodrošinātu, ka drošinātāju bloks ir hermētiski aizvērts.Tālāk aprakstītie drošinātāji var atšķirties atkarībā no automobiļa komplektācijas.
Drošinātāja N r.Nomināls(ampēri)Funkcijas
F1425Priekšējā un aizmugurējā stikla mazgātāju sūknis.
F1930Priekšējā stikla tīrītāju motors.
F2015Priekšējā un aizmugurējā stikla mazgātāju sūknis.
F2215Signāltaure.
F2315Labais priekšējais tālās gaismas lukturis.
F2415Kreisais priekšējais tālās gaismas lukturis.
12 V akumulators /
palīgakumulators.
Motora iedarbināšana, izmantojot citu akumulatoru bateriju, vai izlādējušās akumulatoru baterijas uzlāde.
Startera svina-skābes
akumulatoru baterija
EC O
Akumulatoru baterijas satur kaitīgas vielas, piemēram, sērskābi un svinu.Tās jālikvidē saskaņā ar noteikumiem, un tās nekādā gadījumā nedrīkst izmest kopā ar sadzīves atkritumiem.Nogādājiet nolietotās tālvadības pults baterijas un automobiļa akumulatoru baterijas speciālā savākšanas punktā.
WARNI NG
Veicot jebkādas darbības ar akumulatoru bateriju, izmantojiet acu un sejas aizsarglīdzekļus.Lai izvairītos no sprādziena vai ugunsgrēka riska, jebkādas darbības ar akumulatoru bateriju jāveic labi vēdināmā vietā, kur nav atklātu liesmu un dzirksteļu avotu.Pēc tam nomazgājiet rokas.
