242
Avec sélecteur de conduite
et frein de stationnement
électrique /
Procédure de relâchement
► Avec le véhicule à l'arrêt et le moteur qui tourne, enfoncez la pédale de frein et sélectionnez le mode N.Dans les 5 secondes :► Maintenez la pédale de frein enfoncée, puis suivez cet ordre : coupez le contact (si le véhicule est démarré avec START/STOP, maintenez le bouton enfoncé pendant 2 secondes) et déplacez le sélecteur de type à bouton-poussoir vers l'avant ou l'arrière.► Relâchez la pédale de frein, puis allumez le contact à nouveau.► Placez votre pied sur le frein et appuyez sur la commande de frein de stationnement électrique pour le relâcher.
► Relâchez la pédale de frein, puis coupez le contact.
NOTIC E
Ouverture et démarrage sans la cléN'enfoncez pas la pédale de frein lorsque vous allumez à nouveau le contact, puis le coupez. Si tel est le cas, le moteur démarrera, et vous devrez recommencer la procédure.
WARNI NG
Un message s'affiche sur le tableau de bord pour confirmer le déverrouillage des roues pendant 15 minutes.Lorsque le véhicule est en roue libre, le système audio ne peut pas être mis à jour (message affiché sur le tableau de bord).
Retour au fonctionnement normal
► Tout en enfonçant la pédale de frein, redémarrez le moteur, puis réglez le sélecteur de rapport sur P.
Conseils d'entretien et de
maintenance
Recommandations
générales
Respectez les recommandations suivantes pour éviter d'endommager le véhicule.
Extérieur
WARNI NG
N'utilisez jamais un nettoyeur haute pression dans le compartiment moteur, car cela risquerait d'endommager les composants électriques !Ne lavez pas le véhicule par fort ensoleillement ou par temps extrêmement froid.
NOTIC E
Lorsque vous lavez le véhicule avec un rouleau automatique, veillez à verrouiller les portes et, selon le modèle, à retirer la clé électronique.Si vous utilisez un nettoyeur haute pression, tenez la lance à au moins 30 cm du
véhicule (surtout lors du nettoyage des zones contenant de la peinture écaillée, des capteurs ou des joints).

247
En cas de panne
8
WARNI NG
Si, après environ 7 minutes, la pression de 2 bars n'est pas atteinte, cela signifie que le pneu n'est pas réparable. Contactez un concessionnaire TOYOTA ou un atelier de réparation qualifié pour obtenir de l'aide.
► Déplacez le contacteur vers la position "O".► Débranchez la prise électrique du compresseur de la prise 12 V du véhicule.► Replacez le bouchon sur la valve.► Retirez le kit.► Retirez et rangez la bouteille de produit d'étanchéité.
WARNI NG
Le produit d’étanchéité peut être nocif s'il est ingéré et peut aussi causer une irritation des yeux.Conservez ce produit hors de portée des enfants.La date de péremption du liquide est indiquée sur la bouteille.Après utilisation, ne jetez pas la bouteille avec les déchets ménagers, retournez-la à un concessionnaire TOYOTA ou à un site de traitement des déchets spécialisé.N'oubliez pas de vous procurer une nouvelle bouteille de produit d’étanchéité, disponible auprès d'un concessionnaire TOYOTA ou d'un atelier de réparation qualifié.


► Conduisez immédiatement sur environ 5 kilomètres (3 miles) à vitesse réduite (entre 20 et 60 km/h (12 et 37 mph)) pour boucher la crevaison.► Arrêtez-vous pour contrôler la réparation et la pression du pneu à l'aide du kit.
WARNI NG
Lorsque vous roulez avec un pneu réparé à l'aide de ce type de kit, n'excédez pas 80 km/h (50 mph) et ne conduisez pas sur plus de 200 km (125 miles).Faites remplacer le pneu par un concessionnaire TOYOTA ou un atelier de réparation qualifié.
Vérification/ajustement de la
pression des pneus
Le compresseur peut être utilisé, sans injecter de produit d'étanchéité, pour vérifier et, si nécessaire, ajuster la pression de gonflage.► Déposez le capuchon de valve du pneu, et conservez-le dans une endroit propre.► Déroulez le tuyau rangé sous le compresseur.► Vissez le tuyau sur la valve et serrez fermement.► Vérifiez que le contacteur du compresseur est en position "O".► Déroulez complètement le câble électrique rangé sous le compresseur.► Branchez la prise électrique du compresseur à la prise 12 V du véhicule.► Allumez le contact.► Démarrez le compresseur en plaçant le contacteur en position "I" et ajustez la pression à la valeur affichée sur l'étiquette de pression des pneus de votre véhicule. Pour dégonfler :
appuyez sur le bouton noir situé sur le tuyau du compresseur, près du raccordement de la valve.
WARNI NG
Si, après 7 minutes, la pression de 2 bars n'est pas atteinte, cela signifie que le pneu est endommagé. Contactez un concessionnaire TOYOTA ou un atelier de réparation qualifié pour obtenir de l'aide.

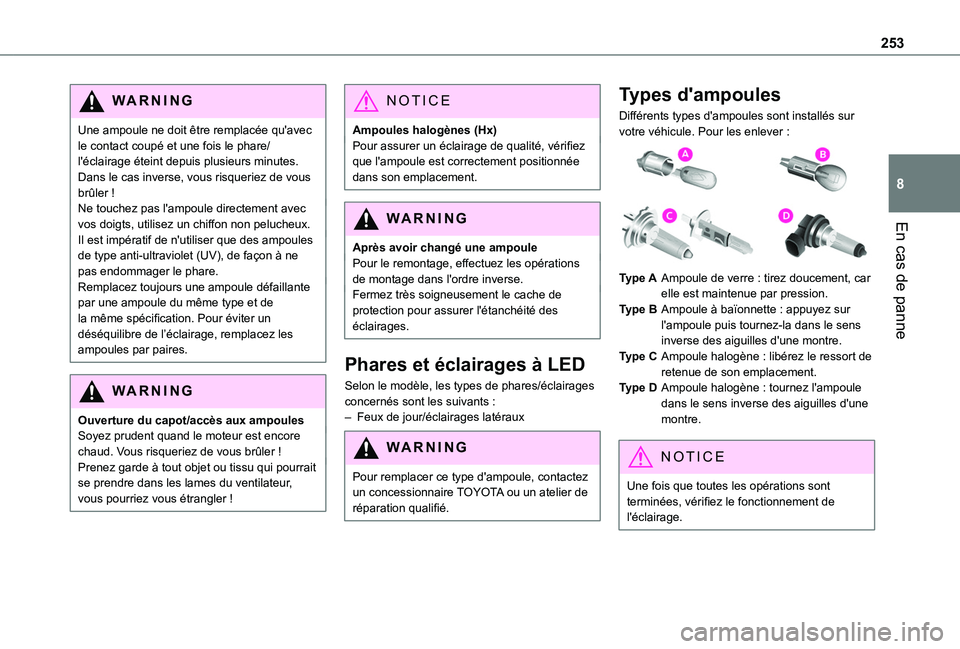

253
En cas de panne
8
WARNI NG
Une ampoule ne doit être remplacée qu'avec le contact coupé et une fois le phare/l'éclairage éteint depuis plusieurs minutes. Dans le cas inverse, vous risqueriez de vous brûler !Ne touchez pas l'ampoule directement avec vos doigts, utilisez un chiffon non pelucheux.Il est impératif de n'utiliser que des ampoules de type anti-ultraviolet (UV), de façon à ne pas endommager le phare.Remplacez toujours une ampoule défaillante par une ampoule du même type et de la même spécification. Pour éviter un déséquilibre de l’éclairage, remplacez les ampoules par paires.
WARNI NG
Ouverture du capot/accès aux ampoulesSoyez prudent quand le moteur est encore
chaud. Vous risqueriez de vous brûler !Prenez garde à tout objet ou tissu qui pourrait se prendre dans les lames du ventilateur, vous pourriez vous étrangler !
NOTIC E
Ampoules halogènes (Hx)Pour assurer un éclairage de qualité, vérifiez que l'ampoule est correctement positionnée dans son emplacement.
WARNI NG
Après avoir changé une ampoulePour le remontage, effectuez les opérations de montage dans l'ordre inverse.Fermez très soigneusement le cache de protection pour assurer l'étanchéité des éclairages.
Phares et éclairages à LED
Selon le modèle, les types de phares/éclairages concernés sont les suivants :– Feux de jour/éclairages latéraux
WARNI NG
Pour remplacer ce type d'ampoule, contactez un concessionnaire TOYOTA ou un atelier de réparation qualifié.
Types d'ampoules
Différents types d'ampoules sont installés sur votre véhicule. Pour les enlever :

Type AAmpoule de verre : tirez doucement, car elle est maintenue par pression.
Type BAmpoule à baïonnette : appuyez sur l'ampoule puis tournez-la dans le sens inverse des aiguilles d'une montre.
Type CAmpoule halogène : libérez le ressort de retenue de son emplacement.
Type DAmpoule halogène : tournez l'ampoule dans le sens inverse des aiguilles d'une montre.
NOTIC E
Une fois que toutes les opérations sont terminées, vérifiez le fonctionnement de l'éclairage.

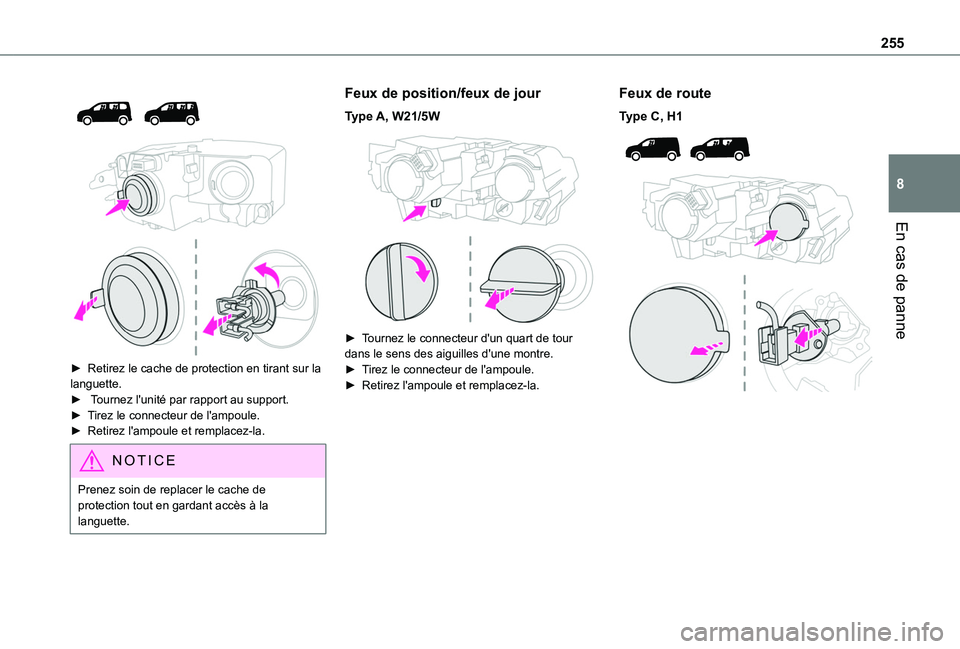

255
En cas de panne
8



► Retirez le cache de protection en tirant sur la languette. ► Tournez l'unité par rapport au support.► Tirez le connecteur de l'ampoule.► Retirez l'ampoule et remplacez-la.
NOTIC E
Prenez soin de replacer le cache de protection tout en gardant accès à la languette.
Feux de position/feux de jour
Type A, W21/5W

► Tournez le connecteur d'un quart de tour dans le sens des aiguilles d'une montre.► Tirez le connecteur de l'ampoule.► Retirez l'ampoule et remplacez-la.
Feux de route
Type C, H1

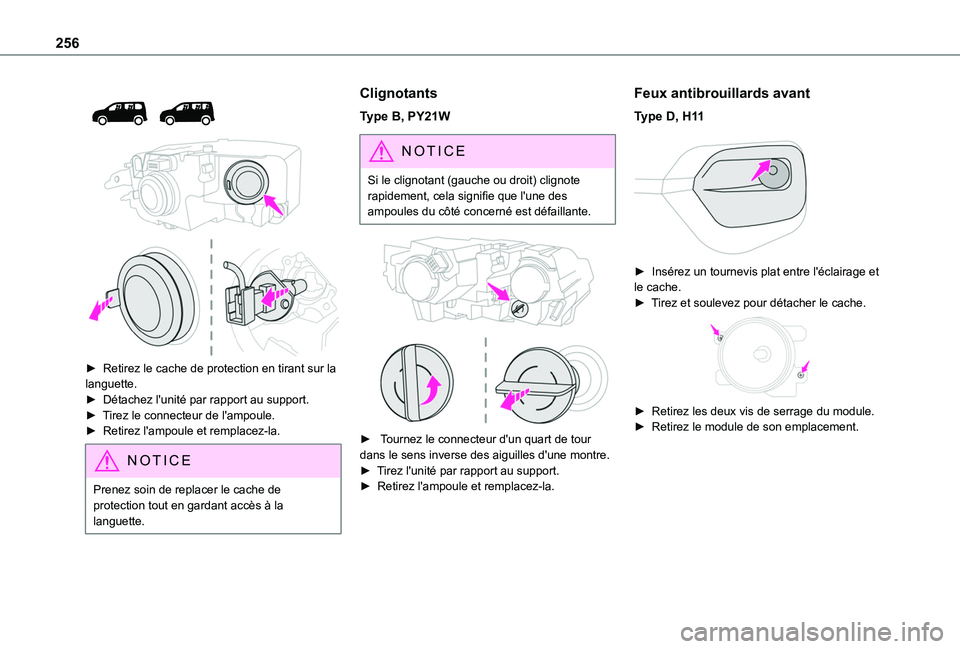

256



► Retirez le cache de protection en tirant sur la languette.► Détachez l'unité par rapport au support.► Tirez le connecteur de l'ampoule.► Retirez l'ampoule et remplacez-la.
NOTIC E
Prenez soin de replacer le cache de protection tout en gardant accès à la languette.
Clignotants
Type B, PY21W
NOTIC E
Si le clignotant (gauche ou droit) clignote rapidement, cela signifie que l'une des ampoules du côté concerné est défaillante.


► Tournez le connecteur d'un quart de tour dans le sens inverse des aiguilles d'une montre.► Tirez l'unité par rapport au support.
► Retirez l'ampoule et remplacez-la.
Feux antibrouillards avant
Type D, H11

► Insérez un tournevis plat entre l'éclairage et le cache.► Tirez et soulevez pour détacher le cache.

► Retirez les deux vis de serrage du module.► Retirez le module de son emplacement.

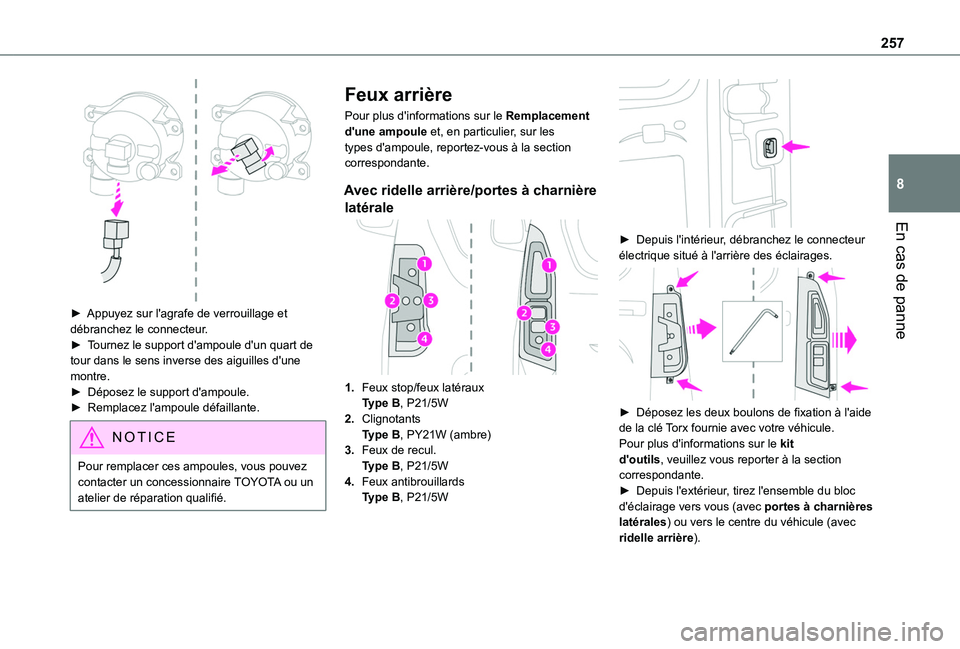

257
En cas de panne
8

► Appuyez sur l'agrafe de verrouillage et débranchez le connecteur.► Tournez le support d'ampoule d'un quart de tour dans le sens inverse des aiguilles d'une montre.► Déposez le support d'ampoule.► Remplacez l'ampoule défaillante.
NOTIC E
Pour remplacer ces ampoules, vous pouvez contacter un concessionnaire TOYOTA ou un atelier de réparation qualifié.
Feux arrière
Pour plus d'informations sur le Remplacement d'une ampoule et, en particulier, sur les types d'ampoule, reportez-vous à la section correspondante.
Avec ridelle arrière/portes à charnière
latérale
1.Feux stop/feux latérauxType B, P21/5W
2.ClignotantsType B, PY21W (ambre)
3.Feux de recul.Type B, P21/5W
4.Feux antibrouillardsType B, P21/5W

► Depuis l'intérieur, débranchez le connecteur électrique situé à l'arrière des éclairages.

► Déposez les deux boulons de fixation à l'aide de la clé Torx fournie avec votre véhicule.Pour plus d'informations sur le kit d'outils, veuillez vous reporter à la section correspondante.► Depuis l'extérieur, tirez l'ensemble du bloc d'éclairage vers vous (avec portes à charnières latérales) ou vers le centre du véhicule (avec ridelle arrière).

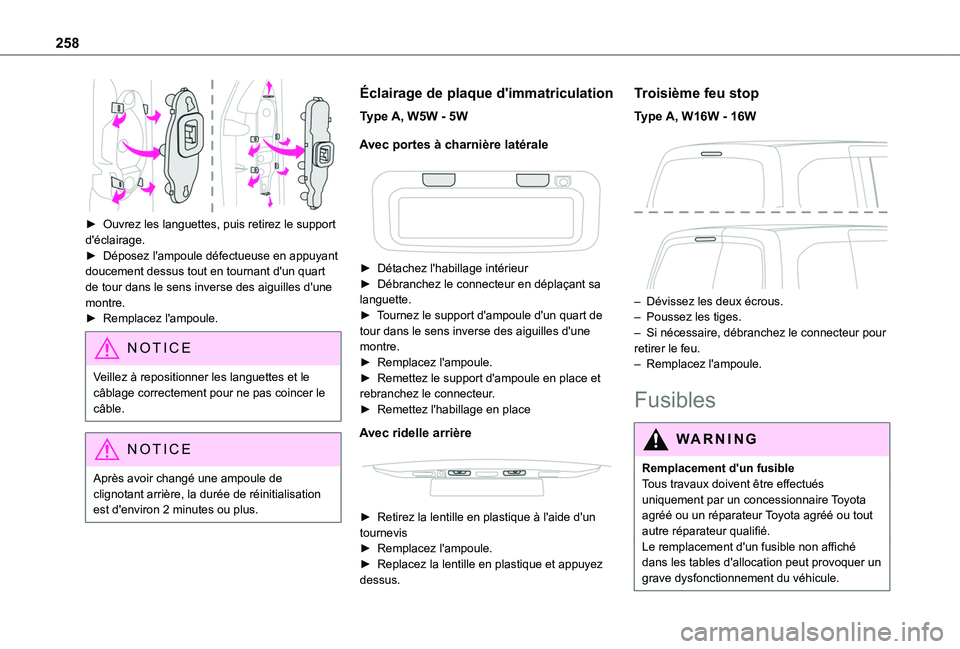

258

► Ouvrez les languettes, puis retirez le support d'éclairage.► Déposez l'ampoule défectueuse en appuyant doucement dessus tout en tournant d'un quart de tour dans le sens inverse des aiguilles d'une montre.► Remplacez l'ampoule.
NOTIC E
Veillez à repositionner les languettes et le câblage correctement pour ne pas coincer le câble.
NOTIC E
Après avoir changé une ampoule de clignotant arrière, la durée de réinitialisation est d'environ 2 minutes ou plus.
Éclairage de plaque d'immatriculation
Type A, W5W - 5W
Avec portes à charnière latérale


► Détachez l'habillage intérieur► Débranchez le connecteur en déplaçant sa languette.► Tournez le support d'ampoule d'un quart de tour dans le sens inverse des aiguilles d'une montre.► Remplacez l'ampoule.► Remettez le support d'ampoule en place et rebranchez le connecteur.► Remettez l'habillage en place
Avec ridelle arrière


► Retirez la lentille en plastique à l'aide d'un tournevis► Remplacez l'ampoule.► Replacez la lentille en plastique et appuyez dessus.
Troisième feu stop
Type A, W16W - 16W

– Dévissez les deux écrous.– Poussez les tiges.– Si nécessaire, débranchez le connecteur pour retirer le feu.– Remplacez l'ampoule.
Fusibles
WARNI NG
Remplacement d'un fusibleTous travaux doivent être effectués uniquement par un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.Le remplacement d'un fusible non affiché dans les tables d'allocation peut provoquer un grave dysfonctionnement du véhicule.
