2022 TOYOTA PROACE stop start

2

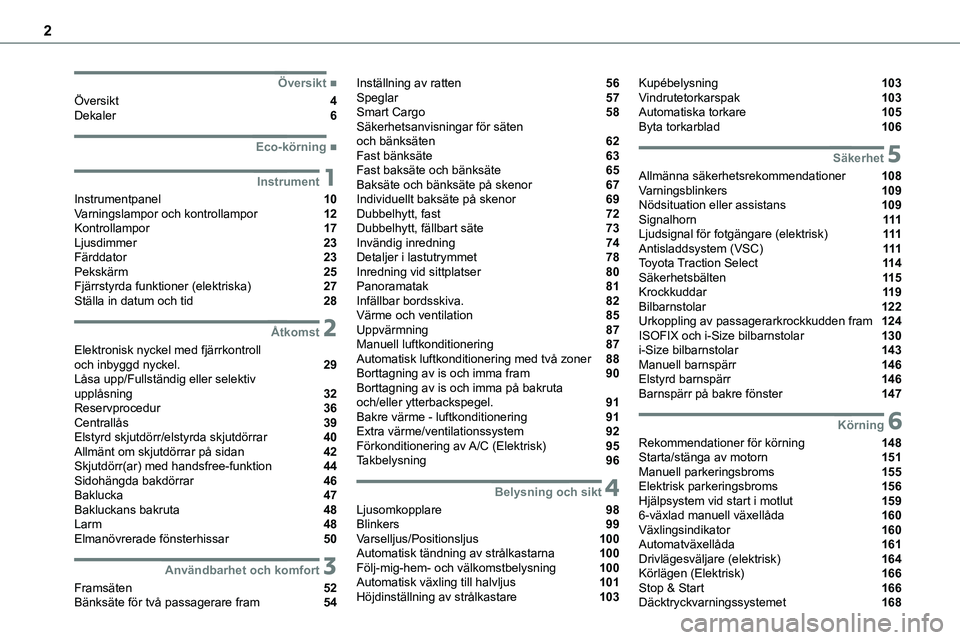

 ■Översikt
Översikt 4Dekaler 6
 ■Eco-körning
1Instrument
Instrumentpanel 10Varningslampor och kontrollampor 12Kontrollampor 17Ljusdimmer 23Färddator 23Pekskärm 25Fjärrstyrda funktioner (elektriska) 27Ställa in datum och tid 28
2Åtkomst
Elektronisk nyckel med fjärrkontroll och inbyggd nyckel. 29Låsa upp/Fullständig eller selektiv upplåsning 32Reservprocedur 36Centrallås 39Elstyrd skjutdörr/elstyrda skjutdörrar 40Allmänt om skjutdörrar på sidan 42Skjutdörr(ar) med handsfree-funktion 44Sidohängda bakdörrar 46Baklucka 47Bakluckans bakruta 48Larm 48Elmanövrerade fönsterhissar 50
3Användbarhet och komfort
Framsäten 52Bänksäte för två passagerare fram 54
Inställning av ratten 56Speglar 57Smart Cargo 58Säkerhetsanvisningar för säten och bänksäten 62Fast bänksäte 63Fast baksäte och bänksäte 65Baksäte och bänksäte på skenor 67Individuellt baksäte på skenor 69Dubbelhytt, fast 72Dubbelhytt, fällbart säte 73Invändig inredning 74Detaljer i lastutrymmet 78Inredning vid sittplatser 80Panoramatak 81Infällbar bordsskiva. 82Värme och ventilation 85Uppvärmning 87Manuell luftkonditionering 87Automatisk luftkonditionering med två zoner 88Borttagning av is och imma fram 90Borttagning av is och imma på bakruta och/eller ytterbackspegel. 91Bakre värme - luftkonditionering 91Extra värme/ventilationssystem 92Förkonditionering av A/C (Elektrisk) 95Takbelysning 96
4Belysning och sikt
Ljusomkopplare 98Blinkers 99Varselljus/Positionsljus 100Automatisk tändning av strålkastarna 100Följ-mig-hem- och välkomstbelysning 100Automatisk växling till halvljus 101Höjdinställning av strålkastare 103
Kupébelysning 103Vindrutetorkarspak 103Automatiska torkare 105Byta torkarblad 106
5Säkerhet
Allmänna säkerhetsrekommendationer 108Varningsblinkers 109Nödsituation eller assistans 109Signalhorn 111Ljudsignal för fotgängare (elektrisk) 111Antisladdsystem (VSC) 111Toyota Traction Select 11 4Säkerhetsbälten 11 5Krockkuddar 11 9Bilbarnstolar 122Urkoppling av passagerarkrockkudden fram 124ISOFIX och i-Size bilbarnstolar 130i-Size bilbarnstolar 143Manuell barnspärr 146Elstyrd barnspärr 146Barnspärr på bakre fönster 147
6Körning
Rekommendationer för körning 148Starta/stänga av motorn 151Manuell parkeringsbroms 155Elektrisk parkeringsbroms 156Hjälpsystem vid start i motlut 1596-växlad manuell växellåda 160Växlingsindikator 160Automatväxellåda 161Drivlägesväljare (elektrisk) 164Körlägen (Elektrisk) 166Stop & Start 166Däcktryckvarningssystemet 168

4
Presentation
Instrument och reglage
NOTIC E
Illustrationerna och beskrivningarna är avsedda som vägledning. Förekomst och placering av vissa komponenter varierar beroende på version, utförande och försäljningsland.



1.HandskfackUrkoppling av passagerarkrockkudden fram
2.12 V (120 W), tillbehörsuttag
3.USB-uttag.
4.Elektrisk parkeringsbroms
5.Instrumentpanel
6.FörvaringMugg/burkhållare
7.Förvaringsfack
8.Övre förvaringsfack
9.220 V (120 W) , tillbehörsuttag
10.Signalhorn
11 .TaklampaVarningslampor för säkerhetsbälten och frampassagerarens krockkuddeInvändig backspegelNödanrop, assistanssamtal, knapp
12.Värme/luftkonditioneringBorttagning av is och imma framBorttagning av is och imma bak
13."START/STOP"-knapp
14.Växel- eller drivlägesväljareVal av körläge
15.Enfärgad skärm med ljudsystemPekskärm med TOYOTA Pro Touch eller TOYOTA Pro Touch med navigationssystem
16.Motorhuvspärr
17.Säkringar i instrumentbrädan
18.Vindrutedisplay
NOTIC E
Beroende på utrustningen i bilen kan förvaringsplatserna vara öppna eller stängda. Den här konfigurationen visas som exempel.
Rattmonterade kontroller

1.Utvändig belysning/blinkersspak
2.Vindrutetorkare/Vindrutespolare/Färddator
3.Ljudsystem, ställningsreglage

5
Översikt
4.Reglage för farthållare/fartbegränsareAktiv farthållare
5.Lägesväljare för visning på instrumentpanel
6.Röstsyntes, reglageJustering av ljudvolym
7.Ljudsystem, ställningsreglage
Mittplacerade reglage


1.Låsa/låsa upp inifrån
2.Vänster elstyrd sidoskjutdörr
3.Elstyrd barnspärr
4.Höger elstyrd sidoskjutdörr
5.Hytt/lastyta, selektiv
6.Varningsblinkers
7.DSC/ASR-system
8.Däcktryckövervakningssystem
9.Stop & Start (Diesel)
Sidoplacerade reglage


1.Toyota Traction Select
2.Vindrutedisplay
3.Parkeringssensorer
4.Extra värme/ventilationssystem (diesel)
5.Larm
6.Höjdinställning av strålkastare
7.Körfilsvarnare
8.Dödavinkelvarnare
9.Automatisk växling till halvljus
Elmotor

1.Anslutningsdon för laddning
2.Drivbatteri
3.12V-batteri
4.Laddare in bilen
5.Elmotor
6.Laddkabel
Laddningsdonen 1 möjliggör 3 typer av laddning:– Laddning hemma i Mode 2 med hushållsuttag och tillhörande laddkabel 6.– Accelererad laddning i Mode 3 med laddenhet
för accelererad laddning (laddbox).– Supersnabbladdning i Mode 4 på offentlig laddstation.Drivbatteriet på 400 V 2 använder litiumjonteknik. Det lagrar och levererar den energi som behövs att driva elmotorn, luftkonditioneringen och uppvärmningen. Laddningsnivån visas med en

12
NOTIC E
För ytterligare information om Kontrollampor, se motsvarande avsnitt.
Varningslampor och
kontrollampor
Visas som symboler, varnings- och kontrollamporna informerar föraren om ett fel uppstår (varningslampor) eller ett systems driftsstatus (aktiverade eller inaktiverade kontrollampor). Vissa lampor lyser på två sätt (fast sken, eller blinkande) och/eller med olika färg.
Tillhörande varningar
Om en lampa tänds kan det åtföljas av en ljudsignal och/eller ett meddelande på en skärm.Genom att sätta indikeringstypen i samband med bilens driftsläge går det att veta om situationen är normal eller ett fel har uppstått: se förklaring för respektive lampa för att få ytterligare information.
När tändningen slås på
Vissa röda eller orange varningslampor tänds i några sekunder när tändningen slås på. Dessa varningslampor ska slockna så snart motorn starts.För ytterligare information om ett system eller en funktion, se motsvarande avsnitt.
Ihållande varningslampa
Om en röd eller orange varningslampa tänds kan ett fel ha uppstått som kräver ytterligare undersökning.
Om en lampa fortsätter att lysa
Referenserna (1), (2) och (3) i beskrivningen av varnings- och kontrollamporna indikerar om du bör kontakta en kvalificerad verkstad utöver de
omedelbara åtgärderna.(1): Du måste stanna bilen.Stanna så snart det är säkert att göra det och stäng av motorn.(2):Kontakta en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.(3):Åk till en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
Varningslampor och
kontrollampor
Röda varnings/kontrollampor
STOPFast sken i kombination med en annan varningslampa, åtföljt av en ljudsignal och ett meddelandeEtt allvarligt fel på motorn, bromssystemet, servostyrningen, automatväxellådan, eller vid ett större elfel.
Utför (1) och därefter (2).
Kylvätskans maximala temperatureller Fast sken (varningslampa eller LED), med visaren i det röda fältet (beroende på version).Temperaturen i kylsystemet är för hög.Utför (1), vänta sedan tills motorn svalnat och fyll vid behov på kylarvätska. Om problemet kvarstår, utför (2).
MotoroljetryckFast sken.Ett fel har uppstått i motorns smörjsystem.Utför (1) och därefter (2).
Systemstörning (elektrisk)Fast sken.Ett fel i elmotorn eller drivbatteriet har detekterats.Utför (1) och därefter (2).
Kabel ansluten (elektrisk)Fast sken, när tändningen är påslagen.Laddningskabeln är ansluten till bilens anslutningsdon.Fast sken när tändningen är påslagen, åtföljt av ett meddelande.Bilen kan inte startas medan laddkabeln är ansluten till bilens anslutningsdon.Lossa kabeln och stäng luckan.
BatteribyteFast sken.Fel i laddningskretsen (smutsiga eller lösa kabelskor, dåligt spänd eller trasig generatorrem etc.).

16
I det här fallet får du INTE installera en bakåtvänd bilbarnstol på framsätespassagerarplatsen. Risk för svåra skador!
Framsätespassagerarens krockkudde (OFF)Fast sken.Framsätespassagerarens krockkudde är inaktiverad.
Reglaget är i läge "OFF".Du kan installera en bakåtvänd bilbarnstol förutsatt att inget fel föreligger i krockkuddarna (krockkuddens varningslampa lyser).
KrockkuddarFast sken.En krockkudde eller en pyroteknisk bältessträckare är defekt.Utför (3).
Låg bränslenivåeller Fast sken (varningslampa eller LED) och visaren är i det röda området (beroende på version) åtföljt av en ljudsignal och ett meddelande.Ljudsignalen och meddelandet upprepas med stegrad frekvens medan bränslenivån sjunker mot noll.Första gången lampan tänds återstår mindre än 8 liter bränsle i tanken.Fyll på bränsle för att undvika att tanken blir tom.Kör aldrig tills tanken blir tom, det kan skada avgasrenings- och insprutningssystemen.
Låg nivå i drivbatteriet (elektrisk)
0 %
100
Fast LED-sken och visaren är i det röda området åtföljt av en ljudsignal och ett meddelande.Drivbatteriets laddningsnivå är låg.Se återstående räckvidd.Sätt bilen på laddning snarast möjligt.
Sköldpaddsläge med begränsad räckvidd (elektrisk)
Fast sken.Laddningen i drivbatteriet är extremt låg.Motorstyrkan minskar gradvis.Du måste sätta bilen på laddning.Utför (2) om varningslampan fortsätter att lysa.
Ljudsignal för fotgängare (elektrisk)Fast sken.Ljudsignalsfel detekteratUtför (3).
Vatten i dieselfilterFast sken (med LCD-instrumentpanel).Dieselfiltret innehåller vatten.Risk för skador på insprutningssystemet : utför genast (2).
Partikelfilter (diesel)Fast sken, åtföljt av en ljudsignal och ett meddelande om risken för att partikelfiltret blir igensatt.Partikelfiltret börjar bli mättat.Så snart trafikläget medger ska filtret regenereras genom att du kör i en hastighet av minst 60 km/tim tills varningslampan slocknar.
Fast sken, åtföljt av en ljudsignal och ett meddelande som signalerar att nivån tillsatsmedel i partikelfiltret är för låg.Miniminivån i behållaren för tillsatsmedel ha nåtts.Fyll på snarast möjligt: utför (3).
ServostyrningFast sken.Fel i servostyrningen.
Kör försiktigt med måttlig hastighet, utför därefter (3).
Bakre dimljusFast sken.Lampan lyser.
Fot på bromsenFast sken.Bromspedalen är inte nedtrampad eller för svagt nedtrampad.Med automatväxellåda eller drivlägesväljare kan bromspedalen behöva trampas ned för att låsa upp växellådan från läge N.
Foten på kopplingspedalenFast sken.Stop & Start: växling till START-läge sker inte eftersom kopplingspedalen är inte helt nedtrampad.Trampa ned kopplingspedalen helt.
Gröna varnings/kontrollampor
Automatisk torkningFast sken.Den automatiska torkningen är aktiverad.

17
Instrument
1
Automatisk växling till halvljusFast sken.Funktionen har aktiverats via bilens inställningsmeny.Ljusomkopplaren är i läge "AUTO".För ytterligare information, se avsnittet Belysning och sikt.
Stop & StartFast sken.
När bilen stannar ställer Stop & Start motorn i STOP-läge.Blinkar tillfälligt.STOP-läget är för tillfället inte tillgängligt, eller START-läget aktiveras automatiskt.För ytterligare information, se avsnittet Körning.
Bilen är körklar (elektrisk)Fast sken, åtföljt av en ljudsignal när den tänds.Bilen är körklar och kupévärmen kan användas.Kontrollampan slocknar när bilen når en hastighet på cirka 5 km/tim och tänds igen när bilen står stilla.Lampan slocknar när du stänger av motorn och lämnar bilen.
DödavinkelvarnareFast sken.Funktionen har aktiverats.
KörfilsvarnareBlinkande sken åtföljt av en ljudsignal.En körfältslinje överskrids, höger sida (eller vänster sida)
Vrid ratten åt motsatt håll för att återgå till korrekt kurs.För ytterligare information, se avsnittet Körning.Fast sken, åtföljt av ett meddelande på skärmen.Ett fel har uppstått i systemet.Var uppmärksam och kör försiktigt (3).
BlinkersBlinkers med ljudsignal.
Blinkers är aktiverade.
SidolamporFast sken.Lamporna lyser.
HalvljusFast sken.Lamporna lyser.
Dimljus framFast sken.Främre dimljusen är tända.
Blå varnings/kontrollampor
HelljusFast sken.Lamporna lyser.
Svart/vita varningslampor
Fot på bromsenFast sken.Bromspedalen är inte nedtrampad eller för svagt nedtrampad.Med automatväxellådan och motorn igång, innan bromsen släpps upp för att växla ur läge P.
Kontrollampor
Serviceindikator
Serviceindikatorn visas på instrumentpanelen. Beroende på bilens version:– på raden som visar vägmätaren visas återstående körsträcka till nästa servicetillfälle, eller sträckan som körts sedan service skulle ha
ägt rum, med tecknet "-" före.– ett varningsmeddelande indikerar återstående körsträcka, såväl som tiden före nästa servicetillfälle eller tiden sedan servicetillfället skulle ha ägt rum.
Servicesymbol (skiftnyckel)Tänds tillfälligt när tändningen slås på.När mellan 3000 km och 1000 km återstår före nästa servicetillfälle.Fast sken, när tändningen slås på.Mindre än 1000 km återstår till nästa servicetillfälle.Service på bilen måste utföras mycket snart.
Skiftnyckelsymbolen blinkarBlinkar, därefter fast sken när tändningen slås på.(Dieselmotorer, i kombination med servicevarningslampan.)Serviceintervallet har överskridits.Lämna in bilen för service snarast möjligt.

24
På instrumentpanelen


► Tryck på den här knappen.Följande aktuell information visas i tur och ordning:– Räckvidd (Diesel).– Momentan förbrukning.– Stop & Start tidräknare (Diesel).– Tripp "1" följt av (beroende på version) tripp "2" inklusive snitthastighet, snittförbrukning och körd sträcka för respektive tripp.Sträckorna "1" och "2" är inbördes oberoende men används på identiskt sätt.Exempelvis kan sträcka "1" användas för dagskalkyler och sträcka "2" för månadskalkyler.
Nollställning av sträcka
Nollställning utförs när trippmätaren visas.


► Tryck på knappen som sitter på änden till torkarspaken i mer än 2 sekunder.

► Tryck på vridreglaget på ratten i mer än 2 sekunder.


► Tryck på den här knappen i minst 2 sekunder.
Definitioner
Räckvidd
(km eller miles)Sträckan som bilen kan köras med det bränsle som återstår i tanken (baserat på medelförbrukningen de senaste kilometerna).
NOTIC E
Detta värde kan variera efter en ändring i körsätt eller vägprofil, vilket kan leda till en betydande ändring av den momentana förbrukningen.
När räckvidden sjunker under 30 km visas streck.Efter påfyllning av bränsle på minst 5 liter beräknas räckvidden om och visas om den överstiger 100 km.
WARNI NG
Om streck istället för siffror visas under körning ska du kontakta en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
Momentan förbrukning
(l/100 km eller km/l eller mpg)
(miles/kWh eller kWh/100 km eller km/kWh) (elektrisk)

25
Instrument
1
/ Beräknat under de senaste sekunderna.Den här funktionen visas bara i hastigheter över 30 km/tim (Diesel).
Medelförbrukning
(l/100 km eller km/l eller mpg)(miles/kWh eller kWh/100 km eller km/kWh) (elektrisk)
/ Beräknad efter senaste nollställning av färddatorn.
Medelhastighet
(km/tim eller mph)Beräknad efter senaste nollställning av färddatorn.
Körd sträcka
(km eller miles)Beräknad efter senaste nollställning av färddatorn.
Stop & Start Tidräknare
(minuter/sekunder eller timmar/minuter)
Om din bil är försedd med Stop & Start används en tidräknare för att hålla reda på hur länge STOP-läget varit aktiverat under färden.Räknaren nollställs varje gång tändningen slås på.
Pekskärm
Det här systemet ger åtkomst till följande funktioner:– Permanent visning av tid och utetemperatur (en blå varningslampa visas om risk för is föreligger).– Inställningsmenyer avseende bilens funktioner och utrustning.
– Ljudsystem och telefonreglage samt visning av relaterad information.– Visning av visuella funktioner för manövreringshjälp.– Internettjänster och visning av relaterad information.– Information om navigationssystemets reglage och displayer (beroende på version).
WARNI NG
Av säkerhetsskäl får åtgärder som kräver oavbruten uppmärksamhet endast utföras när bilen står stilla.Vissa funktioner är inte tillgängliga under körning.
Rekommendationer
Skärmen har kapacitiv pekteknik.
– Använd inga vassa föremål på skärmen.– Rör inte skärmen med våta fingrar.– Rengör pekskärmen med en mjuk och ren trasa.
Principer
► Använd knapparna på vardera sida om pekskärmen för att komma åt menyerna. Tryck sedan på knapparna som visas på pekskärmen.Vissa menyer visas på två sidor: tryck på knappen "ALTERNATIV" för att gå till den andra sidan.
NOTIC E
Efter en kort stund utan aktivitet på andra sidan visas första sidan automatiskt.
Inaktivera/aktivera en funktion, välj "OFF" eller "ON".Konfigurera en funktion
Åtkomst till extra information om funktionenBekräfta
Återgå till föregående sida, eller bekräfta
Menyer
