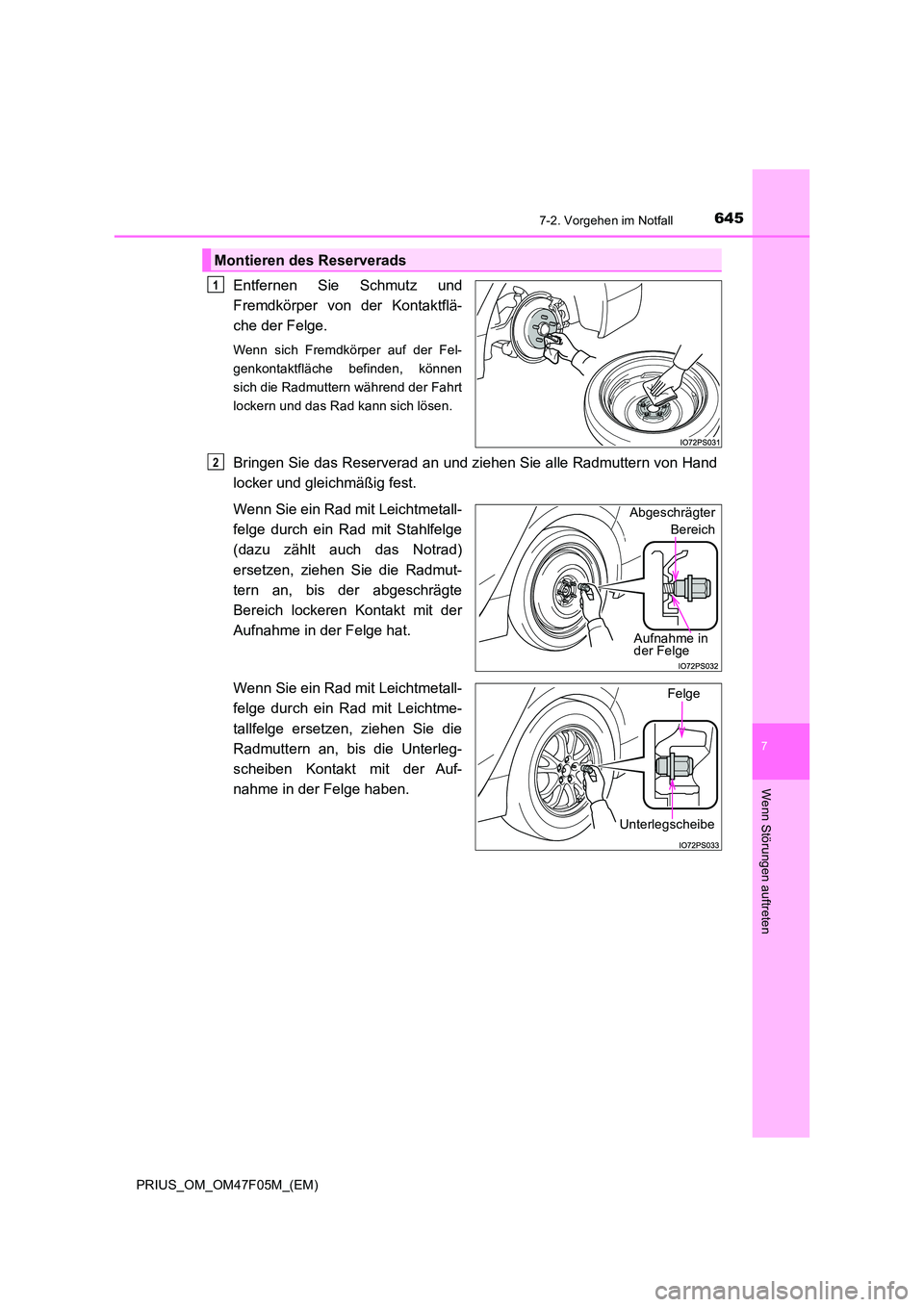

6457-2. Vorgehen im Notfall
PRIUS_OM_OM47F05M_(EM)
7
Wenn Störungen auftreten
Entfernen Sie Schmutz und
Fremdkörper von der Kontaktflä-
che der Felge.
Wenn sich Fremdkörper auf der Fel-
genkontaktfläche befinden, können
sich die Radmuttern während der Fahrt
lockern und das Rad kann sich lösen.
Bringen Sie das Reserverad an und ziehen Sie alle Radmuttern von Hand
locker und gleichmäßig fest.
Wenn Sie ein Rad mit Leichtmetall-
felge durch ein Rad mit Stahlfelge
(dazu zählt auch das Notrad)
ersetzen, ziehen Sie die Radmut-
tern an, bis der abgeschrägte
Bereich lockeren Kontakt mit der
Aufnahme in der Felge hat.
Wenn Sie ein Rad mit Leichtmetall-
felge durch ein Rad mit Leichtme-
tallfelge ersetzen, ziehen Sie die
Radmuttern an, bis die Unterleg-
scheiben Kontakt mit der Auf-
nahme in der Felge haben.
Montieren des Reserverads
1
2
Abgeschrägter
Bereich
Aufnahme in der Felge
Unterlegscheibe
Felge

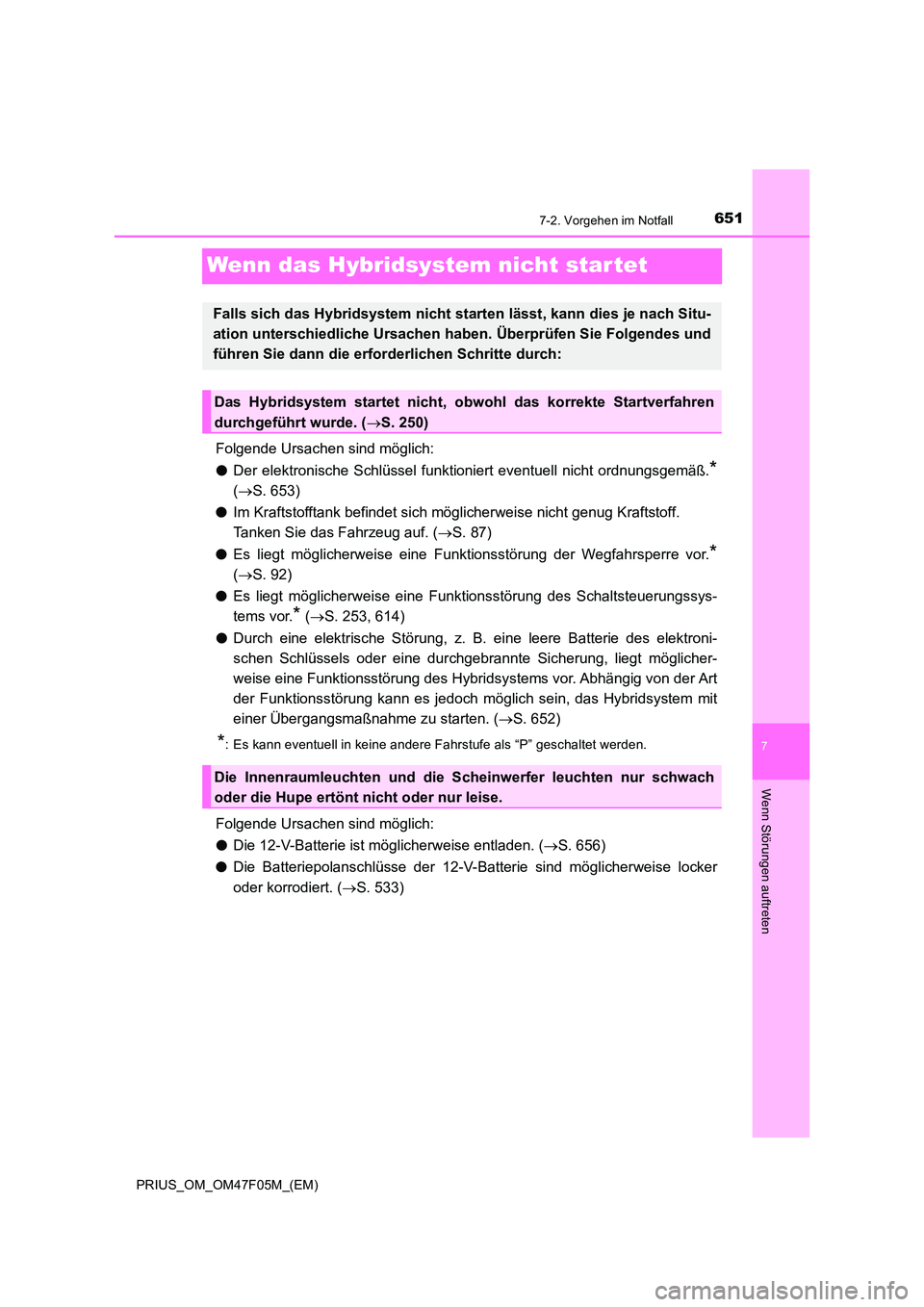

6517-2. Vorgehen im Notfall
PRIUS_OM_OM47F05M_(EM)
7
Wenn Störungen auftreten
Wenn das Hybridsystem nicht star tet
Folgende Ursachen sind möglich:
O Der elektronische Schlüssel funktioniert eventuell nicht ordnungsgemäß.*
(S. 653)
O Im Kraftstofftank befindet sich möglicherweise nicht genug Kraftstoff.
Tanken Sie das Fahrzeug auf. ( S. 87)
O Es liegt möglicherweise eine Funktionsstörung der Wegfahrsperre vor.*
(S. 92)
O Es liegt möglicherweise eine Funktionsstörung des Schaltsteuerungssys-
tems vor.* ( S. 253, 614)
O Durch eine elektrische Störung, z. B. eine leere Batterie des elektroni-
schen Schlüssels oder eine durchgebrannte Sicherung, liegt möglicher-
weise eine Funktionsstörung des Hybridsystems vor. Abhängig von der Art
der Funktionsstörung kann es jedoch möglich sein, das Hybridsystem mit
einer Übergangsmaßnahme zu starten. ( S. 652)
*: Es kann eventuell in keine andere Fahrstufe als “P” geschaltet werden.
Folgende Ursachen sind möglich:
O Die 12-V-Batterie ist möglicherweise entladen. (S. 656)
O Die Batteriepolanschlüsse der 12-V-Batterie sind möglicherweise locker
oder korrodiert. ( S. 533)
Falls sich das Hybridsystem nicht starten lässt, kann dies je nach Situ-
ation unterschiedliche Ursachen ha ben. Überprüfen Sie Folgendes und
führen Sie dann die erforderlichen Schritte durch:
Das Hybridsystem startet nicht, ob wohl das korrekte Startverfahren
durchgeführt wurde. ( S. 250)
Die Innenraumleuchten und die Scheinwerfer leuchten nur schwach
oder die Hupe ertönt nicht oder nur leise.

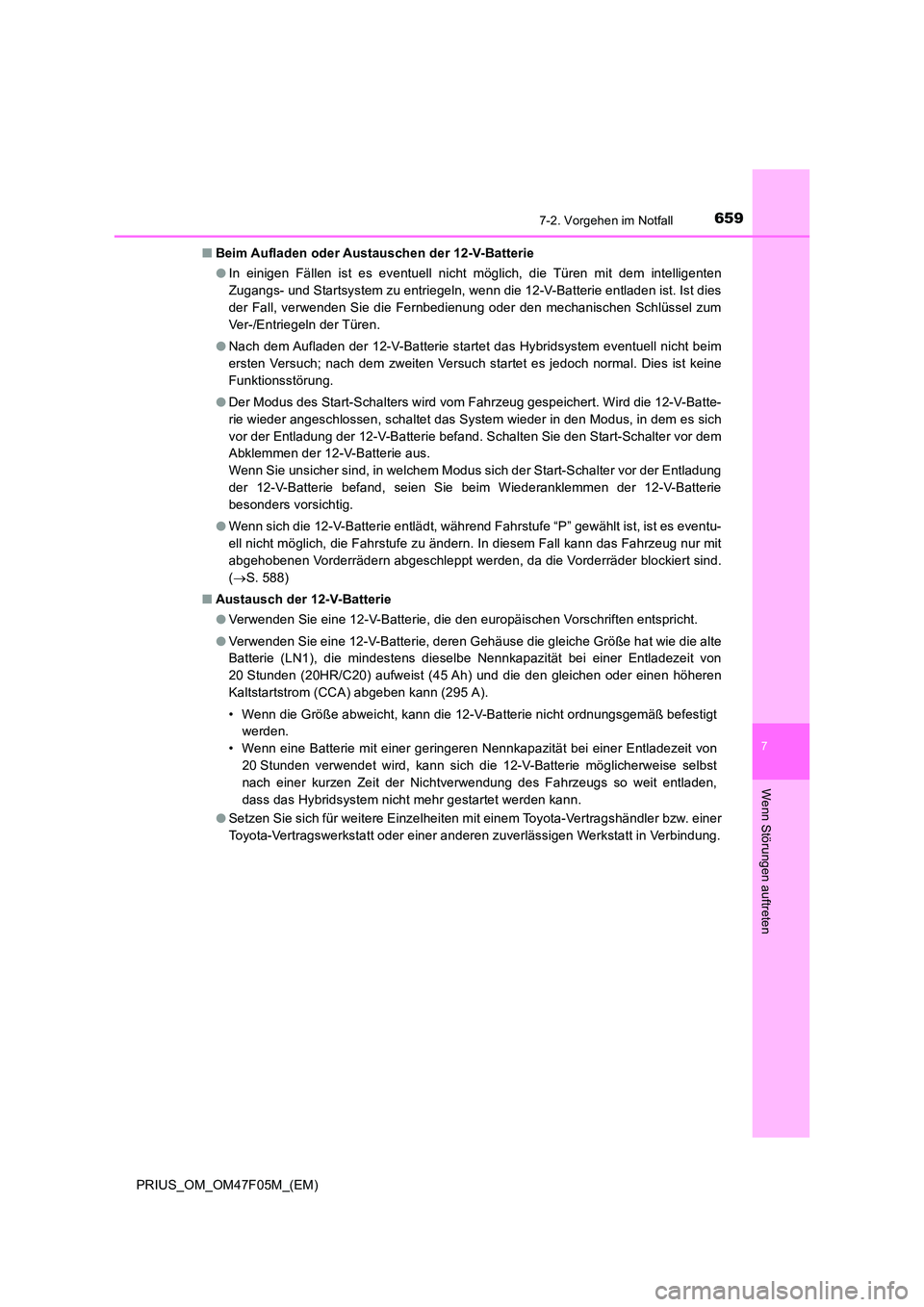

6597-2. Vorgehen im Notfall
PRIUS_OM_OM47F05M_(EM)
7
Wenn Störungen auftreten
QBeim Aufladen oder Austauschen der 12-V-Batterie
O In einigen Fällen ist es eventuell nicht möglich, die Türen mit dem intelligenten
Zugangs- und Startsystem zu entriegeln, wenn die 12-V-Batterie entladen ist. Ist dies
der Fall, verwenden Sie die Fernbedienung oder den mechanischen Schlüssel zum
Ver-/Entriegeln der Türen.
O Nach dem Aufladen der 12-V-Batterie startet das Hybridsystem eventuell nicht beim
ersten Versuch; nach dem zweiten Versuch startet es jedoch normal. Dies ist keine
Funktionsstörung.
O Der Modus des Start-Schalters wird vom Fahrzeug gespeichert. Wird die 12-V-Batte-
rie wieder angeschlossen, schaltet das System wieder in den Modus, in dem es sich
vor der Entladung der 12-V-Batterie befand. Schalten Sie den Start-Schalter vor dem
Abklemmen der 12-V-Batterie aus.
Wenn Sie unsicher sind, in welchem Modus sich der Start-Schalter vor der Entladung
der 12-V-Batterie befand, seien Sie beim Wiederanklemmen der 12-V-Batterie
besonders vorsichtig.
O Wenn sich die 12-V-Batterie entlädt, während Fahrstufe “P” gewählt ist, ist es eventu-
ell nicht möglich, die Fahrstufe zu ändern. In diesem Fall kann das Fahrzeug nur mit
abgehobenen Vorderrädern abgeschleppt werden, da die Vorderräder blockiert sind.
( S. 588)
Q Austausch der 12-V-Batterie
O Verwenden Sie eine 12-V-Batterie, die den europäischen Vorschriften entspricht.
O Verwenden Sie eine 12-V-Batterie, deren Gehäuse die gleiche Größe hat wie die alte
Batterie (LN1), die mindestens dieselbe Nennkapazität bei einer Entladezeit von
20 Stunden (20HR/C20) aufweist (45 Ah) und die den gleichen oder einen höheren
Kaltstartstrom (CCA) abgeben kann (295 A).
• Wenn die Größe abweicht, kann die 12-V-Batterie nicht ordnungsgemäß befestigt
werden.
• Wenn eine Batterie mit einer geringeren Nennkapazität bei einer Entladezeit von
20 Stunden verwendet wird, kann sich die 12-V-Batterie möglicherweise selbst
nach einer kurzen Zeit der Nichtverwendung des Fahrzeugs so weit entladen,
dass das Hybridsystem nicht mehr gestartet werden kann.
O Setzen Sie sich für weitere Einzelheiten mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.

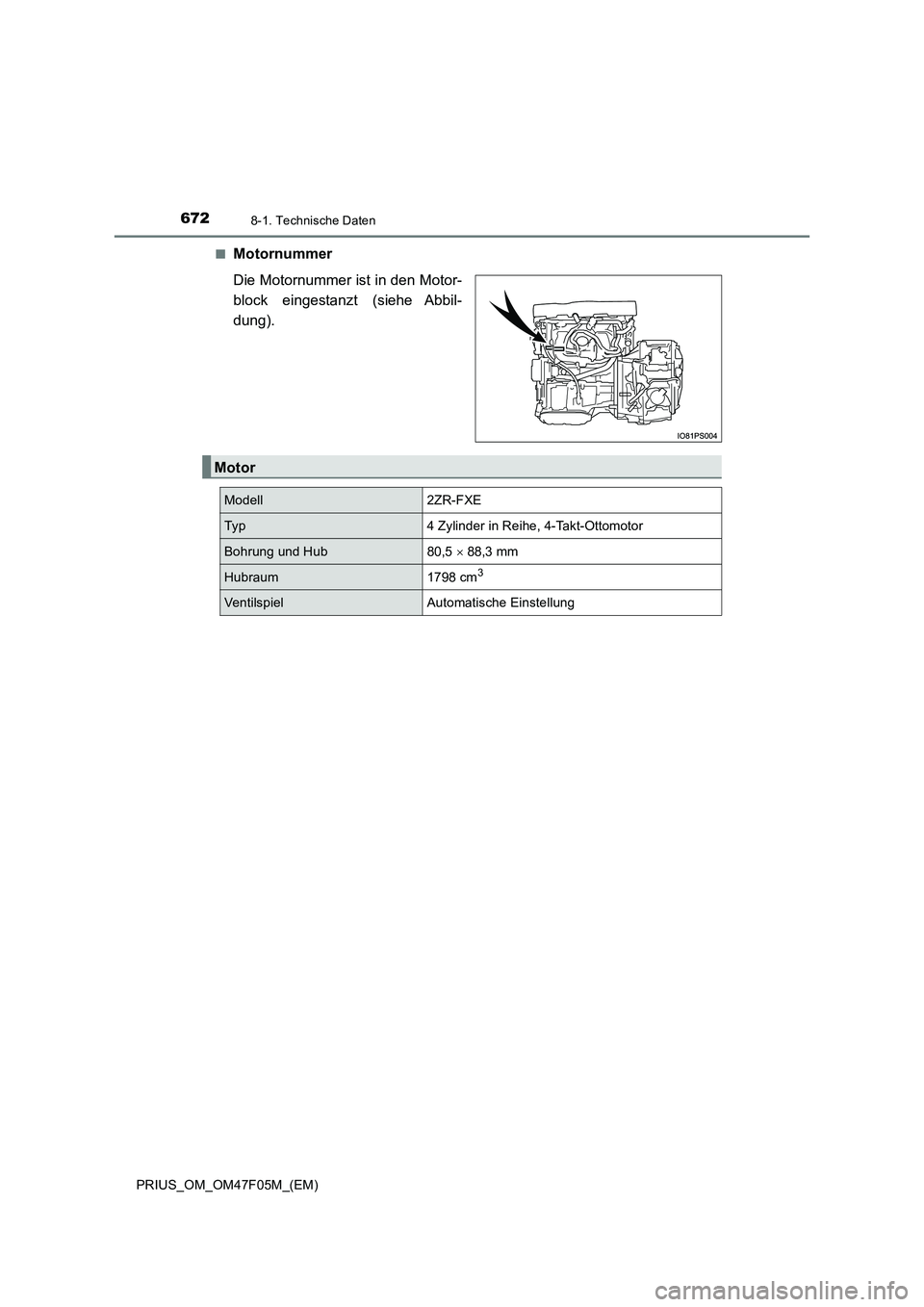

6728-1. Technische Daten
PRIUS_OM_OM47F05M_(EM)
QMotornummer
Die Motornummer ist in den Motor-
block eingestanzt (siehe Abbil-
dung).
Motor
Modell2ZR-FXE
Typ4 Zylinder in Reihe, 4-Takt-Ottomotor
Bohrung und Hub80,5  88,3 mm
Hubraum1798 cm3
VentilspielAutomatische Einstellung

702Alphabetischer Index
PRIUS_OM_OM47F05M_(EM)
Alphabetischer Index
A/C .................................................... 468
Anpassen der Gebläseleistung ... 472
Automatische Klimaanlage .......... 468
Eco Score (A/C Score) ................ 153
Klimaanlagenfilter ........................ 555
Luftverteilungs-Modus mit
Vordersitz-Priorität (S-FLOW)... 471
Ablagemöglichkeit .......................... 484
Abmessungen ................................. 670
ABS (Antiblockiersystem).............. 451
Funktion....................................... 451
Warnleuchte ................................ 597
Abstandswarnung .......................... 346
ACA (aktiver Kurvenassistent) ...... 451
AHB (Fernlichtassistent) ................ 272
Airbags .............................................. 39
Airbag-Betriebsbedingungen ......... 45
Airbag-Vorsichtsmaßregeln
für Ihr Kind .................................. 41
Airbag-Warnleuchte..................... 597
Allgemeine Airbag-
Vorsichtsmaßregeln.................... 41
Einbauorte der Airbags.................. 39
Kopf-/Schulterairbag-
Betriebsbedingungen.................. 46
Kopf-/Schulterairbag-
Vorsichtsmaßregeln.................... 43
Richtige Fahrhaltung ..................... 32
Seiten- und Kopf-/
Schulterairbag-
Betriebsbedingungen.................. 46
Seiten- und Kopf-/
Schulterairbag-
Vorsichtsmaßregeln.................... 43
Seitenairbag-
Betriebsbedingungen.................. 46
Seitenairbag-
Vorsichtsmaßregeln.................... 42
SRS-Airbags.................................. 39
System zum manuellen
Ein-/Ausschalten des
Beifahrerairbags ......................... 51
Veränderung und Entsorgung
von Airbags................................. 44Aktiver Kurvenassistent (ACA) ......451
Akustischer Fußgängerschutz .........81
Alarm...................................................94
Alarm ..............................................94
Einbruchsensor ..............................97
Anfahrkontrolle (DSC) .....................227
Steuerung zur Reduzierung
der Motorleistung bei
plötzlichem Anfahren .................227
Anhängerbetrieb
Abschleppen im Notfall.................588
Anhängerbetrieb ...................239, 249
Notabschleppöse..........................591
Anpassbare Funktionen ..................686
Antenne
Intelligentes Zugangs- und
Startsystem................................193
Antiblockiersystem (ABS)...............451
Funktion........................................451
Warnleuchte .................................597
Antriebsschlupfregelung (TRC) .....451
Funktion........................................451
Schalter VSC OFF........................453
Anzeige
Dynamische Radar-
Geschwindigkeitsregelung mit
Abstandsregelung über
den gesamten
Geschwindigkeitsbereich ...........336
Energie-
Überwachungsanzeige ......132, 170
Fahrdaten .....................................131
Hauptanzeige ...............................119
Head-up-Display...........................164
LTA (Spurfolge-Assistent) ............323
Multi-Informationsdisplay..............129
Parkunterstützungsbremsfunktion.....408
Pre-Collision Warnung .................304
RCTA-Erfassungsbildschirm ........363
RSA
(Verkehrszeichenerkennung) ....331
S-IPA (automatische
Einparkhilfe)...............................417
Toyota-Einparkhilfesensor............391
Warnmeldungen ...........................606
A
