2022 TOYOTA HIGHLANDER navigation system

109
2

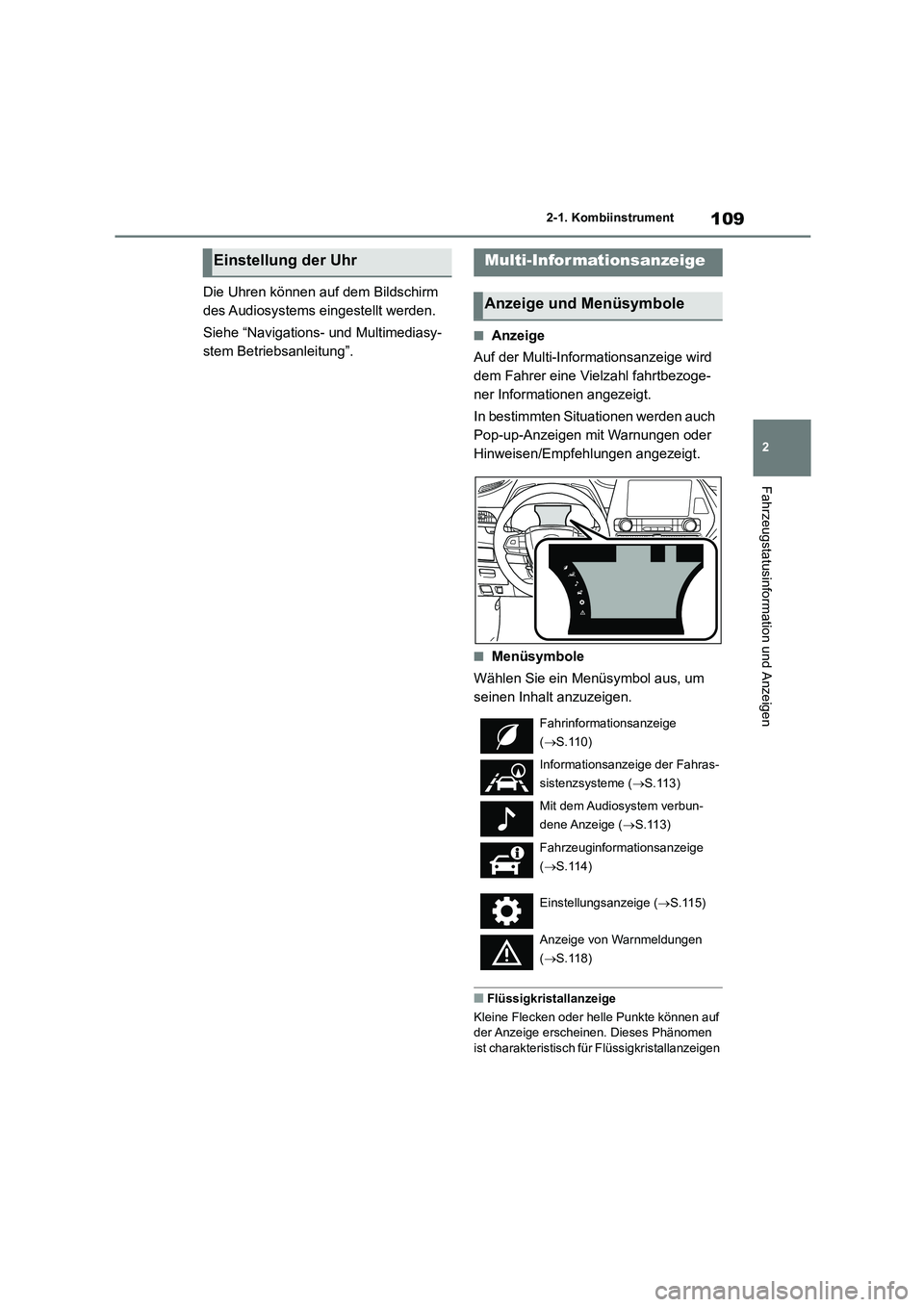

2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
Die Uhren können auf dem Bildschirm
des Audiosystems ei ngestellt werden.
Siehe “Navigations- und Multimediasy-
stem Betriebsanleitung”.
■Anzeige
Auf der Multi-Informationsanzeige wird
dem Fahrer eine Vielzahl fahrtbezoge-
ner Informationen angezeigt.
In bestimmten Situationen werden auch
Pop-up-Anzeigen mit Warnungen oder
Hinweisen/Empfehlungen angezeigt.
■Menüsymbole
Wählen Sie ein Menüsymbol aus, um
seinen Inhalt anzuzeigen.
■Flüssigkristallanzeige
Kleine Flecken oder helle Punkte können auf der Anzeige erscheinen. Dieses Phänomen
ist charakteristisch fü r Flüssigkristallanzeigen
Einstellung der UhrMulti-Informationsanzeige
Anzeige und Menüsymbole
Fahrinformationsanzeige
( S.110)
Informationsanzeige der Fahras-
sistenzsysteme ( S.113)
Mit dem Audiosystem verbun-
dene Anzeige ( S.113)
Fahrzeuginformationsanzeige
( S.114)
Einstellungsanzeige ( S.115)
Anzeige von Warnmeldungen
( S.118)

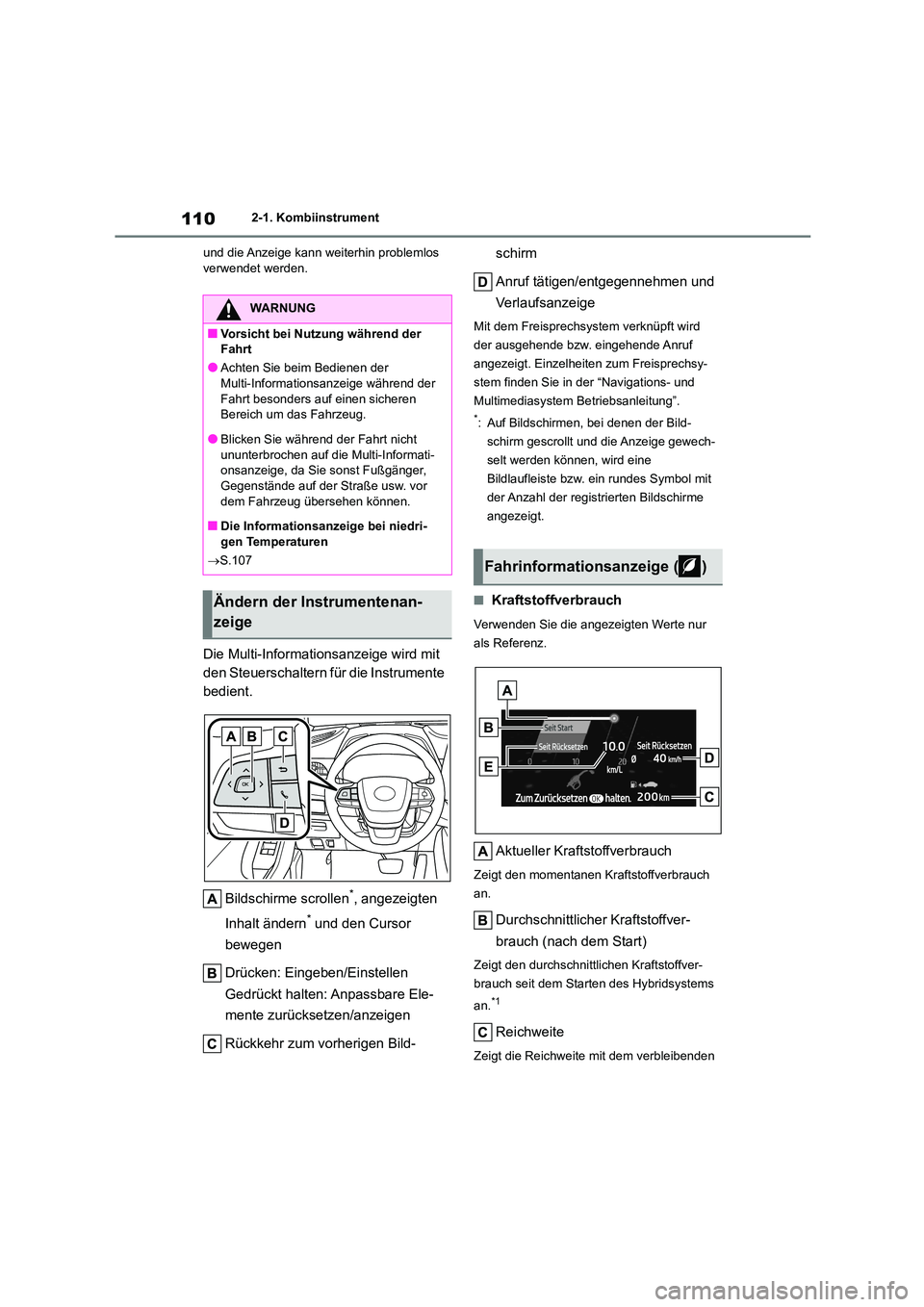

1102-1. Kombiinstrument
und die Anzeige kann weiterhin problemlos verwendet werden.
Die Multi-Informationsanzeige wird mit
den Steuerschaltern für die Instrumente
bedient.
Bildschirme scrollen*, angezeigten
Inhalt ändern* und den Cursor
bewegen
Drücken: Eingeben/Einstellen
Gedrückt halten: Anpassbare Ele-
mente zurücksetzen/anzeigen
Rückkehr zum vorherigen Bild-
schirm
Anruf tätigen/entgegennehmen und
Verlaufsanzeige
Mit dem Freisprechsystem verknüpft wird
der ausgehende bzw. eingehende Anruf
angezeigt. Einzelheiten zum Freisprechsy-
stem finden Sie in der “Navigations- und
Multimediasystem Betriebsanleitung”.
*: Auf Bildschirmen, bei denen der Bild-
schirm gescrollt und die Anzeige gewech-
selt werden können, wird eine
Bildlaufleiste bzw. ein rundes Symbol mit
der Anzahl der registrierten Bildschirme
angezeigt.
■Kraftstoffverbrauch
Verwenden Sie die angezeigten Werte nur
als Referenz.
Aktueller Kraftstoffverbrauch
Zeigt den momentanen Kraftstoffverbrauch
an.
Durchschnittlicher Kraftstoffver-
brauch (nach dem Start)
Zeigt den durchschnittlichen Kraftstoffver-
brauch seit dem Starten des Hybridsystems
an.*1
Reichweite
Zeigt die Reichweite mit dem verbleibenden
WARNUNG
■Vorsicht bei Nutzung während der
Fahrt
●Achten Sie beim Bedienen der
Multi-Informationsanzeige während der Fahrt besonders auf einen sicheren
Bereich um das Fahrzeug.
●Blicken Sie während der Fahrt nicht ununterbrochen auf die Multi-Informati-
onsanzeige, da Sie sonst Fußgänger,
Gegenstände auf der Straße usw. vor dem Fahrzeug übersehen können.
■Die Informationsanzeige bei niedri-
gen Temperaturen
 S.107
Ändern der Instrumentenan-
zeige
Fahrinformationsanzeige ( )

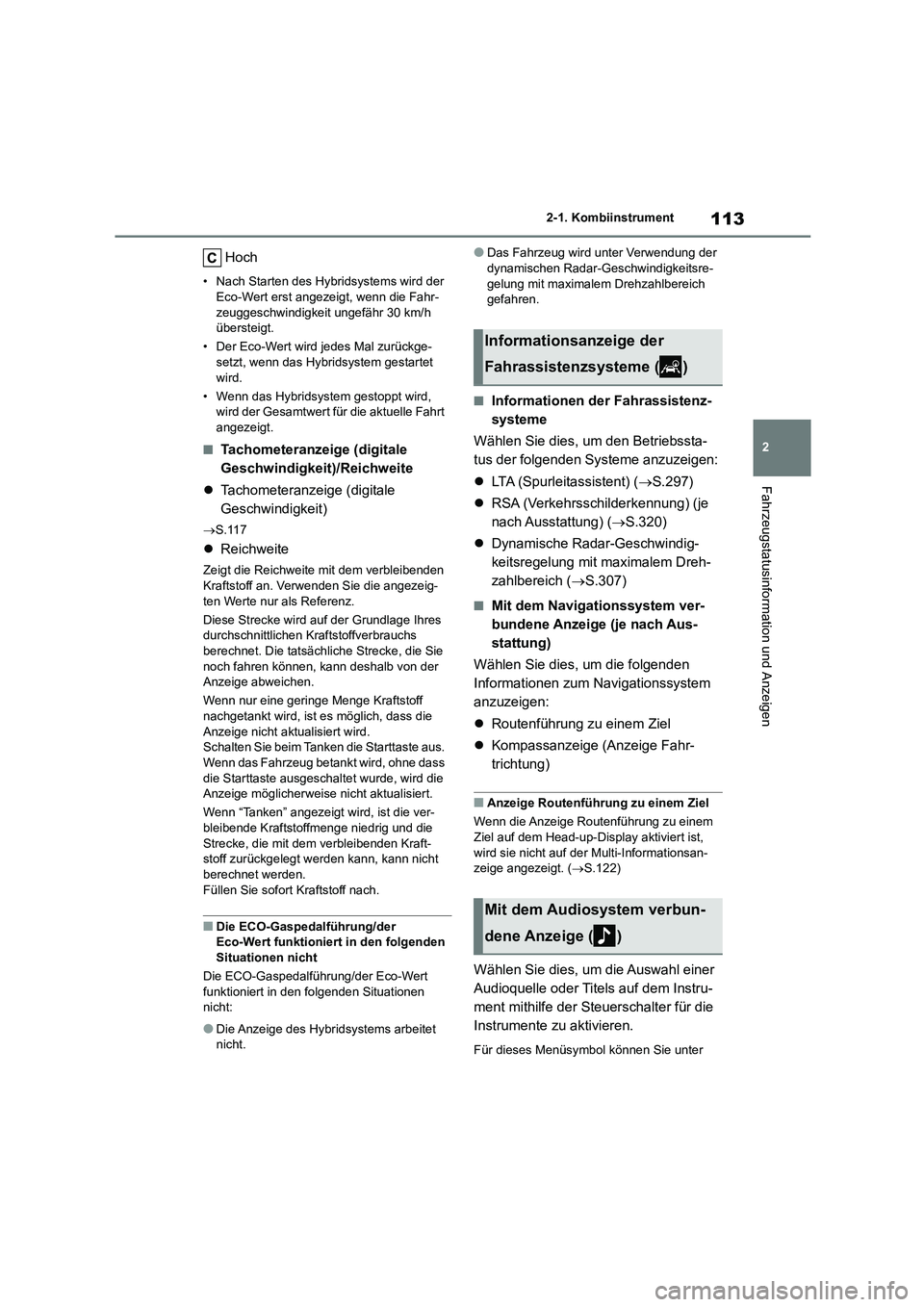

113
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
Hoch
• Nach Starten des Hybridsystems wird der
Eco-Wert erst angezeigt, wenn die Fahr- zeuggeschwindigkeit ungefähr 30 km/h
übersteigt.
• Der Eco-Wert wird jedes Mal zurückge-
setzt, wenn das Hybridsystem gestartet wird.
• Wenn das Hybridsystem gestoppt wird,
wird der Gesamtwert für die aktuelle Fahrt
angezeigt.
■Tachometeranzeige (digitale
Geschwindigkeit)/Reichweite
 Tachometeranzeige (digitale
Geschwindigkeit)
 S.117
Reichweite
Zeigt die Reichweite mit dem verbleibenden
Kraftstoff an. Verwenden Sie die angezeig-
ten Werte nur als Referenz.
Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffverbrauchs
berechnet. Die tatsächliche Strecke, die Sie
noch fahren können, kann deshalb von der Anzeige abweichen.
Wenn nur eine geringe Menge Kraftstoff
nachgetankt wird, ist es möglich, dass die
Anzeige nicht aktualisiert wird. Schalten Sie beim Tanken die Starttaste aus.
Wenn das Fahrzeug betankt wird, ohne dass
die Starttaste ausgeschaltet wurde, wird die Anzeige möglicherweise nicht aktualisiert.
Wenn “Tanken” angezeigt wird, ist die ver-
bleibende Kraftstoffmenge niedrig und die
Strecke, die mit dem verbleibenden Kraft- stoff zurückgelegt werden kann, kann nicht
berechnet werden.
Füllen Sie sofort Kraftstoff nach.
■Die ECO-Gaspedalführung/der
Eco-Wert funktioniert in den folgenden
Situationen nicht
Die ECO-Gaspedalführung/der Eco-Wert funktioniert in den folgenden Situationen
nicht:
●Die Anzeige des Hybridsystems arbeitet
nicht.
●Das Fahrzeug wird unter Verwendung der dynamischen Radar-Ges chwindigkeitsre-
gelung mit maximalem Drehzahlbereich
gefahren.
■Informationen der Fahrassistenz-
systeme
Wählen Sie dies, um den Betriebssta-
tus der folgenden Systeme anzuzeigen:
 LTA (Spurleitassistent) (S.297)
 RSA (Verkehrsschilderkennung) (je
nach Ausstattung) ( S.320)
 Dynamische Radar-Geschwindig-
keitsregelung mit maximalem Dreh-
zahlbereich ( S.307)
■Mit dem Navigationssystem ver-
bundene Anzeige (je nach Aus-
stattung)
Wählen Sie dies, um die folgenden
Informationen zum Navigationssystem
anzuzeigen:
 Routenführung zu einem Ziel
 Kompassanzeige (Anzeige Fahr-
trichtung)
■Anzeige Routenführung zu einem Ziel
Wenn die Anzeige Routenführung zu einem
Ziel auf dem Head-up-Display aktiviert ist,
wird sie nicht auf der Multi-Informationsan- zeige angezeigt. ( S.122)
Wählen Sie dies, um die Auswahl einer
Audioquelle oder Titels auf dem Instru-
ment mithilfe der Steuerschalter für die
Instrumente zu aktivieren.
Für dieses Menüsymbol können Sie unter
Informationsanzeige der
Fahrassistenzsysteme ( )
Mit dem Audiosystem verbun-
dene Anzeige ( )

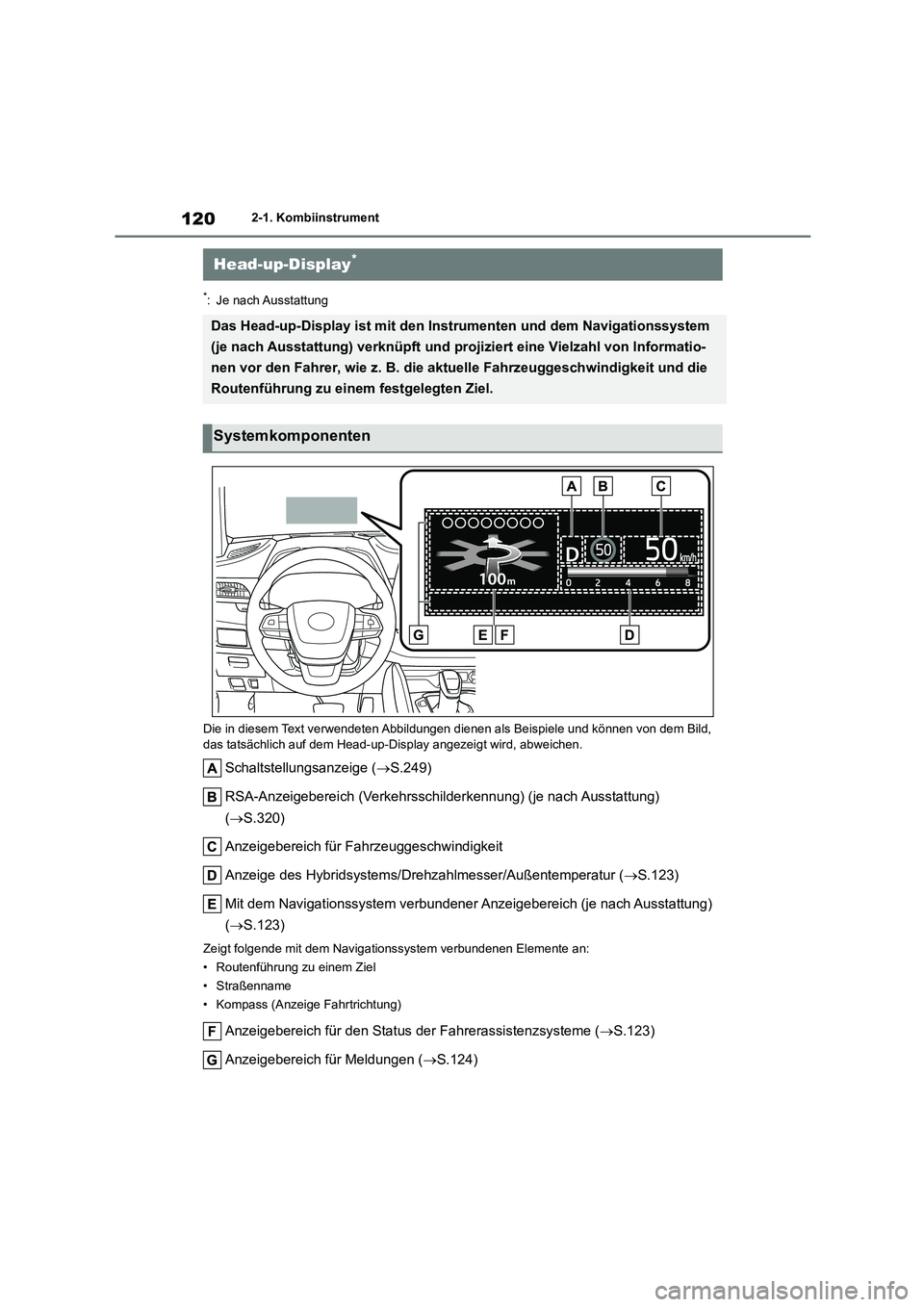

1202-1. Kombiinstrument
*: Je nach Ausstattung
Die in diesem Text verwendeten Abbildungen dienen als Beispiele und können von dem Bild,
das tatsächlich auf dem Head-up-D isplay angezeigt wird, abweichen.
Schaltstellungsanzeige (S.249)
RSA-Anzeigebereich (Verkehrsschilderkennung) (je nach Ausstattung)
( S.320)
Anzeigebereich für Fahrzeuggeschwindigkeit
Anzeige des Hybridsystems/Dreh zahlmesser/Außentemperatur (S.123)
Mit dem Navigationssystem verbundener Anzeigebereich (je nach Ausstattung)
( S.123)
Zeigt folgende mit dem Navigationssystem verbundenen Elemente an:
• Routenführung zu einem Ziel
• Straßenname
• Kompass (Anzeige Fahrtrichtung)
Anzeigebereich für den Status der Fahrerassistenzsysteme ( S.123)
Anzeigebereich für Meldungen ( S.124)
Head-up-Display*
Das Head-up-Display ist mit den Instrumenten und dem Navigationssystem
(je nach Ausstattung) verknüpft und projiziert eine Vielzahl von Informatio-
nen vor den Fahrer, wie z. B. die aktuelle Fahrzeuggeschwindigkeit und die
Routenführung zu einem festgelegten Ziel.
Systemkomponenten

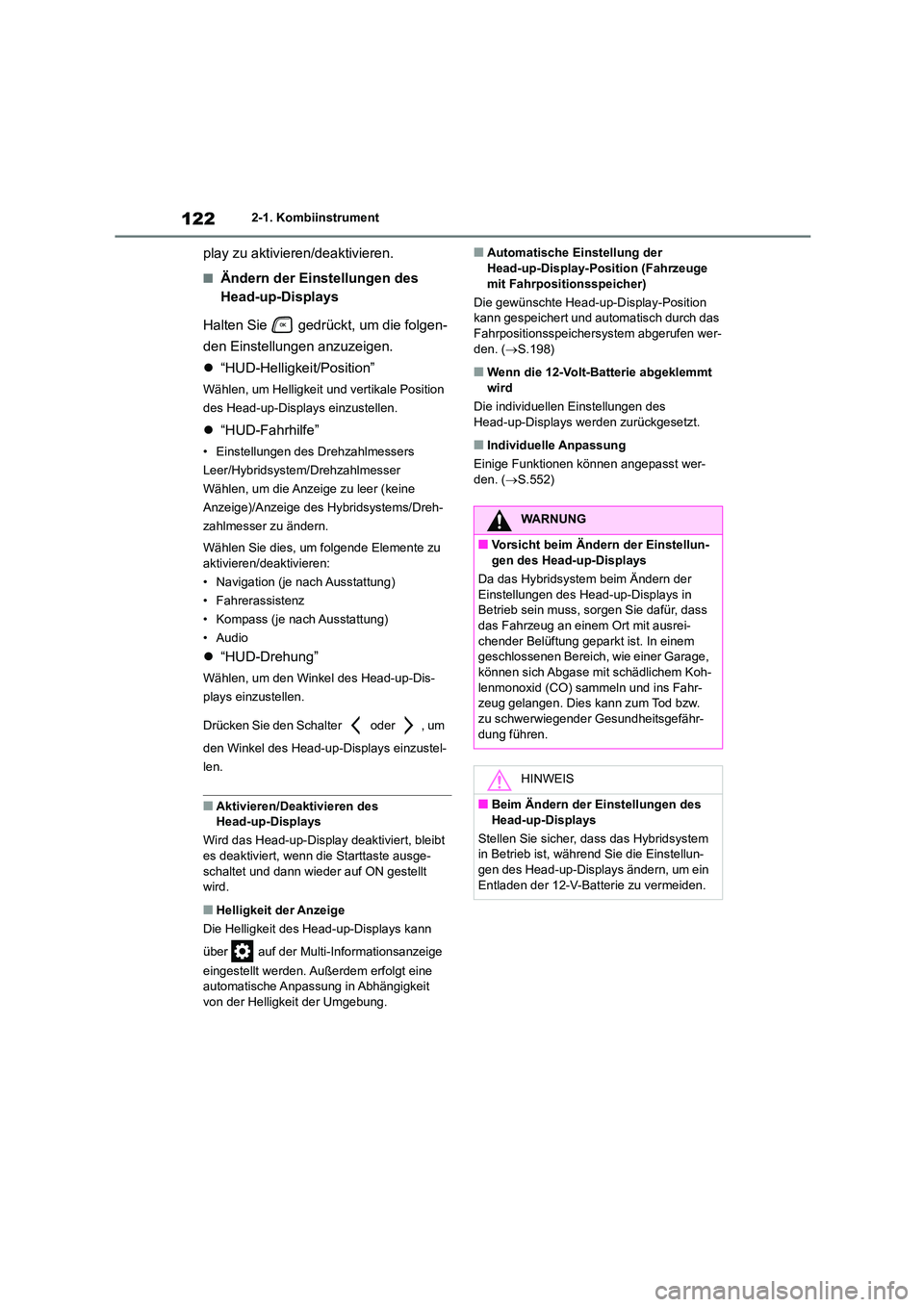

1222-1. Kombiinstrument
play zu aktivieren/deaktivieren.
■Ändern der Einstellungen des
Head-up-Displays
Halten Sie gedrückt, um die folgen-
den Einstellungen anzuzeigen.
 “HUD-Helligkeit/Position”
Wählen, um Helligkeit und vertikale Position
des Head-up-Displays einzustellen.
 “HUD-Fahrhilfe”
• Einstellungen des Drehzahlmessers
Leer/Hybridsystem/Drehzahlmesser
Wählen, um die Anzeige zu leer (keine
Anzeige)/Anzeige des Hybridsystems/Dreh-
zahlmesser zu ändern.
Wählen Sie dies, um folgende Elemente zu aktivieren/deaktivieren:
• Navigation (je nach Ausstattung)
• Fahrerassistenz
• Kompass (je nach Ausstattung)
• Audio
 “HUD-Drehung”
Wählen, um den Winkel des Head-up-Dis-
plays einzustellen.
Drücken Sie den Schalter oder , um
den Winkel des Head-up -Displays einzustel-
len.
■Aktivieren/Deaktivieren des Head-up-Displays
Wird das Head-up-Display deaktiviert, bleibt
es deaktiviert, wenn die Starttaste ausge-
schaltet und dann wieder auf ON gestellt wird.
■Helligkeit der Anzeige
Die Helligkeit des Head-up-Displays kann
über auf der Multi-Informationsanzeige
eingestellt werden. Außerdem erfolgt eine automatische Anpassung in Abhängigkeit
von der Helligkeit der Umgebung.
■Automatische Einstellung der Head-up-Display-Position (Fahrzeuge
mit Fahrpositionsspeicher)
Die gewünschte Head-up-Display-Position
kann gespeichert und automatisch durch das Fahrpositionsspeichersystem abgerufen wer-
den. ( S.198)
■Wenn die 12-Volt-Batterie abgeklemmt
wird
Die individuellen Einstellungen des
Head-up-Displays werden zurückgesetzt.
■Individuelle Anpassung
Einige Funktionen können angepasst wer- den. ( S.552)
WARNUNG
■Vorsicht beim Ändern der Einstellun-
gen des Head-up-Displays
Da das Hybridsystem beim Ändern der Einstellungen des Head-up-Displays in
Betrieb sein muss, sorgen Sie dafür, dass
das Fahrzeug an einem Ort mit ausrei- chender Belüftung geparkt ist. In einem
geschlossenen Bereich, wie einer Garage,
können sich Abgase mi t schädlichem Koh- lenmonoxid (CO) sammeln und ins Fahr-
zeug gelangen. Dies kann zum Tod bzw.
zu schwerwiegender Gesundheitsgefähr-
dung führen.
HINWEIS
■Beim Ändern der Einstellungen des
Head-up-Displays
Stellen Sie sicher, dass das Hybridsystem
in Betrieb ist, während Sie die Einstellun- gen des Head-up-Displays ändern, um ein
Entladen der 12-V-Batterie zu vermeiden.

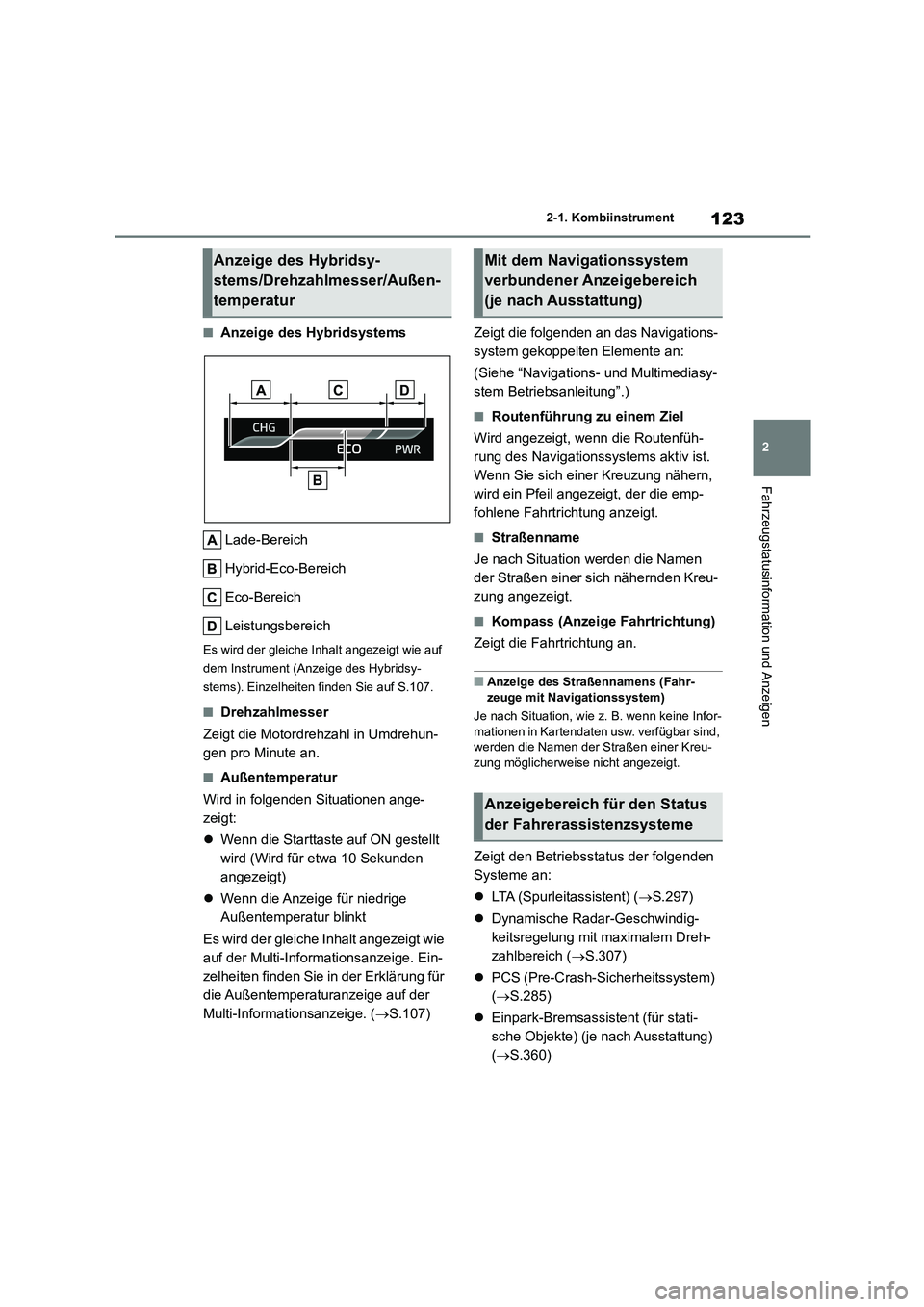

123
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
■Anzeige des Hybridsystems
Lade-Bereich
Hybrid-Eco-Bereich
Eco-Bereich
Leistungsbereich
Es wird der gleiche Inhalt angezeigt wie auf
dem Instrument (Anzeige des Hybridsy-
stems). Einzelheiten finden Sie auf S.107.
■Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehun-
gen pro Minute an.
■Außentemperatur
Wird in folgenden Situationen ange-
zeigt:
 Wenn die Starttaste auf ON gestellt
wird (Wird für etwa 10 Sekunden
angezeigt)
 Wenn die Anzeige für niedrige
Außentemperatur blinkt
Es wird der gleiche Inhalt angezeigt wie
auf der Multi-Informationsanzeige. Ein-
zelheiten finden Sie in der Erklärung für
die Außentemperaturanzeige auf der
Multi-Informationsanzeige. ( S.107)
Zeigt die folgenden an das Navigations-
system gekoppelten Elemente an:
(Siehe “Navigations- und Multimediasy-
stem Betriebsanleitung”.)
■Routenführung zu einem Ziel
Wird angezeigt, wenn die Routenfüh-
rung des Navigationssystems aktiv ist.
Wenn Sie sich einer Kreuzung nähern,
wird ein Pfeil angezeigt, der die emp-
fohlene Fahrtrichtung anzeigt.
■Straßenname
Je nach Situation werden die Namen
der Straßen einer sich nähernden Kreu-
zung angezeigt.
■Kompass (Anzeige Fahrtrichtung)
Zeigt die Fahrtrichtung an.
■Anzeige des Straßennamens (Fahr-
zeuge mit Navigationssystem)
Je nach Situation, wie z. B. wenn keine Infor-
mationen in Kartendaten usw. verfügbar sind, werden die Namen der Straßen einer Kreu-
zung möglicherweise nicht angezeigt.
Zeigt den Betriebsstatus der folgenden
Systeme an:
 LTA (Spurleitassistent) (S.297)
 Dynamische Radar-Geschwindig-
keitsregelung mit maximalem Dreh-
zahlbereich ( S.307)
 PCS (Pre-Crash-Sicherheitssystem)
( S.285)
 Einpark-Bremsassistent (für stati-
sche Objekte) (je nach Ausstattung)
( S.360)
Anzeige des Hybridsy-
stems/Drehzahlmesser/Außen-
temperatur
Mit dem Navigationssystem
verbundener Anzeigebereich
(je nach Ausstattung)
Anzeigebereich für den Status
der Fahrerassistenzsysteme

1242-1. Kombiinstrument
Toyota-Einparkhilfe (je nach Ausstat-
tung) ( S.338)
 Anfahrregelung (S.229)
 Bremsüberbrückungssystem
( S.229)
Es wird der gleiche Inhalt angezeigt wie auf
der Multi-Informationsanzeige. Einzelheiten
finden Sie in den Erklärungen für die einzel-
nen Systeme.
Zeigt folgende mit der Multi-Informati-
onsanzeige verbundenen Symbole und
eine Meldung an:
: Hauptwarnsymbol
Wird angezeigt, wenn eine Warnmeldung
auf der Multi-Informationsanzeige angezeigt
wird. ( S.505)
: Informationssymbol
Wird angezeigt, wenn eine Pop-up-Anzeige
mit Hinweisen/Empfehlungen auf der
Multi-Informationsanzeige angezeigt wird.
( S.118)
Je nach Situation wird Folgendes ange-
zeigt:
■Warnung/Meldung
Je nach Situation wird eine Warnmel-
dung oder eine andere Meldung ange-
zeigt.
 Warnmeldungen
Es können bestimmte Warnmeldungen
angezeigt werden.
 Pop-up-Anzeigen
Wenn das Fahrerassistenzsystem in Betrieb
ist, werden einige der auf der Multi-Informati-
onsanzeige dargestellten Informationen als
Pop-up-Anzeige auf dem Head-up-Display
angezeigt.
■Status des Freisprechsystems
Wird angezeigt, wenn das Frei-
sprechsystem bedient wird.
(Siehe “Navigations- und Multimediasy-
stem Betriebsanleitung”.)
■Betriebsstatus des Audiosystems
Wird angezeigt, wenn das Audiosystem
bedient wird.
(Siehe “Navigations- und Multimediasy-
stem Betriebsanleitung”.)
■Pop-up-Anzeigen
Je nach Pop-up-Anzeige wird das aktuell im Anzeigebereich dargestellte Element für Mel-
dungen vorübergehend nicht angezeigt. Das
Element wird angezeigt, sobald die Pop-up-Anzeige verschwindet.
/ -Symbole
Anzeigebereich für Meldungen

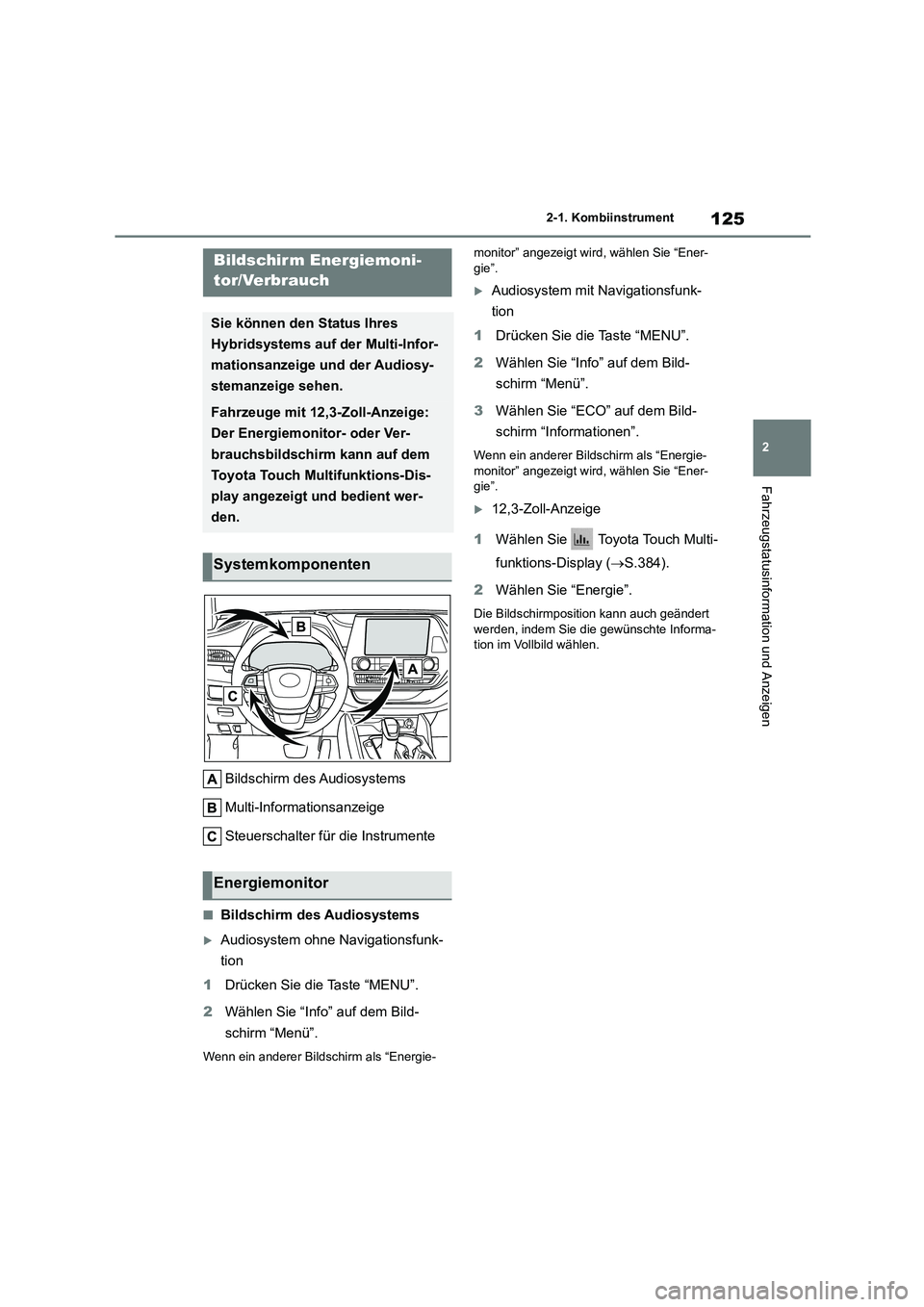

125
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
Bildschirm des Audiosystems
Multi-Informationsanzeige
Steuerschalter für die Instrumente
■Bildschirm des Audiosystems
Audiosystem ohne Navigationsfunk-
tion
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Info” auf dem Bild-
schirm “Menü”.
Wenn ein anderer Bildschirm als “Energie-
monitor” angezeigt wird, wählen Sie “Ener- gie”.
Audiosystem mit Navigationsfunk-
tion
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Info” auf dem Bild-
schirm “Menü”.
3 Wählen Sie “ECO” auf dem Bild-
schirm “Informationen”.
Wenn ein anderer Bildschirm als “Energie-
monitor” angezeigt wird, wählen Sie “Ener- gie”.
12,3-Zoll-Anzeige
1 Wählen Sie Toyota Touch Multi-
funktions-Display ( S.384).
2 Wählen Sie “Energie”.
Die Bildschirmposition kann auch geändert
werden, indem Sie die gewünschte Informa- tion im Vollbild wählen.
Bildschirm Energiemoni-
tor/Verbrauch
Sie können den Status Ihres
Hybridsystems auf der Multi-Infor-
mationsanzeige und der Audiosy-
stemanzeige sehen.
Fahrzeuge mit 12,3-Zoll-Anzeige:
Der Energiemonitor- oder Ver-
brauchsbildschirm kann auf dem
Toyota Touch Multifunktions-Dis-
play angezeigt und bedient wer-
den.
Systemkomponenten
Energiemonitor
