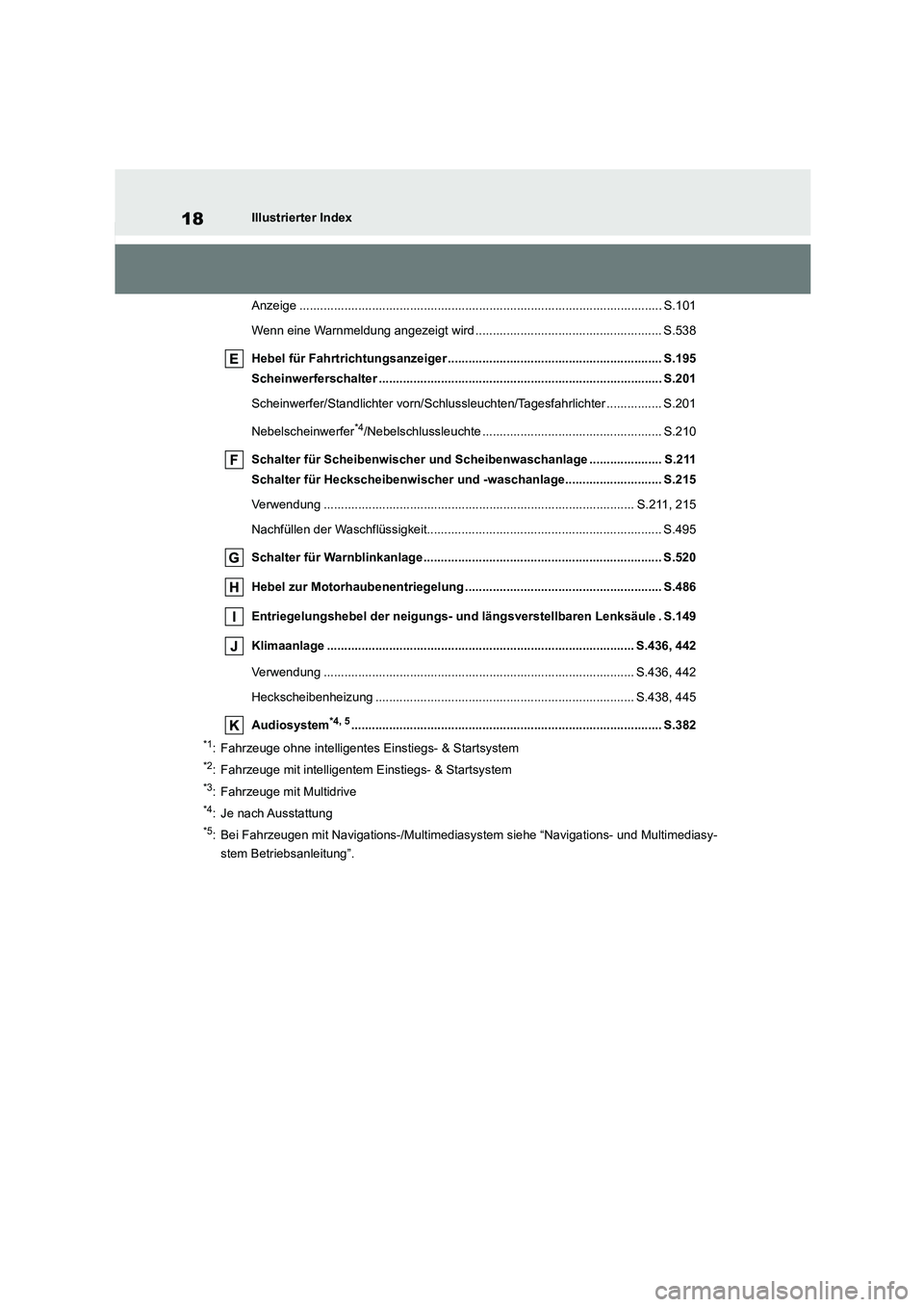

18Illustrierter Index
Anzeige ......................................................................................................... S.101
Wenn eine Warnmeldung angezeigt wird ...................................................... S.538
Hebel für Fahrtrichtun gsanzeiger .............................................................. S.195
Scheinwerferschalter .................................................................................. S.201
Scheinwerfer/Standlichter vorn/Schlu ssleuchten/Tagesfahrlichter ................ S.201
Nebelscheinwerfer*4/Nebelschlussleuchte .................................................... S.210
Schalter für Scheibenwischer und Scheibenwaschanlage ..................... S.211
Schalter für Heckscheibenwischer und -waschanlage............................ S.215
Verwendung .......................................................................................... S.211, 215
Nachfüllen der Waschflüssigkeit.................................................................... S.495
Schalter für Warnblinkanlage ..................................................................... S.520
Hebel zur Motorhaubenentriegelung ......................................................... S.486
Entriegelungshebel der neigungs- und längsverstellbaren Lenksäule . S.149
Klimaanlage ......................................................................................... S.436, 442
Verwendung .......................................................................................... S.436, 442
Heckscheibenheizung ........................................................................... S.438, 445
Audiosystem*4, 5.......................................................................................... S.382
*1: Fahrzeuge ohne intelligentes Einstiegs- & Startsystem
*2: Fahrzeuge mit intelligentem Einstiegs- & Startsystem
*3: Fahrzeuge mit Multidrive
*4: Je nach Ausstattung
*5: Bei Fahrzeugen mit Navigations-/Multimediasystem siehe “Navigations- und Multimediasy-
stem Betriebsanleitung”.

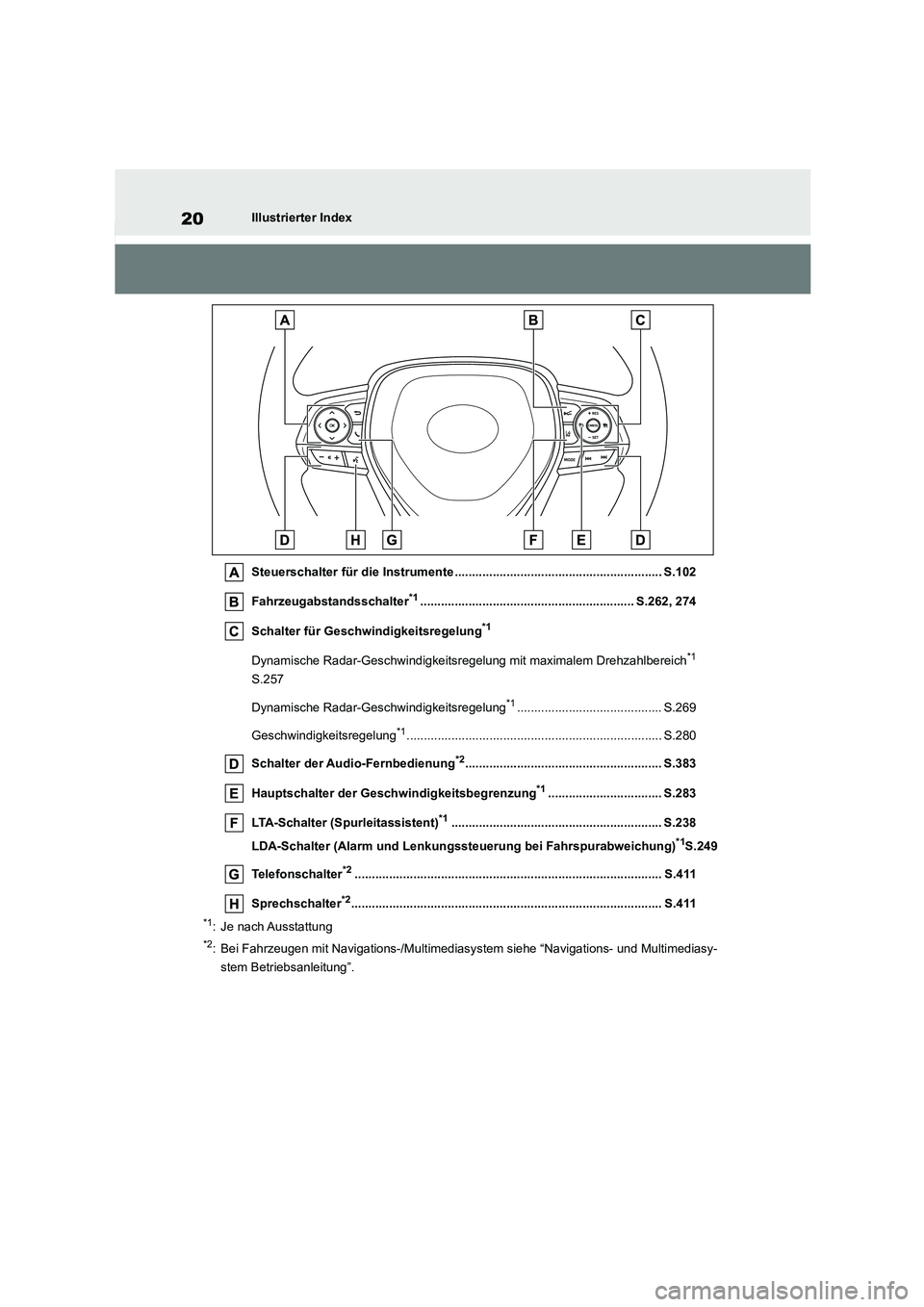

20Illustrierter Index
Steuerschalter für die Instrumente ............................................................ S.102
Fahrzeugabstandsschalter*1.............................................................. S.262, 274
Schalter für Geschwindigkeitsregelung*1
Dynamische Radar-Geschwindigkeitsr egelung mit maximalem Drehzahlbereich*1
S.257
Dynamische Radar-Geschwindigkeitsregelung*1.......................................... S.269
Geschwindigkeitsregelung*1.......................................................................... S.280
Schalter der Audio-Fernbedienung*2......................................................... S.383
Hauptschalter der Geschwindigkeitsbegrenzung*1................................. S.283
LTA-Schalter (Spurleitassistent)*1............................................................. S.238
LDA-Schalter (Alarm und Lenkungssteuerung bei Fahrspurabweichung)*1S.249
Telefonschalter*2......................................................................................... S.411
Sprechschalter*2.......................................................................................... S.411
*1: Je nach Ausstattung
*2: Bei Fahrzeugen mit Navigations-/Multimedias ystem siehe “Navigations- und Multimediasy-
stem Betriebsanleitung”.

25Illustrierter Index
Anzeige ......................................................................................................... S.101
Wenn eine Warnmeldung angezeigt wird ...................................................... S.538
Hebel für Fahrtrichtun gsanzeiger .............................................................. S.195
Scheinwerferschalter .................................................................................. S.201
Scheinwerfer/Standlichter vorn/Schlu ssleuchten/Tagesfahrlichter ................ S.201
Nebelscheinwerfer*4/Nebelschlussleuchte .................................................... S.210
Schalter für Scheibenwischer und Scheibenwaschanlage ..................... S.211
Schalter für Heckscheibenwischer und -waschanlage............................ S.215
Verwendung .......................................................................................... S.211, 215
Nachfüllen der Waschflüssigkeit.................................................................... S.495
Schalter für Warnblinkanlage ..................................................................... S.520
Hebel zur Motorhaubenentriegelung ......................................................... S.486
Entriegelungshebel der neigungs- und längsverstellbaren Lenksäule . S.149
Klimaanlage ......................................................................................... S.436, 442
Verwendung .......................................................................................... S.436, 442
Heckscheibenheizung ........................................................................... S.438, 445
Audiosystem*4, 5.......................................................................................... S.382
*1: Fahrzeuge ohne intelligentes Einstiegs- & Startsystem
*2: Fahrzeuge mit intelligentem Einstiegs- & Startsystem
*3: Fahrzeuge mit Multidrive
*4: Je nach Ausstattung
*5: Bei Fahrzeugen mit Navigations-/Multimediasystem siehe “Navigations- und Multimediasy-
stem Betriebsanleitung”.

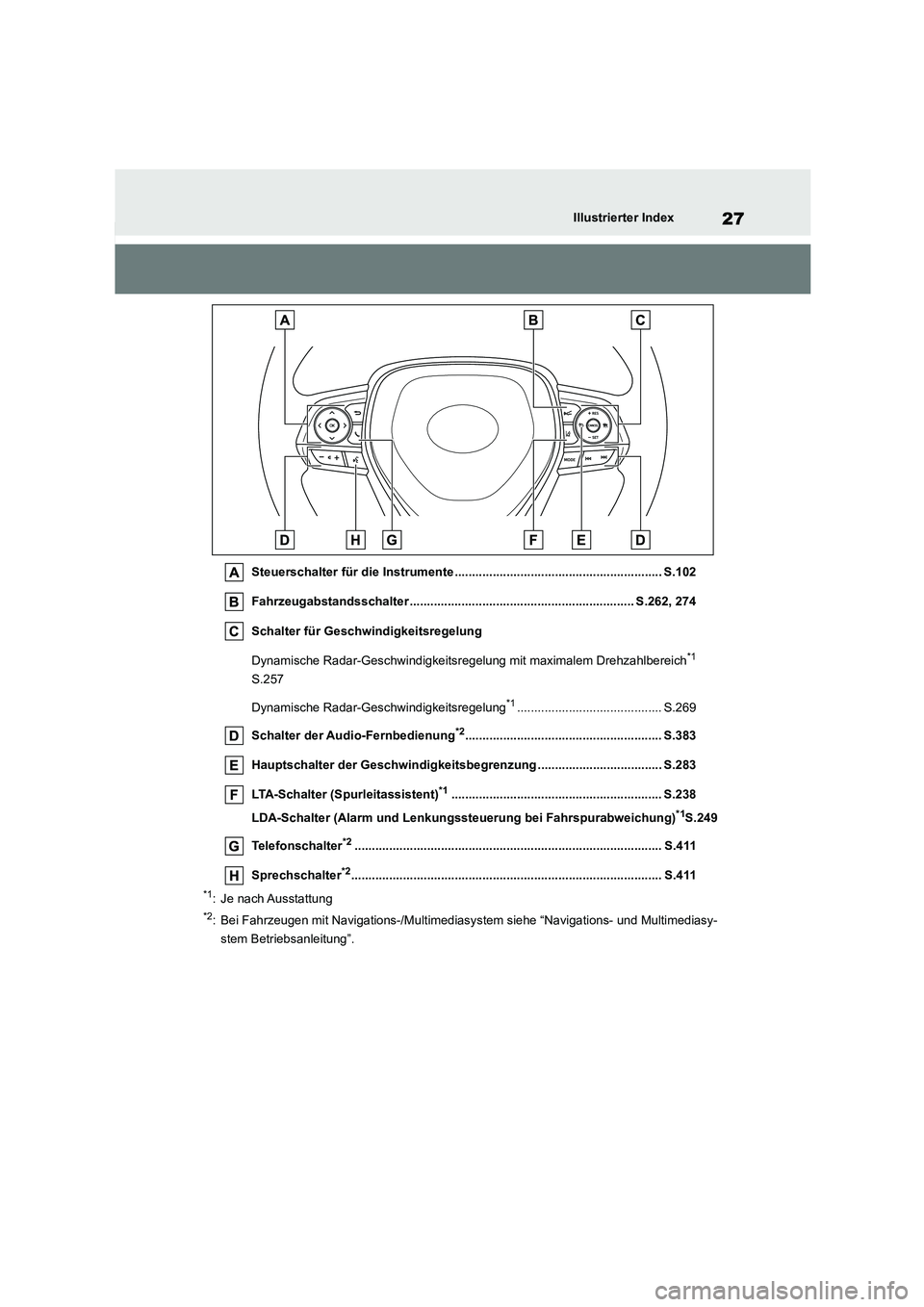

27Illustrierter Index
Steuerschalter für die Instrumente ............................................................ S.102
Fahrzeugabstandsschalter ................................................................. S.262, 274
Schalter für Geschwindigkeitsregelung
Dynamische Radar-Geschwindigkeitsr egelung mit maximalem Drehzahlbereich*1
S.257
Dynamische Radar-Geschwindigkeitsregelung*1.......................................... S.269
Schalter der Audio-Fernbedienung*2......................................................... S.383
Hauptschalter der Geschwindigkeitsbegrenzung .................................... S.283
LTA-Schalter (Spurleitassistent)*1............................................................. S.238
LDA-Schalter (Alarm und Lenkungssteuerung bei Fahrspurabweichung)*1S.249
Telefonschalter*2......................................................................................... S.411
Sprechschalter*2.......................................................................................... S.411
*1: Je nach Ausstattung
*2: Bei Fahrzeugen mit Navigations-/Multimedias ystem siehe “Navigations- und Multimediasy-
stem Betriebsanleitung”.

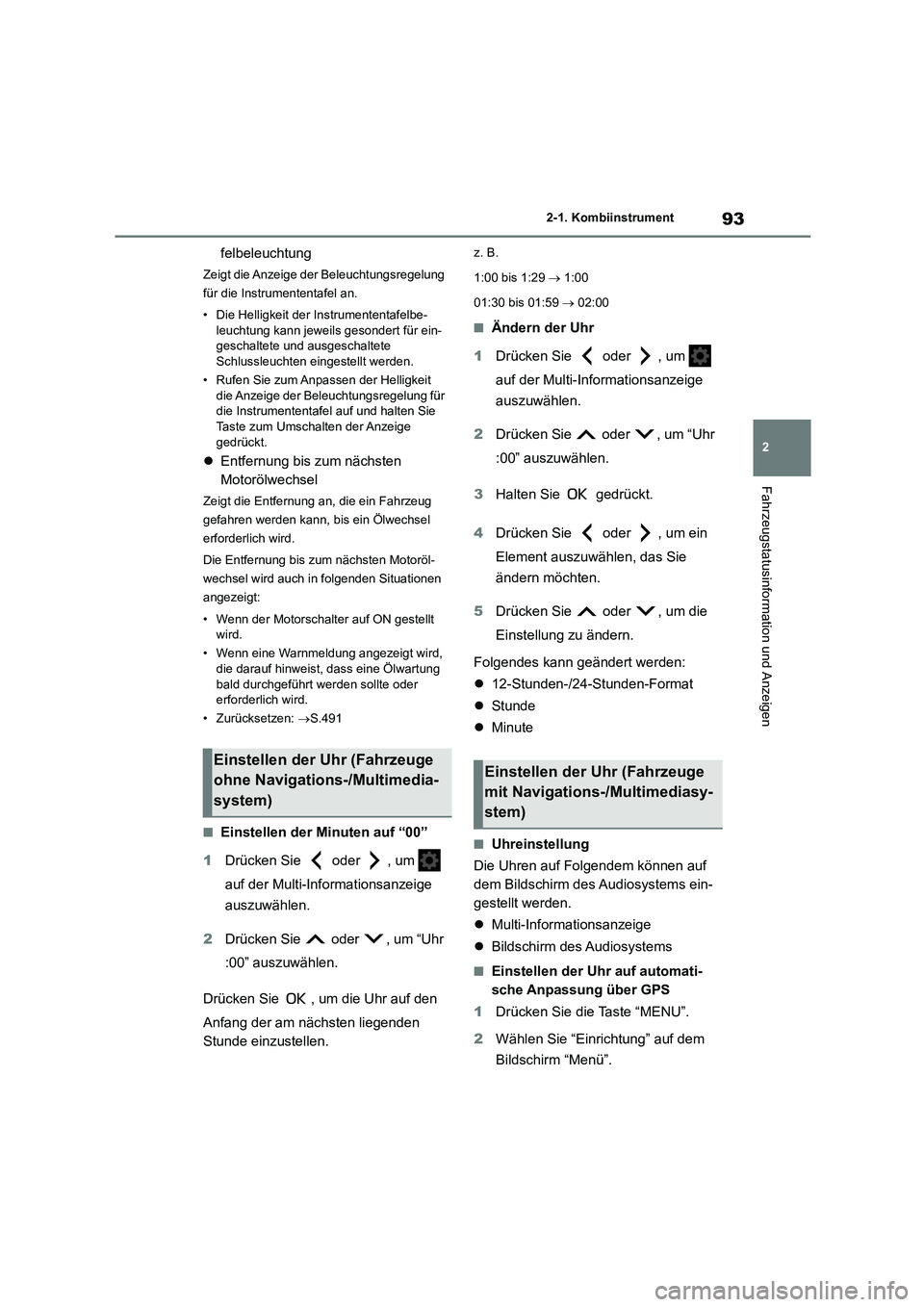

93
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
felbeleuchtung
Zeigt die Anzeige der Beleuchtungsregelung
für die Instrumententafel an.
• Die Helligkeit der Instrumententafelbe-
leuchtung kann jeweils gesondert für ein-
geschaltete und ausgeschaltete Schlussleuchten eingestellt werden.
• Rufen Sie zum Anpassen der Helligkeit
die Anzeige der Beleuchtungsregelung für
die Instrumententafel auf und halten Sie
Taste zum Umschalten der Anzeige gedrückt.
 Entfernung bis zum nächsten
Motorölwechsel
Zeigt die Entfernung an, die ein Fahrzeug
gefahren werden kann, bis ein Ölwechsel
erforderlich wird.
Die Entfernung bis zum nächsten Motoröl-
wechsel wird auch in folgenden Situationen
angezeigt:
• Wenn der Motorschalter auf ON gestellt
wird.
• Wenn eine Warnmeldung angezeigt wird,
die darauf hinweist, dass eine Ölwartung bald durchgeführt werden sollte oder
erforderlich wird.
• Zurücksetzen: S.491
■Einstellen der Minuten auf “00”
1 Drücken Sie oder , um
auf der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie oder , um “Uhr
:00” auszuwählen.
Drücken Sie , um die Uhr auf den
Anfang der am nächsten liegenden
Stunde einzustellen.
z. B.
1:00 bis 1:29  1:00
01:30 bis 01:59  02:00
■Ändern der Uhr
1 Drücken Sie oder , um
auf der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie oder , um “Uhr
:00” auszuwählen.
3 Halten Sie gedrückt.
4 Drücken Sie oder , um ein
Element auszuwählen, das Sie
ändern möchten.
5 Drücken Sie oder , um die
Einstellung zu ändern.
Folgendes kann geändert werden:
 12-Stunden-/24-Stunden-Format
 Stunde
 Minute
■Uhreinstellung
Die Uhren auf Folgendem können auf
dem Bildschirm des Audiosystems ein-
gestellt werden.
 Multi-Informationsanzeige
 Bildschirm des Audiosystems
■Einstellen der Uhr auf automati-
sche Anpassung über GPS
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
Einstellen der Uhr (Fahrzeuge
ohne Navigations-/Multimedia-
system)
Einstellen der Uhr (Fahrzeuge
mit Navigations-/Multimediasy-
stem)

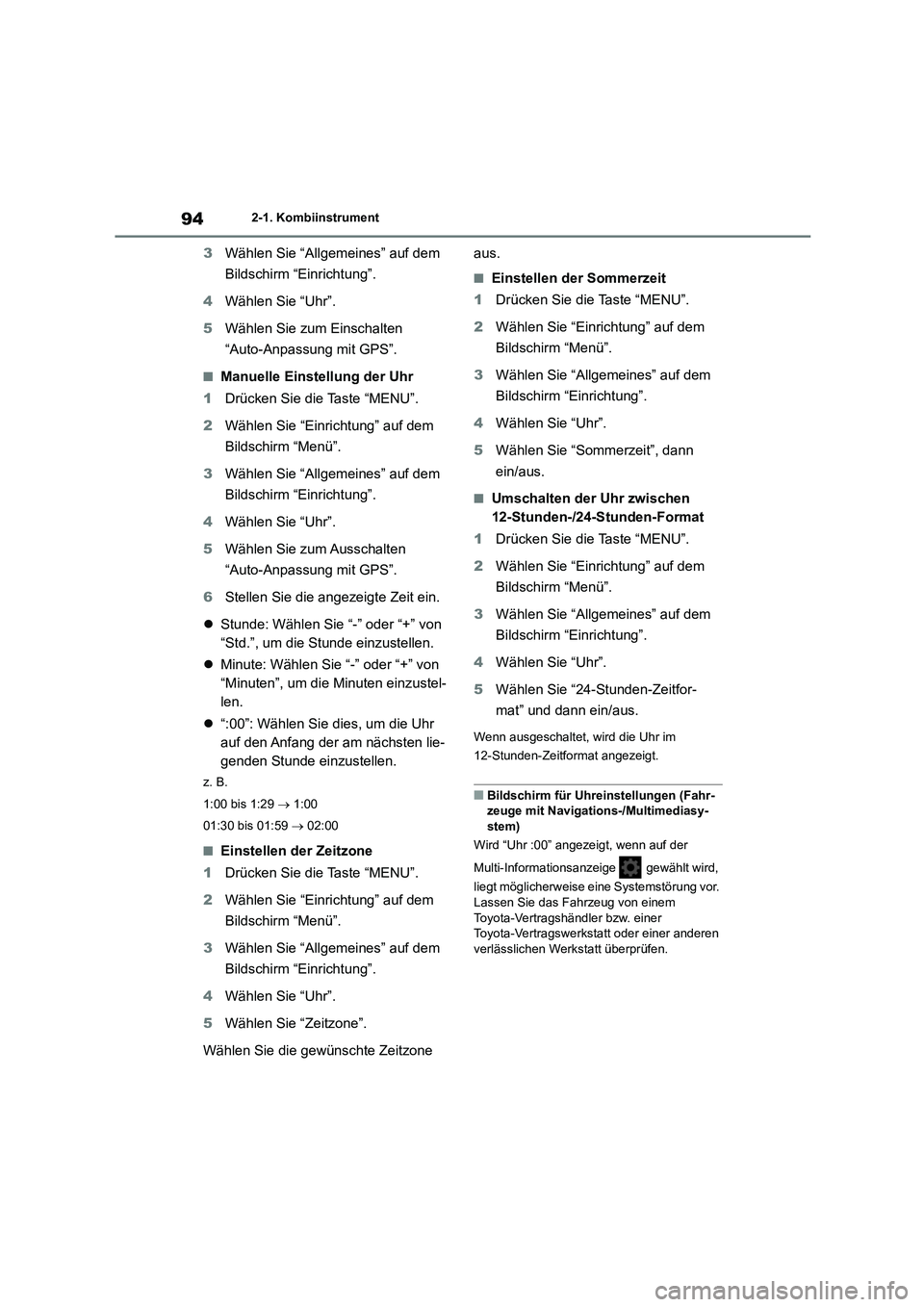

942-1. Kombiinstrument
3Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
5 Wählen Sie zum Einschalten
“Auto-Anpassung mit GPS”.
■Manuelle Einstellung der Uhr
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
5 Wählen Sie zum Ausschalten
“Auto-Anpassung mit GPS”.
6 Stellen Sie die angezeigte Zeit ein.
 Stunde: Wählen Sie “-” oder “+” von
“Std.”, um die Stunde einzustellen.
 Minute: Wählen Sie “-” oder “+” von
“Minuten”, um die Minuten einzustel-
len.
 “:00”: Wählen Sie dies, um die Uhr
auf den Anfang der am nächsten lie-
genden Stunde einzustellen.
z. B.
1:00 bis 1:29  1:00
01:30 bis 01:59  02:00
■Einstellen der Zeitzone
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
5 Wählen Sie “Zeitzone”.
Wählen Sie die gewünschte Zeitzone
aus.
■Einstellen der Sommerzeit
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
5 Wählen Sie “Sommerzeit”, dann
ein/aus.
■Umschalten der Uhr zwischen
12-Stunden-/24-Stunden-Format
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
5 Wählen Sie “24-Stunden-Zeitfor-
mat” und dann ein/aus.
Wenn ausgeschaltet, wird die Uhr im
12-Stunden-Zeitformat angezeigt.
■Bildschirm für Uhrein stellungen (Fahr-
zeuge mit Navigations-/Multimediasy- stem)
Wird “Uhr :00” angezeigt, wenn auf der
Multi-Informationsanzeige gewählt wird,
liegt möglicherweise eine Systemstörung vor.
Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.

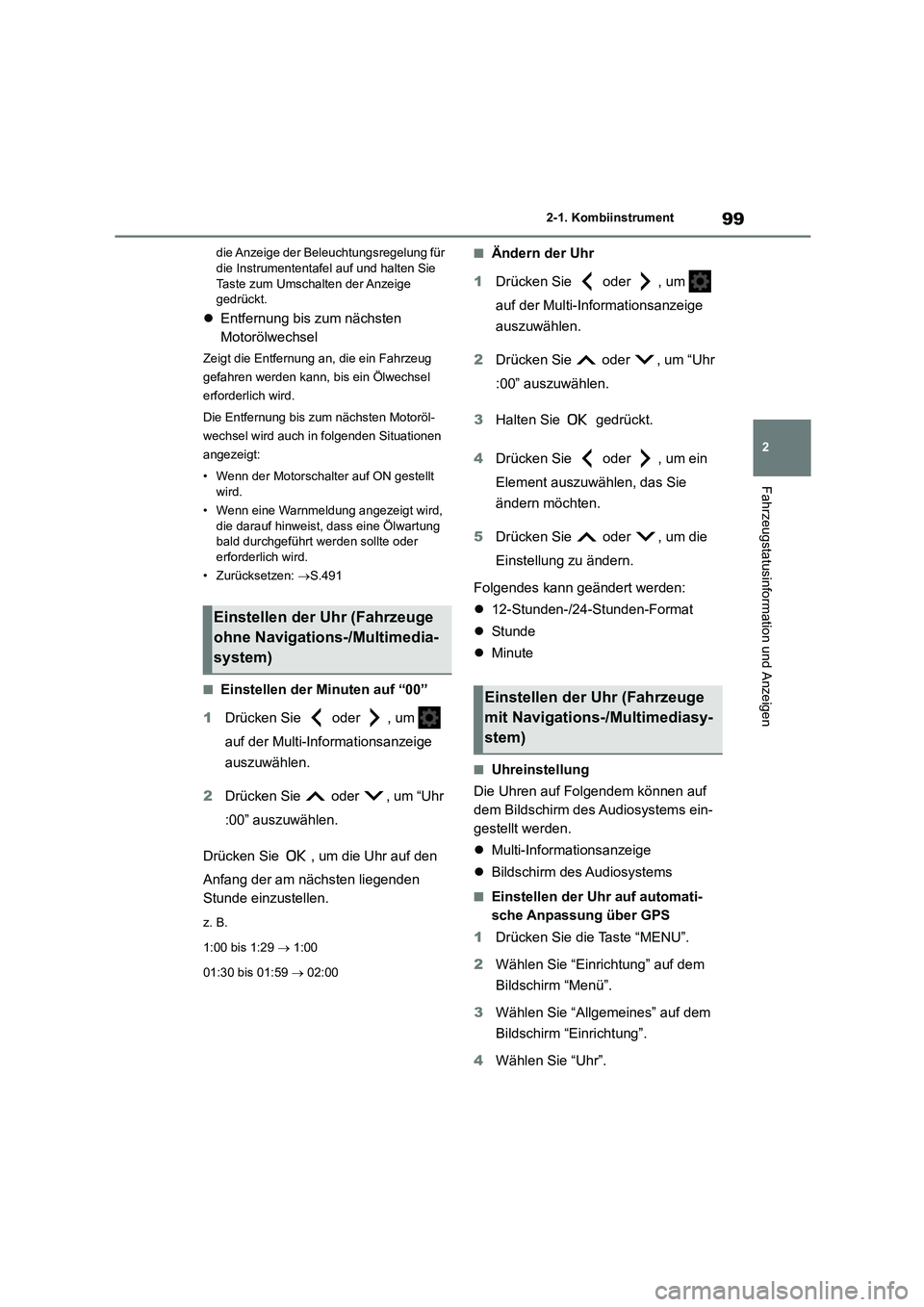

99
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
die Anzeige der Beleuchtungsregelung für die Instrumententafel auf und halten Sie
Taste zum Umschalten der Anzeige
gedrückt.
 Entfernung bis zum nächsten
Motorölwechsel
Zeigt die Entfernung an, die ein Fahrzeug
gefahren werden kann, bis ein Ölwechsel
erforderlich wird.
Die Entfernung bis zum nächsten Motoröl-
wechsel wird auch in folgenden Situationen
angezeigt:
• Wenn der Motorschalter auf ON gestellt
wird.
• Wenn eine Warnmeldung angezeigt wird, die darauf hinweist, dass eine Ölwartung
bald durchgeführt werden sollte oder
erforderlich wird.
• Zurücksetzen: S.491
■Einstellen der Minuten auf “00”
1 Drücken Sie oder , um
auf der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie oder , um “Uhr
:00” auszuwählen.
Drücken Sie , um die Uhr auf den
Anfang der am nächsten liegenden
Stunde einzustellen.
z. B.
1:00 bis 1:29  1:00
01:30 bis 01:59  02:00
■Ändern der Uhr
1 Drücken Sie oder , um
auf der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie oder , um “Uhr
:00” auszuwählen.
3 Halten Sie gedrückt.
4 Drücken Sie oder , um ein
Element auszuwählen, das Sie
ändern möchten.
5 Drücken Sie oder , um die
Einstellung zu ändern.
Folgendes kann geändert werden:
 12-Stunden-/24-Stunden-Format
 Stunde
 Minute
■Uhreinstellung
Die Uhren auf Folgendem können auf
dem Bildschirm des Audiosystems ein-
gestellt werden.
 Multi-Informationsanzeige
 Bildschirm des Audiosystems
■Einstellen der Uhr auf automati-
sche Anpassung über GPS
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
Einstellen der Uhr (Fahrzeuge
ohne Navigations-/Multimedia-
system)
Einstellen der Uhr (Fahrzeuge
mit Navigations-/Multimediasy-
stem)

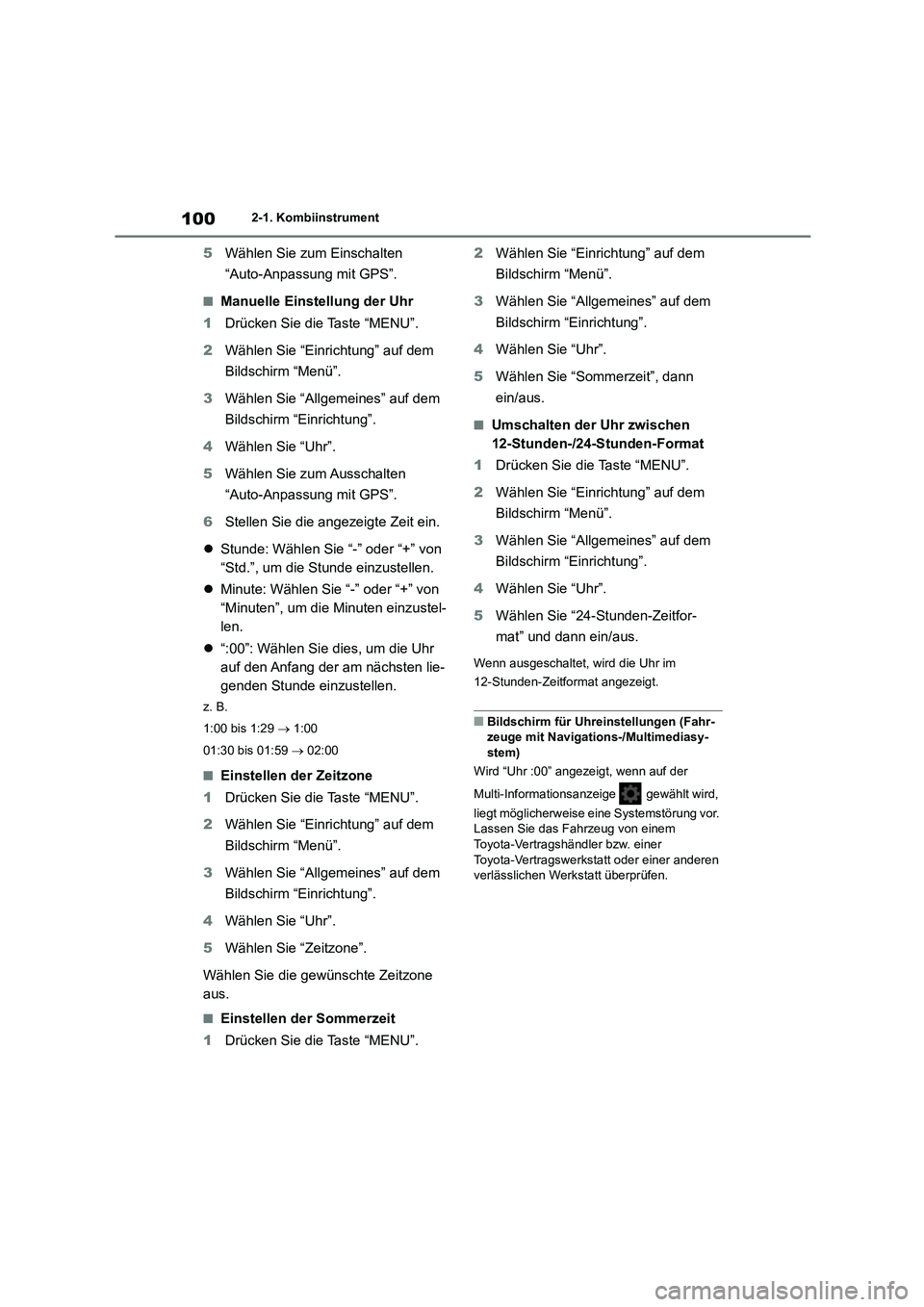

1002-1. Kombiinstrument
5Wählen Sie zum Einschalten
“Auto-Anpassung mit GPS”.
■Manuelle Einstellung der Uhr
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
5 Wählen Sie zum Ausschalten
“Auto-Anpassung mit GPS”.
6 Stellen Sie die angezeigte Zeit ein.
 Stunde: Wählen Sie “-” oder “+” von
“Std.”, um die Stunde einzustellen.
 Minute: Wählen Sie “-” oder “+” von
“Minuten”, um die Minuten einzustel-
len.
 “:00”: Wählen Sie dies, um die Uhr
auf den Anfang der am nächsten lie-
genden Stunde einzustellen.
z. B.
1:00 bis 1:29  1:00
01:30 bis 01:59  02:00
■Einstellen der Zeitzone
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
5 Wählen Sie “Zeitzone”.
Wählen Sie die gewünschte Zeitzone
aus.
■Einstellen der Sommerzeit
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
5 Wählen Sie “Sommerzeit”, dann
ein/aus.
■Umschalten der Uhr zwischen
12-Stunden-/24-Stunden-Format
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
5 Wählen Sie “24-Stunden-Zeitfor-
mat” und dann ein/aus.
Wenn ausgeschaltet, wird die Uhr im
12-Stunden-Zeitformat angezeigt.
■Bildschirm für Uhrein stellungen (Fahr-
zeuge mit Navigations-/Multimediasy-
stem)
Wird “Uhr :00” angezeigt, wenn auf der
Multi-Informationsanzeige gewählt wird,
liegt möglicherweise eine Systemstörung vor. Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt überprüfen.
