VARNING!(Fortsättning)
• Sätt inte fast tillbehör, dekaler
(inklusive transparenta etiketter)
eller andra föremål på radarsensorn,
radarsensorskyddet eller ytan runt
omkring.
• Utsätt inte radarsensorn eller
omgivande yta för en hård stöt. Låt
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning
kontrollera bilen om radarsensorn,
frontgrillen eller främre stötfångaren
har utsatts för en kraftig stöt.
• Ta inte isär radarsensorn.
• Varken radarsensor eller
radarsensorskydd får modifieras eller
lackeras.
• I följande fall måste radarsensorn
omkalibreras. Kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning för
information.
– När radarsensorn eller frontgrillen
demonteras och installeras, eller
byts ut
– Vid byte av främre stötfångaren
Undvik funktionsstörning i
frontkameran
Observera följande
säkerhetsanvisningar. Frontkameran
kommer annars eventuellt inte att
fungera korrekt vilket kan leda till en
olycka med svåra eller livshotande
skador som följd.
• Håll alltid vindrutan ren.
– Om vindrutan är smutsig eller täckt
av en oljig hinna, vattendroppar,
snö etc, ska den rengöras.
– Om vindrutan har en
vattenavstötande beläggning måste
vindrutetorkarna ändå används för
att avlägsna vattendroppar och
liknande från ytan på vindrutan
framför frontkameran.
VARNING!(Fortsättning)
– Om vindrutans insida är smutsig där
den frontkameran är monterad ska
du kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
• Fäst inga dekaler, t.ex. transparenta
dekaler eller andra föremål framför
frontkameran på vindrutans utsida
(skuggad yta på bilden).
AFrån vindrutans övre del till cirka
1 cm under frontkamerans nedre del
BCirka 20 cm (Cirka 10 cm åt höger
och vänster från mitten på
frontkameran)
• Om den del av vindrutan som är
framför frontkameran är immig eller
täckt av kondens eller is ska du ta
bort imma, kondens eller is med
avimningsfunktionen. (→Sid. 307)
• Om vindrutetorkarna inte helt kan
avlägsna vattendropparna från ytan
på vindrutan framför frontkameran
ska torkarbladen bytas ut.
• Fäst inte tonad film på vindrutan.
• Byt vindruta om den är skadad eller
sprucken. Efter byte av vindruta
måste frontkameran omkalibreras.
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning för information.
• Låt inte vätskor komma i kontakt med
frontkameran.
• Se till att starkt ljus inte skiner in i
frontkameran.
4.5 Använda körstödssystemen
160

– Vid körning på en plats där det
omgivande ljuset ändras snabbt, till
exempel vid infarten till eller
utfarten från en tunnel.
– När fordonet inte har körts under en
viss tid efter det att hybridsystemet
har startats
– Vid en vänster- eller högersväng
och några sekunder efter en
vänster- eller högersväng
– Vid körning i en kurva och i några
sekunder efter körning i en kurva
– Om bilen sladdar
– Om främre delen av bilen höjs eller
sänks
– Om hjulen är felriktade
– Om ett torkarblad skymmer
frontkameran
– Bilen körs i extremt hög hastighet
– Vid körning i backe
– Om radarsensorn eller
frontkameran är felriktade
• I några situationer, som följande,
erhålls eventuellt inte tillräcklig
bromskraft vilket hindrar systemet
från att fungera på rätt sätt:
– Om bromsfunktionerna inte kan
arbeta fullt ut, t.ex. om delarna i
bromssystemet är extremt kalla,
extremt heta eller våta
– Om underhållet av bilen är eftersatt
(bromsar eller däck är utslitna,
däcktrycket är felaktigt osv.)
– När fordonet körs på en grusväg
eller något annat halt vägunderlag
*1Gäller fordon som är avsedda för
länder/områden där detektering av
cyklister inte är möjlig (→Sid. 171)
*2Gäller fordon som är avsedda för
länder/områden där detektering av
fotgängare och/eller cyklister är möjlig
(→Sid. 171)
Om VSC är inaktiverat
• Om VSC är inaktiverat (→sid. 256) är
även den aktiva bromsassistansen och
inbromsning i det aktiva krockskyddet
inaktiverade.
• Varningslampan PCS tänds och "VSC
Turned OFF Pre-Collision Brake
System Unavailable" visas på
informationsdisplayen.
4.5.3 LTA (Körfilsassistans)*
*I förekommande fall
Vid körning på motorvägar med vita
(gula) körfältsmarkeringar larmar den här
funktionen föraren om bilen lämnar sitt
körfält eller riktning
*och ger assistans
genom att vrida ratten för att hålla bilen i
sitt körfält eller riktning
*. Systemet ger
styrassistans när den aktiva farthållaren
från 0 km/tim håller bilen i sitt körfält.
LTA -systemet känner av vita (gula)
körfältsmarkeringar eller en riktning
*
med frontkameran. Det känner även av
framförvarande fordon med
frontkameran och radar.
*Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en vägkant
4.5 Använda körstödssystemen
178

VARNING!(Fortsättning)
• När displayen för
uppföljningskörning visas
(→sid. 183) och det framförvarande
fordonet kränger. (Din bil kan
eventuellt kränga på samma sätt och
avvika från körfältet.)
• När displayen för
uppföljningskörning visas
(→sid. 183) och det framförvarande
fordonet avviker från sitt körfält.
(Din bil kan eventuellt följa det
framförvarande fordonet och också
byta fil.)
• När displayen för
uppföljningskörning visas
(→sid. 183) och det framförvarande
fordonet körs extremt nära
vänstra/högra körfältslinjen. (Din bil
kan eventuellt följa det
framförvarande fordonet och också
byta fil.)
• Bilen körs i en snäv kurva.
• Föremål eller mönster som kan
misstas för vita (gula)
körfältsmarkeringar finns vid sidan
av vägen (räcken, reflekterande
stolpar, etc.).
• Bilen körs där vägen delar sig, vägar
går samman, etc.
VARNING!(Fortsättning)
• Märken efter asfaltreparation, vita
(gula) markeringar, etc. finns på
grund av vägarbeten.
• Det förekommer skuggor på vägen
som löper parallellt med, eller täcker,
de vita (gula) linjerna.
• Bilen körs ett område utan vita (gula)
körfältsmarkeringar, t.ex. framför en
vägtull, en biljettkontroll, eller vid en
vägkorsning.
• De vita (gula) körfältsmarkeringarna
är spruckna, det förekommer
upphöjda kantmarkeringar eller
stenar.
• De vita (gula) körfältsmarkeringarna
syns inte eller är svåra att upptäcka
på grund av sand, etc.
• Bilen körs på vägbana som blivit våt
av regn, stillastående vatten, etc.
• Körfältsmarkeringar är gula (som kan
vara svårare att upptäcka än de som
är vita).
4.5 Använda körstödssystemen
180

Ytan innanför visade linjer är vit
Indikerar att systemet känner av vita
(gula) linjer eller en riktning
*.Om
bilen lämnar sitt körfält blinkar de
vita linjerna, som visas på bilens sida,
med orange sken.
Ytan i visade linjer är svart
Indikerar att systemet inte kan känna
av vita (gula) linjer eller en riktning,
*
eller att det har stängts av tillfälligt.*Gränsen mellan asfalt och
vägkanten, t.ex. gräs, jord eller en
vägkant
DDisplay för uppföljningskörning
Visas när informationsdisplayen
växlar till förarstödssystemets
informationsskärm.
Indikerar att styrassistansen i
körfältsassistansen är aktiv genom
att den övervakar det framförvarande
fordonets position.
När uppföljningskörningen visas, om
det framförvarande fordonet rör sig
kan din bil röra sig på samma sätt. Var
alltid uppmärksam på omgivningenoch använd ratten när det behövs för
att korrigera bilens riktning och
säkerställa säkerheten.
Driftsvillkor för respektive funktion
• Körfilsvarning, funktion
Den här funktionen aktiveras när
samtliga nedanstående
förutsättningar uppfylls.
– LTA är aktiverat.
– Körhastigheten är lägst cirka
50 km/tim.
*1
– Systemet känner av vita (gula)
körfältslinjer eller en riktning*2.
(Om en vit [gul] linje eller riktning*2
bara detekteras på en sida kommer
systemet att bara aktiveras på den
detekterade sidan.)
– Körfältets bredd är minst cirka 3 m.
– Körriktningsvisaren används inte.
(Modeller med BSM: Utom när en
annan bil är i körfältet på sidan som
körriktningsvisaren indikerade)
– Bilen körs inte i en snäv kurva.
– Inga systemstörningar känns av.
(→Sid. 186)
*1Funktionen aktiveras även om bilens
hastighet är lägre än cirka 50 km/tim
när körfältsassistansen är aktiverad.
*2Gränsen mellan asfalt och
vägkanten, t.ex. gräs, jord eller
vägkant
• Styrassistansfunktion
Den här funktionen aktiveras när
samtliga följande förutsättningar
uppfylls, utöver
driftsförutsättningarna för
körfilsvarningen.
– ”Styrningskontroll” i
på
informationsdisplayen är inställd på
”ON”. (→Sid. 431)
– Bilen varken accelereras eller
bromsas in till minst ett fastställt
värde.
– Ratten används inte med en kraft
som är lämplig för filbyte.
– ABS, VSC, TRC och PCS är inte
aktiva.
– TRC eller VSC är inte avstängda.
4.5 Använda körstödssystemen
184

• När systemet bedömer att föraren inte
håller händerna på ratten medan
systemet är aktiverat.
Om föraren fortsätter att inte ha
händerna på ratten hörs
summertonen, föraren varnas och
funktionen stängs tillfälligt av. Denna
varning fungerar på samma sätt när
föraren oupphörligt bara använder
ratten med små vridningar.
• Om systemet fastställer att bilen
eventuellt inte kommer att svänga
och istället avvika från sitt körfält vid
körning i en kurva.
Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte. Dessutom, om
systemet bedömer att bilen körs i en
kurva kan varningarna ske tidigare än
vid körning på en rak väg.
• När systemet bedömer att föraren kör
utan att hålla i ratten medan
rattassistansen i
styrassistansfunktionen är aktiv.
Om föraren fortsätter att köra utan att
hålla i ratten och rattassistansen är
aktiv hörs summertonen och föraren
varnas. För varje gång summertonen
hörs blir den längre.
Trötthetsvarnare, funktion
Om systemet bedömer att föraren har
tagit händerna från ratten medan
trötthetsvarnaren är aktiverad hörs en
summerton och ett
varningsmeddelande visas somuppmanar föraren att ta en rast
samtidigt som symbolen på bilden visas
på informationsdisplayen.
Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte.
Varningsmeddelande
Om följande varningsmeddelande visas
på informationsdisplayen och
LTA-indikatorn tänds med orange sken
ska du följa lämplig metod för
felsökning. Dessutom, om ett annat
varningsmeddelande visas ska du följa
anvisningarna i på skärmen.
• ”LTA Malfunction Visit Your Dealer”
(Funktionsstörning i LTA Besök din
återförsäljare)
Systemet fungerar eventuellt inte på
rätt sätt. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
• ”LTA Unavailable” (LTA är ej
tillgängligt)
Systemet har tillfälligt stängts av på
grund av funktionsstörning i en annan
sensor än frontkameran. Stäng av
LTA-systemet, vänta en kort stund och
slå därefter på LTA-systemet igen.
• ”LTA Unavailable at Current Speed”
Funktionen kan inte användas
eftersom körhastigheten överskrider
driftsområdet för LTA. Kör
långsammare.
4.5 Använda körstödssystemen
186

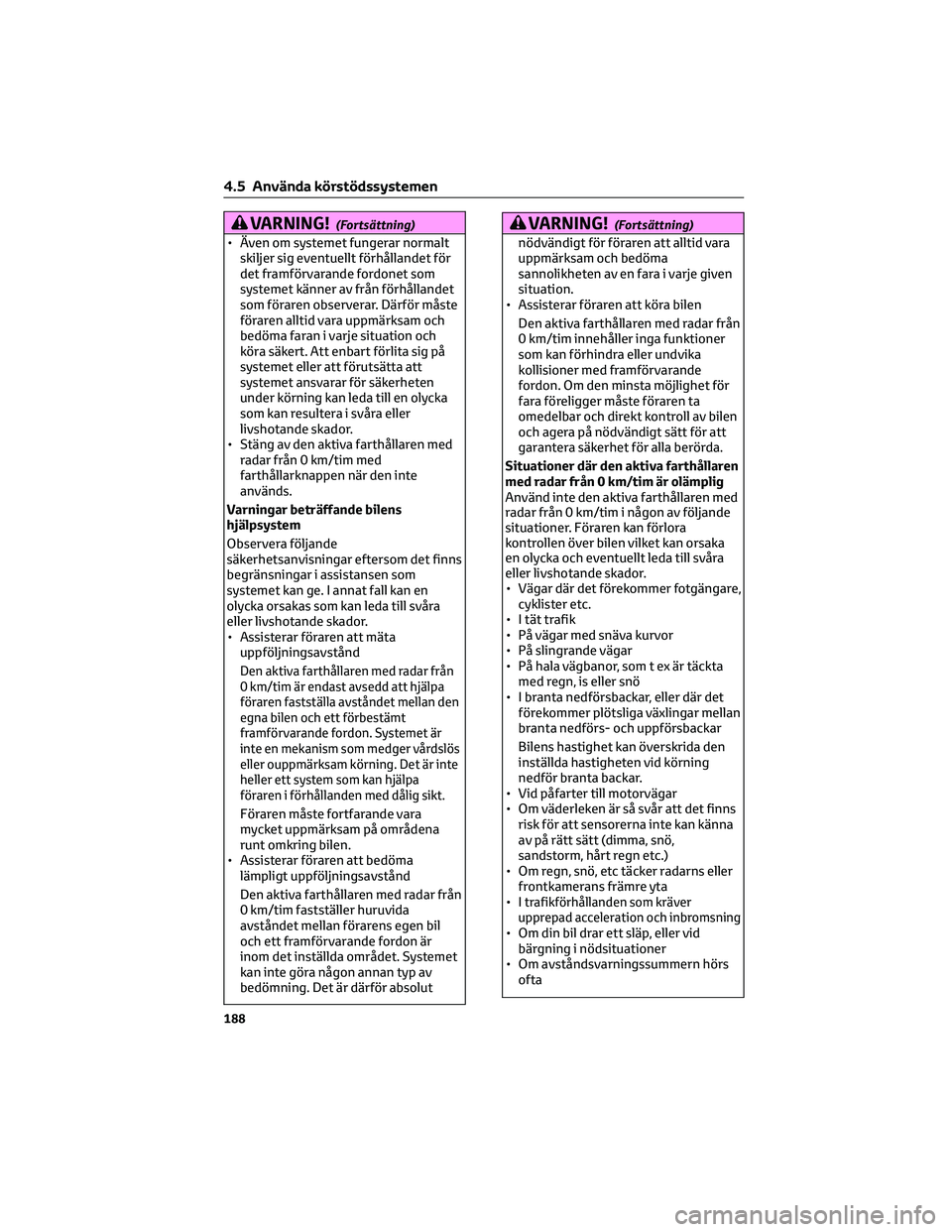

VARNING!(Fortsättning)
• Även om systemet fungerar normalt
skiljer sig eventuellt förhållandet för
det framförvarande fordonet som
systemet känner av från förhållandet
som föraren observerar. Därför måste
föraren alltid vara uppmärksam och
bedöma faran i varje situation och
köra säkert. Att enbart förlita sig på
systemet eller att förutsätta att
systemet ansvarar för säkerheten
under körning kan leda till en olycka
som kan resultera i svåra eller
livshotande skador.
• Stäng av den aktiva farthållaren med
radar från 0 km/tim med
farthållarknappen när den inte
används.
Varningar beträffande bilens
hjälpsystem
Observera följande
säkerhetsanvisningar eftersom det finns
begränsningar i assistansen som
systemet kan ge. I annat fall kan en
olycka orsakas som kan leda till svåra
eller livshotande skador.
• Assisterar föraren att mäta
uppföljningsavstånd
Den aktiva farthållaren med radar från
0 km/tim är endast avsedd att hjälpa
föraren fastställa avståndet mellan den
egna bilen och ett förbestämt
framförvarande fordon. Systemet är
inte en mekanism som medger vårdslös
eller ouppmärksam körning. Det är inte
heller ett system som kan hjälpa
föraren i förhållanden med dålig sikt.
Föraren måste fortfarande vara
mycket uppmärksam på områdena
runt omkring bilen.
• Assisterar föraren att bedöma
lämpligt uppföljningsavstånd
Den aktiva farthållaren med radar från
0 km/tim fastställer huruvida
avståndet mellan förarens egen bil
och ett framförvarande fordon är
inom det inställda området. Systemet
kan inte göra någon annan typ av
bedömning. Det är därför absolut
VARNING!(Fortsättning)
nödvändigt för föraren att alltid vara
uppmärksam och bedöma
sannolikheten av en fara i varje given
situation.
• Assisterar föraren att köra bilen
Den aktiva farthållaren med radar från
0 km/tim innehåller inga funktioner
som kan förhindra eller undvika
kollisioner med framförvarande
fordon. Om den minsta möjlighet för
fara föreligger måste föraren ta
omedelbar och direkt kontroll av bilen
och agera på nödvändigt sätt för att
garantera säkerhet för alla berörda.
Situationer där den aktiva farthållaren
med radar från 0 km/tim är olämplig
Använd inte den aktiva farthållaren med
radar från 0 km/tim i någon av följande
situationer. Föraren kan förlora
kontrollen över bilen vilket kan orsaka
en olycka och eventuellt leda till svåra
eller livshotande skador.
• Vägar där det förekommer fotgängare,
cyklister etc.
• I tät trafik
• På vägar med snäva kurvor
• På slingrande vägar
• På hala vägbanor, som t ex är täckta
med regn, is eller snö
• I branta nedförsbackar, eller där det
förekommer plötsliga växlingar mellan
branta nedförs- och uppförsbackar
Bilens hastighet kan överskrida den
inställda hastigheten vid körning
nedför branta backar.
• Vid påfarter till motorvägar
• Om väderleken är så svår att det finns
risk för att sensorerna inte kan känna
av på rätt sätt (dimma, snö,
sandstorm, hårt regn etc.)
• Om regn, snö, etc täcker radarns eller
frontkamerans främre yta
•
I trafikförhållanden som kräver
upprepad acceleration och inbromsning
• Om din bil drar ett släp, eller vid
bärgning i nödsituationer
• Om avståndsvarningssummern hörs
ofta
4.5 Använda körstödssystemen
188

Inaktivera och återaktivera farthållaren
1. Farthållningen inaktiveras med en
tryckning på avstängningsknappen.
Hastighetsinställningen inaktiveras
också när bromspedalen trampas ned.
2. Farthållningen återupptas med en
tryckning på "+RES"-reglaget.
Återaktivering är möjlig när bilens
hastighet är minst cirka 30 km/tim.
Farthållaren kan ställas in när
• Växelspaken är i D.
• Bilens hastighet överskrider cirka
30 km/tim.
Accelerera när bilens hastighet har
ställts in
• Bilen kan accelereras på normalt sätt.
Efter accelerationen återupptas den
inställda hastigheten.
• Även utan att inaktivera farthållaren
kan den inställda hastigheten ökas
genom att bilen först accelereras till
önskad hastighet och därefter trycks
reglaget ”-/SET” in för att ställa in den
nya hastigheten.
Automatisk bortkoppling av
farthållaren
Farthållaren upphör att hålla den
inställda farten i följande situationer.
• Bilens hastighet sjunker mer än cirka
16 km/tim under den inställda
hastigheten. I så fall behålls inte den
lagrade inställda hastigheten.
• Bilens verkliga hastighet är under
cirka 30 km/tim.• VSC är aktiverat.
• TRC är aktiverat under en viss tid.
• När VSC eller TRC inaktiveras genom
att knappen VSC OFF trycks in.
Om varningsmeddelandet för
farthållaren visas på
informationsdisplayen
Tryck en gång på huvudknappen till
farthållaren för att inaktivera systemet.
Tryck på knappen igen för att
återaktivera det. Om farthållaren inte
kan ställas in eller om den kopplas ur
omedelbart efter att den aktiverats kan
ett fel ha uppstått i farthållarsystemet.
Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
VARNING!
Undvik att farthållaren används av
misstag
Stäng av farthållaren med
avstängningsknappen när den inte ska
användas.
Situationer när det är olämpligt att
använda farthållaren
Använd inte systemet i någon av
följande situationer. Föraren kan
förlora kontrollen över bilen vilket kan
orsaka en olycka som kan leda till
allvarliga eller livshotande skador.
• I tät trafik
• På vägar med snäva kurvor
• På slingrande vägar
• På hala vägbanor, som t ex är täckta
med regn, is eller snö
• På branta backar
Bilens hastighet kan överskrida den
inställda hastigheten vid körning
nedför branta backar.
• Om din bil drar ett släp, eller vid
bärgning i nödsituationer
4.5 Använda körstödssystemen
198

VARNING!(Fortsättning)
• På hala vägbanor, som t ex är täckta
med regn, is eller snö
• På branta backar
• Om din bil drar ett släp, eller vid
bärgning i nödsituationer
4.5.7 RSA (Vägskyltsavläsare)*
*I förekommande fall
RSA-systemet känner av specifika
vägskyltar med frontkameran och/eller
navigationssystemet (om uppgifter om
hastighetsbegränsning är tillgängliga)
för att informera föraren via displayen.
Om systemet bedömer att bilen körs
fortare än hastighetsbegränsningen,
utför förbjudna åtgärder, etc, enligt
detekterade vägskyltar förvarnas föraren
via synlig avisering och
aviseringssummer.
VARNING!
Innan du använder RSA
Förlita dig inte enbart på
RSA-systemet. RSA är ett system som
bistår föraren med information. Det
ersätter dock inte förarens egen syn
och uppmärksamhet. Kör alltid säkert
genom att noga uppmärksamma
gällande trafikbestämmelser.
Indikering på informationsdisplay
Om frontkameran känner av en skylt
och/eller information om en skylt finns i
navigationssystemet så visas skylten på
informationsdisplayen.• Om information från
förarstödsystemet har valts kan upp
till 3 skyltar visas. (→Sid. 84)
• Om en annan flik än information om
förarstödssystemet väljs visas
följande typer av vägskyltar.
(→Sid. 84)
– Skylt för hastighetsbegränsning
börjar/upphör
– Fartbegränsningsrelaterad skylt
(motorväg, tättbebyggt område
eller bostadsområde)
– Förbudsskylt upphör
– Skylt för förbjuden infart
*(när
meddelande är nödvändigt)
– Fartbegränsningsskylt med
tilläggstavla (endast påfart)
Om andra skyltar än
hastighetsbegränsningsskyltar känns
av visas de i en överlappande trave
under den aktuella
hastighetsbegränsningsskylten.
*Modeller med navigationssystem
4.5 Använda körstödssystemen
201
4
Körning
