2022 TOYOTA CAMRY kufr

4846-3. Údržba svépomocí
CAMRY_HV_EE_CZ
■Couvací světla (typ se žárovkou)
Otevřete víko kufru a vyjměte
příchytky.
Částečně odstraňt e kryt víka
kufru.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
1
2
3
4

4856-3. Údržba svépomocí
CAMRY_HV_EE_CZ
6
Údržba a péče
Nasaďte novou žárovku, pak
namontujte patici žárovky do
jednotky světla jejím zasunutím
a otočením doprava.
Nainstalujte zpět kryt víka kufru
pomocí příchytek.
5
6

4866-3. Údržba svépomocí
CAMRY_HV_EE_CZ
■Zadní směrová světla (typ se žárovkou)
Otevřete kufr a nalepte ochran-
nou pásku na karoserii vozi-
dla kolem jednotky světla.
Použijte maskovací pásku atd.
Nepoužívejte pásku na potrubí,
protože ta může při odstraňování
zanechávat zbytky nebo poško-
dit lak.
Vyjměte kryt.
Zasuňte plochý šroubovák
mezi kryt a jednotku světel
a vypačte kryt v několika
polohách dle obrázku,
abyste rozpojili úchyty (vy-
značeny čárkovanou čarou).
Zatáhněte kryt směrem
k zadní části vozidla, abyste
rozpojili úchyty (vyznačeny
čárkovanou čarou) a kryt
vyjměte.
Abyste zabránili poškrábání vo-
zidla, omotejte špičku plochého
šroubováku hadříkem atd.
Vyjměte 2 šroubky.
1
2
1
2
3

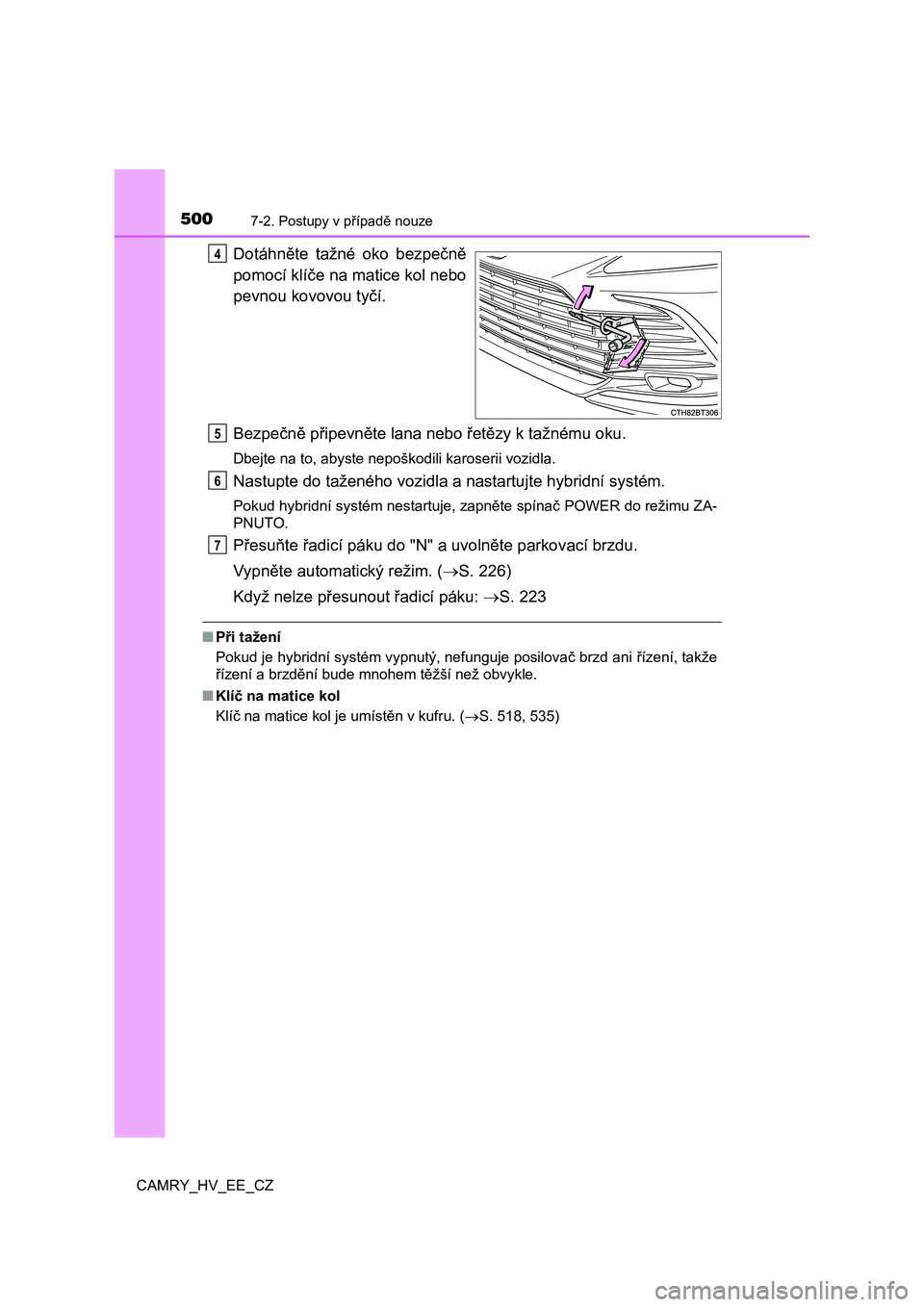

5007-2. Postupy v případě nouze
CAMRY_HV_EE_CZ
Dotáhněte tažné oko bezpečně
pomocí klíče na matice kol nebo
pevnou kovovou tyčí.
Bezpečně připevněte lana nebo řetězy k tažnému oku.
Dbejte na to, abyste nepoškodili karoserii vozidla.
Nastupte do taženého vozidla a nastartujte hybridní systém.
Pokud hybridní systém nestartuje, zapněte spínač POWER do režimu ZA-
PNUTO.
Přesuňte řadicí páku do "N" a uvolněte parkovací brzdu.
Vypněte automatický režim. ( S. 226)
Když nelze přesunout řadicí páku: S. 223
■Při tažení
Pokud je hybridní systém vypnutý, nefunguje posilovač brzd ani řízení, takže
řízení a brzdění bude mnohem těžší než obvykle.
■ Klíč na matice kol
Klíč na matice kol je umístěn v kufru. ( S. 518, 535)
4
5
6
7

5207-2. Postupy v případě nouze
CAMRY_HV_EE_CZ
Zvedněte háček krytu podlahy
na podlaze kufru.
Zajistěte kryt podlahy použitím
háčku.
Vyjměte sadu pro nouzovou
opravu pneumatiky.
Vyjmutí sady pro nouz ovou opravu pneumatiky
1
2
3

5377-2. Postupy v případě nouze
CAMRY_HV_EE_CZ
7
Když nastanou potíže
Zvedněte háček krytu podlahy
na podlaze kufru.
Zajistěte kryt podlahy použitím
háčku.
Vyjměte zvedák.
Vyjmutí zvedáku
1
2
3
Vozidla s kompaktním
rezervním kolem
Vozidla s plnohodnotným
rezervním kolem

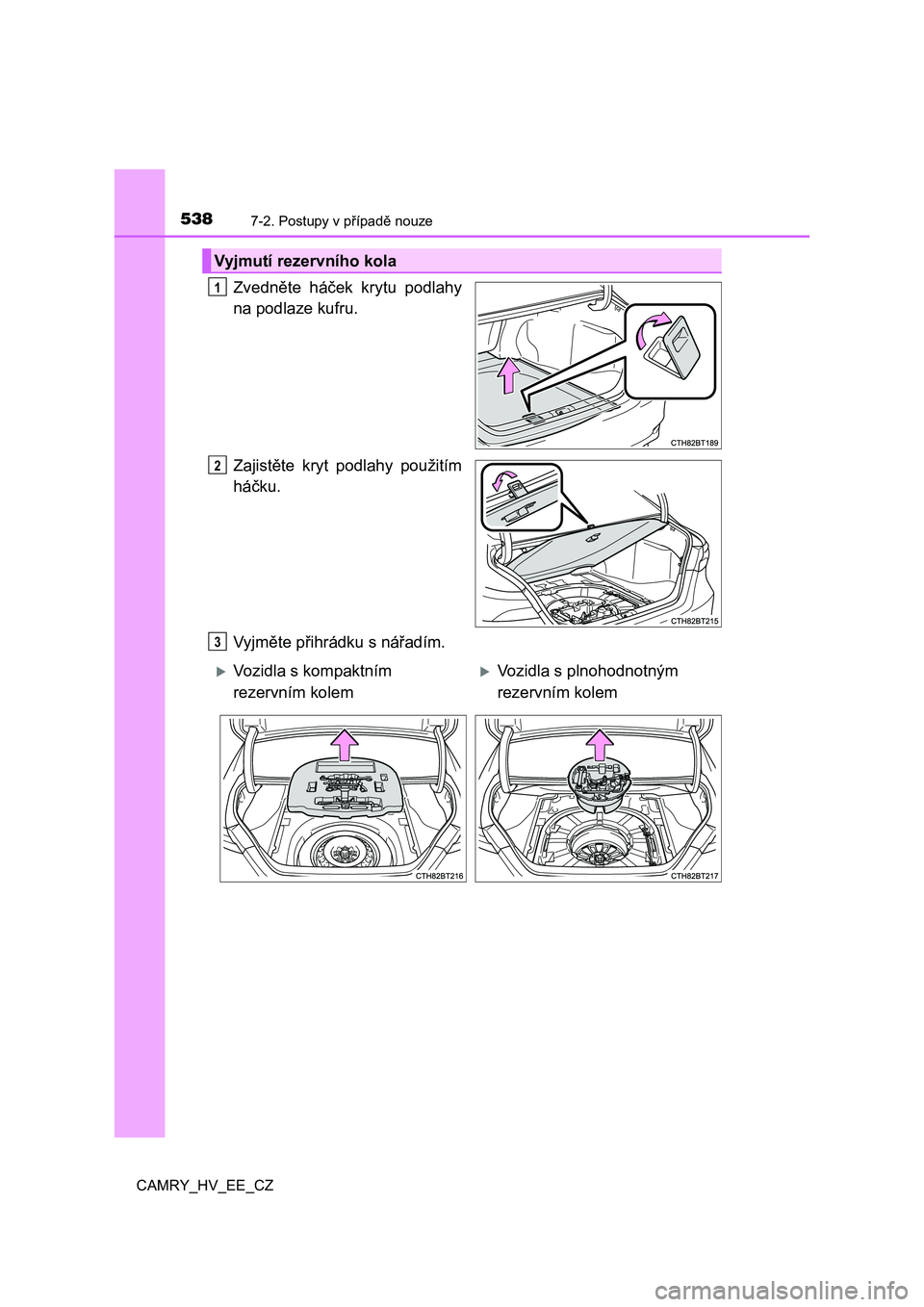

5387-2. Postupy v případě nouze
CAMRY_HV_EE_CZ
Zvedněte háček krytu podlahy
na podlaze kufru.
Zajistěte kryt podlahy použitím
háčku.
Vyjměte přihrádku s nářadím.
Vyjmutí rezervního kola
1
2
3
Vozidla s kompaktním
rezervním kolem
Vozidla s plnohodnotným
rezervním kolem

5497-2. Postupy v případě nouze
CAMRY_HV_EE_CZ
7
Když nastanou potíže
■Dveře
Použijte mechanický klíč
( S. 155) k provedení následu-
jících činností (pouze dveře
řidiče):
Zamknutí všech dveří
Zavření oken (otočit a držet)*
Odemknutí všech dveří
Otevření oken (otočit a držet)*
*: Toto nastavení musí být přizpůsobeno u kteréhokoliv autorizova ného
prodejce nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.
■Kufr
Pro otevření oto čte mechanickým
klíčem doprava.
Když elektronický klíč řádně nefunguje
Pokud je komunikace mezi elektronickým klíčem a vozidlem přeru-
šena ( S. 172) nebo elektronický klíč nelze použít z důvodu vybité
baterie, systém Smart Entry & Start a bezdrátové dálkové ovládá ní
není možné použít. V takových případech mohou být otevřeny
dveře a kufr a nastartován hyb ridní systém níže uvedeným po-
stupem.
Odemknutí a zamknutí dveří, ode mknutí kufru a funkce vázané na
klíč
1
2
3
4
