2022 TOYOTA CAMRY sensor

3334-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
■Weergave afstand
Weergave sensorsignalering, afstand tot object
(auto's met Parking Support Brake)
Display
Globale afstand tot object
Binnenste sensoren voor en achterHoeksensoren voor en achter
Ve r
weg
Dichtbij Binnenste sensor voor:
100 cm - 60 cm
Binnenste sensor achter:
150 cm - 60 cm

60 cm - 45 cm60 cm - 45 cm
45 cm - 30 cm45 cm - 30 cm
30 cm - 15 cm30 cm - 15 cm
Minder dan 15 cmMinder dan 15 cm
CAMRY_HV_OM_Europe_OM33F05E.book Page 333
Wednesday, January 20, 2021 6:09 PM

3344-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE■
Werking zoemer en af
stand tot een object
Een zoemer klinkt als de sensoren in werking zijn.
● De geluidssignalen volgen elkaar sneller op naarmate de auto dichter
bij het object komt.
Als de auto het object genaderd is tot de volgende afstand, klinkt er een
continu geluidssignaal: ongeveer 30 cm.
● Als er gelijktijdig 2 of meer objecten worden gesignaleerd, reageert het
zoemersysteem op het dichtstbijzijnde object. Als een of beide obsta-
kels dichter bij de auto komen dan hierboven vermeld staat, klinkt er
een langdurig piepsignaal, gevolgd door elkaar snel opvolgende piep-
signalen.
● Functie automatisch dempen zoemer
Als, terwijl de zoemer klinkt, de afstand tussen de auto en het gesigna-
leerde object niet kleiner wordt, wordt de zoemer automatisch gedempt.
(Als de afstand tussen de auto en het object echter 30 cm of minder is,
werkt de functie niet.)
Ongeveer 100 cm
Ongeveer 150 cm
Ongeveer 60 cm
Het schema toont het detectiebereik
van de sensoren. Houd er rekening
mee dat de sensoren geen objecten
kunnen signaleren die zich extreem
dicht bij de auto bevinden.
Het bereik van de sensoren kan ver-
schillend zijn, afhankelijk van bijvoor-
beeld de vorm van het object.
Detectiebereik van de sensoren (auto's met Parking Support Brake)
1
2
3
CAMRY_HV_OM_Europe_OM33F05E.book Page 334 Wednesday, January 20, 2021 6:09 PM

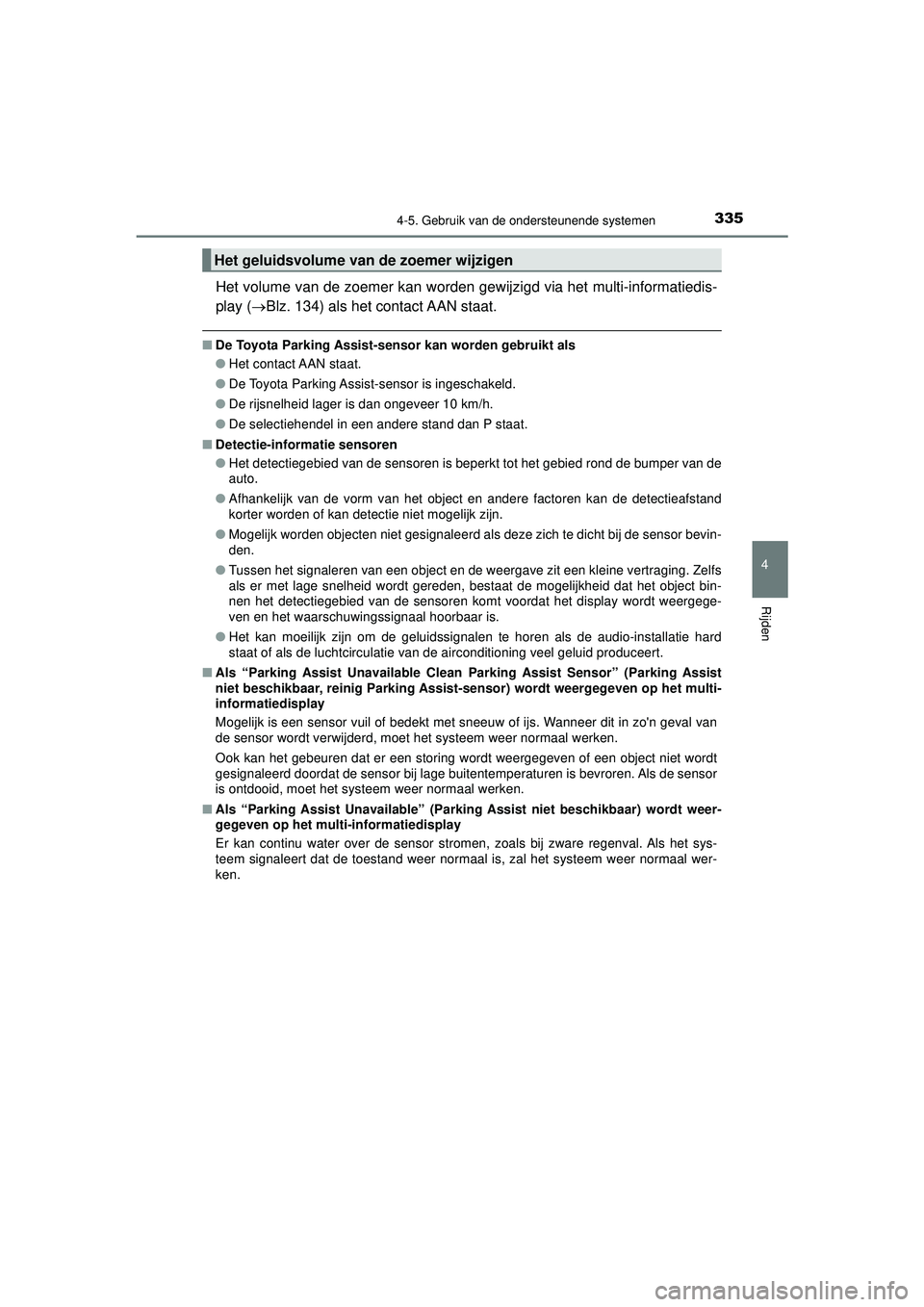

3354-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
Het volume van de zoemer kan worden gewijzigd via het multi-informatiedis-
play (Blz. 134) als het contact AAN staat.
■De Toyota Parking Assist-sensor kan worden gebruikt als
●Het contact AAN staat.
● De Toyota Parking Assist-sensor is ingeschakeld.
● De rijsnelheid lager is dan ongeveer 10 km/h.
● De selectiehendel in een andere stand dan P staat.
■ Detectie-informatie sensoren
●Het detectiegebied van de sensoren is beperkt tot het gebied rond de bumper van de
auto.
● Afhankelijk van de vorm van het object en andere factoren kan de detectieafstand
korter worden of kan detectie niet mogelijk zijn.
● Mogelijk worden objecten niet gesignaleerd als deze zich te dicht bij de sensor bevin-
den.
● Tussen het signaleren van een object en de weergave zit een kleine vertraging. Zelfs
als er met lage snelheid wordt gereden, bestaat de mogelijkheid dat het object bin-
nen het detectiegebied van de sensoren komt voordat het display wordt weergege-
ven en het waarschuwingssignaal hoorbaar is.
● Het kan moeilijk zijn om de geluidssignalen te horen als de audio-installatie hard
staat of als de luchtcirculatie van de airconditioning veel geluid produceert.
■ Als “Parking Assist Unavailable Clean Parking Assist Sensor” (Parking Assist
niet beschikbaar, reinig Parking Assist- sensor) wordt weergegeven op het multi-
informatiedisplay
Mogelijk is een sensor vuil of bedekt met sneeuw of ijs. Wanneer dit in zo'n geval van
de sensor wordt verwijderd, moet het systeem weer normaal werken.
Ook kan het gebeuren dat er een storing wordt weergegeven of een object niet wordt
gesignaleerd doordat de sensor bij lage buitentemperaturen is bevroren. Als de sensor
is ontdooid, moet het systeem weer normaal werken.
■ Als “Parking Assist Unavailable” (Parki ng Assist niet beschikbaar) wordt weer-
gegeven op het multi-informatiedisplay
Er kan continu water over de sensor stromen, zoals bij zware regenval. Als het sys-
teem signaleert dat de toestand weer norm aal is, zal het systeem weer normaal wer-
ken.
Het geluidsvolume van de zoemer wijzigen
CAMRY_HV_OM_Europe_OM33F05E.book Page 335 Wednesday, January 20, 2021 6:09 PM

3364-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
WAARSCHUWING
■Bij gebruik van de Toyota Parking Assist-sensor
Neem de volgende voorzorgsmaatregelen in acht.
Anders kan een ongeval het gevolg zijn.
● Rijd als het systeem is ingeschakeld niet harder dan 10 km/h.
● Het detectiegebied van de sensoren en de reactietijden zijn beperkt. Controleer tij-
dens het voor- of achteruitrijden of de omgeving (vooral naast de auto) veilig is en
rijd langzaam. Regel de snelheid met het rempedaal.
● Monteer geen accessoires binnen de detectiegebieden van de sensoren.
● Objecten direct onder de bumper worden niet waargenomen.
Smalle paaltjes of objecten die lager zijn dan de sensor worden mogelijk niet gesig-
naleerd wanneer u ze nadert, zelfs als ze eerder wel zijn gesignaleerd.
CAMRY_HV_OM_Europe_OM33F05E.book Page 336 Wednesday, January 20, 2021 6:09 PM

3374-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
WAARSCHUWING
■Sensoren
De staat van de auto en de omgeving kunnen van invloed zijn op de capaciteit van
de sensor om een object correct te signaleren. Specifieke situaties waarin dit voor
kan komen ziet u hieronder.
● Er zit vuil, sneeuw of ijs op de sensor. (Het reinigen van de sensoren zal het pro-
bleem oplossen.)
● De sensor is bevroren. (Het ontdooien van de sensor zal het probleem oplossen.)
Vooral bij lage buitentemperaturen kan het gebeuren dat er ten gevolge van een
bevroren sensor een abnormaal beeld te zien is op het display of dat objecten niet
worden gesignaleerd.
● De sensor is op een of andere manier afgedekt.
● De auto helt sterk over naar één zijde.
● De auto rijdt op een bijzonder hobbelige weg, op een helling, op grind of op gras.
● Er is veel omgevingslawaai rond de auto van claxons, motorfietsmotoren, lucht-
remmen van vrachtwagens of andere geluidsbronnen die ultrasone geluidsgolven
produceren.
● Er is een andere auto uitgerust met Parking Assist-sensoren in de nabije omge-
ving.
● De sensor is bedekt met een laklaag of een overvloedige hoeveelheid regenwater.
● De sensor wordt doornat als gevolg van een overstroomde weg.
● De auto is uitgerust met een staafantenne, een draadloze antenne of mistlampen.
● Als de bumper of sensor een sterke schok ondergaat.
● De auto nadert een hoge of gebogen stoeprand.
● Het detectiegebied wordt verkleind als gevolg van een object, zoals een verkeers-
bord.
● In fel zonlicht of zeer koud weer.
● Objecten direct onder de bumper worden niet waargenomen.
● Als het object zich te dicht bij de sensor bevindt.
● Als een niet-originele Toyota-wielophanging (bijvoorbeeld verlaagde wielop-
hanging) is gemonteerd.
● Er is een kentekenplaat met achtergrondverlichting gemonteerd.
Naast bovenstaande voorbeelden zijn er situaties waarin verkeersborden en andere
objecten vanwege hun vorm door de sensor dichterbij worden gezien dan ze in wer-
kelijkheid zijn.
CAMRY_HV_OM_Europe_OM33F05E.book Page 337 Wednesday, January 20, 2021 6:09 PM

3384-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
WAARSCHUWING
■Objecten die mogelijk niet goed worden gesignaleerd
Door de vorm van het object kan een sensor het mogelijk niet signaleren. Let goed
op bij de volgende objecten:
● Kabels, hekken, touwen, enz.
● Katoen, sneeuw en andere materialen die geluidsgolven absorberen
● Zeer hoekige objecten
● Lage objecten
● Hoge obstakels waarbij het bovenste deel uitsteekt in de richting van uw auto
● Mogelijk worden mensen die bepaalde soorten kleding dragen niet gesignaleerd.
■ Als de Toyota Parking A ssist-sensor in gebruik is
In de volgende gevallen werkt het systeem mogelijk niet goed als gevolg van een
storing in een sensor, enz. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
● Het bedieningsdisplay van de Toyota Parking Assist-sensor knippert en er klinkt
een zoemer terwijl er geen object is gesignaleerd.
● Als het gedeelte rond de sensor in aanraking komt met iets of wordt blootgesteld
aan een krachtige schok.
● Als de bumper ergens tegenaan komt.
● Als het display continu te zien is en er geen piepsignaal klinkt, behalve wanneer
het volume van de zoemer is gedempt.
● Controleer eerst de sensor als er een weergavefout optreedt.
Als de fout zich voordoet terwijl er geen ijs, sneeuw of modder op de sensor zit, is
de sensor waarschijnlijk defect.
■ Opmerkingen bij het wassen van de auto
Stel de omgeving van de sensoren niet bloot aan sterke waterstralen of stoom.
Anders kan de sensor defect raken.
● Spuit bij het wassen van de auto met een hogedrukreiniger niet rechtstreeks op de
sensoren, omdat dit er toe kan leiden dat een sensor niet meer goed werkt.
● Richt bij het wassen van de auto met stoom de stoom niet rechtstreeks op de sen-
soren, omdat dit er toe kan leiden dat een sensor niet meer goed werkt.
● Schakel bij het wassen van de auto in een wasstraat de Toyota Parking Assist-sen-
sor uit.
CAMRY_HV_OM_Europe_OM33F05E.book Page 338 Wednesday, January 20, 2021 6:09 PM

3394-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
Multi-informatiedisplay
Inschakelen/uitschakelen van de RCTA. (Blz. 340)
Indicatoren in buitenspiegel
Wanneer een auto wordt gesignaleerd die van rechts of links achter nadert, gaan
de indicatoren in de buitenspiegels knipperen.
Controlelampje RCTA
Als de RCTA is ingeschakeld, brandt het controlelampje.
Scherm audiosysteem
Wanneer een auto wordt gesignaleerd die van rechts of links achter nadert, wordt
het RCTA-icoon ( Blz. 341) voor de desbetreffende zijde weergegeven. In deze
afbeelding wordt een voorbeeld getoond van auto's die van zowel links als rechts
achter naderen.
RCTA-zoemer
Wanneer een auto wordt gesignaleerd die van rechts of links achter nadert, klinkt
een zoemer vanachter de achterstoel.
RCTA (Rear Crossing Traffic Alert)
: Indien aanwezig
De RCTA gebruikt de radarsensoren opzij achter van de BSM in de ach-
terbumper. Deze functie is bedoeld om de bestuurder te helpen gebie-
den te controleren die bij het achteru itrijden niet goed zichtbaar zijn.
Systeemonderdelen
1
2
3
4
5
CAMRY_HV_OM_Europe_OM33F05E.book Page 339 Wednesday, January 20, 2021 6:09 PM

3404-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
Druk op / van de bedieningstoetsen van het instrumentenpaneel en
selecteer .
Druk op
/ van de bedieningstoetsen van het instrumentenpaneel en
selecteer .
Druk op van de bedieningstoets van het instrumentenpaneel.
Elke keer dat op wordt gedrukt, wisselt de functie tussen aan en
uit.
Het volume van de RCTA-zoemer kan worden gewijzigd via ( Blz. 133)
op het multi-informatiedisplay.
■ De zichtbaarheid van de indi catoren in de buitenspiegels
Mogelijk zijn de indicatoren in de buitenspiegels bij fel zonlicht niet goed te zien.
■ Hoorbaarheid RCTA-zoemer
De RCTA-zoemer komt mogelijk moeilijk boven harde geluiden uit, zoals wanneer het
volume van het audiosysteem hoog staat.
■ Uitschakelen van het geluid van de zoemer
De zoemer kan tijdelijk worden gedempt door op van de bedieningstoetsen van
het instrumentenpaneel te drukken terwijl een objectdetectiedisplay wordt weergege-
ven op het multi-informatiedisplay.
■ Wanneer “Rear Cross Traffic Alert Unavai lable” (Rear Cross Traffic Alert niet
beschikbaar) wordt weergegeven op het multi-informatiedisplay
Er zit mogelijk ijs, sneeuw, modder, enz. rond de sensoren in de achterbumper.
( Blz. 324)
Na het verwijderen van het ijs, de sneeuw, de modder, enz. van de achterbumper moet
het systeem weer normaal gaan werken.
Ook werken de sensoren mogelijk niet normaal bij extreem warm of koud weer.
■ Radarsensoren opzij achter
Blz. 324
Inschakelen/uitschakelen van de RCTA
Instellen van het zoemervolume
1
2
3
