2022 PEUGEOT 5008 airbag

11 2
Sicherheit

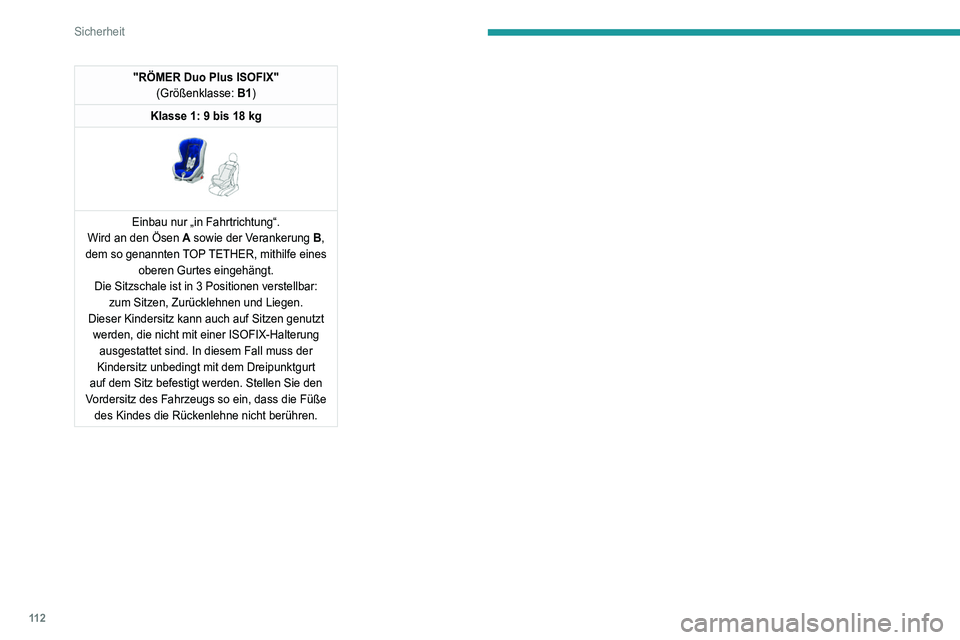

"RÖMER Duo Plus ISOFIX"(Größenklasse: B1)
Klasse 1: 9 bis 18 kg


Einbau nur „in Fahrtrichtung“.
Wird an den Ösen A sowie der Verankerung B,
dem so genannten TOP TETHER, mithilfe eines oberen Gurtes eingehängt.
Die Sitzschale ist in 3 Positionen verstellbar: zum Sitzen, Zurücklehnen und Liegen.
Dieser Kindersitz kann auch auf Sitzen genutzt werden, die nicht mit einer ISOFIX-Halterung ausgestattet sind. In diesem Fall muss der
Kindersitz unbedingt mit dem Dreipunktgurt
auf dem Sitz befestigt werden. Stellen Sie den
Vordersitz des Fahrzeugs so ein, dass die Füße des Kindes die Rückenlehne nicht berühren.
Einbau von ISOFIX-Kindersitzen
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Einbaumöglichkeiten von ISOFIX-Kindersitzen auf \
den mit ISOFIX-Halterungen
ausgerüsteten Plätzen in Ihrem Fahrzeug.
Bei ISOFIX-Universal- und Halbuniversalkindersitzen ist die mit Buchstab\
en von A bis G bezeichnete ISOFIX-Größenklasse des Kindersitzes an der Seite des\

Kindersitzes neben dem i-Size-Logo angegeben.
Gewicht des Kindes / Richtalter


Unter 10 kg(Gruppe 0)
Bis ca. 6 Monate Unter 10 kg
Unter 13 kg
(Gruppe 0)
(Gruppe 0+)
Bis ca. 1 Jahr 9 bis 18 kg
(Gruppe 1)
Von 1 bis ca. 3 Jahre
Typ des ISOFIX-Kindersitzes Babyschale„Entgegen der Fahrtrichtung“ „Entgegen der
Fahrtrichtung“„In Fahrtrichtung“
ISOFIX-Größenklasse F G C D E C D A B B1
Sitz Beifahrer-
Front-Airbag
1. Reihe (a) Beifahrersitz
mit oder
ohne Höhen- verstellung Deaktiviert:
„OFF“ X
IL ILIUF/IL
Aktiviert: „ON“ X XXIUF/IL
2. Reihe Hintere Seitensitze IL (b)
ILILIUF/IL
Mittlerer
Rücksitz Kein ISOFIX

11 3
Sicherheit
5Einbau von ISOFIX-Kindersitzen
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Einbaumöglichkeiten von ISOFIX-Kindersitzen auf \
den mit ISOFIX-Halterungen
ausgerüsteten Plätzen in Ihrem Fahrzeug.
Bei ISOFIX-Universal- und Halbuniversalkindersitzen ist die mit Buchstab\
en von A bis G bezeichnete ISOFIX-Größenklasse des Kindersitzes an der Seite des\

Kindersitzes neben dem i-Size-Logo angegeben.
Gewicht des Kindes / Richtalter

Unter 10 kg
(Gruppe 0)
Bis ca. 6 Monate Unter 10
kg
Unter 13 kg
(Gruppe 0)
(Gruppe 0+)
Bis ca. 1 Jahr 9 bis 18
kg
(Gruppe 1)
Von 1 bis ca. 3 Jahre
Typ des ISOFIX-Kindersitzes Babyschale„Entgegen der Fahrtrichtung“ „Entgegen der
Fahrtrichtung“„In Fahrtrichtung“
ISOFIX-Größenklasse F G C D E C D A B B1
Sitz Beifahrer-
Front-Airbag
1. Reihe (a) Beifahrersitz
mit oder
ohne Höhen- verstellung Deaktiviert:
„OFF“ X
IL ILIUF/IL
Aktiviert: „ON“ X XXIUF/IL
2. Reihe Hintere Seitensitze IL (b)
ILILIUF/IL
Mittlerer
Rücksitz Kein ISOFIX

11 4
Sicherheit

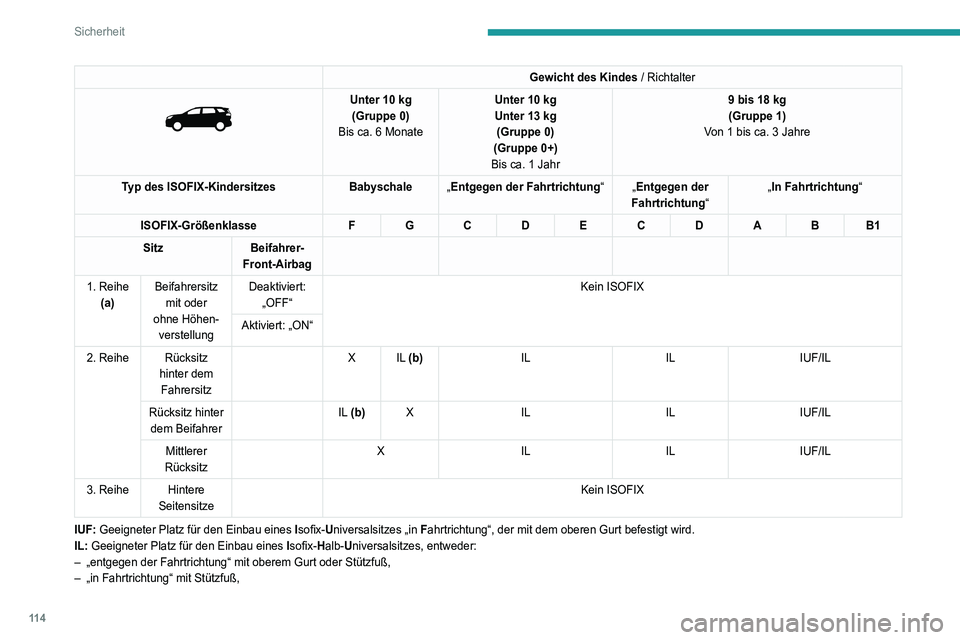

Gewicht des Kindes / Richtalter

Unter 10 kg
(Gruppe 0)
Bis ca. 6 Monate Unter 10
kg
Unter 13 kg
(Gruppe 0)
(Gruppe 0+)
Bis ca. 1 Jahr 9 bis 18
kg
(Gruppe 1)
Von 1 bis ca. 3 Jahre
Typ des ISOFIX-Kindersitzes Babyschale„Entgegen der Fahrtrichtung“ „Entgegen der
Fahrtrichtung“„In Fahrtrichtung“
ISOFIX-Größenklasse F G C D E C D A B B1
Sitz Beifahrer-
Front-Airbag
1. Reihe (a) Beifahrersitz
mit oder
ohne Höhen- verstellung Deaktiviert:
„OFF“ Kein ISOFIX
Aktiviert: „ON“
2. Reihe Rücksitz hinter dem Fahrersitz X
IL (b) IL ILIUF/IL
Rücksitz hinter dem Beifahrer IL (b)
X IL ILIUF/IL
Mittlerer
Rücksitz X
IL ILIUF/IL
3. Reihe Hintere Seitensitze Kein ISOFIX
IUF: Geeigneter Platz für den Einbau eines Isofix-Universalsitzes „in Fahrtrichtung“, der mit dem oberen Gurt befestigt wird.
IL: Geeigneter Platz für den Einbau eines Isofix-Halb-Universalsitzes, entweder:
–

„entgegen der Fahrtrichtung“ mit oberem Gurt oder Stützfuß,
–


„in Fahrtrichtung“ mit Stützfuß,
– eine Babyschale mit oberem Gurt oder Stützfuß.
Wie der obere Gurt mit den ISOFIX-Halterungen befestigt wird, ist in der entsprechenden Rubrik nachzulesen.
X: Platz nicht geeignet für den Einbau eines ISOFIX-Kindersitzes oder einer Babyschale der angegebenen Gewichtsklasse.
(a) Erkundigen Sie sich nach der in Ihrem Land geltenden Gesetzgebung, bevo\
r Sie Ihr Kind auf diesen Platz setzen.
(b) Beim Einbau einer Babyschale auf diesem Platz können eventuell ein oder mehrere Sitzplätze dieser Reihe nicht mehr benutzt werden.
i-Size-Kindersitze
i-Size-Kindersitze verfügen über zwei Befestigungen, die an den be\
iden Verankerungen A befestigt werden.
Ferner verfügen die i-Size-Kindersitze über:
– einen oberen Gurt, der an der Verankerung B befestigt wird,
– oder einen mit der i-Size-Sitzposition kompatiblen Stützfuß, der auf dem Fahrzeugboden steht.
Dieser Stützfuß soll verhindern, dass der Kindersitz bei einer Kol\
lision nach vorne kippt.
Weitere Informationen zu den ISOFIX-Halterungen finden Sie in der entsprechenden Rubrik.
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von i-Size-Kindersitzen\
auf den mit ISOFIX-
Halterungen ausgerüsteten und für i-Size zugelassenen Plätzen d\
es Fahrzeugs.


Sitz
Beifahrer-Front-Airbag i-Size-Kindersitze i-Size-Kindersitze
1. Reihe (a) Beifahrersitz
mit oder ohne Höhenverstellung


Deaktiviert: „OFF“ i-UKein i-Size
Aktiviert: „ON“ i-UFKein i-Size

11 5
Sicherheit

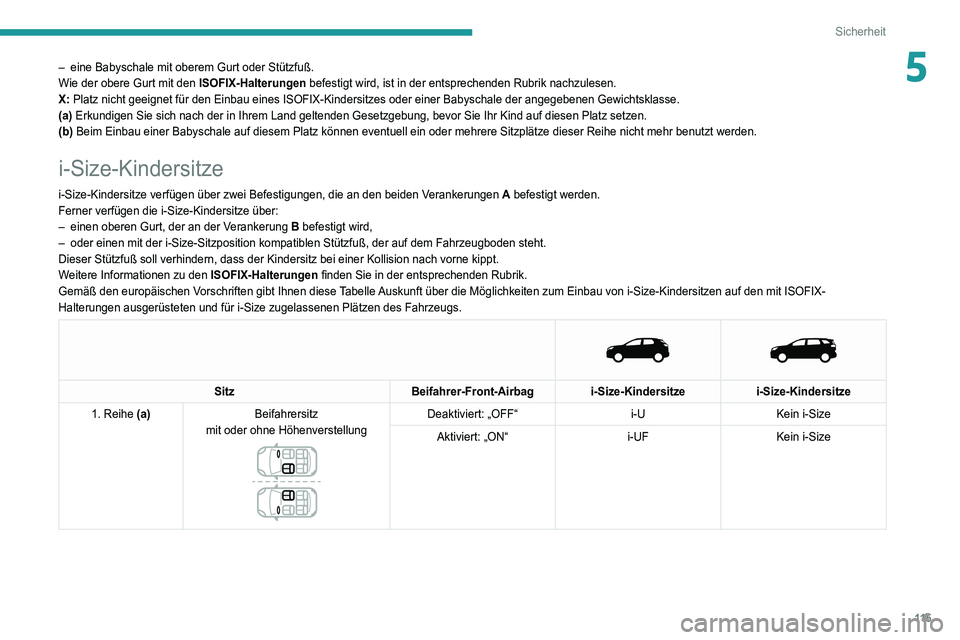

5– eine Babyschale mit oberem Gurt oder Stützfuß.
Wie der obere Gurt mit den ISOFIX-Halterungen befestigt wird, ist in der entsprechenden Rubrik nachzulesen.
X: Platz nicht geeignet für den Einbau eines ISOFIX-Kindersitzes oder einer Babyschale der angegebenen Gewichtsklasse.
(a) Erkundigen Sie sich nach der in Ihrem Land geltenden Gesetzgebung, bevo\
r Sie Ihr Kind auf diesen Platz setzen.
(b) Beim Einbau einer Babyschale auf diesem Platz können eventuell ein oder mehrere Sitzplätze dieser Reihe nicht mehr benutzt werden.
i-Size-Kindersitze
i-Size-Kindersitze verfügen über zwei Befestigungen, die an den be\
iden Verankerungen A befestigt werden.
Ferner verfügen die i-Size-Kindersitze über:
–

einen oberen Gurt, der an der V
erankerung B befestigt wird,
–

oder einen mit der i-Size-Sitzposition kompatiblen Stützfuß, de
r auf dem Fahrzeugboden steht.
Dieser Stützfuß soll verhindern, dass der Kindersitz bei einer Kol\
lision nach vorne kippt.
Weitere Informationen zu den ISOFIX-Halterungen finden Sie in der entsprechenden Rubrik.
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von i-Size-Kindersitzen\
auf den mit ISOFIX-
Halterungen ausgerüsteten und für i-Size zugelassenen Plätzen d\
es Fahrzeugs.


Sitz
Beifahrer-Front-Airbag i-Size-Kindersitze i-Size-Kindersitze
1. Reihe (a) Beifahrersitz
mit oder ohne Höhenverstellung


Deaktiviert: „OFF“ i-UKein i-Size
Aktiviert: „ON“ i-UFKein i-Size

11 6
Sicherheit

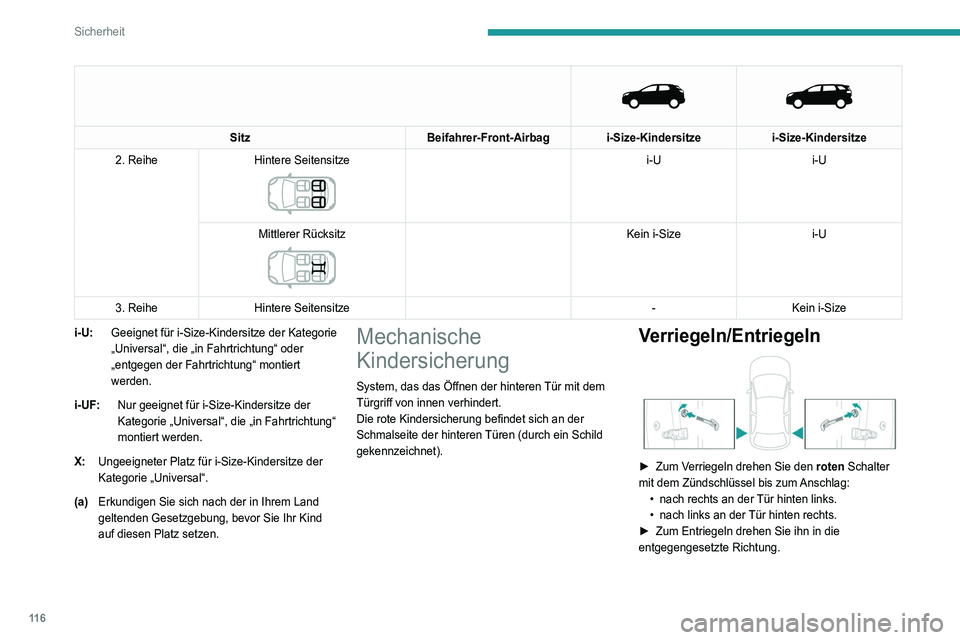

Sitz
Beifahrer-Front-Airbag i-Size-Kindersitze i-Size-Kindersitze
2. Reihe Hintere Seitensitze


i-U i-U
Mittlerer Rücksitz


Kein i-Size i-U
3. Reihe Hintere Seitensitze -Kein i-Size
i-U: Geeignet für i-Size-Kindersitze der Kategorie
„Universal“, die „in Fahrtrichtung“ oder
„entgegen der Fahrtrichtung“ montiert
werden.
i-UF: Nur geeignet für i-Size-Kindersitze der
Kategorie „Universal“, die „in Fahrtrichtung“
montiert werden.
X: Ungeeigneter Platz für i-Size-Kindersitze der
Kategorie „Universal“.
(a) Erkundigen Sie sich nach der in Ihrem Land
geltenden Gesetzgebung, bevor Sie Ihr Kind
auf diesen Platz setzen.
Mechanische
Kindersicherung
System, das das Öffnen der hinteren Tür mit dem
Türgriff von innen verhindert.
Die rote Kindersicherung befindet sich an der
Schmalseite der hinteren Türen (durch ein Schild
gekennzeichnet).
Verriegeln/Entriegeln

► Zum Verriegeln drehen Sie den roten Schalter
mit dem Zündschlüssel bis zum Anschlag:
•

nach rechts an der
Tür hinten links.
•

nach links an der
Tür hinten rechts.
►

Zum Entriegeln drehen Sie ihn in die
entgegengesetzte Richtung.
Verwechseln Sie die Betätigung der
Kindersicherung (rot) nicht mit der
Betätigung der Notverriegelung (schwarz).


Elektrische Kindersicherung
Diese Funktion verhindert das Öffnen der
hinteren Türen mit den Türgriffen von innen
und die Verwendung der hinteren elektrischen
Fensterheber.
Aktivierung/Deaktivierung



► Drücken Sie bei eingeschalteter Zündung auf
diese Taste, um die Kindersicherung zu aktivieren/
deaktivieren.

218
Bei einer Panne

► Öffnen Sie das Handschuhfach.
► Drücken Sie auf den mittleren Griff des
Sicherungskastens.
►

Senken Sie den Deckel vollständig ab.
►


Nehmen Sie die Zange aus ihrer
Aufnahme
heraus.
Austausch einer Sicherung
Vor dem Austausch einer Sicherung:
► muss die Störungsursache ermittelt und
behoben werden,
►

müssen alle elektrischen V
erbraucher
ausgeschaltet werden,
►

muss das Fahrzeug gegen W
egrollen gesichert
und die Zündung ausgeschaltet werden,
►

müssen zur Identifizierung der defekten
Sicherung die aktuellen Zuordnungstabellen und
Schaltpläne zurate gezogen werden.
Beim

Austausch einer Sicherung sind folgende
Hinweise unbedingt zu beachten:
► Benutzen Sie die Spezialzange, um die
Sicherung abzuziehen, und überprüfen Sie den
Zustand des Sicherungsdrahts.
►

Ersetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke (gleicher
Farbe); eine abweichende Stärke kann zu
Funktionsstörungen führen. Es besteht
Brandgefahr!
Sollte der Defekt kurze Zeit nach dem

Austausch
einer Sicherung erneut auftreten, lassen Sie
die elektrische Anlage von einem Vertreter des
PEUGEOT-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen.
Vollständige Zuordnungstabellen für die
Sicherungen und die entsprechenden
Schaltpläne
Für weitere Informationen wenden Sie sich
bitte an einen PEUGEOT-Händler oder an eine
qualifizierte Fachwerkstatt.
Der Austausch einer nicht in den
Zuordnungstabellen aufgelisteten
Sicherung kann zu schwerwiegenden
Funktionsstörungen am Fahrzeug führen.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.


In Ordnung
Defekt

Zange
Einbau von elektrischem Zubehör
Die elektrische Anlage des Fahrzeugs
wurde so konzipiert, dass sie mit der
elektrischen Serien- oder Sonderausstattung
störungsfrei funktioniert.
Bitte wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, bevor Sie andere
elektrische Zubehörteile oder Ausstattungen
einbauen.
PEUGEOT übernimmt keine Verantwortung
für durch die Reparatur des Fahrzeugs
entstandene Kosten oder für die Behebung von
Störungen, die durch die Installation von
Zubehör verursacht wurden, das nicht von
PEUGEOT mitgeliefert bzw. empfohlen wurde
und das nicht in Übereinstimmung mit den
Empfehlungen installiert wurde, insbesondere
wenn der Gesamtstromverbrauch aller zusätzlich
Ausführung 1 (Full)
Sicherungskasten 1
Nummer der Sicherung Amperezahl (A)Funktionen
F1 3 AKeyless-System
F2 5 AMultifunktionsbildschirm
F5 5 ARückfahrkamera - Einparkhilfe
F7 10 AHi-Fi-Verstärker
F8 20 AHeckscheibenwischer
F10 30 ASchlösser
F 11 30 ASchlösser
F17 10 A12V-Anschluss für Zubehör im Kofferraum
F18 5 ANotruf und Pannenhilferufe
F22 3 AHandschuhfachbeleuchtung
F26 3 AAnzeige der Warnleuchten für nicht angelegte Gurte
F27 3 ARegen-/Helligkeitssensor
F31 5 AAirbags
F33 15 A12V-Anschluss für Zubehör vorne
F35 5 AKombiinstrument
F36 20 ATouchscreen - Audio-/Navigationssystem

219
Bei einer Panne
8angeschlossenen Ausrüstungsgegenstände 10
Milliampere übersteigt.Sicherungen im
Armaturenbrett
Der Sicherungskasten befindet sich im unteren Teil
des Armaturenbretts (auf der linken Seite).Um an die Sicherungen zu gelangen, befolgen
Sie dasselbe Verfahren wie beim Zugriff auf das
Werkzeug zum Austauschen der Sicherungen
beschrieben.
Ausführung 1 (Full)
Sicherungskasten 1
Nummer der Sicherung
Amperezahl (A)Funktionen
F1 3 AKeyless-System
F2 5 AMultifunktionsbildschirm
F5 5 ARückfahrkamera - Einparkhilfe
F7 10 AHi-Fi-Verstärker
F8 20 AHeckscheibenwischer
F10 30 ASchlösser
F 11 30 ASchlösser
F17 10 A12V-Anschluss für Zubehör im Kofferraum
F18 5 ANotruf und Pannenhilferufe
F22 3 AHandschuhfachbeleuchtung
F26 3 AAnzeige der Warnleuchten für nicht angelegte Gurte
F27 3 ARegen-/Helligkeitssensor
F31 5 AAirbags
F33 15 A12V-Anschluss für Zubehör vorne
F35 5 AKombiinstrument
F36 20 ATouchscreen - Audio-/Navigationssystem

220
Bei einer Panne
Sicherungskasten 2
Nummer der SicherungAmperezahl (A)Funktionen
F17 10 ASpeichern der Fahrpositionen
Ausführung 2 (Eco)
Nummer der Sicherung Amperezahl (A)Funktionen
F4 15 AHupe
F5 20 AWindschutzscheibenwaschpumpe
F6 20 AScheibenwaschpumpe hinten
F8 20 AHeckscheibenwischer
F10 30 ASchlösser
F 11 30 ASchlösser
F14 5 ASirene der Alarmanlage
F17 5 AKombiinstrument
F22 3 ARegen-/Helligkeitssensor
F24 5 ARückfahrkamera - Einparkhilfe
F25 5 A Airbags
F27 5 AAlarmanlage
F28 5 ANotruf und Pannenhilferufe
F29 20 ATouchscreen - Audio-/Navigationssystem
F32 15 AZigarettenanzünder
F36 5 AHandschuhfachbeleuchtung
Sicherungen im Motorraum
Der Sicherungskasten befindet sich im Motorraum
neben der Batterie.
Ausführung 1 (Full)
Sicherungskasten 1
Nummer der Sicherung Amperezahl (A)Funktionen
F14 15 AScheibenwaschanlagenpumpe
F15 5 Adie Servolenkung,
F20 25 AScheibenwaschanlagenpumpe
F22 15 AHupe
F23 15 AFernlicht rechts
F24 15 AFernlicht links
Sicherungskasten 2 Nummer der Sicherung Amperezahl (A)Funktionen
F8 30 AAbgasreinigungssystem Diesel (AdBlue)
F12 15 AAutomatikgetriebe
F14 5 AAutomatikgetriebe
