2022 PEUGEOT 308 sensor

111
Körning
6Hindren kan förefalla befinna sig längre bort
än i verkligheten.
Sensorer
Sensorernas funktion och alla kopplade
funktioner kan avbrytas av buller från
andra fordon och övrigt maskineri (lastbilar,
tryckluftsborrar etc.), av snö och löv på
vägen eller om stötfångaren och speglarna är
skadade.
När du lägger i backväxeln indikerar en
ljudsignal (långt pip) att sensorerna kan vara
smutsiga.
Vid en stöt fram eller bak kan
sensorinställningarna påverkas,
vilket systemet inte alltid känner av.
Avståndsmätningar kan bli felaktiga.
Sensorerna detekterar inte systematiskt
hinder som är för låga (trottoarer, stubbar)
eller för tunna (träd, stolpar, trådstaket).
Vissa föremål i sensorernas döda vinklar
kanske inte känns av eller känns inte längre
av under manövern.
Vissa material (textil) absorberar ljudvågor:
fotgängare kanske inte känns av.
Underhåll
Rengör stötfångarna, sidospeglarna och
kameralinserna regelbundet.
När du tvättar bilen med en högtryckstvätt ska
du rikta vattenstrålen minst 30 centimeter från
radarn, sensorerna och kamerorna.
Skyddsmattor/Pedalöverdrag
Användning av skyddsmattor eller
pedalöverdrag som inte godkänts av
PEUGEOT kan störa fartbegränsarens eller
farthållarens funktion.
Så här undviker du att pedalerna blockeras:
–

Se till att skyddsmattan är rätt placerad.
–


Placera aldrig flera mattor ovanpå
varandra.
Hastighetsenheter
Kontrollera att hastighetsenheterna som
visas på instrumentpanelen (km/h eller mph)
stämmer för landet som du kör i.
Om du behöver ändra enheterna ska
du stanna bilen och ställa in visning av
respektive hastighetsenheter i enlighet med
lokala bestämmelser.
Kontakta en PEUGEOT auktoriserad verkstad
eller en kvalificerad verkstad om du behöver
hjälp.
Ratt med hands-on
detektion
(med Drive Assist 2.0)
För mer information, se Allmänna
rekommendationer om användning av
kör- och manöverhjälpmedel.
Ratten är utrustad med ett hands-on
detekteringssystem för att undvika störningar
från förarens sida.
Det är förbjudet att täcka eller fästa något på
ratten.
Föraren måste alltid kontrollera fordonets
omgivning och övervaka hela manövern.
All användning av ett system inbyggt i
Drive Assist 2.0 måste förbli under förarens
vaksamhet.
Systemet upptäcker också närvaron av
händer när du använder Filhållningsassistent-
systemet med Drive Assist Plus.
Systemet kan störas eller eventuellt inte
fungera normalt om:
–

ratten täcks av något skydd.
–


föraren bär tjocka handskar (t.ex.
skidhandskar).
I händelse av felaktig upptäckt av händerna
på ratten är Drive

Assist 2.0 inte aktiverad
eller inaktiverad efter några sekunder.
Installation av mekaniska
stöldskyddsanordningar på ratten är
förbjudet – risk för skador!

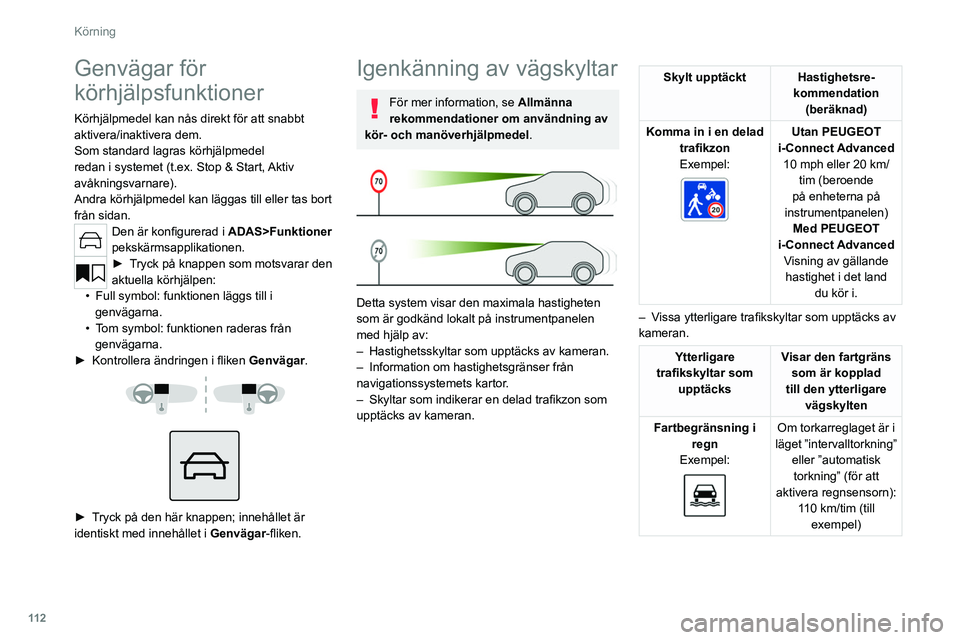

11 2
Körning
Genvägar för
körhjälpsfunktioner
Körhjälpmedel kan nås direkt för att snabbt
aktivera/inaktivera dem.
Som standard lagras körhjälpmedel
redan i systemet (t.ex. Stop & Start,
Aktiv
avåkningsvarnare).
Andra körhjälpmedel kan läggas till eller tas bort
från sidan.
Den är konfigurerad i ADAS>Funktioner
pekskärmsapplikationen.
► Tryck på knappen som motsvarar den
aktuella körhjälpen:
•

Full symbol: funktionen läggs till i
genvägarna.
•


T

om symbol: funktionen raderas från
genvägarna.
►

Kontrollera ändringen i fliken Genvägar

.




► Tryck på den här knappen; innehållet är
identiskt med innehållet i Genvägar-fliken.
Igenkänning av vägskyltar
För mer information, se Allmänna
rekommendationer om användning av
kör- och manöverhjälpmedel.


Detta system visar den maximala hastigheten
som är godkänd lokalt på instrumentpanelen
med hjälp av:
–

Hastighetsskyltar som upptäcks av kameran.
–


Information om hastighetsgränser från
navigationssystemets kartor

.
–

Skyltar som indikerar en delad trafikzon som
upptäcks av kameran.
Skylt upptäckt Hastighetsre- kommendation (beräknad)
Komma in i en delad trafikzon
Exempel:


Utan PEUGEOT
i-Connect Advanced 10 mph eller 20
km/
tim (beroende
på enheterna på
instrumentpanelen) Med PEUGEOT
i-Connect Advanced Visning av gällande hastighet i det land du kör i.
–

V

issa ytterligare trafikskyltar som upptäcks av
kameran.
Ytterligare
trafikskyltar som upptäcks Visar den fartgräns
som är kopplad
till den ytterligare vägskylten
Fartbegränsning i regn
Exempel:


Om torkarreglaget är i
läget ”intervalltorkning” eller ”automatisk torkning” (för att
aktivera regnsensorn): 110
km/tim (till
exempel)

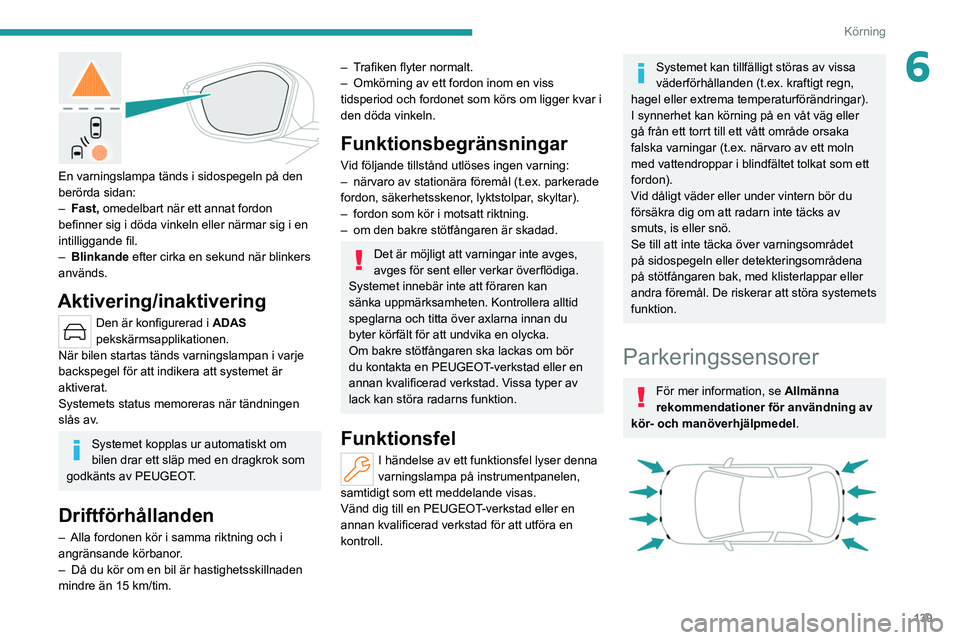

139
Körning
6

En varningslampa tänds i sidospegeln på den
berörda sidan:
–
Fast,
omedelbart när ett annat fordon
befinner sig i döda vinkeln eller närmar sig i en
intilliggande fil.
–

Blinkande
efter cirka en sekund när blinkers
används.
Aktivering/inaktivering
Den är konfigurerad i ADAS
pekskärmsapplikationen.
När bilen startas tänds varningslampan i varje
backspegel för att indikera att systemet är
aktiverat.
Systemets status memoreras när tändningen
slås av.
Systemet kopplas ur automatiskt om
bilen drar ett släp med en dragkrok som
godkänts av PEUGEOT.
Driftförhållanden
– Alla fordonen kör i samma riktning och i
angränsande körbanor .
–

Då du kör om en bil är hastighetsskillnaden
mindre än 15 km/tim.
– Trafiken flyter normalt.
– Omkörning av ett fordon inom en viss
tidsperiod och fordonet som körs om ligger kvar i
den döda vinkeln.
Funktionsbegränsningar
Vid följande tillstånd utlöses ingen varning:
– närvaro av stationära föremål (t.ex. parkerade
fordon, säkerhetsskenor
, lyktstolpar, skyltar).
–

fordon som kör i motsatt riktning.
–


om den bakre stötfångaren är skadad.
Det är möjligt att varningar inte avges,
avges för sent eller verkar överflödiga.
Systemet innebär inte att föraren kan
sänka uppmärksamheten. Kontrollera alltid
speglarna och titta över axlarna innan du
byter körfält för att undvika en olycka.
Om bakre stötfångaren ska lackas om bör
du kontakta en PEUGEOT-verkstad eller en
annan kvalificerad verkstad. Vissa typer av
lack kan störa radarns funktion.
Funktionsfel
I händelse av ett funktionsfel lyser denna
varningslampa på instrumentpanelen,
samtidigt som ett meddelande visas.
Vänd dig till en PEUGEOT-verkstad eller en
annan kvalificerad verkstad för att utföra en
kontroll.
Systemet kan tillfälligt störas av vissa
väderförhållanden (t.ex. kraftigt regn,
hagel eller extrema temperaturförändringar).
I synnerhet kan körning på en våt väg eller
gå från ett torrt till ett vått område orsaka
falska varningar (t.ex. närvaro av ett moln
med vattendroppar i blindfältet tolkat som ett
fordon).
Vid dåligt väder eller under vintern bör du
försäkra dig om att radarn inte täcks av
smuts, is eller snö.
Se till att inte täcka över varningsområdet
på sidospegeln eller detekteringsområdena
på stötfångaren bak, med klisterlappar eller
andra föremål. De riskerar att störa systemets
funktion.
Parkeringssensorer
För mer information, se Allmänna
rekommendationer för användning av
kör- och manöverhjälpmedel.

140
Körning
Detta system detekterar och signalerar närheten
till hinder (t.ex. fotgängare, fordon, träd, barriär)
med hjälp av sensorer placerade i stötfångaren.
Parkeringssensorer bak
► Lägg i backväxeln för att starta systemet
(bekräftas av en ljudsignal).
Systemet stängs av när backväxeln kopplas ur
.
Ljudassistans

Systemet signalerar att det finns hinder, både
inom sensorernas avkänningsområde och i
bilens färdväg, som beräknas med hjälp av
rattens riktning.


Systemet känner, beroende på version, endast
av hindren i det skuggade området som visas i
exemplet.
Avståndsindikeringen sker i form av ljudsignaler,
som hörs oftare ju närmare bilen kommer
hindret.
När avståndet mellan bilen och hindret är
närmare än cirka trettio centimeter, övergår
ljudsignalen till en konstant ton.
Ljudet från högtalaren (höger eller vänster)
indikerar vilken sida av bilen som hindret
befinner sig på.
Justering av ljudsignalGenom att trycka på denna knapp
öppnas fönstret för att justera
volymen för ljudsignalen.
Grafisk indikering

Funktionen kompletterar ljudsignalen, utan
hänsyn till bilens färdriktning, genom visning
av staplar på skärmen vars lokalisering
representerar avståndet mellan hindret och bilen
(vit färg: hinder på längst avstånd; orange färg:
hinder på nära håll; röd färg: hinder på mycket
nära håll).
I positionen närmast hindret visas symbolen för
”fara” på skärmen.
Parkeringssensorer fram
Som komplettering till parkeringssensorerna
bak, kan även hinder framför bilen detekteras
av parkeringssensorer fram i hastigheter under
10 km/h.
Den främre parkeringssensorns drift stängs
av om bilen står still i mer än tre sekunder i
framåtväxeln, om ett hinder inte längre upptäcks
eller bilens hastighet överstiger 10 km/h.
Ljudet från högtalaren (fram eller bak)
lokaliserar hindret relaterat till bilen, vare
sig det är framför eller bakom bilen på dess
körväg.
Inaktivera/aktivera
(Beroende på försäljningsland)
Beroende på version, använd mittkonsolknappen
och/eller i applikationen ADAS på pekskärmen.




► Tryck på den här knappen för att aktivera
eller inaktivera funktionen.
Kontrollampan tänds när funktionen är
avaktiverad.

141
Körning
6Den är konfigurerad i ADAS
pekskärmsapplikationen.
Om funktionen är avaktiverad tänds
kontrollampan på instrumentpanelen.
Systemläget sparas när tändningen slås av.


De bakre parkeringssensorerna
inaktiveras automatiskt om en släpvagn
eller cykelhållare är ansluten till en
draganordning installerad i enlighet med
tillverkarens rekommendationer.
I detta fall visas konturen av en släpvagn
bakom fordonet på bilden.
När man startar fordonet är de grafiska
och hörbara hjälpmedlen endast
tillgängliga efter att pekskärmen har startats.
Funktionsbegränsningar
Fordonets lutning om bagagerummet är överfullt
kan störa avståndsmätningen.
Funktionsfel
I händelse av funktionsfel vid byte
till backväxel tänds en av dessa
varningslampor på instrumentpanelen, åtföljd av
visning av ett meddelande och en ljudsignal (kort
pip).
I händelse av ett fel blinkar denna
kontrollampa i cirka 10 sekunder när
backväxeln är inkopplad.
Vänd dig till en PEUGEOT-verkstad eller en
annan kvalificerad verkstad för att utföra en
kontroll.
Visiopark 1
För mer information, se Allmänna
rekommendationer om användning av
kör- och manöverhjälpmedel.
När motorn är igång och backväxeln läggs i kan
systemet visa omgivningen närmast fordonet på
pekskärmen med hjälp av en kamera som sitter
bak på fordonet.




Skärmen är uppdelad i 3 delar med en sidomeny,
en vy beroende av sammanhang, och en vy av
bilen och närområdet uppifrån. Parkeringssensorerna kompletterar
informationen om vyn av fordonet uppifrån.
Olika kontextvyer är tillgängliga:
–

Automatisk inzoomad vy
.
–
Standard vy
.
–
Panoramisk vy
.
Beroende på sammanhanget väljer systemet
den bästa vyn att visa (standard eller automatisk
zoom).
Vytypen kan ändras när som helst under
manövreringen.
Systemets status sparas inte när tändningen
slås av.
Driftsprincip

Med kameran registreras fordonets nära
omgivning under manövrar med låg hastighet.
En bild ovanför fordonet i dess nära omgivning
skapas i realtid (på sidan av skärmen) när
fordonet fortskrider.
Den här vyn gör det lättare att justera fordonet
när du parkerar och att se hinder i närheten. Den
raderas automatiskt om bilen står parkerad för
länge.

142
Körning
En extra stråle är monterad ovanför
nummerskylten för att rengöra backkameran
(beroende på version).
►
Rengöring av backkameran utlöses genom
bakrutans spolare.
Inställningar
I sidmenyn kan du via den här menyn
utföra följande åtgärder:
–

justera volymen på ljudsignalen.
–


ställa in ljusstyrka.
–


justera kontrasten.
Aktivering/inaktivering
Aktivera backväxeln för att aktivera kameran.
Systemet är inaktiverat:
–
vid byte av backväxel.
–


genom att du trycker på krysset i övre vänstra
hörnet på pekskärmen.
Automatisk inzoomad vy

Den bakre kameran registrerar omgivningen
under manövern och återskapar en vy uppifrån
bakom bilen i dess närmaste omgivning för att
bilen ska kunna manövreras i förhållande till
närliggande hinder.
Med hjälp av sensorerna på den bakre
stötfångaren visas den automatiska zoomvyn
när du närmar dig ett hinder vid den röda linjen
(mindre än 30 cm) under manövreringen.
Den här vyn är endast tillgänglig automatiskt.
Hindren kan förefalla befinna sig längre
bort än i verkligheten.
Under manövern är det viktigt att övervaka
bilens sidor via sidospeglarna.
Parkeringssensorerna ger också ytterligare
information om området runt bilen.
Standardvy

Området bakom bilen visas på skärmen.
De blå linjerna 1 representerar bilens bredd
med utfällda sidospeglar. Linjernas riktning är i
enlighet med rattens läge.
Den röda linjen 2 motsvarar ett avstånd på
30 cm från bakre stötfångaren och de två blå
linjerna 3 och 4 ett avstånd på 1 m respektive
2 m.
Den här vyn är tillgänglig automatiskt eller
genom att välja i sidmenyn.
Panoramavy

Panoramavyn gör att du kan lämna
parkeringsplats genom att backa och genom
att förutse ankomst av fordon, fotgängare eller
cyklister.
Denna vy rekommenderas inte för att göra en
fullständig manöver.
Den här vyn är endast tillgänglig genom att välja
i sidmenyn.
Visiopark 2
För mer information, se Allmänna
rekommendationer om användning av
kör- och manöverhjälpmedel.
Det här systemet låter dig se ditt fordons nära
omgivning på pekskärmen med kameror, som
finns på fordonets främre och bakre del samt
under dörrspeglarna.

143
Körning
6



Skärmen är uppdelad i fyra delar med två
sidmenyer, en kontextuell vy och en vy ovanifrån
fordonet i dess nära omgivning.
Parkeringssensorerna kompletterar
informationen om vyn av fordonet uppifrån.
Beroende på visningsvinkeln som väljs i menyn
till vänster ger systemet specifik särskild visuell
hjälp i speciella körförhållanden som att köra
i en korsning med dold sikt eller manövrera i
områden med nedsatt sikt.
Olika kontextuella vyer är tillgängliga för bak-
eller framsidan:
–
Automatisk inzoomad vy
.
–

Standard vy
.
–

Panoramisk vy
.
Beroende på sammanhanget väljer systemet
den bästa vyn att visa (standard eller automatisk
zoom).
Vytypen kan ändras när som helst under
manövreringen.
Systemets status sparas inte när tändningen
slås av.
Driftsprincip
Rekonstruerad vy
Kamerorna är aktiverade och en rekonstruktion
av en vy ovanför ditt fordon i dess nära
omgivning visas på pekskärmen.
Livevy

Fram-, bak- och sidovyerna visas automatiskt i
vyn ovanför fordonet.
Det är också möjligt att visa valfri live-vy genom
att välja motsvarande zon.
Vyn framåt kan väljas i framväxel upp till 16
km/h.
Att installera snöskydd kan förändra bilden som sänds av den främre
kameran.
En extra stråle är monterad ovanför
nummerskylten för att rengöra backkameran
(beroende på version).
►

Rengöring av backkameran utlöses genom
bakrutans spolare.
Inställningar
I sidmenyn kan du via den här menyn
utföra följande åtgärder:
–

justera volymen på ljudsignalen.
–


ställa in ljusstyrka.
–


justera kontrasten.
Aktivering/inaktivering
Automatiskt
Med den bakre kameran, motorn igång
och fordonet stillastående, visas bakre vy
automatiskt om backväxeln är aktiverad.
Med den främre kameran, motorn igång och
hastigheten under 16 km/h visas vy framåt
automatiskt om en växel är aktiverad.
Manuell
► I ADAS pekskärmsapplikationen väljer
du fliken Funktioner>Panoramakamera
Systemet är inaktiverat:
–

automatiskt bakåt, när du lägger ur
backväxeln.
–


automatiskt framifrån, över ungefär 16 km/h.
–


genom att du trycker på krysset i övre vänstra
hörnet på pekskärmen.

144
Körning
Automatisk inzoomad vy

Den främre eller bakre kameran registrerar
omgivningen under manövern för att skapa
en front- eller bakifrånvy ovanifrån fordonet i
dess nära omgivning, vilket gör det möjligt att
manövrera fordonet runt de omgivande hindren.
Med hjälp av sensorerna på den främre eller
bakre stötfångaren visas den automatiska
zoomvyn när du närmar dig ett hinder vid
den röda linjen (mindre än 30 cm) under
manövreringen.
Den här vyn är endast tillgänglig automatiskt.
Beroende på version kan den aktiveras/
avaktiveras i pekskärmens program ADAS.
Hindren kan förefalla befinna sig längre
bort än i verkligheten.
Under manövern är det viktigt att övervaka
bilens sidor via sidospeglarna.
Parkeringssensorerna ger också ytterligare
information om området runt bilen.
Standardvy

Beroende på sammanhanget visas området
bakom eller framför ditt fordon på skärmen.
De blå linjerna (på baksidan)/orangea linjer
(framtill) 1 representerar bredden på ditt fordon,
med speglarna utfällda; deras riktning ändras
beroende på rattens position.
Den röda linjen 2 representerar ett avstånd på
30 cm från den bakre eller främre stötfångaren;
de två blå linjerna (på baksidan)/orange linjer
(framtill) 3 och 4 representerar 1 m respektive
2 m.
Den här vyn är tillgänglig automatiskt eller
genom att välja i sidmenyn på vänster sida.
Panoramavy

Den bakre eller främre panoramavyn gör att du
kan lämna en parkeringsplats genom att förutse
ankomst av fordon, fotgängare eller cyklister.
Denna vy rekommenderas inte för att göra en
fullständig manöver.
Den här vyn är endast tillgänglig genom att välja
i sidmenyn på vänster sida.
Sidovyer
Vyn på den vänstra/högra sidan låter dig se
omgivningen på varje sida av fordonet (t.ex.
trottoar, låg vägg, andra fordon parkerade
bredvid).


► Välj relevant vy i vyn ovanför fordonet.
Det valda området blir gult och sidovyn visas mitt
på skärmen.
Denna vy rekommenderas inte för att göra en
fullständig manöver
.
Bakre trafikvarning
För mer information, se Allmänna
rekommendationer om användning av
kör- och manöverhjälpmedel.
