2022 PEUGEOT 308 Betriebsanleitungen (in German)

167
Praktische Tipps

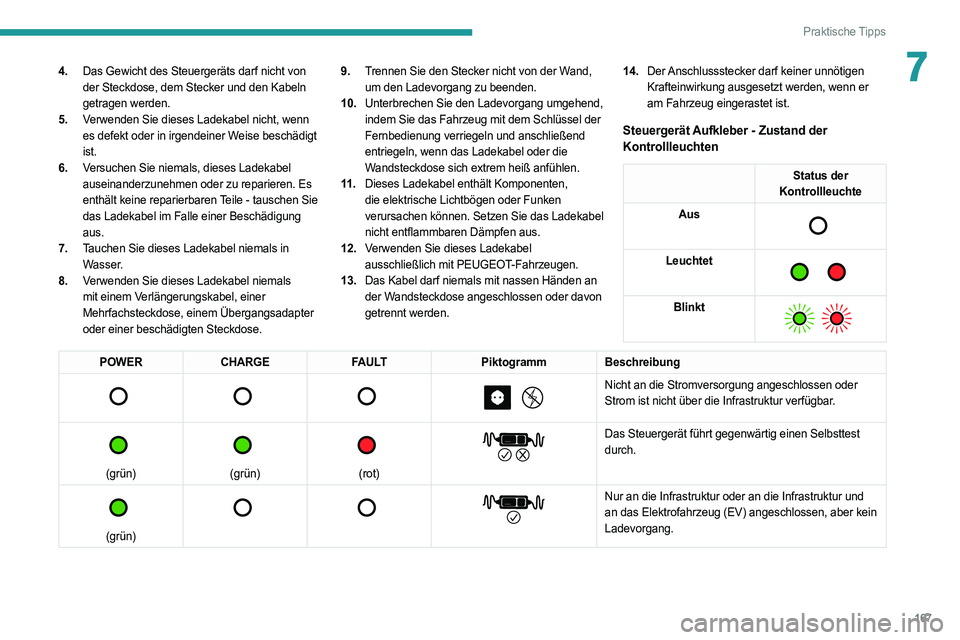

74.Das Gewicht des Steuergeräts darf nicht von
der Steckdose, dem Stecker und den Kabeln
getragen werden.
5. Verwenden Sie dieses Ladekabel nicht, wenn
es defekt oder in irgendeiner Weise beschädigt
ist.
6. Versuchen Sie niemals, dieses Ladekabel
auseinanderzunehmen oder zu reparieren. Es
enthält keine reparierbaren Teile - tauschen Sie
das Ladekabel im Falle einer Beschädigung
aus.
7. Tauchen Sie dieses Ladekabel niemals in
Wasser.
8. Verwenden Sie dieses Ladekabel niemals
mit einem Verlängerungskabel, einer
Mehrfachsteckdose, einem Übergangsadapter
oder einer beschädigten Steckdose. 9.
Trennen Sie den Stecker nicht von der Wand,
um den Ladevorgang zu beenden.
10. Unterbrechen Sie den Ladevorgang umgehend,
indem Sie das Fahrzeug mit dem Schlüssel der
Fernbedienung verriegeln und anschließend
entriegeln, wenn das Ladekabel oder die
Wandsteckdose sich extrem heiß anfühlen.
11 . Dieses Ladekabel enthält Komponenten,
die elektrische Lichtbögen oder Funken
verursachen können. Setzen Sie das Ladekabel
nicht entflammbaren Dämpfen aus.
12. Verwenden Sie dieses Ladekabel
ausschließlich mit PEUGEOT-Fahrzeugen.
13. Das Kabel darf niemals mit nassen Händen an
der Wandsteckdose angeschlossen oder davon
getrennt werden. 14.
Der Anschlussstecker darf keiner unnötigen
Krafteinwirkung ausgesetzt werden, wenn er
am Fahrzeug eingerastet ist.
Steuergerät Aufkleber - Zustand der
Kontrollleuchten
Status der
Kontrollleuchte
Aus


Leuchtet

Blinkt

POWER CHARGE FAULTPiktogrammBeschreibung

Nicht an die Stromversorgung angeschlossen oder
Strom ist nicht über die Infrastruktur verfügbar.


(grün)


(grün)


(rot)


Das Steuergerät führt gegenwärtig einen Selbsttest
durch.


(grün)


Nur an die Infrastruktur oder an die Infrastruktur und
an das Elektrofahrzeug (EV) angeschlossen, aber kein
Ladevorgang.

168
Praktische Tipps
POWERCHARGE FAULTPiktogrammBeschreibung

(grün)


(grün)



An die Stromversorgung und an das Elektrofahrzeug
(EV) angeschlossen.
Das Elektrofahrzeug (EV) wird aufgeladen oder es
findet eine Vorklimatisierung statt.


(grün)


(grün)



An die Stromversorgung und an das Elektrofahrzeug
(EV) angeschlossen.
Das Elektrofahrzeug (EV) wartet auf den Ladevorgang
oder das Laden des Elektrofahrzeugs (EV) ist
abgeschlossen.


(rot)


Funktionsstörung des Steuergeräts. Laden nicht
erlaubt.
Wenn nach einem manuellen Zurücksetzen erneut
eine Fehleranzeige angezeigt wird, muss das
Steuergerät vor dem nächsten Aufladen von einen
Vertreter des PEUGEOT-Händlernetzes überprüft
werden.


(grün)


(grün)


(rot)


Das Steuergerät befindet sich im Diagnosemodus.
Manuelles Zurücksetzen
Das Steuergerät kann zurückgesetzt werden, indem gleichzeitig der Ladeanschluss und die Wandsteckdose getrennt werden.
Schließen Sie danach zuerst die Wandsteckdose wieder an. Für weitere Informationen siehe Bedienungsanleitung.

169
Praktische Tipps

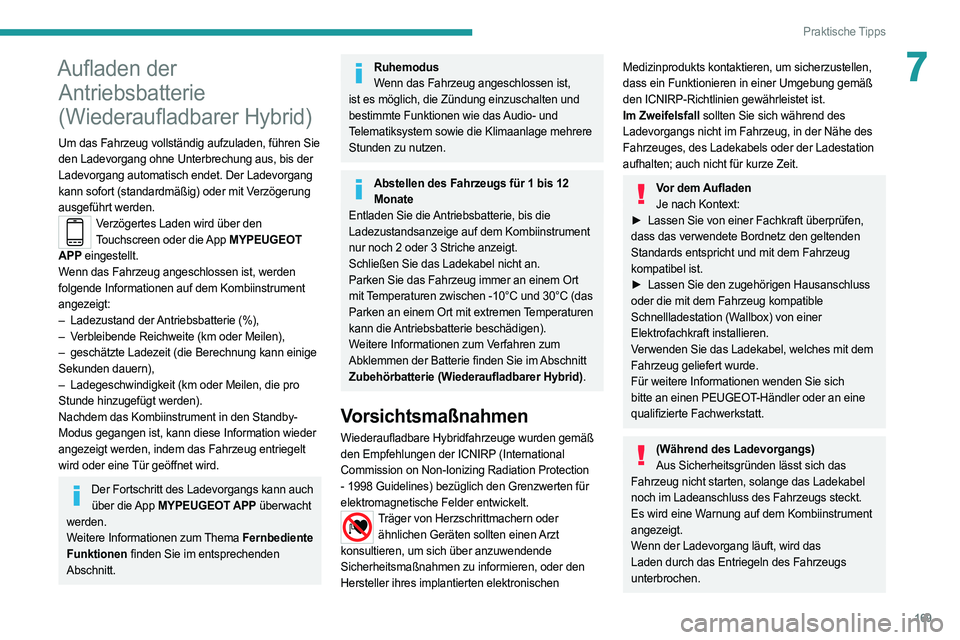

7Aufladen der Antriebsbatterie
(Wiederaufladbarer Hybrid)
Um das Fahrzeug vollständig aufzuladen, führen Sie
den Ladevorgang ohne Unterbrechung aus, bis der
Ladevorgang automatisch endet. Der Ladevorgang
kann sofort (standardmäßig) oder mit Verzögerung
ausgeführt werden.
Verzögertes Laden wird über den
Touchscreen oder die App MYPEUGEOT
APP eingestellt.
Wenn das Fahrzeug angeschlossen ist, werden
folgende Informationen auf dem Kombiinstrument
angezeigt:
–

Ladezustand der
Antriebsbatterie (%),
–

V

erbleibende Reichweite (km oder Meilen),
–

geschätzte Ladezeit (die Berechnung kann einige

Sekunden dauern),
–

Ladegeschwindigkeit (km oder Meilen, die pro

Stunde hinzugefügt werden).
Nachdem das Kombiinstrument in den Standby-
Modus gegangen ist, kann diese Information wieder
angezeigt werden, indem das Fahrzeug entriegelt
wird oder eine Tür geöffnet wird.
Der Fortschritt des Ladevorgangs kann auch über die App MYPEUGEOT APP überwacht
werden.
Weitere Informationen zum Thema Fernbediente
Funktionen finden Sie im entsprechenden
Abschnitt.
Ruhemodus Wenn das Fahrzeug angeschlossen ist,
ist es möglich, die Zündung einzuschalten und
bestimmte Funktionen wie das Audio- und
Telematiksystem sowie die Klimaanlage mehrere
Stunden zu nutzen.
Abstellen des Fahrzeugs für 1 bis 12 Monate
Entladen Sie die Antriebsbatterie, bis die
Ladezustandsanzeige auf dem Kombiinstrument
nur noch 2 oder 3 Striche anzeigt.
Schließen Sie das Ladekabel nicht an.
Parken Sie das Fahrzeug immer an einem Ort
mit Temperaturen zwischen -10°C und 30°C (das
Parken an einem Ort mit extremen Temperaturen
kann die Antriebsbatterie beschädigen).
Weitere Informationen zum Verfahren zum
Abklemmen der Batterie finden Sie im Abschnitt
Zubehörbatterie (Wiederaufladbarer Hybrid).
Vorsichtsmaßnahmen
Wiederaufladbare Hybridfahrzeuge wurden gemäß
den Empfehlungen der ICNIRP (International
Commission on Non-Ionizing Radiation Protection
- 1998 Guidelines) bezüglich den Grenzwerten für
elektromagnetische Felder entwickelt.
Träger von Herzschrittmachern oder ähnlichen Geräten sollten einen Arzt
konsultieren, um sich über anzuwendende
Sicherheitsmaßnahmen zu informieren, oder den
Hersteller ihres implantierten elektronischen
Medizinprodukts kontaktieren, um sicherzustellen,
dass ein Funktionieren in einer Umgebung gemäß
den ICNIRP-Richtlinien gewährleistet ist.
Im Zweifelsfall
sollten Sie sich während des
Ladevorgangs nicht im Fahrzeug, in der Nähe des
Fahrzeuges, des Ladekabels oder der Ladestation
aufhalten; auch nicht für kurze Zeit.
Vor dem Aufladen Je nach Kontext:
►

Lassen Sie von einer Fachkraft überprüfen,

dass das verwendete Bordnetz den geltenden
Standards entspricht und mit dem Fahrzeug
kompatibel ist.
►

Lassen Sie den zugehörigen Hausanschluss

oder die mit dem Fahrzeug kompatible
Schnellladestation (Wallbox) von einer
Elektrofachkraft installieren.
Verwenden Sie das Ladekabel, welches mit dem
Fahrzeug geliefert wurde.
Für weitere Informationen wenden Sie sich
bitte an einen PEUGEOT-Händler oder an eine
qualifizierte Fachwerkstatt.
(Während des Ladevorgangs) Aus Sicherheitsgründen lässt sich das
Fahrzeug nicht starten, solange das Ladekabel
noch im Ladeanschluss des Fahrzeugs steckt.
Es wird eine Warnung auf dem Kombiinstrument
angezeigt.
Wenn der Ladevorgang läuft, wird das
Laden durch das Entriegeln des Fahrzeugs
unterbrochen.

170
Praktische Tipps

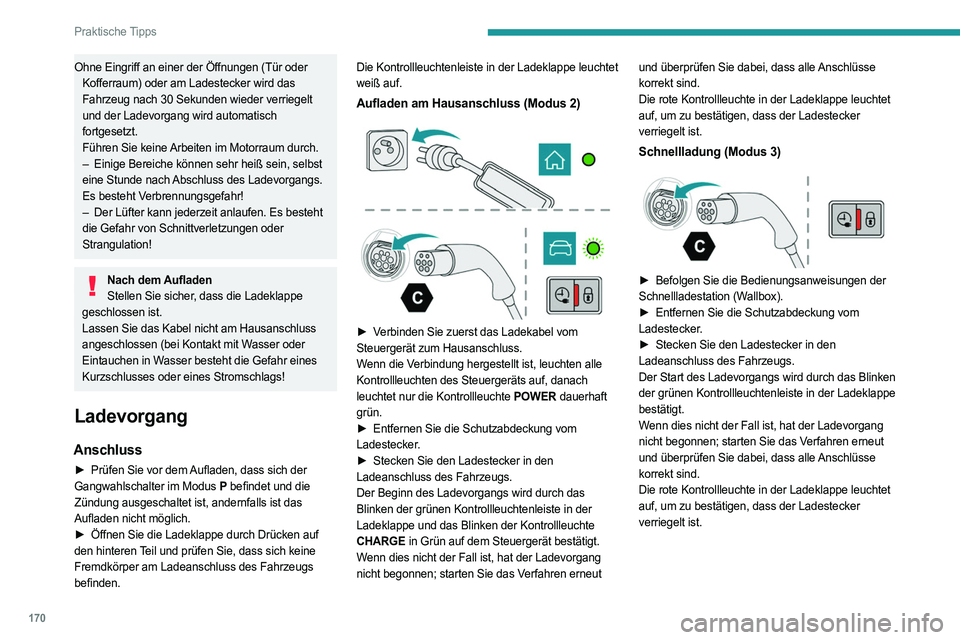

Ohne Eingriff an einer der Öffnungen (Tür oder Kofferraum) oder am Ladestecker wird das
Fahrzeug nach 30 Sekunden wieder verriegelt
und der Ladevorgang wird automatisch
fortgesetzt.
Führen Sie keine Arbeiten im Motorraum durch.
–

Einige Bereiche können sehr heiß sein, selbst

eine Stunde nach Abschluss des Ladevorgangs.
Es besteht Verbrennungsgefahr!
–

Der Lüfter kann jederzeit anlaufen. Es besteht

die Gefahr von Schnittverletzungen oder
Strangulation!
Nach dem Aufladen Stellen Sie sicher, dass die Ladeklappe
geschlossen ist.
Lassen Sie das Kabel nicht am Hausanschluss
angeschlossen (bei Kontakt mit Wasser oder
Eintauchen in Wasser besteht die Gefahr eines
Kurzschlusses oder eines Stromschlags!
Ladevorgang
Anschluss
► Prüfen Sie vor dem Aufladen, dass sich der
Gangwahlschalter im Modus P befindet und die
Zündung ausgeschaltet ist, andernfalls ist das
Aufladen nicht möglich.
►

Öffnen Sie die Ladeklappe durch Drücken auf

den hinteren Teil und prüfen Sie, dass sich keine
Fremdkörper am Ladeanschluss des Fahrzeugs
befinden. Die Kontrollleuchtenleiste in der Ladeklappe leuchtet
weiß auf.
Aufladen am Hausanschluss (Modus 2)



► Verbinden Sie zuerst das Ladekabel vom
Steuergerät zum Hausanschluss.
Wenn die Verbindung hergestellt ist, leuchten alle
Kontrollleuchten des Steuergeräts auf, danach
leuchtet nur die Kontrollleuchte POWER dauerhaft
grün.
►
Entfernen Sie die Schutzabdeckung vom

Ladestecker.
►

Stecken Sie den Ladestecker in den

Ladeanschluss des Fahrzeugs.
Der Beginn des Ladevorgangs wird durch das
Blinken der grünen Kontrollleuchtenleiste in der
Ladeklappe und das Blinken der Kontrollleuchte
CHARGE in Grün auf dem Steuergerät bestätigt.
Wenn dies nicht der Fall ist, hat der Ladevorgang
nicht begonnen; starten Sie das Verfahren erneut und überprüfen Sie dabei, dass alle Anschlüsse
korrekt sind.
Die rote Kontrollleuchte in der Ladeklappe leuchtet
auf, um zu bestätigen, dass der Ladestecker
verriegelt ist.
Schnellladung (Modus 3)

► Befolgen Sie die Bedienungsanweisungen der

Schnellladestation (Wallbox).
►

Entfernen Sie die Schutzabdeckung vom

Ladestecker.
►

Stecken Sie den Ladestecker in den

Ladeanschluss des Fahrzeugs.
Der Start des Ladevorgangs wird durch das Blinken
der grünen Kontrollleuchtenleiste in der Ladeklappe
bestätigt.
Wenn dies nicht der Fall ist, hat der Ladevorgang
nicht begonnen; starten Sie das Verfahren erneut
und überprüfen Sie dabei, dass alle Anschlüsse
korrekt sind.
Die rote Kontrollleuchte in der Ladeklappe leuchtet
auf, um zu bestätigen, dass der Ladestecker
verriegelt ist.

171
Praktische Tipps

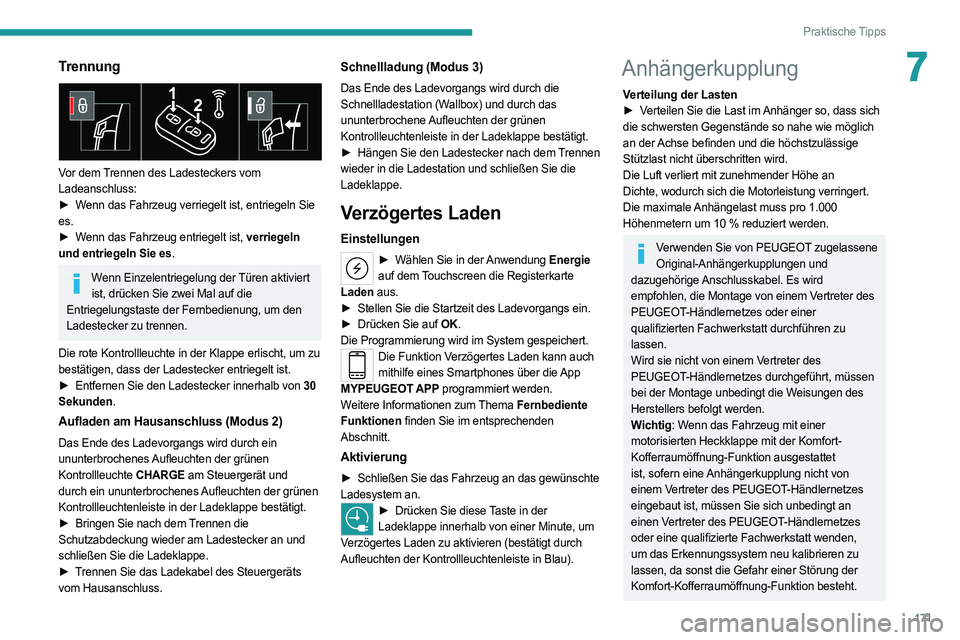

7Trennung

Vor dem Trennen des Ladesteckers vom
Ladeanschluss:
►
W
enn das Fahrzeug verriegelt ist, entriegeln Sie
es.
►

W
enn das Fahrzeug entriegelt ist, verriegeln
und entriegeln Sie es.
Wenn Einzelentriegelung der Türen aktiviert ist, drücken Sie zwei Mal auf die
Entriegelungstaste der Fernbedienung, um den
Ladestecker zu trennen.
Die rote Kontrollleuchte in der Klappe erlischt, um zu
bestätigen, dass der Ladestecker entriegelt ist.
►

Entfernen Sie den Ladestecker innerhalb von
30
Sekunden.
Aufladen am Hausanschluss (Modus 2)
Das Ende des Ladevorgangs wird durch ein
ununterbrochenes Aufleuchten der grünen
Kontrollleuchte CHARGE am Steuergerät und
durch ein ununterbrochenes Aufleuchten der grünen
Kontrollleuchtenleiste in der Ladeklappe bestätigt.
►

Bringen Sie nach dem
Trennen die
Schutzabdeckung wieder am Ladestecker an und
schließen Sie die Ladeklappe.
►

T
rennen Sie das Ladekabel des Steuergeräts
vom Hausanschluss.
Schnellladung (Modus 3)
Das Ende des Ladevorgangs wird durch die
Schnellladestation (Wallbox) und durch das
ununterbrochene Aufleuchten der grünen
Kontrollleuchtenleiste in der Ladeklappe bestätigt.
►

Hängen Sie den Ladestecker nach dem
Trennen
wieder in die Ladestation und schließen Sie die
Ladeklappe.
Verzögertes Laden
Einstellungen
► Wählen Sie in der Anwendung Energie
auf dem Touchscreen die Registerkarte
Laden aus.
►

Stellen Sie die Startzeit des Ladevorgangs ein.
►


Drücken Sie auf
OK.
Die Programmierung wird im System gespeichert.
Die Funktion Verzögertes Laden kann auch mithilfe eines Smartphones über die App
MYPEUGEOT APP programmiert werden.
Weitere Informationen zum Thema Fernbediente
Funktionen finden Sie im entsprechenden
Abschnitt.
Aktivierung
► Schließen Sie das Fahrzeug an das gewünschte
Ladesystem an.
► Drücken Sie diese Taste in der
Ladeklappe innerhalb von einer Minute, um
Verzögertes Laden zu aktivieren (bestätigt durch
Aufleuchten der Kontrollleuchtenleiste in Blau).
Anhängerkupplung
Verteilung der Lasten
► V erteilen Sie die Last im Anhänger so, dass sich
die schwersten Gegenstände so nahe wie möglich
an der Achse befinden und die höchstzulässige
Stützlast nicht überschritten wird.
Die Luft verliert mit zunehmender Höhe an
Dichte, wodurch sich die Motorleistung verringert.
Die maximale Anhängelast muss pro 1.000
Höhenmetern um 10 % reduziert werden.
Verwenden Sie von PEUGEOT zugelassene Original-Anhängerkupplungen und
dazugehörige Anschlusskabel. Es wird
empfohlen, die Montage von einem Vertreter des
PEUGEOT-Händlernetzes oder einer
qualifizierten Fachwerkstatt durchführen zu
lassen.
Wird sie nicht von einem Vertreter des
PEUGEOT-Händlernetzes durchgeführt, müssen
bei der Montage unbedingt die Weisungen des
Herstellers befolgt werden.
Wichtig: Wenn das Fahrzeug mit einer
motorisierten Heckklappe mit der Komfort-
Kofferraumöffnung-Funktion ausgestattet
ist, sofern eine Anhängerkupplung nicht von
einem Vertreter des PEUGEOT-Händlernetzes
eingebaut ist, müssen Sie sich unbedingt an
einen Vertreter des PEUGEOT-Händlernetzes
oder eine qualifizierte Fachwerkstatt wenden,
um das Erkennungssystem neu kalibrieren zu
lassen, da sonst die Gefahr einer Störung der
Komfort-Kofferraumöffnung-Funktion besteht.

172
Praktische Tipps
Bei Verwendung einer zugelassenen
Anhängerkupplung werden einige Manövrierhilfe-
und Fahrassistenzfunktionen automatisch
deaktiviert.
Weitere Informationen zum Fahren mit einem
an der Anhängerkupplung angebrachten
Anhänger in Verbindung mit dem Anhänger-
Stabilitätssystem finden Sie im entsprechenden
Abschnitt.
Bitte beachten Sie die erlaubten Anhängehöchstlasten, die auf dem
Fahrzeugschein, dem Typenschild und im
Abschnitt Technische Daten dieser
Bedienungsanleitung angegeben sind.
Bei der Verwendung von Zubehör (beispielsweise Fahrradträger, TowBox
usw.):
–

Beachten Sie die Einhaltung der maximal

zulässigen Stützlast.
–

T

ransportieren Sie nicht mehr als 4
herkömmliche Fahrräder oder 2 Elektrofahrräder.
Stellen Sie beim Laden von Fahrrädern auf einen
Fahrradträger am Kugelkopf sicher, dass die
schwersten Fahrräder so nah wie möglich am
Fahrzeug platziert werden.
Bitte beachten Sie die geltende Gesetzgebung des Landes, in dem Sie
fahren.
Fahrzeuge mit motorisierter Heckklappe und sensorgesteuerter Heckklappe
(Komfort-Kofferraumöffnung)
Um ein unbeabsichtigtes Öffnen der
motorisierten Heckklappe bei Verwendung der
Anhängerkupplung zu vermeiden:
–

Deaktivieren Sie diese Funktion vorab in der

Konfigurationsanwendung des Fahrzeugs,
–

oder entfernen Sie bei geschlossener

Heckklappe den elektronischen Schlüssel aus
dem Erkennungsbereich,
Anhängerkupplung mit werkzeuglos abnehmbarem
Kugelkopf
Übersicht
Für den Ein- und Ausbau dieser Original-
Anhängerkupplung ist kein Werkzeug erforderlich.


1. Befestigungshalterung
2. Schutzkappe
3. Anschluss-Steckdose
4. Sicherheitsöse
5. Abnehmbarer Kugelkopf
6. Ver-/Entriegelungsrad
7. Sicherheitsschloss mit Schlüssel
8. Etikett, um die Daten des Schlüssels zu notieren


A. Verriegelte Position (grüne Markierung
gegenüber weißer Markierung); das Rad liegt an
dem Kugelkopf an (kein Zwischenraum).
B. Entriegelte Position (rote Markierung gegenüber weißer Markierung); das Rad liegt nicht mehr an
dem Kugelkopf an (Zwischenraum ca. 5
mm).
Um während der Fahrt mit einer Anhängerkupplung volle Sicherheit zu
gewährleisten, siehe entsprechenden Abschnitt.
Vor jedem Einsatz Prüfen Sie, ob der Kupplungskopf richtig
montiert ist, indem Sie die folgenden Punkte
überprüfen:

173
Praktische Tipps

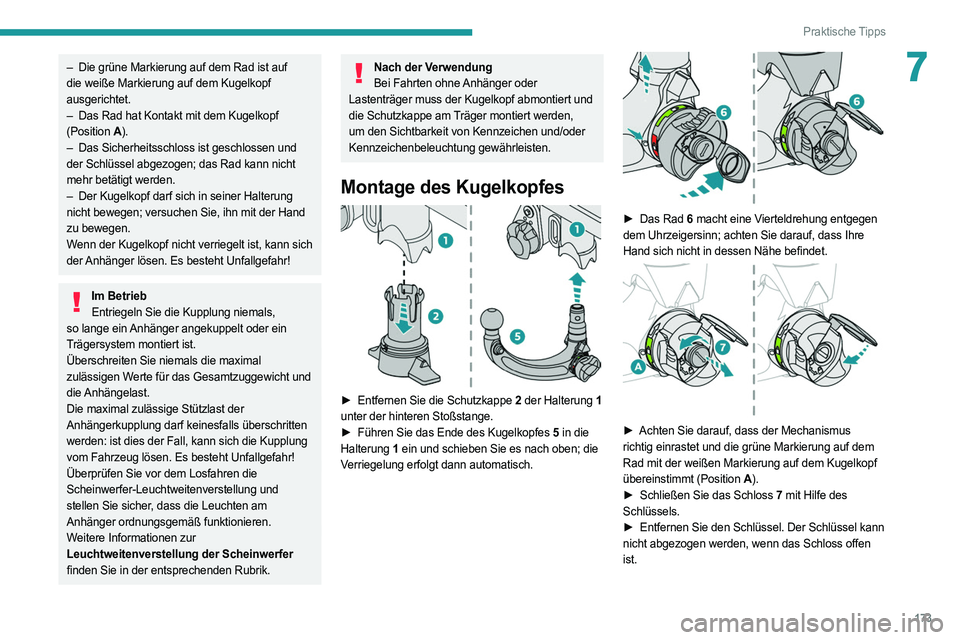

7– Die grüne Markierung auf dem Rad ist auf
die weiße Markierung auf dem Kugelkopf
ausgerichtet.
–

Das Rad hat Kontakt mit dem Kugelkopf

(Position A).
–

Das Sicherheitsschloss ist geschlossen und

der Schlüssel abgezogen; das Rad kann nicht
mehr betätigt werden.
–

Der Kugelkopf darf sich in seiner Halterung

nicht bewegen; versuchen Sie, ihn mit der Hand
zu bewegen.
Wenn der Kugelkopf nicht verriegelt ist, kann sich
der Anhänger lösen. Es besteht Unfallgefahr!
Im Betrieb Entriegeln Sie die Kupplung niemals,
so lange ein Anhänger angekuppelt oder ein
Trägersystem montiert ist.
Überschreiten Sie niemals die maximal
zulässigen Werte für das Gesamtzuggewicht und
die Anhängelast.
Die maximal zulässige Stützlast der
Anhängerkupplung darf keinesfalls überschritten
werden: ist dies der Fall, kann sich die Kupplung
vom Fahrzeug lösen. Es besteht Unfallgefahr!
Überprüfen Sie vor dem Losfahren die
Scheinwerfer-Leuchtweitenverstellung und
stellen Sie sicher, dass die Leuchten am
Anhänger ordnungsgemäß funktionieren.
Weitere Informationen zur
Leuchtweitenverstellung der Scheinwerfer
finden Sie in der entsprechenden Rubrik.
Nach der Verwendung Bei Fahrten ohne Anhänger oder
Lastenträger muss der Kugelkopf abmontiert und
die Schutzkappe am Träger montiert werden,
um den Sichtbarkeit von Kennzeichen und/oder
Kennzeichenbeleuchtung gewährleisten.
Montage des Kugelkopfes

► Entfernen Sie die Schutzkappe 2 der Halterung 1
unter der hinteren Stoßstange.
►

Führen Sie das Ende des Kugelkopfes
5 in die
Halterung 1 ein und schieben Sie es nach oben; die
Verriegelung erfolgt dann automatisch.


► Das Rad 6 macht eine Vierteldrehung entgegen
dem Uhrzeigersinn; achten Sie darauf, dass Ihre
Hand sich nicht in dessen Nähe befindet.


► Achten Sie darauf, dass der Mechanismus
richtig einrastet und die grüne Markierung auf dem
Rad mit der weißen Markierung auf dem Kugelkopf
übereinstimmt (Position A ).
►

Schließen Sie das Schloss
7 mit Hilfe des
Schlüssels.
►

Entfernen Sie den Schlüssel. Der Schlüssel kann

nicht abgezogen werden, wenn das Schloss offen
ist.

174
Praktische Tipps

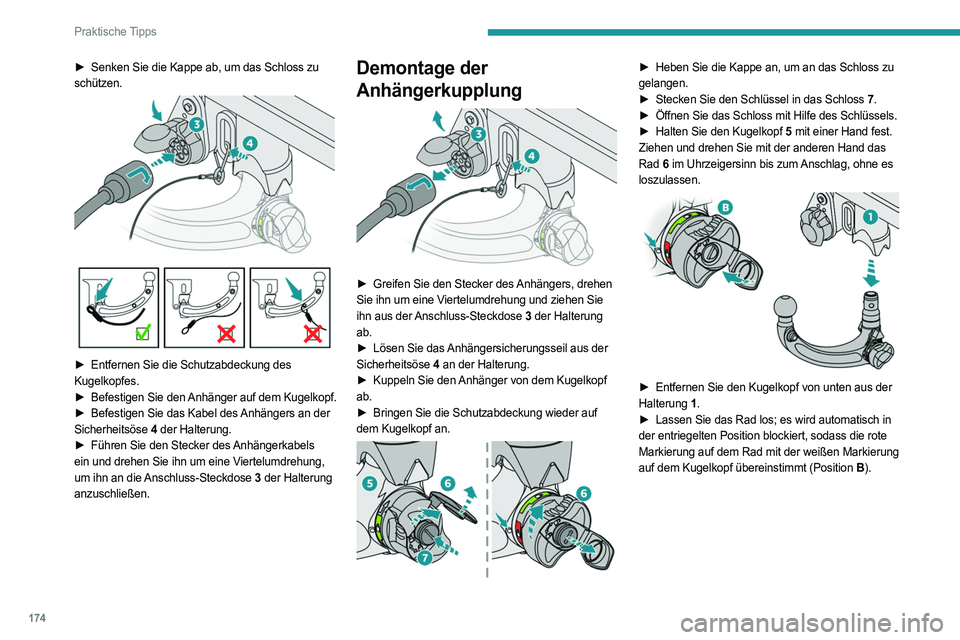

► Senken Sie die Kappe ab, um das Schloss zu
schützen.


► Entfernen Sie die Schutzabdeckung des
Kugelkopfes.
►

Befestigen Sie den
Anhänger auf dem Kugelkopf.
►

Befestigen Sie das Kabel des
Anhängers an der
Sicherheitsöse 4 der Halterung.
►

Führen Sie den Stecker des
Anhängerkabels
ein und drehen Sie ihn um eine Viertelumdrehung,
um ihn an die Anschluss-Steckdose 3 der Halterung
anzuschließen.
Demontage der
Anhängerkupplung


► Greifen Sie den Stecker des Anhängers, drehen
Sie ihn um eine Viertelumdrehung und ziehen Sie
ihn aus der Anschluss-Steckdose 3 der Halterung
ab.
►

Lösen Sie das
Anhängersicherungsseil aus der
Sicherheitsöse 4 an der Halterung.
►

Kuppeln Sie den
Anhänger von dem Kugelkopf
ab.
►

Bringen Sie die Schutzabdeckung wieder auf

dem
Kugelkopf an.


► Heben Sie die Kappe an, um an das Schloss zu
gelangen.
►

Stecken Sie den Schlüssel in das Schloss
7.
►

Öffnen Sie das Schloss mit Hilfe des Schlüssels.
►


Halten Sie den Kugelkopf
5 mit einer Hand fest.
Ziehen und drehen Sie mit der anderen Hand das
Rad 6 im Uhrzeigersinn bis zum Anschlag, ohne es
loszulassen.


► Entfernen Sie den Kugelkopf von unten aus der
Halterung 1 .
►

Lassen Sie das Rad los; es wird automatisch in

der entriegelten Position blockiert, sodass die rote
Markierung auf dem Rad mit der weißen Markierung
auf dem Kugelkopf übereinstimmt (Position B ).
