2021 YAMAHA TRICITY 300 AUX

ÍndiceInformações relativas à
segurança ......................................... 1-1
Outras recomendações para uma condução segura ................ 1-5
Descrição .......................................... 2-1
Vista esquerda................................ 2-1
Vista direita ..................................... 2-2
Controlos e instrumentos ............... 2-3
Sistema de chave inteligente ......... 3-1
Sistema da chave inteligente ......... 3-1
Distância de operação do sistema da chave inteligente....... 3-2
Manuseamento da chave inteligente e das chaves
mecânicas ................................... 3-3
Chave inteligente ............................ 3-4
Substituição da bateria da chave inteligente ......................... 3-6
Interruptor principal ........................ 3-7
Controlo de posição
estacionária ...................................... 4-1
Controlo de posição estacionária ................................. 4-1
Funções dos controlos
e instrumentos ................................. 5-1
Indicadores luminosos e luzes de advertência ............................ 5-1 Contador multifuncional.................. 5-3
Interruptores do guiador ................ 5-9
Alavanca do travão dianteiro ........ 5-11
Pedal do travão ............................. 5-11
Alavanca do travão traseiro .......... 5-12
Alavanca do travão
de estacionamento .................... 5-13
ABS ............................................... 5-13
Sistema de controlo de tração...... 5-14
Tampa do depósito de combustível .......................... 5-16
Combustível .................................. 5-17
Tubo de descarga do depósito de combustível .......................... 5-18
Conversor catalítico ...................... 5-19
Compartimento de armazenagem ............................ 5-19
Ajuste dos amortecedores ............ 5-21
Tomada CC auxiliar ..................... 5-21
Descanso lateral ........................... 5-22
Sistema de corte do circuito de ignição .................................. 5-23
Para sua segurança –
verificações prévias à utilização ..... 6-1
Utilização e questões importantes
relativas à con dução ........................ 7-1
Rodagem do motor ......................... 7-1
Colocar o motor em
funcionamento ............................. 7-2 Arranque ......................................... 7-3
Aceleração e desaceleração .......... 7-3
Travagem ........................................ 7-3
Sugestões para a redução do
consumo de combustível ............ 7-4
Estacionamento .............................. 7-4
Manutenção perió dica e ajustes .... 8-1
Jogo de ferramentas ...................... 8-2
Tabelas de manutenção periódica ..................................... 8-3
Tabela de manutenção periódica para o sistema de controlo
das emissões .............................. 8-3
Tabela de lubrificação e manutenção geral ....................... 8-4
Remoção e instalação do painel .... 8-9
Verificação da vela de ignição ...... 8-10
Lata ............................................... 8-11
Óleo do motor e elemento
do filtro de óleo ......................... 8-12
Porquê Yamalube ......................... 8-14
Óleo da transmissão final ............. 8-14
Refrigerante .................................. 8-16
Filtro de ar e elementos do filtro de ar da caixa da
correia em V .............................. 8-17
Verificação da folga do punho do acelerador ............................ 8-21
Folga das válvulas ........................ 8-22
Pneus ............................................ 8-22UBEDP0P0.book Page 1 Monday, October 12, 2020 8:28 AM

Descrição
2-3
2
PAU10431

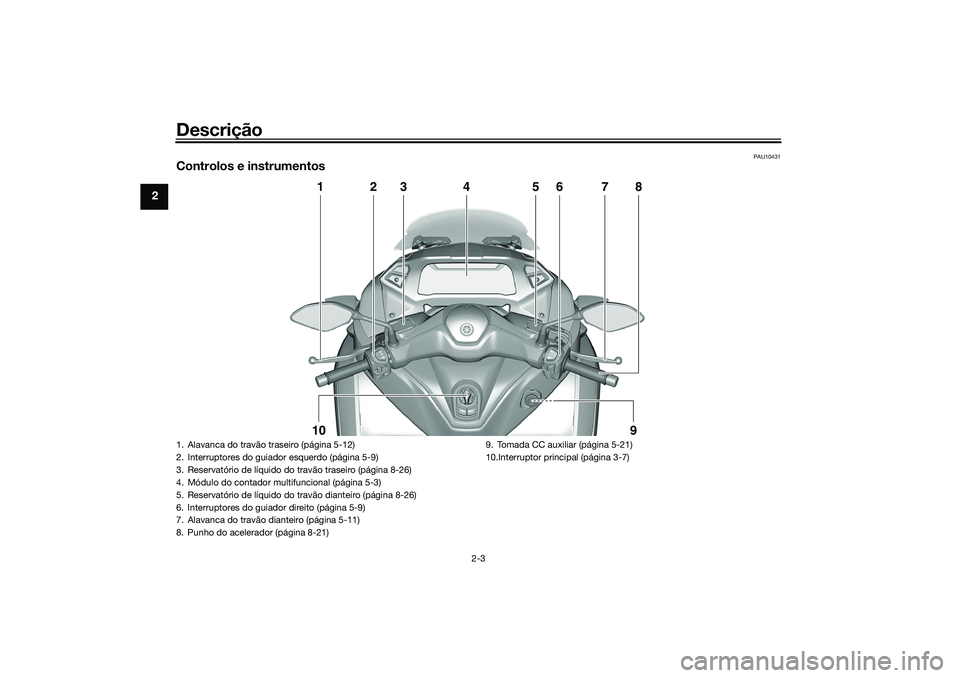

Controlos e instrumentos
1
2
3
4
5
6
7
8
10
9
1. Alavanca do travão traseiro (página 5-12)
2. Interruptores do guiador esquerdo (página 5-9)
3. Reservatório de líquido do travão traseiro (página 8-26)
4. Módulo do contador multifuncional (página 5-3)
5. Reservatório de líquido do travão dianteiro (página 8-26)
6. Interruptores do guiador direito (página 5-9)
7. Alavanca do travão dianteiro (página 5-11)
8. Punho do acelerador (página 8-21)9. Tomada CC auxiliar (página 5-21)
10.Interruptor principal (página 3-7)UBEDP0P0.book Page 3 Monday, October 12, 2020 8:28 AM

Funções dos controlos e instrumentos
5-21
5
PAU14895
Ajuste dos amortece dores
AVISO
PWA10211
Ajuste sempre ambos os amortece do-
res de forma igual, caso contrário pod e-
rá resultar numa fraca capaci dad e de
manobra e per da de estabili dad e.Cada um dos amortecedores está equipa-
do com um anel ajustador de pré-carga da
mola.PRECAUÇÃO
PCA10102
Para evitar d anificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.Ajuste a pré-carga da mola como se segue.
Rode o anel ajustador na direção (a) para
aumentar a pré-carga da mola.
Rode o anel ajustador na direção (b) para
diminuir a pré-carga da mola.  Alinhe o entalhe adequado do anel
ajustador com o indicador de posição
no amortecedor.
 Utilize a ferramenta ajustadora da pré-
carga da mola, incluída no jogo de fer-
ramentas, para fazer este ajuste.
PAU49454
Toma da CC auxiliar Pode ser utilizado um acessório de 12 V li-
gado à tomada CC auxiliar quando o inter-
ruptor principal está ligado.PRECAUÇÃO
PCA15432
O acessório liga do à toma da CC auxiliar
não deve ser utiliza do com o motor des-
liga do e a carga nunca d everá exceder
12 W (1 A). Caso contrário, o fusível po-
d erá queimar ou a bateria po derá des-
carregar.Utilização da tomad a CC auxiliar
1. Desligue o interruptor principal.
2. Retire a tampa da tomada CC auxiliar.
3. Desligue o acessório.
1. Anel ajustador de pré-carga da mola
2. Chave inglesa especial
3. Indicador de posiçãoPonto de afinação da pré-carga d a
mola: Mínimo (suave):
1
Normal: 2
Máximo (dura): 51 2345
1
2
3(a) (a)
(b) (b)
(a) (b)
1. Tomada CC auxiliar
1
UBEDP0P0.book Page 21 Monday, October 12, 2020 8:28 AM

Funções dos controlos e instrumentos
5-22
5
4. Insira a ficha acessória na tomada CC
auxiliar.
5. Ligue o interruptor principal e ligue o motor. (Consulte a página 7-2.)
6. Ligue o acessório.
AVISO
PWA14361
Para evitar choque elétrico ou curto-cir-
cuito, certifique-se d e que a tampa está
instala da quan do a toma da CC auxiliar
não está a ser utiliza da.
PAU15306
Descanso lateralO descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTAO interruptor incorporado do descanso la-
teral faz parte do sistema de corte do cir-
cuito de ignição, que corta a ignição em
determinadas situações. (Consulte a sec-
ção seguinte para obter uma explicação
sobre o sistema de corte do circuito de ig-
nição.)
AVISO
PWA10242
O veículo não d eve ser conduzi do com o
d escanso lateral para baixo, nem se o
d escanso lateral não pu der ser devi da-
mente recolhi do para cima (ou não fique
em cima), caso contrário o descanso la-
teral po de entrar em contacto com o
solo e distrair o con dutor, resultan do
numa possível per da de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebi do para lembrar ao
utiliza dor que lhe cabe levantar o des-
canso lateral antes de arrancar. Por
conseguinte, verifique este sistema re- gularmente e se não funcionar bem, so-
licite a sua reparação a um
concessionário Yamaha.
UBEDP0P0.book Page 22 Monday, October 12, 2020 8:28 AM

Manutenção periódica e ajustes
8-34
8
Se um fusível estiver queimado, substitua-
o do modo seguinte.
1. Desligue o interruptor principal e o cir- cuito elétrico em questão.
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à
recomen dad a, para evitar causar
gran des danos no sistema elétrico
e possivelmente um incên dio.
[PWA15132]
1. Fusível de reserva
2. Fusível do motor da ventoinha do radiador
3. Fusível da ignição
4. Fusível da unidade de controlo ABS
5. Fusível do sistema de sinalização
6. Fusível do aquecedor de punho
7. Fusível de substituição
8. Fusível do farol dianteiro
9. Fusível do motor do ABS
10.Fusível de solenóide ABS
11.Fusível de perigo
12.Fusível da tomada CC auxiliar
13.Fusível de resposta
14.Fusível da bateria do controlo de posição
estacionária
15.Fusível do controlo de posição estacionária
14157
910111213
7
123465
7
8
Fusíveis especifica dos:
Fusível principal:
20.0 A
Fusível do aquecedor de punho: 7.5 A
Fusível do farol dianteiro: 7.5 A
Fusível do sistema de sinalização:
10.0 A
Fusível da ignição: 7.5 A
Fusível do motor da ventoinha do
radiador: 7.5 A
Fusível de reserva: 7.5 A
Fusível da luz de perigo:
7.5 A
Fusível da unidade de controlo
ABS:
7.5 A
Fusível motor ABS: 30.0 A
Fusível de solenóide ABS: 20.0 A
Fusível de resposta:
2.0 A
UBEDP0P0.book Page 34 Monday, October 12, 2020 8:28 AM

Manutenção periódica e ajustes
8-35
8
3. Ligue o interruptor principal e o circui-
to elétrico em questão para verificar
se o dispositivo funciona.
4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
elétrico.
PAUN2261
Luzes do veículoEste veículo está equipado com luzes LED
nos faróis dianteiros, nos mínimos e nas lu-
zes do travão/traseiras. Se uma luz não se
acender, verifique o fusível e, em seguida,
solicite a um concessionário Yamaha que
verifique o veículo.PRECAUÇÃO
PCA16581
Não cole nenhum tipo de película colori-
d a nem autocolantes na lente do farol
d ianteiro.
PAU62590
Substituição de uma lâmpa da do
sinal de mu dança de direção1. Retire a lente do sinal de mudança de
direção, removendo o respetivo para-
fuso.
2. Retire o recetáculo da lâmpada do si- nal de mudança de direção (em con-
junto com a lâmpada), rodando-o no
sentido contrário ao dos ponteiros do
relógio.
Fusível da tomada CC auxiliar:
2.0 A
Fusível do controlo de posição es-
tacionária: 7.5 A
Fusível da bateria do controlo de
posição estacionária: 20.0 A
1. Farol dianteiro
2. Mínimos
1 1 1
2 2
1. Lente do sinal de mudança de direção
2. Parafuso
2
1
UBEDP0P0.book Page 35 Monday, October 12, 2020 8:28 AM

Informações para o consumidor
11-2
11
A etiqueta do modelo está afixada no inte-
rior do compartimento de armazenagem.
(Consulte a página 5-19.) Registe a infor-
mação constante nesta etiqueta no espaço
providenciado para esse efeito neste ma-
nual. Esta informação será necessária para
encomendar peças sobresselentes a um
concessionário Yamaha.
PAU69910
Conector de diagnósticoO conector de diagnóstico encontra-se no
sítio ilustrado.
PAU85300
Registo de dad os do veículoA ECU deste modelo armazena certos da-
dos do veículo com o objetivo de auxiliar no
diagnóstico de avarias, para fins de pesqui-
sa, análise estatística e desenvolvimento.
Apesar dos sensores e dos dados regista-
dos variarem consoante o modelo, os prin-
cipais dados recolhidos são:
 Dados sobre o estado do veículo e o
desempenho do motor
 Dados sobre a injeção de combustível
e relativos às emissões
Estes dados apenas serão transferidos
quando uma ferramenta de diagnóstico es-
pecial da Yamaha for ligada ao veículo, por
exemplo, ao realizar verificações ou proce-
dimentos de manutenção.
Os dados do veículo carregados serão tra-
tados em conformidade com a Política de
Privacidade a seguir.
Política de Privaci dad e
A Yamaha não divulgará estes dados a ter-
ceiros, exceto nos seguintes casos. Além
disso, a Yamaha poderá fornecer os dados
a uma empresa contratada, para outsour-
cing de serviços relacionados com o trata-
mento dos dados do veículo. Mesmo
1. Conector de diagnóstico
1 1
https://www.yamaha-motor.eu/pt/
privacidade/declaracao-privacidade.aspx
UBEDP0P0.book Page 2 Monday, October 12, 2020 8:28 AM

Índice remissivo
12-2
12
Luz de advertência do controlo
de posição estacionária ....................... 5-3
Luzes do veículo................................... 8-35MManutenção, sistema de controlo das emissões ....................................... 8-3
Modo de emergência ........................... 8-41NNível de líquido dos travões,
verificação .......................................... 8-26
Número de identificação do veículo ..... 11-1
Número de série do motor ................... 11-1
Números de identificação .................... 11-1OÓleo da transmissão final ..................... 8-14
Óleo do motor e elemento do filtro de óleo .................................. 8-12PPainel, remoção e instalação ................. 8-9
Pastilhas dos travões da frente e de trás, verificação .......................... 8-25
Pedal do travão .................................... 5-11
Pedal do travão, verificação e lubrificação ................... 8-29
Pneus.................................................... 8-22
Punho e cabo do acelerador, verificação e lubrificação ................... 8-28RRecomendações para uma condução segura ................................. 1-5
Refrigerante .......................................... 8-16
Registo de dados, veículo .................... 11-2
Relógio ................................................... 5-5
Rodagem do motor ................................ 7-1 Rodas ................................................... 8-24
Rolamentos da direção, lubrificação ... 8-31
Rolamentos de roda, verificação ......... 8-32
SSistema da chave inteligente ................. 3-1
Sistema de chave inteligente ................. 3-1
Sistema de chave inteligente,
resolução de problemas .................... 8-37
Sistema de controlo de tração............. 5-14
Sistema de corte do circuito
de ignição .......................................... 5-23
Sobreaquecimento do motor ............... 8-40TTabela de deteção e resolução de problemas ..................................... 8-39
Tampa do depósito de combustível .... 5-16
Taquímetro ............................................. 5-4
Tomada CC auxiliar.............................. 5-21
Travagem ............................................... 7-3
Travão de estacionamento, verificação.......................................... 8-25
Tubo de descarga do depósito de combustível .................................. 5-18UUnidades de apresentação, alternar ...... 5-4VVela de ignição, verificação ................. 8-10
Velocímetro ............................................ 5-4
Visor da temperatura do ar .................... 5-8
Visor do sistema de controlo de tração .............................................. 5-8
Visor multifuncional ................................ 5-5YYamalube ............................................. 8-14
UBEDP0P0.book Page 2 Monday, October 12, 2020 8:28 AM
