Periodiskt underhåll och justering
9-11
9
TIPSMotorns oljenivå ska ligga mellan spetsen
på oljestickan och markeringen för maximi-
nivå.4. Om oljenivån inte befinner sig mellanspetsen på oljestickan och markering-
en för maximinivån, bör olja av rekom-
menderad typ fyllas på till rätt nivå.
5. Stoppa ner oljestickan i påfyllningshå- let och dra fast påfyllningslocket. För att byta motorolja och rengöra ol-
jesilen
1. Starta motorn, värm upp den under några minuter och stäng sedan av
motorn igen.
2. Placera ett oljetråg under motorn för att samla upp oljan.
3. Ta bort påfyllningslocket och avtapp-
ningspluggarna för motorolja, A och
B, och töm ut oljan från vevhuset.
VIKTIGT: När motoroljans avtapp-
ningsplugg B lossas, kommer O-
ringen, fjädern och oljesilen att falla
ut. Var försiktig så att du inte tappar
bort dessa delar.
[MCAT1022]
4. Rengör motorns oljesil med lösnings- medel, kontrollera så att den inte är
skadad och byt den vid behov.
5. Montera motorns oljesil, kompres- sionsfjäder, en ny O-ring och motorol-
jans avtappningsplugg B.TIPSSe till att enhetens O-ring sitter rätt place-
rad.6. Montera motorns avtappningsplugg A
och den nya packningen, och dra se-
dan åt båda avtappningspluggarna till
specificerade åtdragningsmoment.
7. Fyll på med den rekommenderade mängden motorolja och montera där-
efter och dra fast påfyllningslocket.
1. Påfyllningshål för olja
2. O-ring
3. Oljesticka
4. Max-markering
5. Spetsen på oljestickan
3245
1
1. Oljeavtappningsplugg A
2. Packning
3. Oljesil
4. Fjäder
5. O-ring
6. Oljeavtappningsplugg B
2 3
4
5
6
1
Åtdragningsmoment:
Oljeavtappningsplugg A: 20 N·m (2.0 kgf·m, 15 lb·ft)
Oljeavtappningsplugg B:
20 N·m (2.0 kgf·m, 15 lb·ft)
Rekommenderad motorolja: Se sidan 11-1.
Oljemängd: 0.90 L (0.95 US qt, 0.79 Imp.qt)
UBBDM0M0.book Page 11 Monday, June 14, 2021 1:22 PM

Periodiskt underhåll och justering
9-12
9
TIPSKom ihåg att torka bort eventuell utspilld
olja från fordonet så snart motorn och av-
gassystemet har svalnat.VIKTIGT
MCA24060
Se till att inga främmande föremål kom-
mer ner i vevhuset.8. Starta motorn och låt den gå på tom-gång under flera minuter medan du
kontrollerar om det finns något olje-
läckage. Om det läcker någon olja,
stäng omedelbart av motorn och kon-
trollera anledningen till oljeläckaget.
9. Stäng av motorn och kontrollera olje- nivån. Fyll på vid behov.
10. Nollställ trippmätaren för oljebyte och indikatorn för oljebyte “OIL”. (Se sidan
6-7 för information om återställning.)
MAU85450
Fördelar med YamalubeYAMALUBE är en YAMAHA-originalartikelsom utvecklats speciellt av våra tekniker ef-
tersom de anser att motoroljan är en viktig
del av motorn. Vi har specialistteam inom
mekanik, kemi, elektronik och bantestning
som utvecklar oljorna tillsammans med
motorerna. Yamalube-oljorna utnyttjar bas-
oljornas egenskaper till fullo och blandning-
arna har den perfekta balansen av tillsatser
som ser till att oljorna uppfyller våra pre-
standakrav. Därför har alla mineraloljor
samt de halv- och helsyntetiska oljorna i
Yamalube-serien sina egna egenskaper och användningsområden. Yamaha har
forskat om och utvecklat oljor sedan 1960-
talet och har därmed många års erfarenhet
vilket gör Yamalube till det bästa valet för
din Yamaha-motor.

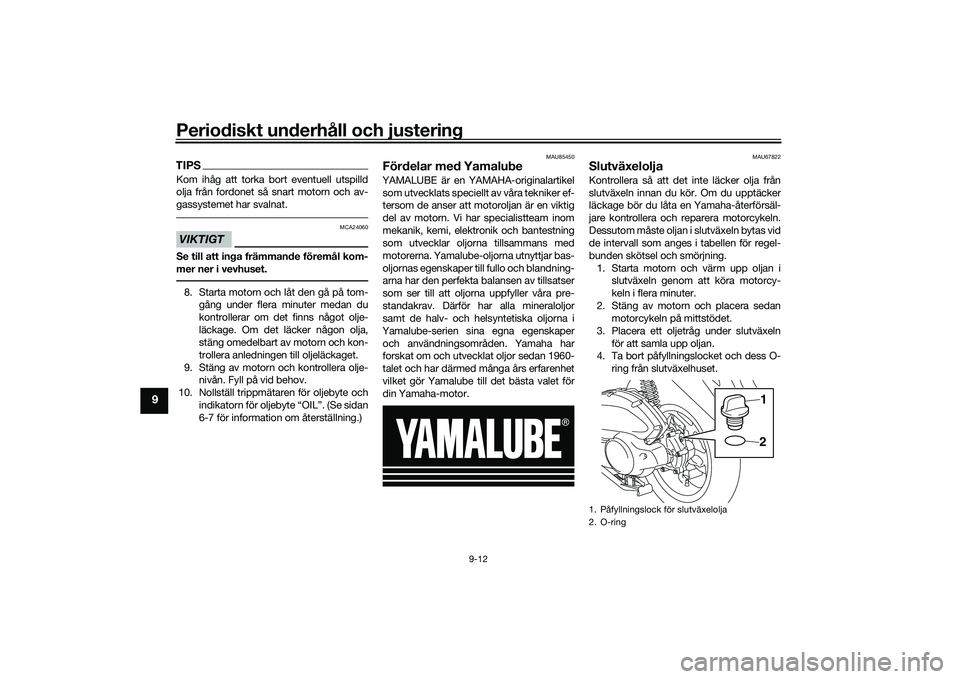

MAU67822
SlutväxeloljaKontrollera så att det inte läcker olja från
slutväxeln innan du kör. Om du upptäcker
läckage bör du låta en Yamaha-återförsäl-
jare kontrollera och reparera motorcykeln.
Dessutom måste oljan i slutväxeln bytas vid
de intervall som anges i tabellen för regel-
bunden skötsel och smörjning. 1. Starta motorn och värm upp oljan i slutväxeln genom att köra motorcy-
keln i flera minuter.
2. Stäng av motorn och placera sedan motorcykeln på mittstödet.
3. Placera ett oljetråg under slutväxeln för att samla upp oljan.
4. Ta bort påfyllningslocket och dess O-
ring från slutväxelhuset.1. Påfyllningslock för slutväxelolja
2. O-ring
1
2
UBBDM0M0.book Page 12 Monday, June 14, 2021 1:22 PM

Periodiskt underhåll och justering
9-13
9
5. Ta bort avtappningspluggen och desspackning i slutväxeln för att tappa ur
oljan ur slutväxelhuset.
6. Montera avtappningspluggen och den nya packningen, dra sedan åt pluggen
till angivet moment.TIPSInnan du monterar slutväxeloljans av-
tappningsplugg och packning ska du
stryka på olja på dem.
 Torka bort överflödig olja efteråt.
7. Fyll på med angiven mängd rekom-
menderad olja i slutväxeln. VARNING!
Se till att inga främmande föremål
kommer in i slutväxeln. Se till att
ingen olja kommer på däck eller
fälg.
[MWA11312]
8. Montera påfyllningslocket och dess O-ring på slutväxelhuset och dra åt
locket.
9. Kontrollera så att det inte läcker olja från slutväxeln. Kontrollera anledning-
en till det om det läcker.
MAU20071
KylvätskaKylvätskenivån bör kontrolleras före varje
körning. Dessutom måste kylvätskan bytas
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning.
MAUN2930
För att kontrollera kylvätskenivån1. Ställ upp fordonet på sitt mittstöd.TIPS Kylvätskenivån måste kontrolleras på
en kall motor eftersom nivån varierar
med motortemperaturen.
 Se till att fordonet står helt upprätt när
du kontrollerar oljenivån. Om det lutar
lite kan du få en felaktig avläsning.2. Kontrollera kylvätskenivån i kylvätske-
behållaren.TIPSKylvätskenivån bör vara mellan min- och
max-markeringarna.
1. Avtappningsplugg i slutväxeln
2. PackningÅtdragningsmoment:Avtappningsplugg i slutväxeln:20 N·m (2.0 kgf·m, 15 lb·ft)
12
Rekommenderad olja i slutväxel: Se sidan 11-1.
Oljemängd: 0.10 L (0.11 US qt, 0.09 Imp.qt)
UBBDM0M0.book Page 13 Monday, June 14, 2021 1:22 PM

Periodiskt underhåll och justering
9-14
9
3. Om kylvätskenivån befinner sig vid el-ler under minimimärket ska du lyfta
bort den högra fotmattan genom att
dra den rakt upp.
4. Ta bort locket på kylvätskebehållaren. 5. Ta bort locket på kylvätskebehållaren,
fyll på med kylvätska upp till max-
markeringen och sätt fast locket igen.
VARNING! Ta bara bort kylväts-
kelocket. Ta aldrig bort kylväts-
kelocket när motorn är varm.
[MWA15162]
VIKTIGT: Om du inte har till-
gång till kylvätska kan du använda
destillerat vatten eller mjukt vatten-
ledningsvatten. Använd inte hårt
vatten eller saltvatten eftersom det
kan skada motorn. Om du har an-
vänt vatten i stället för kylvätska bör
du byta ut det mot kylvätska vid för-
sta bästa tillfälle. I annat fall kom-
mer kylsystemet inte att vara
skyddat mot isbildning och korrosi-
on. Om du har tillsatt vatten till kyl-
vätskan, be en Yamaha-
återförsäljare att kontrollera kyl- vätskan så snart som möjligt. I an-
nat fall kommer motorns kyleffekt
att reduceras.
[MCA10473]
6. Sätt fast kylvätskebehållarens lock.
7. Sätt tillbaka den högra fotmattan i ur-
sprungsläget och tryck ned den så att
den sitter fast.
MAU33032
Byte av kylvätska
Kylvätskan måste bytas vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning. Låt en Yamaha-återförsälja-
re byta kylvätskan. VARNING! Ta aldrig
bort kylvätskelocket när motorn är varm.[MWA10382]
1. Max-markering
2. Min-markering
1. Fotmatta
1
2
1
1. Kåpa över kylvätskebehållare
1
1. Kylvätskebehållarens lockRymd i kylvätskebehållare (upp till
max-markeringen): 0.13 L (0.14 US qt, 0.11 Imp.qt)
1
UBBDM0M0.book Page 14 Monday, June 14, 2021 1:22 PM

Periodiskt underhåll och justering
9-15
9
MAU67174
Luftfilter och V-remshusets luft-
filterLuftfiltret bör bytas ut och luftfiltret i V-
remshuset bör rengöras vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning. Samtliga filter måste
rengöras oftare om du kör i fuktiga eller
dammiga områden. Luftfiltrets slang och
luftfiltrets slang i V-remshuset bör kontrol-
leras regelbundet och rengöras vid behov.
Rengöring av luftfiltrets slang1. Kontrollera om det samlats smuts eller vatten i slangen på baksidan av luftfil-
tret.
2. Om det samlats smuts eller vatten tar du bort slangen och rengör den. Sätt
sedan tillbaka den.
TIPSKom ihåg att kontrollera om luftfilterele-
mentet är mycket smutsigt eller skadat och
byt ut det vid behov om smuts eller vatten
fanns i slangen.Byte av luftfiltret
1. Ställ upp fordonet på sitt mittstöd.
2. Ta bort locket över luftfiltret genom att lossa skruvarna.
3. Dra ut luftfiltret. 4. Stoppa in ett nytt luftfilter i luftfilterhu-
set. VIKTIGT: Se till att luftfiltret sit-
ter ordentligt i luftfilterhuset.
Motorn får aldrig köras utan att luft-
filtret är monterat. I annat fall kan
kolven(-arna) och/eller cylindern(-
rarna) slitas onormalt mycket.
[MCA10482]
VIKTIGT
MCA21220
 Luftfilterelementet måste bytas vid
de intervall som anges i tabellen för
regelbundet underhåll.
 Luftfilterelementet bör bytas oftare
om du kör mycket i regn eller på
dammiga platser.
 Luftfiltret kan inte rengöras genom
att blåsa på det med tryckluft. Det
måste bytas ut.
1. Luftfiltrets slang
1
1. Lock över luftfilter
2. Skruv
2 1
2
2
1. Luftfilter
11
UBBDM0M0.book Page 15 Monday, June 14, 2021 1:22 PM

Periodiskt underhåll och justering
9-16
9
5. Montera locket över luftfiltret med ochskruva fast skruvarna.
Rengöring av luftfiltrets slang i V-rems-
huset
1. Kontrollera om det samlats smuts eller vatten i slangen på baksidan av V-
remshuset.
2. Om det samlats smuts eller vatten tar du bort slangen och rengör den. Sätt
sedan tillbaka den.TIPSKom ihåg att kontrollera om V-remshusets
luftfilterelement är mycket smutsigt eller
skadat och rengör eller byt ut det vid behov
om smuts eller vatten fanns i slangen.
Rengöring av luftfilter i V-remshuset
1. Ställ upp fordonet på sitt mittstöd.
2. Ta bort skruvarna och dra skyddet för luftfiltret i V-remshuset utåt och bort
från V-remshuset.
3. Ta ut luftfiltret i V-remshuset och ren- gör det med lösningsmedel. Krama ur
det kvarvarande lösningsmedlet i fil-
tret efter rengöring. VARNING! An-
vänd endast ett lösningsmedel
avsett för rengöring av delar. För att
undvika risken för brand eller explo-
sion ska du inte använda bensin el-
ler lösningsmedel med låg
flampunkt.
[MWA10432]
VIKTIGT: För att
undvika skador på luftfilterelemen-
tet ska det hanteras försiktigt och
inte vridas.
[MCA10522]
4. Applicera olja av rekommenderad typ på hela ytan av skumgummit och kra-
ma sedan ur överflödig olja.TIPSLuftfilterelementet skall bli vått, men ej
droppa.
1. Luftfiltrets slang i V-remshuset
1
1. Skydd för luftfilter i V-remshuset
2. Skruv
2
1
2
1. Luftfilter i V-remshuset
1
UBBDM0M0.book Page 16 Monday, June 14, 2021 1:22 PM

Periodiskt underhåll och justering
9-21
9
MAU22461
Bromsbelägg, bak
Bromsbeläggen för bakbromsen har en in-
dikering för bromsbeläggens förslitning
som gör att du kan kontrollera förslitningen
u t an a t t t a is ä r br o m s en . T i t t a p å i n d i k er i n g -
en för att kontrollera bromsbeläggens för-
slitning. Om bromsbeläggen är så slitna att
förslitningsindikeringen nästan rör vid
bromsskivan, bör du låta en Yamaha-åter-
försäljare byta alla bromsbelägg.
MAU40262
Kontroll av bromsvätskenivånKontrollera att bromsvätskenivån är över
miniminivån före varje körning. Kontrollera
att bromsvätskenivån ligger vid behållarens
övre del. Fyll på bromsvätska vid behov.
Frambroms
Bakbroms
VARNING
MWA16011
Felaktigt underhåll kan leda till att brom-
sarna inte fungerar. Beakta följande:
 För lite bromsvätska kan göra att
luft tränger in i bromssystemet vil-
ket försämrar bromsförmågan.
 Rengör påfyllningslocket innan det
tas bort. Använd bara DOT 4-
bromsvätska från en förseglad be-
hållare.
 Använd bara den specificerade
bromsvätskan, annars kan gummi-
tätningarna försämras vilket leder
till läckage.
 Fyll på med samma bromsvätska
som redan finns i systemet. Om du
fyller på en annan bromsvätska än
DOT 4 kan det leda till en farlig ke-
misk reaktion.
 Var försiktig så att du inte får in vat-
ten eller damm när du fyller på
bromsvätska. Vatten sänker
bromsvätskans kokpunkt kraftigt
och kan resultera i ånglås och
smuts kan täppa till ventilerna i
ABS-enheten.
1. Indikering för bromsbeläggens förslitning
1
1. Min-markering
1. Min-markering
1
1
Specificerad bromsvätska:
DOT 4
UBBDM0M0.book Page 21 Monday, June 14, 2021 1:22 PM

Periodiskt underhåll och justering
9-34
9
MAU86420
Motorn överhettas
VARNING
MWAT1041
Lyft aldrig kylvätskelocket när motor och kylare är varma. Skållhet trycksatt vätska och ånga kan spruta ut och medföra
risk för allvarliga skador. Vänta tills motorn har kallnat.
 Placera en tjock trasa, t.ex. en handduk, över kylvätskelocket och vrid sedan långsamt locket moturs för att släppa ut even-
tuellt övertryck. När det pysande ljudet har slutat kan du trycka ner locket och vrida det moturs och sedan lyfta av locket.TIPSOm du inte har tillgång till kylvätska kan du använda vanligt vattenledningsvatten under förutsättning att du byter ut det mot rekommen-
derad kylvätska vid första bästa tillfälle.
Vänta tills motorn
har kallnat.
Kontrollera kylvätskenivån i
behållaren och i kylaren.
Kylvätskenivån är
ok.Kylvätskenivån är låg.
Kontrollera om
kylsystemet läcker.
Låt en Yamaha-återförsäljare
kontrollera och reparera
kylsystemet.Fyll på med kylvätska. (Se TIPS.)
Starta motorn. Om motorn överhettas igen, låt en
Yamaha-återförsäljare kontrollera och reparera kylsystemet.
Det finns ett
läckage.Det finns
inget läckage.
UBBDM0M0.book Page 34 Monday, June 14, 2021 1:22 PM
