2021 YAMAHA MT-125 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-5
6
9 *Ro das • Verifique se apresentam desgaste
ou danos.
• Se necessário, substitua-os. √√√√
10 *Pneus • Verifique a profundidade do piso
e se existem danos.
• Se necessário, substitua-os.
• Verifique a pressão do ar.
• Se necessário, corrija. √√√√√
11 *Rolamentos de ro da • Verifique se os rolamentos estão
soltos ou se apresentam danos. √√√√
12 *Rolamentos
do pivô
d o braço oscilante • Verifique o funcionamento e se
apresenta uma folga excessiva. √√√√
• Lubrifique com massa de lubrifi- cação de sabão de lítio. Cada 24000 km (14000 mi)
13 Corrente
de trans-
missão • Verifique a folga, o alinhamento e
o estado da corrente.
• Ajuste e lubrifique minuciosa- mente a corrente com lubrificante
especial para correntes de anel
de vedação em O. A cada 1000 km (600 mi) e depois de lavar o motociclo, de conduzir à chuva ou
em áreas húmidas
14 *Rolamentos
da di-
reção • Verifique se os rolamentos estão
soltos. √√√√
• Aplique novamente uma quanti- dade moderada de massa de lu-
brificação de sabão de lítio. √
15 *Fixa
dores do chas-
sis • Certifique-se de que todas as
porcas, cavilhas e parafusos es-
tão devidamente alinhados. √√√√√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
UB6GP1P0.book Page 5 Wednesday, July 15, 2020 3:30 PM

Manutenção periódica e ajustes
6-6
6
16 Eixo
de pivô da ala-
vanca do travão • Lubrifique com graxa de silicone.
√√√√√
17 Eixo
de pivô do pe-
d al do travão • Lubrifique com massa de lubrifi-
cação de sabão de lítio. √√√√√
18 Eixo
de pivô da ala-
vanca da embraia-
gem • Lubrifique com massa de lubrifi-
cação de sabão de lítio. √√√√√
19 Eixo
de pivô do pe-
d al de mu dança de
veloci dad es • Lubrifique com massa de lubrifi-
cação de sabão de lítio. √√√√√
20 Descanso lateral • Verifique o funcionamento.
• Lubrifique com massa de lubrifi-
cação de sabão de lítio. √√√√√
21 *Interruptor
do des-
canso lateral • Verifique o funcionamento e
substitua, se necessário. √√√√√√
22 *Forquilha dianteira • Verifique o funcionamento e se
apresenta fuga de óleo.
• Se necessário, substitua-os. √√√√
23 *Amortece dor • Verifique o funcionamento e se
apresenta fuga de óleo.
• Se necessário, substitua-os. √√√√
24 *Braço
do relé d e
suspensão traseira
e pontos d e
articu-
lação do braço de
ligação • Verifique o funcionamento.
√√√√
• Lubrifique com massa de lubrifi- cação de sabão de lítio. √√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
UB6GP1P0.book Page 6 Wednesday, July 15, 2020 3:30 PM

Manutenção periódica e ajustes
6-7
6
25 Óleo do motor • Substitua (aqueça o motor antes
de drenar).
• Verifique o nível do óleo e se o veículo apresenta fugas de óleo. No intervalo inicial e, depois disso, a cada 3000 km (1800 mi).
√
26 Elemento
do filtro
d e óleo do motor • Substitua.
√√√√√
27 *Sistema
de refrige-
ração • Verifique o nível de refrigerante e
se o veículo apresenta fuga de re-
frigerante. √√√√√
• Mude. Cada 3 anos
28 *Interruptores
dos
travões d ianteiro e
traseiro • Verifique o funcionamento.
√√√√√√
29 *Peças
de movimen-
to e cabos • Lubrifique.
√√√√√
30 *Compartimento e
cabo
do punho do
acelera dor • Verifique o funcionamento e a fol-
ga.
• Ajuste a folga do cabo do acele- rador, se necessário.
• Lubrifique o compartimento e o cabo do punho do acelerador. √√√√√
31 *Luzes, sinais e in-
terruptores • Verifique o funcionamento.
• Ajuste o feixe do farol dianteiro.
√√√√√√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
UB6GP1P0.book Page 7 Wednesday, July 15, 2020 3:30 PM

Manutenção periódica e ajustes
6-8
6
PAU72750
NOTA O filtro de ar exige uma assistência mais frequente se a condução for feita em áreas invulgarmente húmidas ou poeirentas.
 Assistência do travão hidráulico
• Verifique regularmente e, se necessário, corrija o nível de líquido dos travões.
• Substitua os componentes internos dos cilindros mestres e pinças do travão, e mude o líquido dos travões de dois em dois anos.
• Substitua os tubos dos travões de quatro em quatro anos e caso apresentem fendas ou estejam danificados.
UB6GP1P0.book Page 8 Wednesday, July 15, 2020 3:30 PM

Manutenção periódica e ajustes
6-9
6
PAU18782
Remoção e instalação das care-
nagensAs carenagens ilustradas têm de ser retira-
das para se efetuarem alguns dos traba-
lhos de manutenção descritos neste
capítulo. Consulte esta secção sempre que
precisar de retirar e instalar uma carena-
gem.
PAU46742
Carenagem A
Remoção da carenagemRetire as cavilhas e, depois, a carenagem. Instalação da carenagem
Coloque a carenagem na posição original e
depois instale as cavilhas.
PAU19623
Verificação
da vela de igniçãoA vela de ignição é um componente impor-
tante do motor que deve ser verificado pe-
riodicamente, preferivelmente por um
concessionário Yamaha. Uma vez que o
calor e os resíduos provocarão a erosão
lenta da vela de ignição, esta deverá ser re-
movida e verificada de acordo com a tabela
de lubrificação e manutenção periódica.
Para além disso, o estado da vela de igni-
ção pode revelar o estado do motor.
O isolador de porcelana à volta do elétrodo
central da vela de ignição deverá ter uma
cor acastanhada média a leve (a cor ideal
quando o veículo é conduzido normalmen-
te). Se a vela apresentar uma cor claramen-
te diferente, o motor poderá estar a
funcionar de modo inapropriado. Não tente
diagnosticar por si mesmo este tipo de pro-
blemas. Em vez disso, solicite a um con-
cessionário Yamaha que verifique o
veículo.
Se a vela de ignição mostrar sinais de ero-
são do elétrodo e excesso de carbono ou
outros resíduos, deverá ser substituída.
1. Carenagem AZAUM1738
1
1. Cavilha
1
Ve l a de ignição especifica da:
NGK/MR8E9
UB6GP1P0.book Page 9 Wednesday, July 15, 2020 3:30 PM

Manutenção periódica e ajustes
6-10
6
Antes de instalar uma vela de ignição, de-
verá medir a distância do elétrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
NOTASe não houver uma chave de binário dispo-
nível quando instalar uma vela de ignição,
uma boa estimativa do momento de aperto
correto é 1/4–1/2 volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o momento de aperto es-
pecificado logo que possível.
PAU36112
LataEste modelo está equipado com uma lata
para prevenir a descarga de vapor de com-
bustível para a atmosfera. Antes de operar
este veículo, verifique sem falta o seguinte:
 Verifique as ligações dos tubos.
 Verifique todos os tubos e latas quan-
to a fendas ou danos. Substitua-a se
estiver danificada.
 Certifique-se de que o respiro da lata
não está bloqueado e limpe-o, se ne-
cessário.
1. Distância do elétrodo da vela de igniçãoDistância do elétrod o da vela d e ig-
nição: 0.8–0.9 mm (0.031–0.035 in)
Binário de aperto:
Vela de ignição:
12.5 N·m (1.25 kgf·m, 9.22 lb·ft)
1
ZAUM0037
UB6GP1P0.book Page 10 Wednesday, July 15, 2020 3:30 PM

Manutenção periódica e ajustes
6-11
6
PAUM2584
Óleo do motor e elemento d o fil-
tro de óleoO nível de óleo do motor deve ser verifica-
do antes de cada viagem. Para além disso,
o óleo e o elemento do filtro de óleo devem
ser substituídos nos intervalos especifica-
dos na tabela de lubrificação e manuten-
ção periódica.
Verificação do nível de óleo d o motor
1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical. Uma ligeira inclinação lateral
poderá resultar numa falsa leitura.
2. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos até o óleo as- sentar, retire a tampa de enchimento
de óleo, limpe a vareta medidora de
nível, introduza-a novamente no orifí-
cio de enchimento de óleo (sem a
atarraxar), e depois retire-a novamen-
te para verificar o nível do óleo.
PRECAUÇÃO: Não utilize o veículo
até ter a certeza de que o nível de
óleo do motor é suficiente.
[PCA10012]
NOTAO óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
4. Caso o óleo do motor se situe abaixo
da marca do nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível.
5. Instale a tampa de enchimento de
óleo.
Mu dança do óleo d o motor (com ou sem
substituição do elemento do filtro d e
óleo) 1. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
2. Coloque um tabuleiro de recolha do óleo por baixo do motor para recolher
o óleo usado.
3. Retire a tampa de enchimento de óleo e a cavilha de drenagem juntamente
com o anel de vedação em O, a mola
de compressão e o coador de óleo do
motor, para drenar o óleo do cárter.
PRECAUÇÃO: Quando retirar a ca-
vilha de drenagem de óleo d o mo-
tor, o anel d e vedação em O, a mola
d e compressão e o coa dor de óleo
cairão. Tenha cui dad o para não
per der estas peças.
[PCA11002]

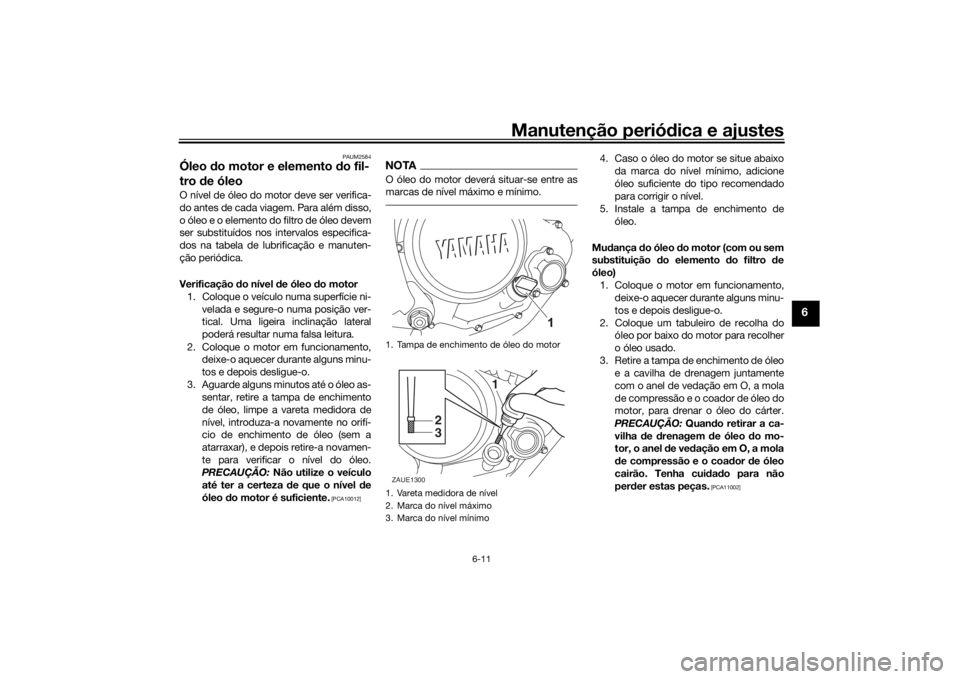

1. Tampa de enchimento de óleo do motor
1. Vareta medidora de nível
2. Marca do nível máximo
3. Marca do nível mínimo
1
2
3
ZAUE1300
UB6GP1P0.book Page 11 Wednesday, July 15, 2020 3:30 PM

Manutenção periódica e ajustes
6-12
6
4. Limpe o coador de óleo do motor com
solvente.NOTAIgnore os passos 5–7 se não desejar subs-
tituir o elemento do filtro de óleo.5. Retire a cobertura do elemento do fil-tro de óleo, retirando as respetivas ca-
vilhas. 6. Retire e substitua o elemento do filtro
do óleo e o anel de vedação em O.
7. Instale a cobertura do elemento do fil- tro de óleo, colocando as cavilhas e
apertando-as de seguida, em confor-
midade com o binário especificado.
NOTACertifique-se de que o anel de vedação em
O está bem encaixado.8. Instale o coador de óleo do motor, amola de compressão, o anel de veda-
ção em O e a cavilha de drenagem de
óleo do motor e aperte-a em confor-
midade com o binário especificado.
PRECAUÇÃO: Antes de instalar a
cavilha de drenagem de óleo d o
motor, não se esqueça de instalar o
anel de ved ação em O, a mola de
compressão e o coa dor de óleo nas
respetivas posições.
[PCA10422]
9. Reabasteça com a quantidade espe-
cificada de óleo do motor recomenda-
do e, depois, instale e aperte a tampa
de enchimento de óleo.
1. Cavilha de drenagem do óleo do motor
2. Anel de vedação em O
3. Mola de compressão
4. Coador
5. Tabuleiro de recolha do óleo
1. Cavilha
2. Cobertura do elemento do filtro de óleo
1. Elemento do filtro de óleo
2. Anel de vedação em O
Binário de aperto:
Cavilha da cobertura do elemento
do filtro de óleo: 10 N·m (1.0 kgf·m, 7.4 lb·ft)
Binário de aperto:
Cavilha de drenagem de óleo do
motor: 32 N·m (3.2 kgf·m, 24 lb·ft)
UB6GP1P0.book Page 12 Wednesday, July 15, 2020 3:30 PM
