UBATD0D0.book Page 1 Tuesday, October 27, 2020 3:36 PM

Periodiek on derhou d en afstelling
6-12
6
8. Monteer de olieaftapplug met een
nieuwe pakking en zet de plug vast
met het voorgeschreven aanhaalmo-
ment.
9. Vul met de aangegeven hoeveelheid van de aanbevolen motorolie.
OPMERKINGVeeg enige gemorste olie af nadat de motor
en het uitlaatsysteem zijn afgekoeld.LET OP
DCA11621
Om het slippen van de koppelin g te
voorkomen ( de motorolie smeert
immers ook de koppelin g) mo gen
g een chemische additieven wor den
toe gevoe gd. Ge bruik geen oliën
met een “CD” dieselspecificatie of
oliën met een ho gere kwaliteit dan
g especificeer d. Ge bruik ook g een
oliën met een “ENERGY CONSER-
VING II” of ho gere aan dui din g.
 Zor g d at er g een verontreini gin gen
in het carter terecht komen.10. Controleer de o-ring op beschadiging en vervang deze indien nodig. 11. Breng de olievuldop aan en draai deze
vast.
12. Start de motor, laat deze een paar mi- nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.
OPMERKINGNadat de motor is gestart moet het waar-
schuwingslampje oliedruk uitgaan.

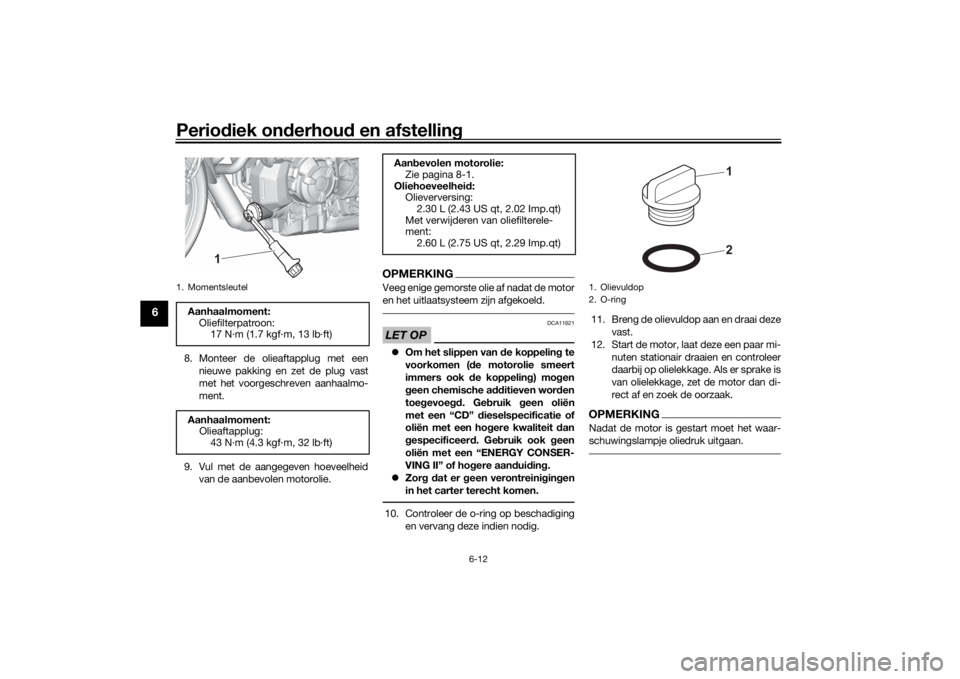

1. MomentsleutelAanhaalmoment:Oliefilterpatroon:17 N·m (1.7 kgf·m, 13 lb·ft)
Aanhaalmoment: Olieaftapplug:
43 N·m (4.3 kgf·m, 32 lb·ft)
1
Aan bevolen motorolie:
Zie pagina 8-1.
Oliehoeveelheid :
Olieverversing: 2.30 L (2.43 US qt, 2.02 Imp.qt)
Met verwijderen van oliefilterele-
ment: 2.60 L (2.75 US qt, 2.29 Imp.qt)
1. Olievuldop
2. O-ring
21
UBATD0D0.book Page 12 Tuesday, October 27, 2020 3:36 PM

Periodiek on derhoud en afstelling
6-15
6
DAU60451
Vervangen van het luchtfilterele-
ment en reinig en van de aftap-
slan gHet luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Laat uw Yamaha-dealer het luchtfilte-
relement vaker vervangen als u in zeer
stoffige of vochtige gebieden rijdt. De
luchtfilteraftapslang is echter makkelijk be-
reikbaar en moet regelmatig worden ge-
controleerd en indien nodig gereinigd.
Reini gen van de luchtfilteraftapslan g
1. Verwijder de luchtfilteraftapslang on-
der het luchtfilterdeksel.
2. Reinig de slang en installeer de slang vervolgens.
DAU44735
Stationair toerental controlerenControleer het stationair toerental en laat
het indien nodig door een Yamaha dealer
bijstellen.
DAU21386
De vrije sla g van d e gas greep
controlerenMeet de vrije slag van de gasgreep zoals
getoond.
Controleer de vrije slag van de gasgreep re-
gelmatig en laat de vrije slag indien nodig
afstellen door een Yamaha dealer.
1. Aftapslang luchtfilter
1 1 1
Stationair toerental: 1250–1450 tpm
1. Vrije slag van gasgreep
Vrije sla g van gas greep:
3.0–5.0 mm (0.12–0.20 in)
1 1 1
UBATD0D0.book Page 15 Tuesday, October 27, 2020 3:36 PM
