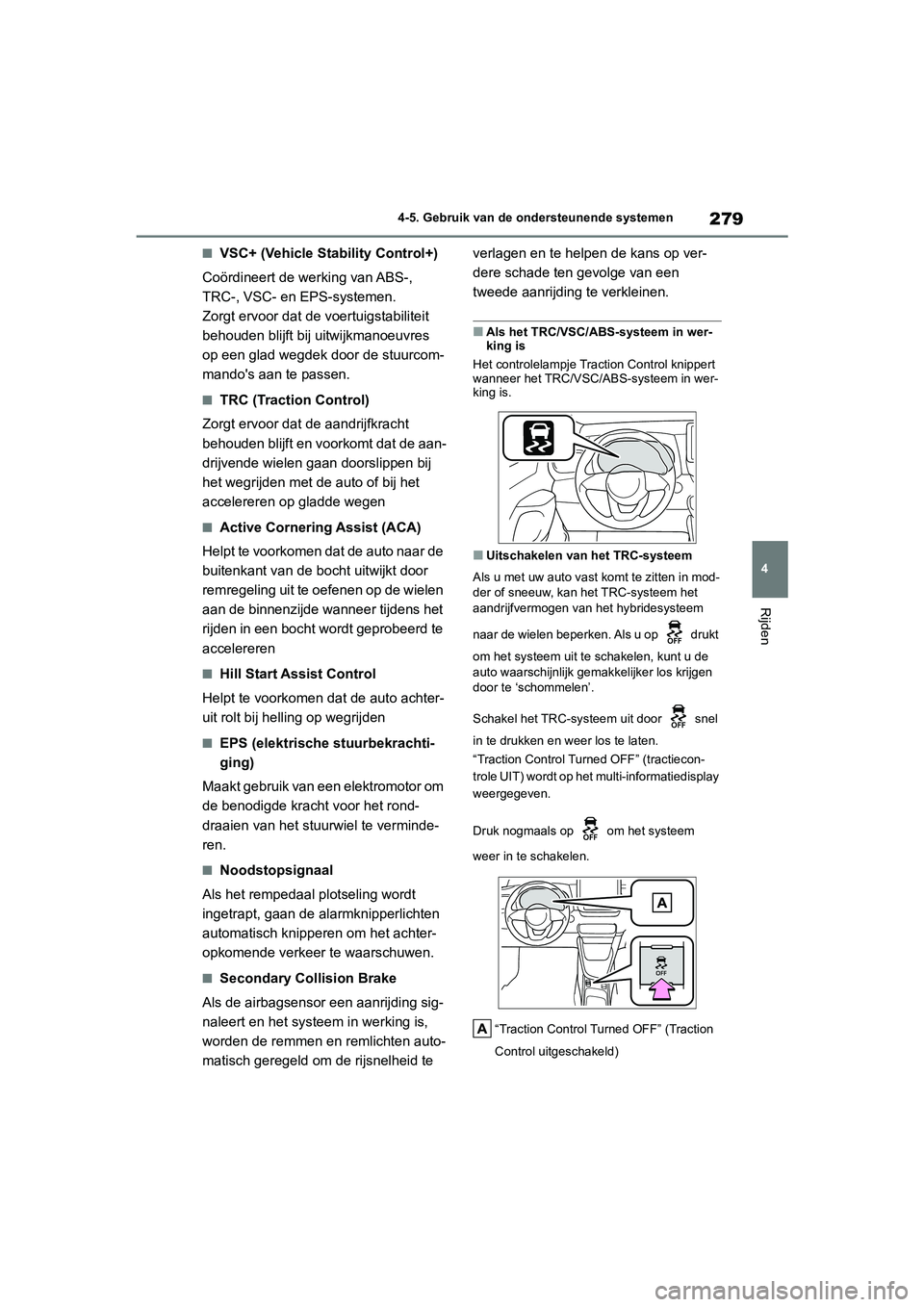

4-5. Gebruik van de ondersteunende systemen
Rijden
■VSC+ (Vehicle Stability Control+)
Coördineert de werking van ABS-,
TRC-, VSC- en EPS-systemen.
Zorgt ervoor dat de voertuigstabiliteit
behouden blijft bij uitwijkmanoeuvres
op een glad wegdek door de stuurcom-
mando's aan te passen.
■TRC (Traction Control)
Zorgt ervoor dat de aandrijfkracht
behouden blijft en voorkomt dat de aan-
drijvende wielen gaan doorslippen bij
het wegrijden met de auto of bij het
accelereren op gladde wegen
■Active Cornering Assist (ACA)
Helpt te voorkomen dat de auto naar de
buitenkant van de bocht uitwijkt door
remregeling uit te oefenen op de wielen
aan de binnenzijde wanneer tijdens het
rijden in een bocht wordt geprobeerd te
accelereren
■Hill Start Assist Control
Helpt te voorkomen dat de auto achter-
uit rolt bij helling op wegrijden
■EPS (elektrische stuurbekrachti-
ging)
Maakt gebruik van een elektromotor om
de benodigde kracht voor het rond-
draaien van het stuurwiel te verminde-
ren.
■Noodstopsignaal
Als het rempedaal plotseling wordt
ingetrapt, gaan de alarmknipperlichten
automatisch knipperen om het achter-
opkomende verkeer te waarschuwen.
■Secondary Collision Brake
Als de airbagsensor een aanrijding sig-
naleert en het systeem in werking is,
worden de remmen en remlichten auto-
matisch geregeld om de rijsnelheid te verlagen en te helpen de kans op ver-
dere schade ten gevolge van een
tweede aanrijding te verkleinen.
■Als het TRC/VSC/ABS-systeem in wer-
king is
Het controlelampje Traction Control knippert
wanneer het TRC/VSC/ABS-systeem in wer-
king is.
■Uitschakelen van het TRC-systeem
Als u met uw auto vast komt te zitten in mod-
der of sneeuw, kan het TRC-systeem het
aandrijfvermogen van het hybridesysteem
naar de wielen beperken. Als u op drukt
om het systeem uit te schakelen, kunt u de
auto waarschijnlijk gemak kelijker los krijgen
door te ‘schommelen’.
Schakel het TRC-systeem uit door snel
in te drukken en weer los te laten.
“Traction Control Turned OFF” (tractiecon-
trole UIT) wordt op het multi-informatiedisplay
weergegeven.
Druk nogmaals op om het systeem
weer in te schakelen.
“Traction Control Turned OFF” (Traction
Control uitgeschakeld)
YARIS(HB)_HV_OM_Europe_OMK0010E.book Page 279 Thursday, March 12, 2020 4:25 PM

281
4
YARIS(HB) HV Handleiding_Europa_MK0010_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
■Geluid EPS
Wanneer het stuurwiel bediend wordt, kan
het geluid van een elektromotor (zoemend
geluid) hoorbaar zijn. Dit is normaal en duidt
niet op een storing.
■Automatisch opnieuw inschakelen van
de TRC- en VSC-systemen
Als de TRC- en VSC-systemen zijn uitge-
schakeld, worden deze automatisch opnieuw
ingeschakeld in de volgende situaties:
●Als het contact UIT wordt gezet
●Als alleen het TRC-systeem wordt uitge-
schakeld, wordt de TRC weer ingescha-
keld zodra de rijsnelheid toeneemt.
Als zowel het TRC- als het VSC-systeem
is uitgeschakeld, worden deze niet auto-
matisch weer ingeschakeld als de rijsnel-
heid toeneemt.
■Werkingsvoorwaarden van de Active
Cornering Assist
Het systeem werkt wanneer het volgende
zich voordoet.
●De TRC/VSC kan in werking treden
●De bestuurder probeert tijdens het rijden in
een bocht te accelereren
●Het systeem signaleert dat de auto naar de
buitenkant van de bocht uitwijkt
●Het rempedaal wordt losgelaten
■Gereduceerde bekrachtiging door het
EPS-systeem
De mate van bekrachtiging door het EPS-
systeem wordt gereduceerd om het systeem
tegen oververhitting te beschermen als er
gedurende langere tijd veel stuurbewegingen
worden uitgevoerd. Hierdoor kan de bestu-
ring zwaar aanvoelen. Probeer als dat het
geval is minder frequent te sturen of breng de
auto tot stilstand en schakel het hybridesys-
teem UIT. Het EPS-systeem moet binnen 10
minuten weer normaal werken.
■Voorwaarden voor werking noodstop-
signaal
Als aan de volgende voorwaarden wordt vol-
daan, werkt het noodstopsignaal:
●De alarmknipperlichten zijn uit
●De werkelijke rijsnelheid is hoger dan 55
km/h
●Het systeem oordeelt op basis van de
deceleratie van de auto dat het om een
noodstop gaat.
■Automatisch uitschakelen van nood-
stopsignaal
Het noodstopsignaal wordt in de volgende
situaties uitgeschakeld:
●De alarmknipperlichten worden ingescha-
keld.
●Het systeem oordeelt op basis van de
deceleratie van de auto dat het niet om
een noodstop gaat.
■Uitschakelen werking Secondary Colli-
sion Brake
Het systeem werkt als de airbagsensor een
aanrijding signaleert terwijl de auto in bewe-
ging is.
Het systeem werkt echter niet wanneer
onderdelen beschadigd zijn.
■Automatisch uitschakelen Secondary
Collision Brake
Het systeem wordt automatisch uitgescha-
keld in een van de volgende situaties.
●De rijsnelheid daalt tot ongeveer 0 km/h.
●Er verstrijkt een bepaalde tijd tijdens de
werking
●Het gaspedaal wordt flink ingetrapt.
WAARSCHUWING
■Het ABS werkt niet effectief als
●De maximale grip van de banden over-
schreden wordt (bijvoorbeeld versleten
banden op een weg die bedekt is met
sneeuw).
●Er sprake is van aquaplaning bij hoge
snelheid op een nat of glad wegdek.
YARIS(HB)_HV_OM_Europe_OMK0010E.book Page 281 Thursday, March 12, 2020 4:25 PM

286
YARIS(HB) HV Handleiding_Europa_MK0010_nl
4-6. Rijtips
Gebruik vloeistoffen die geschikt zijn
voor winterse omstandigheden.
• Motorolie
• Koelvloeistof motor/vermogensregeleen-
heid
• Ruitensproeiervloeistof
 Laat de toestand van de 12V-accu
controleren door een monteur.
 Laat vier winterbanden onder uw
auto monteren of schaf een set
sneeuwkettingen voor de voorwielen
aan.
Controleer of alle banden dezelfde maat
hebben en van hetzelfde merk zijn en con-
troleer of de sneeuwkettingen geschikt zijn
voor de bandenmaat van uw auto.
Rijden in de winter
Tref voor het aanbreken van de
winter de noodzakelijke voorberei-
dingen en voer de benodigde con-
troles uit. Pas uw rijgedrag altijd
aan de actuele weersomstandighe-
den aan.
Voorbereidingen voor de winter
WAARSCHUWING
■Rijden met winterbanden
Neem om de kans op ongevallen te beper-
ken de volgende voorzorgsmaatregelen in
acht.
Als u dat niet doet, kunt u de macht over
het stuur verliezen, waardoor ernstig letsel
kan ontstaan.
●Gebruik banden met de voorgeschreven
maat.
●Zorg ervoor dat de bandenspanning aan
de specificatie voldoet.
●Rijd niet harder dan de toegestane snel-
heid of harder dan de snelheidslimiet
die geldt voor de gebruikte winterban-
den.
●Monteer winterbanden op alle wielen.
■Rijden met sneeuwkettingen
Neem om de kans op ongevallen te beper-
ken de volgende voorzorgsmaatregelen in
acht.
Anders kunnen een aanrijding en ernstig
letsel het gevolg zijn.
●Rijd niet harder dan de maximaal toege-
stane snelheid voor de gebruikte
sneeuwkettingen of niet harder dan 50
km/h, afhankelijk van welke snelheid de
laagste is.
●Vermijd het rijden over slechte wegdek-
ken en over gaten.
●Vermijd plotseling accelereren, abrupte
stuuracties, plotseling remmen en scha-
kelhandelingen die een plotselinge
motorremwerking veroorzaken.
●Minder uw snelheid alvorens een bocht
aan te snijden zodanig, dat u zeker weet
dat de auto bestuurbaar blijft.
●Gebruik het LTA-systeem (Lane Tracing
Assist) niet. (indien aanwezig)
OPMERKING
■Repareren of vervangen van winter-
banden
Laat winterbanden repareren of vervangen
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige
of door een bandenspecialist.
Het verwijderen en plaatsen van winter-
banden heeft namelijk invloed op de wer-
king van de bandenspanningssensoren en
-zenders.
YARIS(HB)_HV_OM_Europe_OMK0010E.book Page 286 Thursday, March 12, 2020 4:25 PM

288
YARIS(HB) HV Handleiding_Europa_MK0010_nl
4-6. Rijtips
De wetgeving met betrekking tot het
gebruik van sneeuwkettingen verschilt
per land en per soort weg. Stel u op de
hoogte van lokale voorschriften alvo-
rens sneeuwkettingen te monteren.
■Monteren van sneeuwkettingen
Neem de volgende voorzorgsmaatregelen in
acht bij het monteren en verwijderen van
sneeuwkettingen:
●Monteer en verwijder de sneeuwkettingen
op een veilige locatie.
●Monteer de sneeuwkettingen uitsluitend op
de voorwielen. Gebruik geen sneeuwket-
tingen om de achterwielen.
●Plaats de sneeuwkettingen zo strak moge-
lijk om de voorwielen. Zet de sneeuwkettin-
gen na 0,5 - 1 km opnieuw vast.
●Monteer de sneeuwkettingen volgens de
meegeleverde gebruiksaanwijzing.
Wetgeving met betrekking tot
het gebruik van
sneeuwkettingen
OPMERKING
■Monteren van sneeuwkettingen
Als er sneeuwkettingen gemonteerd zijn,
werken de bandenspanningssensoren en -
zenders mogelijk niet goed.
YARIS(HB)_HV_OM_Europe_OMK0010E.book Page 288 Thursday, March 12, 2020 4:25 PM

315
6
YARIS(HB) HV Handleiding_Europa_MK0010_nl
6-1. Onderhoud en verzorging
Onderhoud en verzorging
WAARSCHUWING
■Bij het wassen van de auto
Zorg dat er geen water in de motorruimte
komt. Anders kunnen de elektrische com-
ponenten, enz. vlam vatten.
■Bij het wassen van de voorruit
(auto's met ruitenwissers met regen-
sensor)
Zet de ruitenwisserschakelaar in de stand
OFF. Als de ruitenwisserschakelaar in de
stand AUTO staat, kunnen de ruitenwis-
sers in de volgende gevallen onverwacht
in werking treden. Hierdoor kunnen uw
handen bekneld raken en kunt u ernstig
letsel oplopen, en hierdoor kunnen de rui-
tenwisserbladen beschadigd raken.
Uit
AUTO
●Wanneer het bovenste deel van de
voorruit waar de regensensor is
geplaatst met de hand wordt aangeraakt
●Wanneer een natte doek of iets derge-
lijks in de buurt van de regensensor
wordt gehouden
●Als iets tegen de voorruit stoot
●Als u het regensensorhuis aanraakt of
als iets in aanraking komt met de regen-
sensor
■Voorzorgsmaatregelen met betrek-
king tot de uitlaatpijp
Uitlaatgassen zorgen ervoor dat de uitlaat-
pijp tamelijk heet wordt.
Raak wanneer u de auto wast de uitlaat-
pijp niet aan totdat deze voldoende is
afgekoeld, aangezien het aanraken van
een hete uitlaatpijp brandwonden kan ver-
oorzaken.
■Voorzorgsmaatregelen met betrek-
king tot de achterbumper met de
Blind Spot Monitor (indien aanwezig)
Als de lak van de achterbumper is geschil-
ferd of bekrast, kan een storing optreden
in het systeem. Neem, als dit gebeurt, con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
OPMERKING
■Aantasting van de lak en corrosie
van de carrosserie en onderdelen
(lichtmetalen velgen, enz.) voorko-
men
●Was de auto zo spoedig mogelijk:
• Na het rijden in een kustgebied
• Na het rijden over gepekelde wegen
• Als er zich teer of boomsappen op de lak bevinden
• Als er zich dode insecten, insecten- of vogelpoep op de lak bevinden
• Na het rijden in gebieden waar sprake is van veel rook, stof, ijzerdeeltjes of che-
mische stoffen
• Als de auto erg vuil is geworden van stof of modder
• Als er brandstof op de lak is gemorst
●Als de lak is geschilferd of bekrast, laat
deze dan direct herstellen.
●Verwijder vuil van de velgen en berg ze
op een droge plaats op om te voorko-
men dat de velgen tijdens de opslag
gaan corroderen.
■Schoonmaken van de verlichting aan
de buitenzijde
●Was deze met de nodige voorzichtig-
heid. Gebruik geen organische oplos-
middelen en borstel ze ook niet af met
een harde borstel.
Dit kan het oppervlak van de lampen
beschadigen.
●Breng geen was aan op de lenzen.
Was kan het lampglas beschadigen.
YARIS(HB)_HV_OM_Europe_OMK0010E.book Page 315 Thursday, March 12, 2020 4:25 PM

316
YARIS(HB) HV Handleiding_Europa_MK0010_nl
6-1. Onderhoud en verzorging
OPMERKING
■Voorkomen van beschadiging van de
ruitenwisserarmen voor
Trek eerst de ruitenwisserarm aan de
bestuurderszijde omhoog en daarna die
aan de passagierszijde. Begin, als u de
ruitenwisserarmen weer in hun oorspron-
kelijke stand terugzet, aan de passagiers-
zijde.
■Wassen in een wasstraat (auto's met
ruitenwissers met regensensor)
Zet de ruitenwisserschakelaar in stand
OFF. Als de ruitenwisserschakelaar in
stand AUTO staat, kunnen de ruitenwis-
sers in werking treden waardoor de ruiten-
wisserbladen beschadigd kunnen raken.
■Reinigen met een hogedrukreiniger
●Auto's met Rear View Monitor-systeem:
Stel de camera of de omgeving ervan tij-
dens het wassen van de auto niet bloot
aan sterke waterstralen uit een hoge-
drukreiniger. Door de kracht van de
waterstralen werkt het apparaat moge-
lijk niet goed meer.
●Spuit geen water rechtstreeks op de
radar die achter het embleem is aange-
bracht. Anders kan het systeem
beschadigd raken.
●Houd de sproeierkop uit de buurt van
hoezen (rubberen of kunststof afdekkin-
gen), stekkers of de volgende onderde-
len. Wanneer onderdelen in aanraking
komen met sterke waterstralen, kunnen
ze beschadigd raken.
• Aan tractie gerelateerde onderdelen
• Onderdelen stuurinrichting
• Onderdelen wielophanging
• Onderdelen remsysteem
●Houd de sproeierkop op ten minste 30
cm van de carrosserie. Anders kunnen
kunststof delen, zoals lijsten en bum-
pers, vervormd of beschadigd raken.
Houd de sproeierkop ook niet de hele
tijd op dezelfde plek.
●Spuit niet continu met water op het
onderste gedeelte van de voorruit. Daar
bevindt zich de luchtinlaatopening voor
de airconditioning en als daar water
doorheen komt, werkt de airconditioning
mogelijk niet goed.
●Reinig de onderzijde van de auto niet
met een hogedrukreiniger.
YARIS(HB)_HV_OM_Europe_OMK0010E.book Page 316 Thursday, March 12, 2020 4:25 PM

336
YARIS(HB) HV Handleiding_Europa_MK0010_nl
6-3. Zelf uit te voeren onderhoud
Wissel de banden zoals aangegeven in
de afbeelding.
Auto's zonder een volwaardig reser-
vewielVo o r
Auto's met een volwaardig reserve-
wielVo o r
Toyota beveelt aan om de banden ongeveer
elke 10.000 km van plaats te wisselen om
een gelijkmatig slijtagepatroon en een lan-
gere levensduur van de banden te verkrij-
gen.
Vergeet bij het wisselen van voor- en achter-
banden met een verschillende bandenspan-
ning niet om na het wisselen het
bandenspanningswaarschuwingssysteem te
initialiseren.
Uw auto is uitgerust met een banden-
spanningswaarschu wingssysteem dat
gebruikmaakt van bandenspannings-
sensoren en -zenders om een lage
bandenspanning te signaleren voordat
deze tot problemen leidt.
Het bandenspanningswaarschuwings-
systeem van deze auto kent 2 verschil-
lende soorten waarschuwingen.
 Wanneer “Adjust Pressure” (breng
banden op spanning) wordt weerge-
geven (normale waarschuwing)
Er wordt een waarschuwing gegeven mid-
dels het waarschuwingslampje lage banden-
spanning en een waarschuwingszoemer
OPMERKING
■Als tijdens het rijden in elke band een
te lage bandenspanning ontstaat
Rijd niet verder als de bandenspanning te
laag is, anders kunnen de banden en/of
velgen ernstig beschadigd raken.
■Rijden over onverharde wegen
Wees extra voorzichtig bij het rijden over
onverharde wegen en wegen met kuilen.
Dergelijke omstandigheden hebben moge-
lijk een verlaging van de bandenspanning
tot gevolg, waardoor de verende werking
van de banden vermindert. Bovendien
kunnen de banden zelf en de velgen en
carrosserie beschadigd raken bij het rijden
over onverharde wegen.
Wisselen van banden
Bandenspannings-
waarschuwingssysteem
YARIS(HB)_HV_OM_Europe_OMK0010E.book Page 336 Thursday, March 12, 2020 4:25 PM

338
YARIS(HB) HV Handleiding_Europa_MK0010_nl
6-3. Zelf uit te voeren onderhoud
■Situaties waarin het bandenspannings-
waarschuwingssysteem mogelijk niet
goed werkt
●Onder de volgende omstandigheden werkt
het bandenspanningswaarschuwingssys-
teem mogelijk niet goed.
• Als er niet-originele Toyota-velgen zijn gemonteerd.
• Er is een band vervangen door een exem- plaar dat niet overeenkomt met de OE-
specificaties (Original Equipment).
• Er is een band vervangen door een exem-
plaar dat niet de voorgeschreven maat
heeft.
• Er zijn sneeuwkettingen gemonteerd.
• Er is een run-flat band met ondersteu- nende ring gemonteerd.
• Als de ruiten zijn voorzien van een coating die de ontvangst van de radiografische sig-
nalen nadelig beïnvloedt.
• Als de auto bedekt is met sneeuw of ijs, vooral bij de wielen of de wielkasten.
• Als de bandenspanning aanzienlijk hoger is dan de voorgeschreven waarde.
• Als er banden zonder bandenspannings- sensoren en -zenders worden gebruikt.
• Als de identificatiecode op de banden- spanningssensoren en -zenders niet is
geregistreerd in de bandenspanningswaar-
schuwingssysteem-ECU.
●In de volgende situaties kunnen de presta-
ties worden beïnvloed.
• In de buurt van een televisiezendmast, elektriciteitscentrale, tankstation, radiozen-
der, videowall, luchthaven of andere loca-
tie waar sterke radiogolven of
elektromagnetische velden aanwezig zijn.
• Als u een draagbare radio, mobiele tele- foon, draadloze telefoon of een ander
draadloos communicatiemiddel bij u
draagt.
●Wanneer de auto geparkeerd is, kan het
langer duren voordat de waarschuwing
verschijnt of verdwijnt.
●Wanneer de bandenspanning snel daalt,
zoals bij een klapband, dan verschijnt de
waarschuwing mogelijk niet.
■Waarschuwingen bandenspannings-
waarschuwingssysteem
De eventuele waarschuwing van het banden-
spanningswaarschuwingssysteem is geba-
seerd op de rijomstandigheden. Daarom laat
het systeem mogelijk zelfs een waarschu-
wing zien wanneer de bandenspanning niet
laag genoeg is of wanneer de druk hoger is dan de druk die was ingesteld tijdens het ini-
tialiseren van het systeem.
Bij het vervangen van banden of velgen
moeten de bandenspanningssensoren
en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningssenso-
ren en -zenders geplaatst worden,
moeten de identificatiecodes van deze
componenten worden geregistreerd in
de bandenspanningswaarschuwings-
systeem-ECU en moet het banden-
spanningswaarsch
uwingssysteem
worden geïnitialiseerd. Laat de identifi-
catiecodes van de bandenspannings-
sensoren en -zenders registreren door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige. ( Blz. 341)
■Vervangen van banden en velgen
Als de identificatiecode van de bandenspan-
ningssensor en -zender niet is geregistreerd,
werkt het bandenspanningswaarschuwings-
systeem niet correct. Na ongeveer 10 minu-
ten rijden gaat het waarschuwingslampje
lage bandenspanning gedurende 1 minuut
knipperen en het blijft daarna branden om
aan te geven dat er een storing in het sys-
teem aanwezig is.
Plaatsen van banden-
spanningssensoren
en -zenders
YARIS(HB)_HV_OM_Europe_OMK0010E.book Page 338 Thursday, March 12, 2020 4:25 PM
