2064-2. Ouverture, fermeture et verrouillage des portes
modification des paramètres. (si le véhi-
cule en est équipé) (P.80)
3Lorsque le témoin sur la surface de la clé
n’est pas allumé, enfoncez et maintenez
enfoncé ou pendant
environ 5 secondes tout en enfonçant et
maintenant enfoncé .
Le réglage change à chaque fois qu’une opé-
ration est effectuée, comme indiqué ci-des-
sous. (lorsque le paramètre change en
continu, relâchez les boutons, patientez au
moins 5 secondes et répétez l’étape 3).
Véhicules équipés d’une alarme : Pour éviter
un déclenchement involontaire de l’alarme,
déverrouillez les portes à l’aide de la com-
mande à distance, puis ouvrez et fermez une
porte après avoir modifié les réglages. (Si
aucune porte n’est ouverte 30 secondes maximum après avoir appuyé sur ,
les portes se verrouillent à nouveau et
l’alarme s’arme automatiquement.)
Si l’alarme se déclenche, arrêtez-la immédia-
tement. (P.79)
QSystème de déverrouillage des portes
en cas de détection d’impact
Si le véhicule est soumis à un impact violent,
toutes les portes sont déverrouillées. Selon la
force de l’impact ou le type d’accident, il est
néanmoins possible que le système ne fonc-
tionne pas.
QSignaux de fonctionnement
Portes : Les feux de détresse clignotent pour
indiquer que les portes ont été verrouil-
lées/déverrouillées. (Verrouillage : une seule
fois ; déverrouillage : deux fois)
Vitres latérales et toit ouvrant panoramique
(si le véhicule en est équipé) : Un signal
sonore retentit pour indiquer que les vitres
latérales et le toit ouvrant panoramique sont
actionnés.
QFonction de sécurité
Si une porte n’est pas ouverte dans les
30 secondes environ suivant le déverrouil-
lage du véhicule, la fonction de sécurité ver-
rouille à nouveau automatiquement le
véhicule. (Cependant, en fonction de son
emplacement, la clé électronique peut être
détectée comme se trouvant dans le véhi-
cule. Dans ce cas, le véhicule risque d’être
déverrouillé.)
QLorsqu’il est impossible de verrouiller
la porte au moyen du capteur de ver-
rouillage placé sur le dessus de la poi-
gnée de porte
Si la porte ne se verrouille pas même lorsque
la zone de capteur supérieure est effleurée,
essayez d’effleurer simultanément les zones
de capteur supérieure et inférieure.
Si vous portez des gants, retirez-les.
Ecran multifonc-
tion/Signal sonoreFonction de déver-
rouillage
(véhicules à conduite à
gauche)
(véhicules à conduite à
droite)
Extérieur : Retentit 3
fois
Le fait de tenir la poi-
gnée de la porte du
conducteur déver-
rouille la porte du
conducteur unique-
ment.
Le fait de tenir la poi-
gnée de porte du pas-
sager avant ou
d’appuyer sur le
contacteur du disposi-
tif d’ouverture de porte
de coffre déverrouille
toutes les portes.
Extérieur : Retentit
deux fois
Le fait de tenir l’un des
poignées de porte
avant ou d’appuyer
sur le contacteur du
dispositif d’ouverture
de porte de coffre
déverrouille toutes les
portes.

207
4

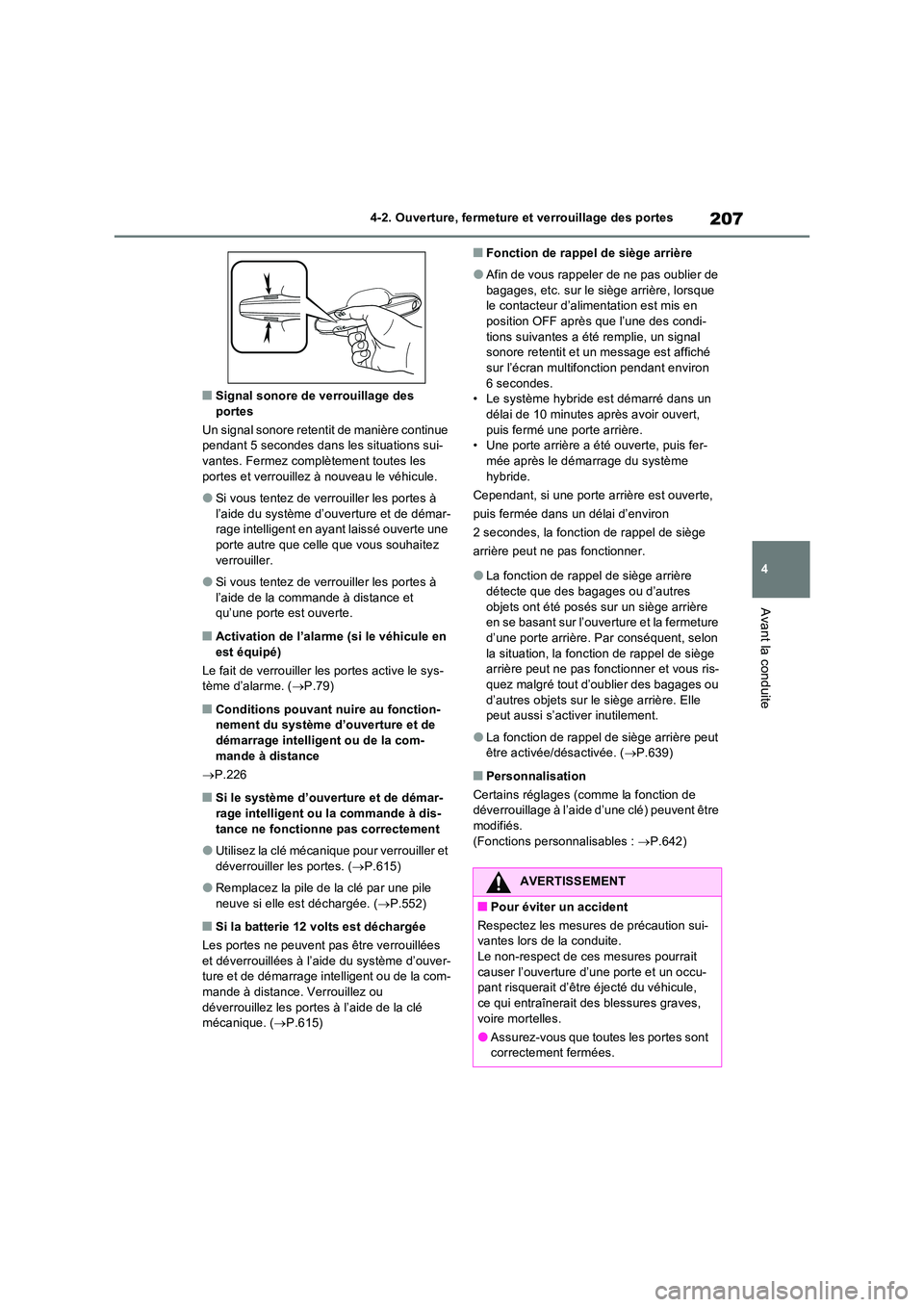

4-2. Ouverture, fermeture et verrouillage des portes
Avant la conduite
QSignal sonore de verrouillage des portes
Un signal sonore retentit de manière continue pendant 5 secondes dans les situations sui-
vantes. Fermez complètement toutes les portes et verrouillez à nouveau le véhicule.
OSi vous tentez de verrouiller les portes à l’aide du système d’ouverture et de démar-rage intelligent en ayant laissé ouverte une
porte autre que celle que vous souhaitez verrouiller.
OSi vous tentez de verrouiller les portes à l’aide de la commande à distance et qu’une porte est ouverte.
QActivation de l’alarme (si le véhicule en
est équipé)
Le fait de verrouiller les portes active le sys- tème d’alarme. ( P.79)
QConditions pouvant nuire au fonction- nement du système d’ouverture et de
démarrage intelligent ou de la com- mande à distance
 P.226
QSi le système d’ouverture et de démar- rage intelligent ou la commande à dis-
tance ne fonctionne pas correctement
OUtilisez la clé mécanique pour verrouiller et
déverrouiller les portes. ( P.615)
ORemplacez la pile de la clé par une pile
neuve si elle est déchargée. ( P.552)
QSi la batterie 12 volts est déchargée
Les portes ne peuvent pas être verrouillées et déverrouillées à l’aide du système d’ouver-ture et de démarrage intelligent ou de la com-
mande à distance. Verrouillez ou déverrouillez les portes à l’aide de la clé mécanique. ( P.615)
QFonction de rappel de siège arrière
OAfin de vous rappeler de ne pas oublier de
bagages, etc. sur le siège arrière, lorsque le contacteur d’alimentation est mis en position OFF après que l’une des condi-
tions suivantes a été remplie, un signal sonore retentit et un message est affiché sur l’écran multifonction pendant environ
6 secondes. • Le système hybride est démarré dans un délai de 10 minutes après avoir ouvert,
puis fermé une porte arrière. • Une porte arrière a été ouverte, puis fer-mée après le démarrage du système
hybride.
Cependant, si une porte arrière est ouverte,
puis fermée dans un délai d’environ
2 secondes, la fonction de rappel de siège
arrière peut ne pas fonctionner.
OLa fonction de rappel de siège arrière détecte que des bagages ou d’autres
objets ont été posés sur un siège arrière en se basant sur l’ouverture et la fermeture d’une porte arrière. Par conséquent, selon
la situation, la fonction de rappel de siège arrière peut ne pas fonctionner et vous ris-quez malgré tout d’oublier des bagages ou
d’autres objets sur le siège arrière. Elle peut aussi s’activer inutilement.
OLa fonction de rappel de siège arrière peut être activée/désactivée. ( P.639)
QPersonnalisation
Certains réglages (comme la fonction de déverrouillage à l’aide d’une clé) peuvent être
modifiés. (Fonctions personnalisables : P.642)
AVERTISSEMENT
QPour éviter un accident
Respectez les mesures de précaution sui- vantes lors de la conduite.Le non-respect de ces mesures pourrait
causer l’ouverture d’une porte et un occu- pant risquerait d’être éjecté du véhicule, ce qui entraînerait des blessures graves,
voire mortelles.
OAssurez-vous que toutes les portes sont correctement fermées.

225
4
4-2. Ouverture, fermeture et verrouillage des portes
Avant la conduite
Antennes situées à l’intérieur de l’habi-
tacle
QZone de portée (zones dans lesquelles la clé électronique est détectée)
Lors du verrouillage ou du déverrouillage
des portes
Le système peut être utilisé lorsque la clé
électronique est à une distance d’environ
0,7 m (2,3 ft.) des poignées de porte avant,
des poignées de portes arrière (si le véhicule
en est équipé) et du cont acteur du dispositif
d’ouverture de porte de coffre. (Seules les
portes détectant la clé peuvent être action-
nées.)
Lors du démarrage du système hybride
ou du changement de mode du contac-
teur d’alimentation
Le système peut être actionné lorsque la clé
électronique est à l’intérieur du véhicule.
QSi une alarme retentit ou si un message
d’avertissement est affiché
Une alarme retentit et un message d’avertis- sement s’affiche sur l’écran multifonction pour éviter qu’une opération erronée entraîne
des risques d’accident ou de vol du véhicule. Lorsqu’un message d’avertissement est affi-ché, prenez les mesures appropriées en
fonction du message affiché à l’écran.
Lorsque seule une alarme retentit, les cir- constances et les mesures correctives sont les suivantes.
OLorsqu’une alarme extérieure retentit une fois pendant 5 secondes
OLorsqu’une alarme intérieure retentit en continu
QFonction d’économie d’énergie (véhi-
cules avec fonction d’ouverture)
La fonction d’économie d’énergie est activée afin d’empêcher le déchargement de la pile de la clé électronique et de la batterie
12 volts lorsque le véhicule n’est pas utilisé pendant une longue période.
ODans les situations suivantes, il se peut que le système d’ouverture et de démar-rage intelligent mette un certain temps à
déverrouiller les portes. • La clé électronique est restée dans une zone d’environ 3,5 m (11,5 ft.) à l’extérieur
du véhicule pendant au moins 2 minutes. • Le système d’ouverture et de démarrage intelligent n’a pas été utilisé pendant
5 jours ou plus.
OSi le système d’ouverture et de démarrage
intelligent n’a pas été utilisé pendant 14 jours ou plus, les portes ne peuvent pas être déverrouillées à partir de toutes les
portes, mais uniquement à partir de la porte du conducteur. Dans ce cas, saisis-sez fermement la poignée de la porte du
C
A
B
SituationMesure corrective
Il y a eu tentative de
verrouillage du véhi-
cule alors qu’une
porte était ouverte.
Fermez toutes les
portes et verrouillez-
les à nouveau.
SituationMesure corrective
Le contacteur d’ali-
mentation a été mis
en position ACC alors
que la porte du
conducteur était
ouverte (ou la porte
du conducteur a été
ouverte alors que le
contacteur d’alimen-
tation était en posi-
tion ACC).
Mettez le contacteur
d’alimentation en
position OFF et fer-
mez la porte du
conducteur.

227
4 4-2. Ouverture, fermeture et verrouillage des portes
Avant la conduite
nique. (P.204)
Si le système hybride ne peut pas démarrer à
l’aide du système d’ouverture et de démar-
rage intelligent, reportez-vous à la P.615.
QRemarques relatives à la fonction
d’ouverture
OMême lorsque la clé électronique se trouve
dans la zone de portée (zones de détec-
tion), il se peut que le système ne fonc-
tionne pas correctement dans les cas
suivants :
• La clé électronique est trop proche de la
vitre ou de la poignée de porte extérieure,
près du sol ou placée en hauteur lorsque
les portes sont verrouillées ou déverrouil-
lées.
• La clé électronique est posée sur le pan-
neau d’instruments, le couvre-bagages, le
plancher, dans les vide-poches de porte ou
dans la boîte à gants lors du démarrage du
système hybride ou du changement de
mode du contacteur d’alimentation.
ONe laissez pas la clé électronique sur le
panneau d’instruments ou près des vide-
poches de porte quand vous quittez le
véhicule. En fonction des conditions de
réception des ondes radio, elle peut être
détectée par l’antenne située hors de
l’habitacle et la porte pourrait être verrouil-
lée de l’extérieur, bloquant ainsi la clé élec-
tronique à l’intérieur du véhicule.
OTant que la clé électronique est dans la
zone de portée, n’importe qui peut verrouil-
ler ou déverrouiller les portes. Cependant,
seules les portes détectant la clé électro-
nique peuvent être utilisées pour verrouil-
ler ou déverrouiller le véhicule.
OMême si la clé électronique n’est pas à
l’intérieur du véhicule, il est possible de
faire démarrer le système hybride si la clé
se trouve près d’une vitre.
OLes portes peuvent se déverrouiller si de
grandes quantités d’eau sont projetées sur
la poignée de porte, par exemple en cas
de pluie ou dans une station de lavage,
quand la clé électronique se trouve dans la
zone de portée. (Les portes se verrouillent
automatiquement après environ
30 secondes si elles ne sont pas ouvertes et refermées.)
OSi la commande à distance est utilisée
pour verrouiller les portes lorsque la clé
électronique est près du véhicule, il se
peut que la porte ne soit pas déverrouillée
par la fonction d’ouverture. (Utilisez la
commande à distance pour déverrouiller
les portes.)
OSi vous touchez le capteur de verrouillage
de poignée de porte alors que vous portez
des gants, son fonctionnement peut être
retardé ou inhibé. Retirez vos gants et tou-
chez à nouveau le capteur de verrouillage.
OSi le verrouillage est effectué à l’aide du
capteur de verrouillage, jusqu’à deux
signaux de reconnaissance consécutifs
seront émis. Ensuite, aucun signal de
reconnaissance ne sera émis.
OSi la poignée de porte est mouillée alors
que la clé électronique se trouve dans la
zone de portée, il est possible que la porte
se verrouille et se déverrouille de manière
répétée. Dans ce cas, effectuez les
mesures correctives suivantes pour laver
le véhicule :
• Placez la clé électronique dans un endroit
situé à 2 m (6 ft.) minimum du véhicule.
(Veillez à ce que la clé ne soit pas volée.)
• Mettez la clé électronique en mode d’éco-
nomie d’énergie pour désactiver le sys-
tème d’ouverture et de démarrage
intelligent. (P.226)
OSi la clé électronique se trouve à l’intérieur
du véhicule et si une poignée de porte est
mouillée pendant le lavage, il se peut
qu’un message s’affiche sur l’écran multi-
fonction et qu’un signal sonore retentisse à
l’extérieur du véhicule. Pour désactiver
l’alarme, verrouillez toutes les portes.
OIl se peut que le capteur de verrouillage ne
fonctionne pas correctement s’il est en
contact avec de la glace, de la neige, de la
boue, etc. Nettoyez le capteur de verrouil-
lage et essayez de le faire fonctionner à
nouveau ou utilisez le capteur de verrouil-
lage placé sur la partie inférieure de la poi-
gnée de porte.
OUne approche trop brusque de la poignée
de porte ou de la zone de portée peut
empêcher le déverrouillage des portes.

2284-2. Ouverture, fermeture et verrouillage des portes
Dans ce cas, laissez la poignée de porte
revenir dans sa position d’origine et assu-
rez-vous que les portes se déverrouillent
avant de tirer à nouveau sur la poignée.
OSi une autre clé électronique se trouve
dans la zone de détection, un délai légère-
ment plus long peut s’écouler avant le
déverrouillage des portes après avoir saisi
la poignée de porte.
QLorsque le véhicule n’est pas conduit
pendant une période prolongée
OPour éviter le vol du véhicule, ne laissez
pas la clé électronique dans un rayon de
2 m (6 ft.) autour du véhicule.
OLe système d’ouverture et de démarrage
intelligent peut être désactivé à l’avance.
(P.643)
OLe mode d’économie d’énergie permet de
réduire la consommation électrique des
clés électroniques. (P.226)
QPour utiliser correctement le système
Assurez-vous d’avoir la clé électronique sur
vous lorsque vous faites fonctionner le sys-
tème. Pour les véhicules avec fonction
d’ouverture, ne placez pas la clé électronique
trop près du véhicule quand vous souhaitez
faire fonctionner le système depuis l’extérieur
du véhicule.
Selon votre position et votre façon de tenir la
clé électronique, il se peut que le système ne
la détecte pas et ne fonctionne pas correcte-
ment. (L’alarme peut se déclencher acciden-
tellement ou la prévention de verrouillage des
portes peut ne pas fonctionner.)
QSi le système d’ouverture et de démar-
rage intelligent ne fonctionne pas cor-
rectement
OVerrouillage et déverrouillage des portes :
Utilisez la clé mécanique. (P.615)
ODémarrage du système hybride : P.320
QPersonnalisation
Certains réglages (par ex. du système
d’ouverture et de démarrage intelligent)
peuvent être modifiés.
(Fonctions personnalisables : P.643)
Si le système d’ouverture et de démarrage
intelligent a été désactivé par le biais d’un
réglage personnalisé, reportez-vous aux explications pour les opérations suivantes.
OVerrouillage et déverrouillage des portes :
Utilisez la commande à distance ou la clé
mécanique. (P.205, 615)
ODémarrage du système hybride et change-
ment de mode du contacteur
d’alimentation : P.615
OArrêt du système hybride : P.322

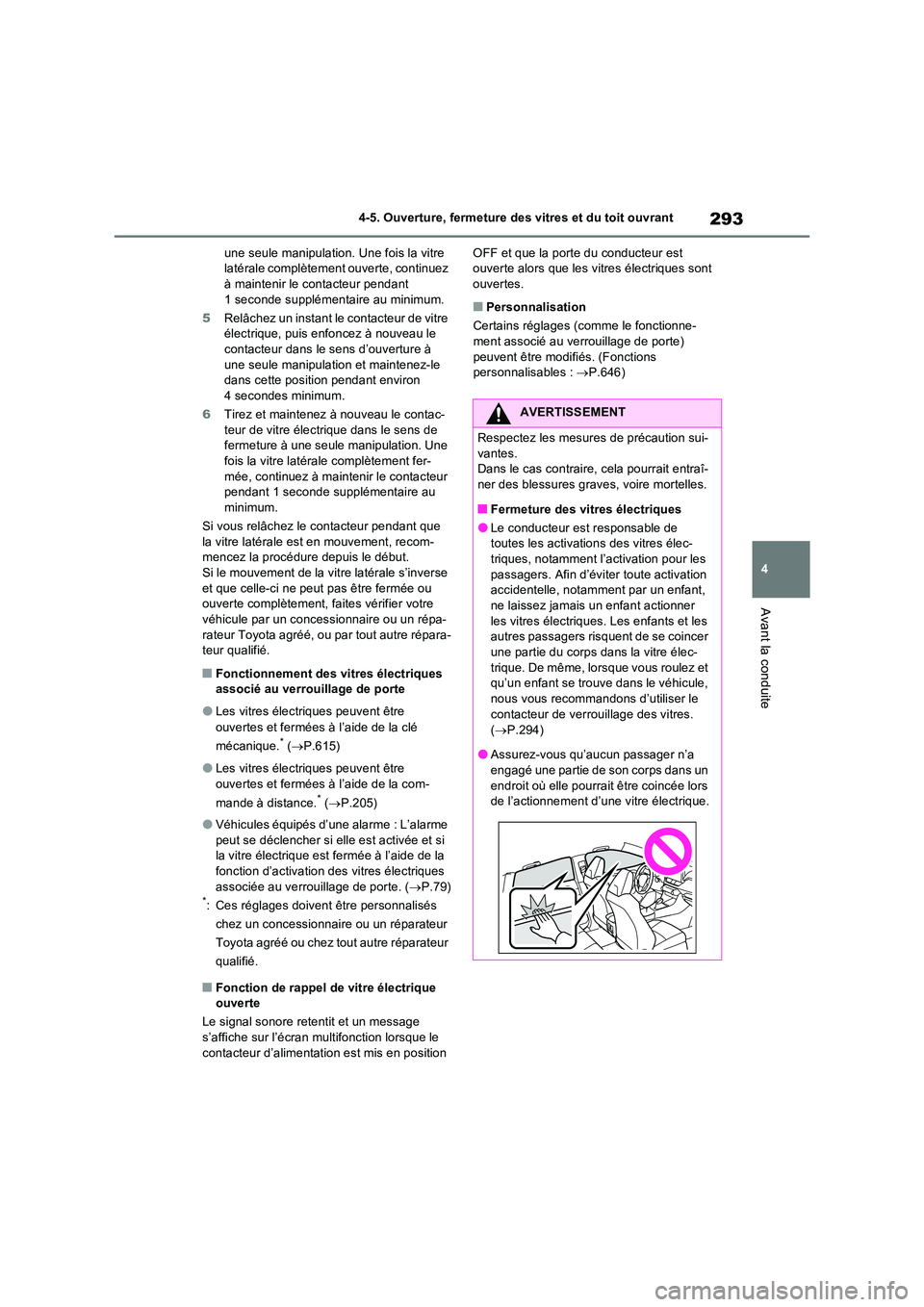

293
4
4-5. Ouverture, fermeture des vitres et du toit ouvrant
Avant la conduite
une seule manipulation. Une fois la vitre latérale complètement ouverte, continuez à maintenir le contacteur pendant
1 seconde supplémentaire au minimum.
5 Relâchez un instant le contacteur de vitre électrique, puis enfoncez à nouveau le contacteur dans le sens d’ouverture à
une seule manipulation et maintenez-le dans cette position pendant environ 4 secondes minimum.
6 Tirez et maintenez à nouveau le contac-
teur de vitre électrique dans le sens de fermeture à une seule manipulation. Une fois la vitre latérale complètement fer-
mée, continuez à maintenir le contacteur pendant 1 seconde supplémentaire au minimum.
Si vous relâchez le contacteur pendant que
la vitre latérale est en mouvement, recom- mencez la procédure depuis le début.Si le mouvement de la vitre latérale s’inverse
et que celle-ci ne peut pas être fermée ou ouverte complètement, faites vérifier votre véhicule par un concessionnaire ou un répa-
rateur Toyota agréé, ou par tout autre répara- teur qualifié.
QFonctionnement des vitres électriques associé au verrouillage de porte
OLes vitres électriques peuvent être
ouvertes et fermées à l’aide de la clé
mécanique.* ( P.615)
OLes vitres électriques peuvent être
ouvertes et fermées à l’aide de la com-
mande à distance.* ( P.205)
OVéhicules équipés d’une alarme : L’alarme peut se déclencher si elle est activée et si la vitre électrique est fermée à l’aide de la
fonction d’activation des vitres électriques associée au verrouillage de porte. ( P.79)*: Ces réglages doivent être personnalisés
chez un concessionnaire ou un réparateur
Toyota agréé ou chez tout autre réparateur
qualifié.
QFonction de rappel de vitre électrique ouverte
Le signal sonore retentit et un message s’affiche sur l’écran multifonction lorsque le
contacteur d’alimentation est mis en position
OFF et que la porte du conducteur est ouverte alors que les vitres électriques sont ouvertes.
QPersonnalisation
Certains réglages (comme le fonctionne-
ment associé au verrouillage de porte) peuvent être modifiés. (Fonctions personnalisables : P.646)
AVERTISSEMENT
Respectez les mesures de précaution sui- vantes.Dans le cas contraire, cela pourrait entraî-
ner des blessures graves, voire mortelles.
QFermeture des vitres électriques
OLe conducteur est responsable de toutes les activations des vitres élec-
triques, notamment l’activation pour les passagers. Afin d’éviter toute activation accidentelle, notamment par un enfant,
ne laissez jamais un enfant actionner les vitres électriques. Les enfants et les autres passagers risquent de se coincer
une partie du corps dans la vitre élec- trique. De même, lorsque vous roulez et qu’un enfant se trouve dans le véhicule,
nous vous recommandons d’utiliser le contacteur de verrouillage des vitres.
( P.294)
OAssurez-vous qu’aucun passager n’a engagé une partie de son corps dans un
endroit où elle pourrait être coincée lors de l’actionnement d’une vitre électrique.

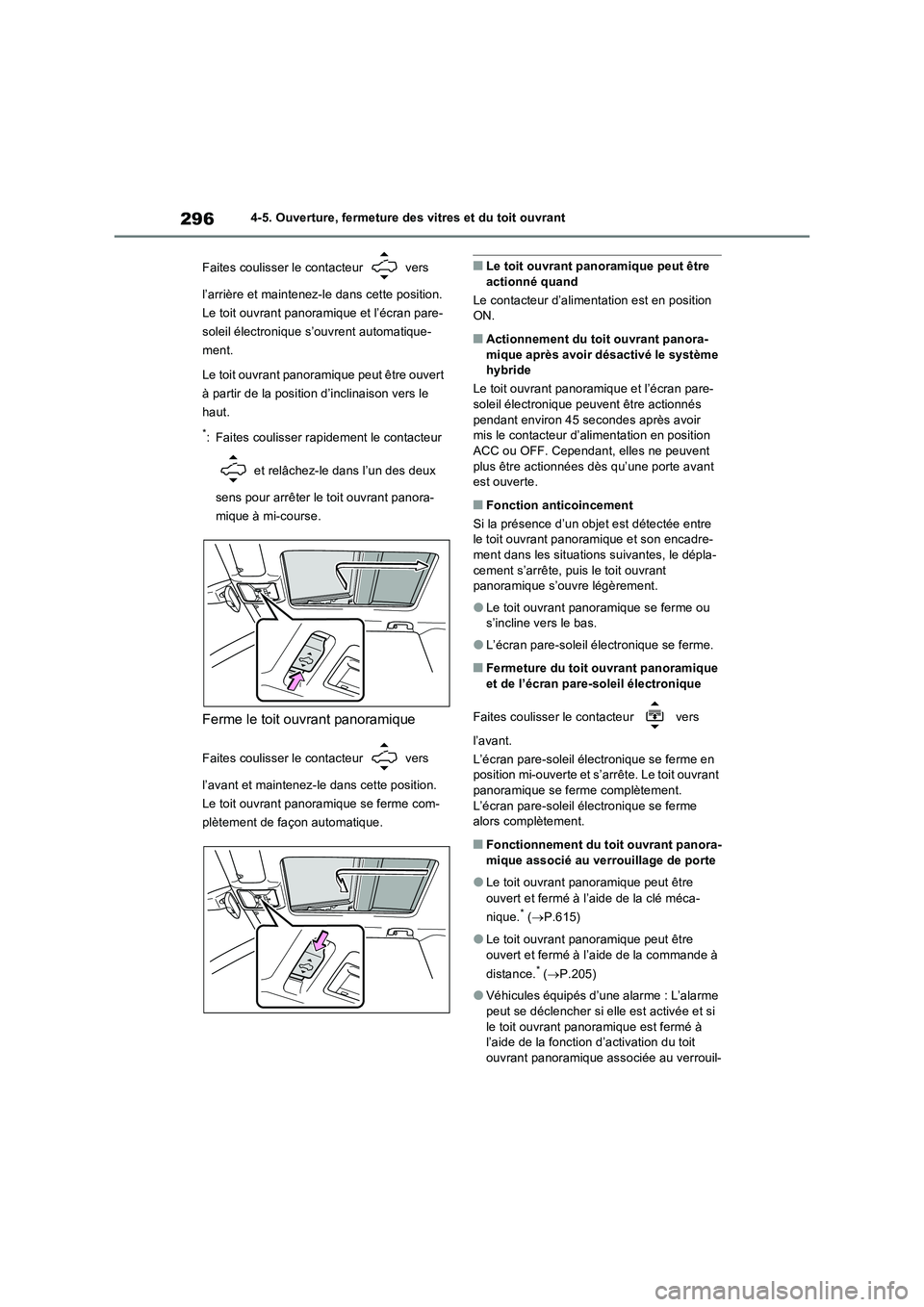

2964-5. Ouverture, fermeture des vitres et du toit ouvrant
Faites coulisser le contacteur vers
l’arrière et maintenez-le dans cette position.
Le toit ouvrant panoramique et l’écran pare-
soleil électronique s’ouvrent automatique-
ment.
Le toit ouvrant panoramique peut être ouvert
à partir de la position d’inclinaison vers le
haut.
*: Faites coulisser rapidement le contacteur
et relâchez-le dans l’un des deux
sens pour arrêter le toit ouvrant panora-
mique à mi-course.
Ferme le toit ouvrant panoramique
Faites coulisser le contacteur vers
l’avant et maintenez-le dans cette position.
Le toit ouvrant panoramique se ferme com-
plètement de façon automatique.
QLe toit ouvrant panoramique peut être
actionné quand
Le contacteur d’alimentation est en position
ON.
QActionnement du toit ouvrant panora-
mique après avoir désactivé le système
hybride
Le toit ouvrant panoramique et l’écran pare-
soleil électronique peuvent être actionnés
pendant environ 45 secondes après avoir
mis le contacteur d’alimentation en position
ACC ou OFF. Cependant, elles ne peuvent
plus être actionnées dès qu’une porte avant
est ouverte.
QFonction anticoincement
Si la présence d’un objet est détectée entre
le toit ouvrant panoramique et son encadre-
ment dans les situations suivantes, le dépla-
cement s’arrête, puis le toit ouvrant
panoramique s’ouvre légèrement.
OLe toit ouvrant panoramique se ferme ou
s’incline vers le bas.
OL’écran pare-soleil électronique se ferme.
QFermeture du toit ouvrant panoramique
et de l’écran pare-soleil électronique
Faites coulisser le contacteur vers
l’avant.
L’écran pare-soleil électronique se ferme en
position mi-ouverte et s’arrête. Le toit ouvrant
panoramique se ferme complètement.
L’écran pare-soleil électronique se ferme
alors complètement.
QFonctionnement du toit ouvrant panora-
mique associé au verrouillage de porte
OLe toit ouvrant panoramique peut être
ouvert et fermé à l’aide de la clé méca-
nique.
* (P.615)
OLe toit ouvrant panoramique peut être
ouvert et fermé à l’aide de la commande à
distance.
* (P.205)
OVéhicules équipés d’une alarme : L’alarme
peut se déclencher si elle est activée et si
le toit ouvrant panoramique est fermé à
l’aide de la fonction d’activation du toit
ouvrant panoramique associée au verrouil-

6168-2. Procédures en cas d’urgence
3Enfoncez fermement la pédale de
frein et vérifiez que
s’affiche sur l’écran multifonction.
4 Appuyez brièvement et fermement
sur le contacteur d’alimentation.
Si vous ne pouvez toujours pas faire
démarrer le système hybride, contactez
un concessionnaire ou un réparateur
Toyota agréé, ou tout autre réparateur
qualifié.
QArrêt du système hybride
Mettez le levier de changement de vitesse en
position P, engagez le frein de stationnement et appuyez sur le contacteur d’alimentation comme vous le feriez normalement pour
arrêter le système hybride.
QRemplacement de la pile de la clé
Etant donné que la procédure décrite ci-des- sus est une mesure temporaire, il est recom-mandé de remplacer immédiatement la pile
de la clé électronique lorsqu’elle est déchar- gée. ( P.552)
QAlarme (si le véhicule en est équipé)
Le fait d’utiliser la clé mécanique pour ver- rouiller les portes n’active pas le système
d’alarme.
Si vous déverrouillez une porte avec la clé mécanique alors que le système d’alarme est armé, celui-ci peut se déclencher. ( P.79)
QChangement de mode du contacteur
d’alimentation
Relâchez la pédale de frein et appuyez sur le contacteur d’alimentation à l’étape 3 ci-des- sus.
Le système hybride ne démarre pas et les modes changent à chaque pression sur le contacteur. ( P.323)
Si vous disposez d’une paire de câbles
de démarrage et d’un deuxième véhi-
cule équipé d’une batterie 12 volts,
vous pouvez faire démarrer votre véhi-
cule à l’aide de câbles de démarrage
en suivant les étapes ci-dessous.
1 Véhicules avec alarme (P.79)
Assurez-vous d’être muni de la clé
électronique.
Lors du branchement des câbles de démar- rage (ou de survolteur), selon la situation,
l’alarme peut s’activer et les portes peuvent se verrouiller. ( P.80)
2Ouvrez le capot (P.506) et le cou-
vercle de la boîte à fusibles.
Si la batterie 12 volts est
déchargée
Les procédures suivantes peuvent
être utilisées pour faire démarrer
le système hybride si la batterie
12 volts du véhicule est déchar-
gée.
Vous pouvez également faire
appel à un concessionnaire ou un
réparateur Toyota agréé ou à tout
autre réparateur qualifié.
Redémarrage du système
hybride
