2021 TOYOTA PROACE VERSO radio

3
Tartalomjegyzék
Hajtásválasztó (elektromos) 168Vezetési üzemmódok (Elektromos) 169Stop & Start 170Gumiabroncs-nyomás érzékelés 172Vezetési és manőverezési segédek - általános javaslatok 174Szem elé vetített kijelző 176Sebesség megjegyzése 177Sebességkorlátozás felismerés és javaslat 178Sebesség határoló 181Sebességtartó automatika - fontos javaslatok 183Tempomat 183Adaptív sebességtartó automatika 186Active Safety BrakeÜtközési kockázatra figyelmeztetés-vel és intelligens vészfékezési segítséggel 190Aktív sávelhagyás figyelmeztető rendszer 193A zavarás észlelése 194Holttérfigyelő rendszer 195Parkolási érzékelők 197VisioPark Light 198Hátsó felülnézet 199
7Gyakorlati információkÜzemanyagok kompatibilitása 203Üzemanyag-feltöltés 203Hibás tankolás megelőzés (dízel) 205Töltőrendszer (elektromos) 206A meghajtóakkumulátor töltése (elektromos) 214Energiatakarékos üzemmód 218Hóláncok 218Vonóberendezés 219Tetőrudak / Tetőcsomagtartó 220Motorháztető 221
Motortér 222Szintek ellenőrzése 223Gyors ellenőrzések 226AdBlue® (dízelmotorok) 228Szabadonfutó 231Ápolási és karbantartási tanácsok 233
8Meghibásodás eseténFigyelmeztető háromszög 235Üzemanyag-kifogyás (dízel) 235szerszámos doboz 235Ideiglenes defektjavító készlet 237Pótkerék 241Izzócsere 246Biztosíték cseréje 25112 V akkumulátor / kiegészítő akkumulátor 254Vontatás 258
9Műszaki adatokA motor műszaki adatai és a vontatott terhek 261Dízelmotorok 262Elektromos motor 266Méretek 268Azonosító jelölések 271
10Bluetooth® audiorendszerElső lépések 272A kormányra szerelt kezelőszervek 273Menük 274Rádió 274DAB (Digital Audio Broadcasting) rádió 276Média: 277Telefon 280Gyakran Ismételt Kérdések 283
11TOYOTA Pro TouchElső lépések 286A kormányra szerelt kezelőszervek 287Menük 288Alkalmazások 290Rádió 290DAB (Digital Audio Broadcasting) rádió 292Média: 293Telefon 294Beállítások 298Gyakran Ismételt Kérdések 299
12 TOYOTA Pro Touch navigációs rendszerrelElső lépések 302A kormányra szerelt kezelőszervek 303Menük 304Hangparancsok 305Navigáció 312Csatlakoztatott navigáció 314Alkalmazások 317Rádió 321DAB (Digital Audio Broadcasting) rádió 322Média: 323Telefon 324Beállítások 327Gyakran Ismételt Kérdések 330
 ■ABC szerinti tárgymutató

27
Műszerek
1

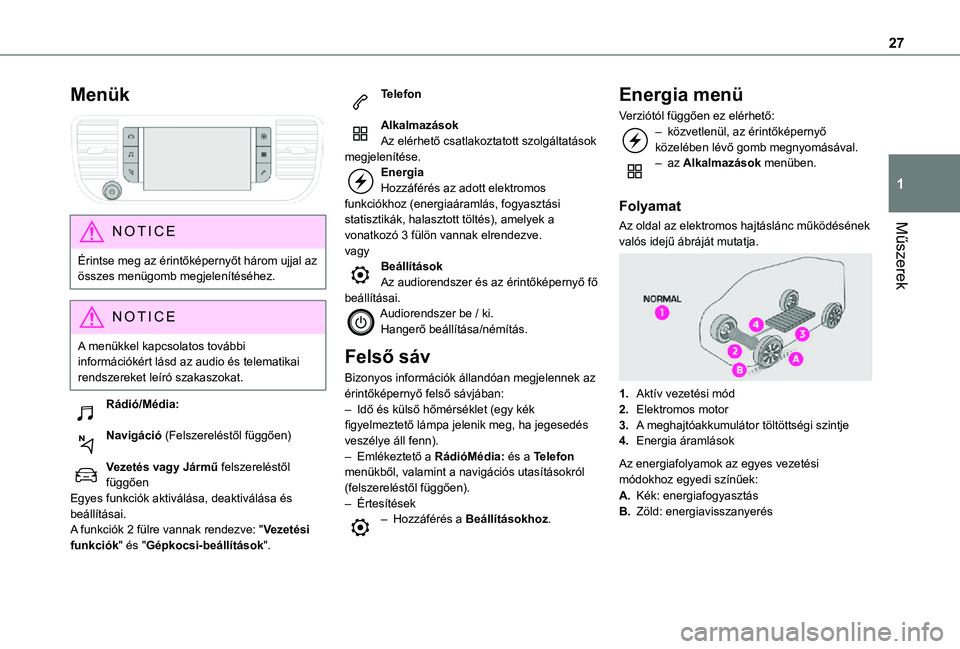

Menük

NOTIC E
Érintse meg az érintőképernyőt három ujjal az
összes menügomb megjelenítéséhez.
NOTIC E
A menükkel kapcsolatos további információkért lásd az audio és telematikai rendszereket leíró szakaszokat.
Rádió/Média:
Navigáció (Felszereléstől függően)
Vezetés vagy Jármű felszereléstől függőenEgyes funkciók aktiválása, deaktiválása és beállításai.A funkciók 2 fülre vannak rendezve: "Vezetési funkciók" és "Gépkocsi-beállítások".
Telefon
AlkalmazásokAz elérhető csatlakoztatott szolgáltatások megjelenítése.EnergiaHozzáférés az adott elektromos funkciókhoz (energiaáramlás, fogyasztási statisztikák, halasztott töltés), amelyek a vonatkozó 3 fülön vannak elrendezve.vagyBeállításokAz audiorendszer és az érintőképernyő fő beállításai.Audiorendszer be / ki.Hangerő beállítása/némítás.
Felső sáv
Bizonyos információk állandóan megjelennek az érintőképernyő felső sávjában:– Idő és külső hőmérséklet (egy kék figyelmeztető lámpa jelenik meg, ha jegesedés veszélye áll fenn).
– Emlékeztető a RádióMédia: és a Telefon menükből, valamint a navigációs utasításokról (felszereléstől függően).– Értesítések– Hozzáférés a Beállításokhoz.
Energia menü
Verziótól függően ez elérhető:– közvetlenül, az érintőképernyő közelében lévő gomb megnyomásával.– az Alkalmazások menüben.
Folyamat
Az oldal az elektromos hajtáslánc működésének valós idejű ábráját mutatja.

1.Aktív vezetési mód
2.Elektromos motor
3.A meghajtóakkumulátor töltöttségi szintje
4.Energia áramlások
Az energiafolyamok az egyes vezetési módokhoz egyedi színűek:
A.Kék: energiafogyasztás
B.Zöld: energiavisszanyerés

79
Könnyű használat és kényelem
3

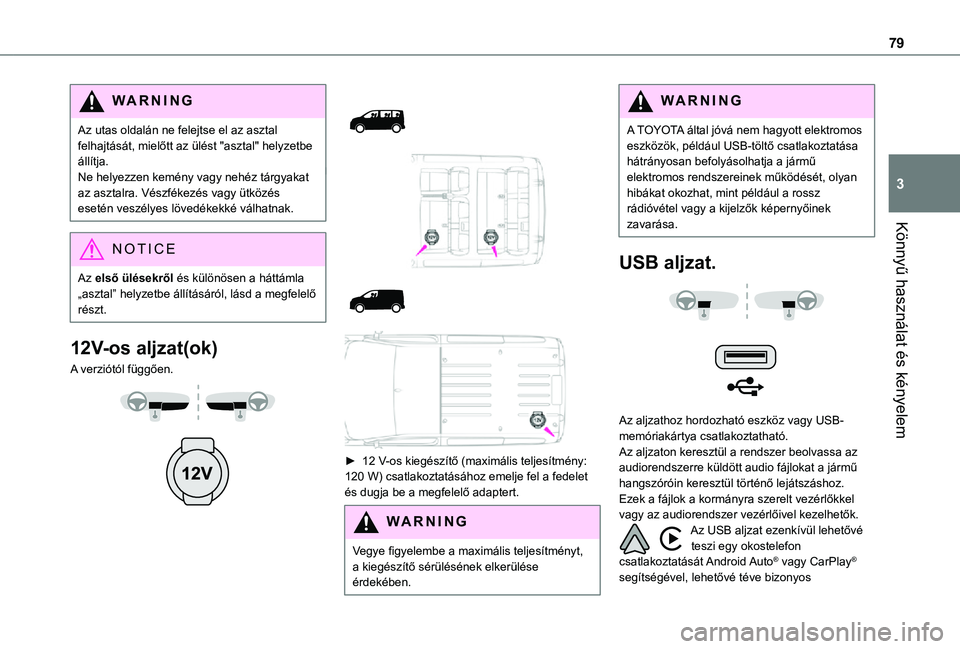

WARNI NG
Az utas oldalán ne felejtse el az asztal felhajtását, mielőtt az ülést "asztal" helyzetbe állítja.Ne helyezzen kemény vagy nehéz tárgyakat az asztalra. Vészfékezés vagy ütközés esetén veszélyes lövedékekké válhatnak.
NOTIC E
Az első ülésekről és különösen a háttámla „asztal” helyzetbe állításáról, lásd a megfelelő részt.
12V-os aljzat(ok)
A verziótól függően.







► 12 V-os kiegészítő (maximális teljesítmény: 120 W) csatlakoztatásához emelje fel a fedelet és dugja be a megfelelő adaptert.
WARNI NG
Vegye figyelembe a maximális teljesítményt, a kiegészítő sérülésének elkerülése érdekében.
WARNI NG
A TOYOTA által jóvá nem hagyott elektromos eszközök, például USB-töltő csatlakoztatása hátrányosan befolyásolhatja a jármű elektromos rendszereinek működését, olyan hibákat okozhat, mint például a rossz rádióvétel vagy a kijelzők képernyőinek zavarása.
USB aljzat.


Az aljzathoz hordozható eszköz vagy USB-memóriakártya csatlakoztatható.Az aljzaton keresztül a rendszer beolvassa az audiorendszerre küldött audio fájlokat a jármű hangszóróin keresztül történő lejátszáshoz.Ezek a fájlok a kormányra szerelt vezérlőkkel vagy az audiorendszer vezérlőivel kezelhetők.Az USB aljzat ezenkívül lehetővé teszi egy okostelefon csatlakoztatását Android Auto® vagy CarPlay® segítségével, lehetővé téve bizonyos

111
Biztonság
5

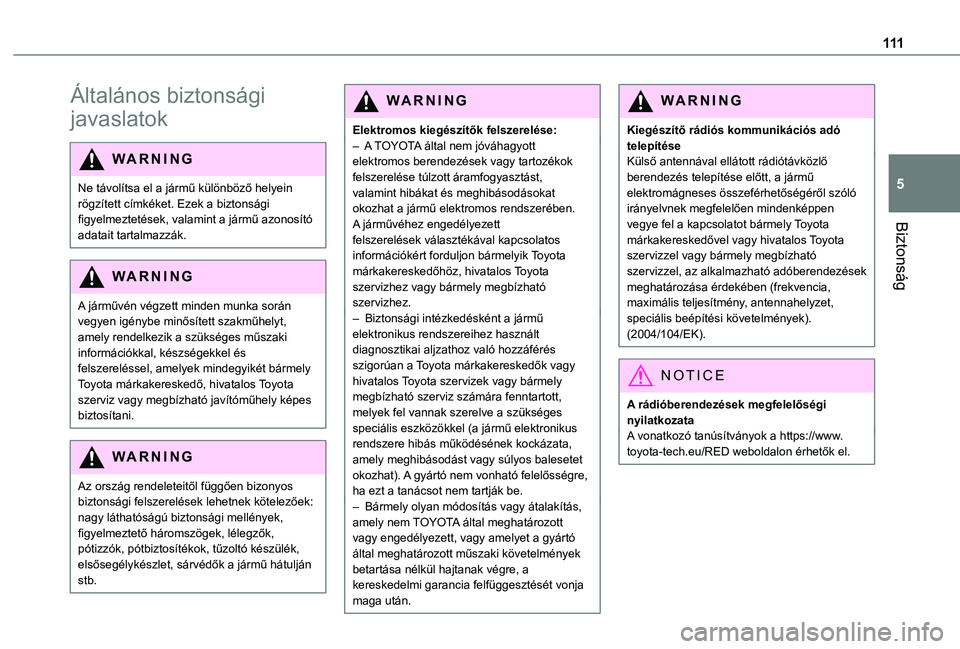

Általános biztonsági
javaslatok
WARNI NG
Ne távolítsa el a jármű különböző helyein rögzített címkéket. Ezek a biztonsági figyelmeztetések, valamint a jármű azonosító adatait tartalmazzák.
WARNI NG
A járművén végzett minden munka során vegyen igénybe minősített szakműhelyt, amely rendelkezik a szükséges műszaki információkkal, készségekkel és felszereléssel, amelyek mindegyikét bármely Toyota márkakereskedő, hivatalos Toyota szerviz vagy megbízható javítóműhely képes biztosítani.
WARNI NG
Az ország rendeleteitől függően bizonyos biztonsági felszerelések lehetnek kötelezőek: nagy láthatóságú biztonsági mellények, figyelmeztető háromszögek, lélegzők, pótizzók, pótbiztosítékok, tűzoltó készülék, elsősegélykészlet, sárvédők a jármű hátulján stb.
WARNI NG
Elektromos kiegészítők felszerelése:– A TOYOTA által nem jóváhagyott elektromos berendezések vagy tartozékok felszerelése túlzott áramfogyasztást, valamint hibákat és meghibásodásokat okozhat a jármű elektromos rendszerében. A járművéhez engedélyezett felszerelések választékával kapcsolatos információkért forduljon bármelyik Toyota márkakereskedőhöz, hivatalos Toyota szervizhez vagy bármely megbízható szervizhez.– Biztonsági intézkedésként a jármű elektronikus rendszereihez használt diagnosztikai aljzathoz való hozzáférés szigorúan a Toyota márkakereskedők vagy hivatalos Toyota szervizek vagy bármely megbízható szerviz számára fenntartott, melyek fel vannak szerelve a szükséges speciális eszközökkel (a jármű elektronikus rendszere hibás működésének kockázata,
amely meghibásodást vagy súlyos balesetet okozhat). A gyártó nem vonható felelősségre, ha ezt a tanácsot nem tartják be.– Bármely olyan módosítás vagy átalakítás, amely nem TOYOTA által meghatározott vagy engedélyezett, vagy amelyet a gyártó által meghatározott műszaki követelmények betartása nélkül hajtanak végre, a kereskedelmi garancia felfüggesztését vonja
maga után.
WARNI NG
Kiegészítő rádiós kommunikációs adó telepítéseKülső antennával ellátott rádiótávközlő berendezés telepítése előtt, a jármű elektromágneses összeférhetőségéről szóló irányelvnek megfelelően mindenképpen vegye fel a kapcsolatot bármely Toyota márkakereskedővel vagy hivatalos Toyota szervizzel vagy bármely megbízható szervizzel, az alkalmazható adóberendezések meghatározása érdekében (frekvencia, maximális teljesítmény, antennahelyzet, speciális beépítési követelmények). (2004/104/EK).
NOTIC E
A rádióberendezések megfelelőségi nyilatkozataA vonatkozó tanúsítványok a https://www.
toyota-tech.eu/RED weboldalon érhetők el.

258

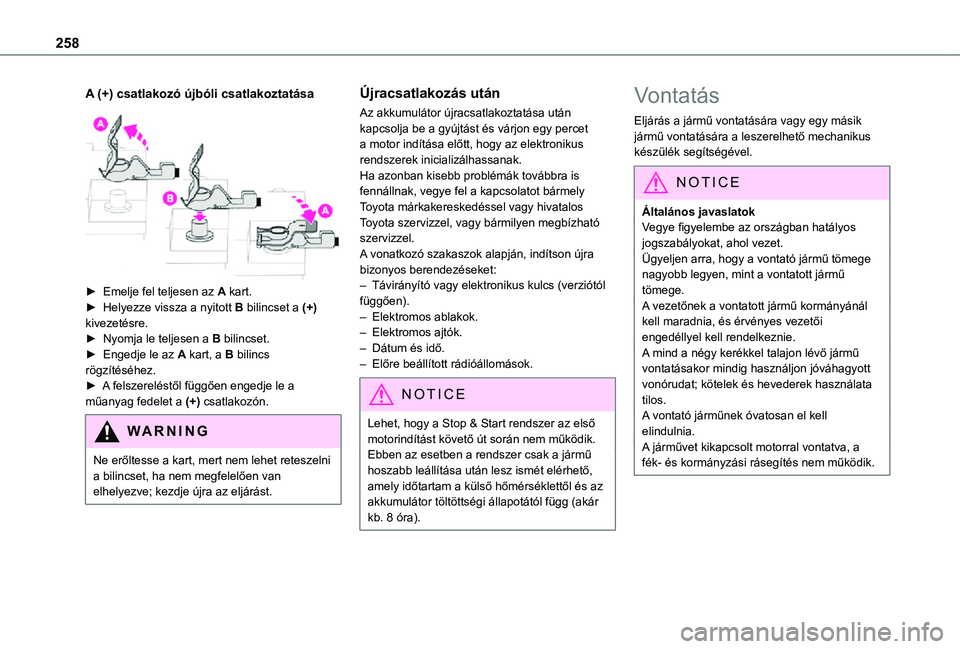

A (+) csatlakozó újbóli csatlakoztatása

► Emelje fel teljesen az A kart.► Helyezze vissza a nyitott B bilincset a (+) kivezetésre.► Nyomja le teljesen a B bilincset.► Engedje le az A kart, a B bilincs rögzítéséhez.► A felszereléstől függően engedje le a műanyag fedelet a (+) csatlakozón.
WARNI NG
Ne erőltesse a kart, mert nem lehet reteszelni a bilincset, ha nem megfelelően van elhelyezve; kezdje újra az eljárást.
Újracsatlakozás után
Az akkumulátor újracsatlakoztatása után kapcsolja be a gyújtást és várjon egy percet a motor indítása előtt, hogy az elektronikus rendszerek inicializálhassanak.Ha azonban kisebb problémák továbbra is fennállnak, vegye fel a kapcsolatot bármely Toyota márkakereskedéssel vagy hivatalos Toyota szervizzel, vagy bármilyen megbízható szervizzel.A vonatkozó szakaszok alapján, indítson újra bizonyos berendezéseket:– Távirányító vagy elektronikus kulcs (verziótól függően).– Elektromos ablakok.– Elektromos ajtók.– Dátum és idő.– Előre beállított rádióállomások.
NOTIC E
Lehet, hogy a Stop & Start rendszer az első motorindítást követő út során nem működik.
Ebben az esetben a rendszer csak a jármű hoszabb leállítása után lesz ismét elérhető, amely időtartam a külső hőmérséklettől és az akkumulátor töltöttségi állapotától függ (akár kb. 8 óra).
Vontatás
Eljárás a jármű vontatására vagy egy másik jármű vontatására a leszerelhető mechanikus készülék segítségével.
NOTIC E
Általános javaslatokVegye figyelembe az országban hatályos jogszabályokat, ahol vezet.Ügyeljen arra, hogy a vontató jármű tömege nagyobb legyen, mint a vontatott jármű tömege.A vezetőnek a vontatott jármű kormányánál kell maradnia, és érvényes vezetői engedéllyel kell rendelkeznie.A mind a négy kerékkel talajon lévő jármű vontatásakor mindig használjon jóváhagyott vonórudat; kötelek és hevederek használata tilos.A vontató járműnek óvatosan el kell elindulnia.
A járművet kikapcsolt motorral vontatva, a fék- és kormányzási rásegítés nem működik.

272

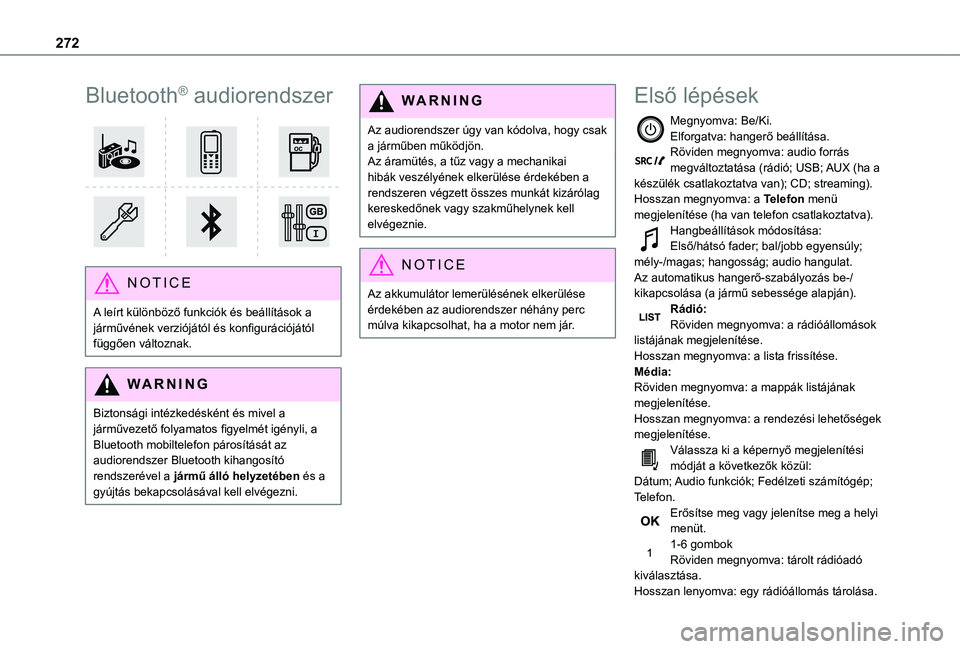

Bluetooth® audiorendszer

NOTIC E
A leírt különböző funkciók és beállítások a járművének verziójától és konfigurációjától függően változnak.
WARNI NG
Biztonsági intézkedésként és mivel a járművezető folyamatos figyelmét igényli, a
Bluetooth mobiltelefon párosítását az audiorendszer Bluetooth kihangosító rendszerével a jármű álló helyzetében és a gyújtás bekapcsolásával kell elvégezni.
WARNI NG
Az audiorendszer úgy van kódolva, hogy csak a járműben működjön.Az áramütés, a tűz vagy a mechanikai hibák veszélyének elkerülése érdekében a rendszeren végzett összes munkát kizárólag kereskedőnek vagy szakműhelynek kell elvégeznie.
NOTIC E
Az akkumulátor lemerülésének elkerülése érdekében az audiorendszer néhány perc múlva kikapcsolhat, ha a motor nem jár.
Első lépések
Megnyomva: Be/Ki.Elforgatva: hangerő beállítása.Röviden megnyomva: audio forrás megváltoztatása (rádió; USB; AUX (ha a készülék csatlakoztatva van); CD; streaming).Hosszan megnyomva: a Telefon menü megjelenítése (ha van telefon csatlakoztatva).Hangbeállítások módosítása:Első/hátsó fader; bal/jobb egyensúly; mély-/magas; hangosság; audio hangulat.Az automatikus hangerő-szabályozás be-/kikapcsolása (a jármű sebessége alapján).Rádió:Röviden megnyomva: a rádióállomások listájának megjelenítése.Hosszan megnyomva: a lista frissítése.Média:Röviden megnyomva: a mappák listájának megjelenítése.Hosszan megnyomva: a rendezési lehetőségek megjelenítése.
Válassza ki a képernyő megjelenítési módját a következők közül:Dátum; Audio funkciók; Fedélzeti számítógép; Telefon.Erősítse meg vagy jelenítse meg a helyi menüt.1-6 gombokRöviden megnyomva: tárolt rádióadó kiválasztása.Hosszan lenyomva: egy rádióállomás tárolása.

273

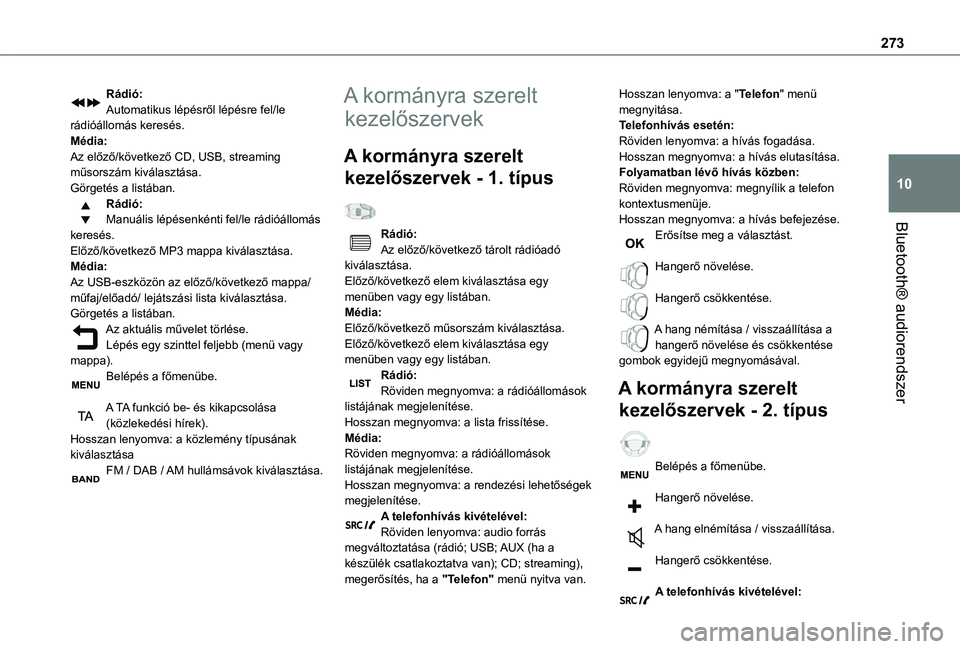

Bluetooth® audiorendszer
10
Rádió:Automatikus lépésről lépésre fel/le rádióállomás keresés.Média:Az előző/következő CD, USB, streaming műsorszám kiválasztása.Görgetés a listában.Rádió:Manuális lépésenkénti fel/le rádióállomás keresés.Előző/következő MP3 mappa kiválasztása.Média:Az USB-eszközön az előző/következő mappa/műfaj/előadó/ lejátszási lista kiválasztása.Görgetés a listában.Az aktuális művelet törlése.Lépés egy szinttel feljebb (menü vagy mappa).Belépés a főmenübe.
A TA funkció be- és kikapcsolása (közlekedési hírek).Hosszan lenyomva: a közlemény típusának
kiválasztásaFM / DAB / AM hullámsávok kiválasztása.
A kormányra szerelt
kezelőszervek
A kormányra szerelt
kezelőszervek - 1. típus
Rádió:Az előző/következő tárolt rádióadó kiválasztása.Előző/következő elem kiválasztása egy menüben vagy egy listában.Média:Előző/következő műsorszám kiválasztása.Előző/következő elem kiválasztása egy menüben vagy egy listában.Rádió:Röviden megnyomva: a rádióállomások listájának megjelenítése.Hosszan megnyomva: a lista frissítése.Média:
Röviden megnyomva: a rádióállomások listájának megjelenítése.Hosszan megnyomva: a rendezési lehetőségek megjelenítése.A telefonhívás kivételével:Röviden lenyomva: audio forrás megváltoztatása (rádió; USB; AUX (ha a készülék csatlakoztatva van); CD; streaming), megerősítés, ha a "Telefon" menü nyitva van.
Hosszan lenyomva: a "Telefon" menü megnyitása.Telefonhívás esetén:Röviden lenyomva: a hívás fogadása.Hosszan megnyomva: a hívás elutasítása.Folyamatban lévő hívás közben:Röviden megnyomva: megnyílik a telefon kontextusmenüje.Hosszan megnyomva: a hívás befejezése.Erősítse meg a választást.
Hangerő növelése.
Hangerő csökkentése.
A hang némítása / visszaállítása a hangerő növelése és csökkentése gombok egyidejű megnyomásával.
A kormányra szerelt
kezelőszervek - 2. típus
Belépés a főmenübe.
Hangerő növelése.
A hang elnémítása / visszaállítása.
Hangerő csökkentése.
A telefonhívás kivételével:

274

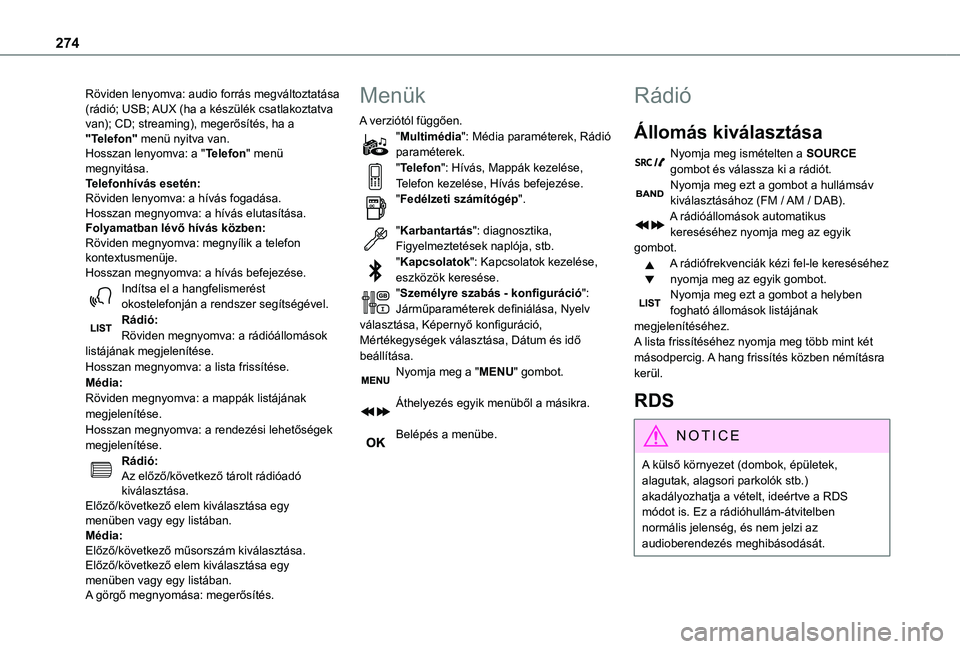

Röviden lenyomva: audio forrás megváltoztatása (rádió; USB; AUX (ha a készülék csatlakoztatva van); CD; streaming), megerősítés, ha a "Telefon" menü nyitva van.Hosszan lenyomva: a "Telefon" menü megnyitása.Telefonhívás esetén:Röviden lenyomva: a hívás fogadása.Hosszan megnyomva: a hívás elutasítása.Folyamatban lévő hívás közben:Röviden megnyomva: megnyílik a telefon kontextusmenüje.Hosszan megnyomva: a hívás befejezése.Indítsa el a hangfelismerést okostelefonján a rendszer segítségével.Rádió:Röviden megnyomva: a rádióállomások listájának megjelenítése.Hosszan megnyomva: a lista frissítése.Média:Röviden megnyomva: a mappák listájának megjelenítése.Hosszan megnyomva: a rendezési lehetőségek
megjelenítése.Rádió:Az előző/következő tárolt rádióadó kiválasztása.Előző/következő elem kiválasztása egy menüben vagy egy listában.Média:Előző/következő műsorszám kiválasztása.Előző/következő elem kiválasztása egy menüben vagy egy listában.A görgő megnyomása: megerősítés.
Menük
A verziótól függően."Multimédia": Média paraméterek, Rádió paraméterek."Telefon": Hívás, Mappák kezelése, Telefon kezelése, Hívás befejezése."Fedélzeti számítógép".
"Karbantartás": diagnosztika, Figyelmeztetések naplója, stb."Kapcsolatok": Kapcsolatok kezelése, eszközök keresése."Személyre szabás - konfiguráció": Járműparaméterek definiálása, Nyelv választása, Képernyő konfiguráció, Mértékegységek választása, Dátum és idő beállítása.Nyomja meg a "MENU" gombot.
Áthelyezés egyik menüből a másikra.
Belépés a menübe.
Rádió
Állomás kiválasztása
Nyomja meg ismételten a SOURCE gombot és válassza ki a rádiót.Nyomja meg ezt a gombot a hullámsáv kiválasztásához (FM / AM / DAB).A rádióállomások automatikus kereséséhez nyomja meg az egyik gombot.A rádiófrekvenciák kézi fel-le kereséséhez nyomja meg az egyik gombot.Nyomja meg ezt a gombot a helyben fogható állomások listájának megjelenítéséhez.A lista frissítéséhez nyomja meg több mint két másodpercig. A hang frissítés közben némításra kerül.
RDS
NOTIC E
A külső környezet (dombok, épületek, alagutak, alagsori parkolók stb.) akadályozhatja a vételt, ideértve a RDS módot is. Ez a rádióhullám-átvitelben normális jelenség, és nem jelzi az audioberendezés meghibásodását.
