2021 TOYOTA PROACE VERSO sensor

194

Den kompletterar ljudsignalen med segment på skärmen som visas allt närmare bilen (grön: mer avlägsna hinder; gul: närbelägna hinder; röd: mycket närbelägna hinder).När hindret är mycket nära visas symbolen för "fara" på skärmen.
Främre parkeringssensorer
Förutom de bakre parkeringssensorerna aktiveras de främre parkeringssensorerna när ett hinder detekteras framför bilen och körhastigheten fortfarande är under 10 km/tim.De främre parkeringssensorerna avbryts om bilen stannar i mer än tre sekunder när en framåtväxel är ilagd, om hindret inte längre detekteras eller när körhastigheten överskrider
10 km/tim.
NOTIC E
Ljudet från högtalaren (fram eller bak) lokaliserar hindret i förhållande till bilen, i bilens körriktning, framför eller bakom.
Inaktivering/Aktivering
Utan ljudsystem


► Tryck på den här knappen för att inaktivera eller aktivera systemet.Kontrollampan lyser när systemet är inaktiverat.
Med ljudsystem eller pekskärm
Inställningarna ändras på bilens inställningsmeny.
NOTIC E
De bakre parkeringssensorerna inaktiveras automatiskt om en släpvagn eller cykelhållare kopplas på en dragkrok som är installerad enligt tillverkarens rekommendationer.
Funktionsbegränsningar
Om bagagerummet innehåller tung last som kan få bilen att luta kan detta påverka avståndsmätningarna.
Funktionsstörning
Om en funktionsstörning uppstår när backväxeln läggs i tänds den här varningslampan på instrumentpanelen, åtföljt av ett meddelande på skärmen och en ljudsignal (kort pip).Låt en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera den.

195
Körning
6
VisioPark Light
WARNI NG
Se Allmänna rekommendationer för användning av kör- och förarstödsystem.


Backkameran aktiveras automatiskt när du lägger i backväxeln.Funktionen kan vara kompletterade av parkeringssensorerna.Bilden visas på skärmen.

De blå linjerna (1) representerar bilens bredd, inklusive backspeglar.Den röda linjen 2 representerar ett avstånd på 30 cm från bakre stötfångaren och de tunna blå linjerna visar ett avstånd på 1 meter A och B respektive 2 meter.
WARNI NG
De betecknar linjer markerade "på marken"
och indikerar inte bilens läge i relation till höga hinder (t.ex. andra fordon).Viss skevhet i bilden är normalt.Det är normalt att en del av nummerplåten syns längst ner på skärmen.
NOTIC E
Om bakluckan eller en bakdörr öppnas (beroende på utrustning) kan det störa displayen.Om en sidohängd dörr är öppen ska du ta hänsyn till utrymmet den behöver.
WARNI NG
Kontrollera regelbundet att kamerorna är rena.Rengör backkameran regelbundet med en torr och mjuk trasa.
Sikt bakåt
WARNI NG
Se Allmänna rekommendationer för användning av kör- och förarstödsystem.


Så snart backväxeln läggs i med motorn igång visar systemet bilder på bilens omedelbara omgivning på pekskärmen med en kamera som sitter baktill på bilen.

196



Skärmen är indelad i två delar med en bakgrundsbild och en bild från ovanför bilen i dess omedelbara omgivning.Parkeringssensorerna kompletterar informationen om bilden från ovanför bilen.Olika tillhörande bilder kan också visas:– Standardbild.– 180°-bild.– Zoomad bild.AUTO-läge är aktiverat som standard.I det här läget väljer systemet att visa den bästa bilden (standard eller zoomad).Du kan byta bildtyp när som helst under manövern.Status för funktionen sparas inte när tändningen
slås av.
Princip

Bilens omedelbara omgivning registreras av backkameran under manöver i låg hastighet.En bild från bilen i dess omedelbara omgivning rekonstrueras (återges inom parentes) i realtid, och allt eftersom manövern pågår.Det gör det lättare att rikta in bilen under parkeringen och gör att hinder som är nära bilen kan upptäckas. Det känns automatiskt av om bilen är stillastående alltför länge.
Aktivering
Aktivering sker automatiskt när backväxeln läggs i vid lägre körhastighet än 10 km/tim.

Du kan när som helst välja displayläge genom att trycka på det här fältet.Välj en av de fyra vyerna när undermenyn visas:Standardvy.
180°-vy.
Zoomad vy.
AUTO-läge.

197
Körning
6
NOTIC E
Funktionen inaktiveras:– Om en släpvagn är påkopplad eller en cykelhållare är monterad på en draganordning (fordon utrustat med draganordning som monterats enligt tillverkarens rekommendationer).– Över cirka 10 km/tim.– När bakluckan är öppen.– När backväxeln läggs ur (bilden visas i 7 sekunder).– Med en tryckning på pekskärmens övre vänstra hörn.
AUTO-läge

Det här läget är aktiverat som standard.Med hjälp av sensorer i bakre stötfångaren växlar den automatiska vyn från bakom bilen (standard) till vyn ovanifrån (zoom) när bilen
närmar sig ett hinder i nivå med den röda linjen (mindre än 30 cm) under en manöver.
Standardvy.

Området bakom bilen visas på skärmen.De blå linjerna 1 betecknar bilens bredd, med sidospeglarna utfällda; riktningen varierar beroende på rattens läge.Den röda linjen 2 betecknar ett avstånd på 30 cm från bakre stötfångaren; de två blå linjerna 3 och 4 betecknar 1 m respektive 2 m.
Den här bilen visas i AUTO-läge eller i menyn för val av vy.
Zoomad vy

Kameran registrerar närområdet runt bilen under manövern i syfte att skapa en vy ovanifrån av området bakom bilen, så att bilen kan manövreras runt närliggande hinder.Vyn är tillgänglig i AUTO-läge eller genom att du väljer den i menyn för val av vy.
NOTIC E
Hinder kan verka vara längre bort är de verkligen är.Det är viktigt att kontrollera på sidorna runt bilen med sidospeglarna under manövern.De bakre parkeringssensorerna ger också information om hur det ser ut runt bilen.

228
NOTIC E
När du tvättar bilen i en automattvätt med borstar ska du låsa dörrarna och, beroende på version, ta bort den elektroniska nyckeln och inaktivera handsfree-funktionen (Handsfree-åtkomst).Om du använder en högtryckstvätt ska munstycket hållas minst 30 cm från bilen (särskilt vid rengöring av ytor med lackskador, sensorer eller tätningar).Torka genast bort fläckar som innehåller kemikalier som kan skada bilens lackering (inklusive kåda, fågelspillning, insektsekret, pollen och tjära).Rengör bilen ofta för att ta bort saltavlagringar (i kustområden), sot (i fabriksområden) och lera (i våta eller kalla trakter), om miljön motiverar detta. Dessa ämnen kan vara mycket frätande.Kontakta en auktoriserad Toyota-återförsäljare eller en auktoriserad Toyota-verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning för råd om borttagning av envisa fläckar som kräver specialprodukter (t.ex. för borttagning av tjära eller insekter).Låt helst en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning utföra lackförbättringar.
Invändigt
WARNI NG
När du tvättar bilen ska du aldrig rengöra interiören med vattenslang eller högtrycksvattenstråle.Vätskor i muggar eller andra öppna behållare kan spillas vilket innebär risk för skador på instrument och reglage samt reglagen på
mittkonsolen. Var uppmärksam!
Kaross
Klarlack
WARNI NG
Använd inga slipande produkter eller lösningsmedel, bensin eller olja för rengöring av karossen.Använd aldrig svampar med slipeffekt för borttagning av envisa fläckar. Risk för repor i lacken!Applicera inte polermedel i starkt solljus, eller på delar av plast eller gummi.
NOTIC E
Använd en mjuk svamp och tvålvatten, eller en produkt med neutralt pH-värde.Torka varsamt av karossen med en ren mikrofibertrasa.Applicera polermedel när bilen är ren och torr.Följ bruksanvisningen som anges på produkten.
Lack med textur
Denna lacktyp reagerar på ljus genom variationer i utseende och finish som framhäver bilens linjer och konturer. Lacken är förstärkt med partiklar som förblir synliga och skapar en unik satineffekt med relief. Den lätt gryniga strukturen ger en överraskande prägel.
WARNI NG
Försök aldrig att rengöra utan vatten.Rengör aldrig din bil i en automattvätt med
borstar.Välj aldrig programmet med avslutande varm vaxpolering.Välj aldrig högtrycksmunstycken med borstar - risk för repor i lacken!Applicera aldrig polermedel som ger en glansig yta, eller skyddsmedel på kaross eller lättmetallfälgar. Sådana produkter ger glansiga eller fläckiga ytor.

240

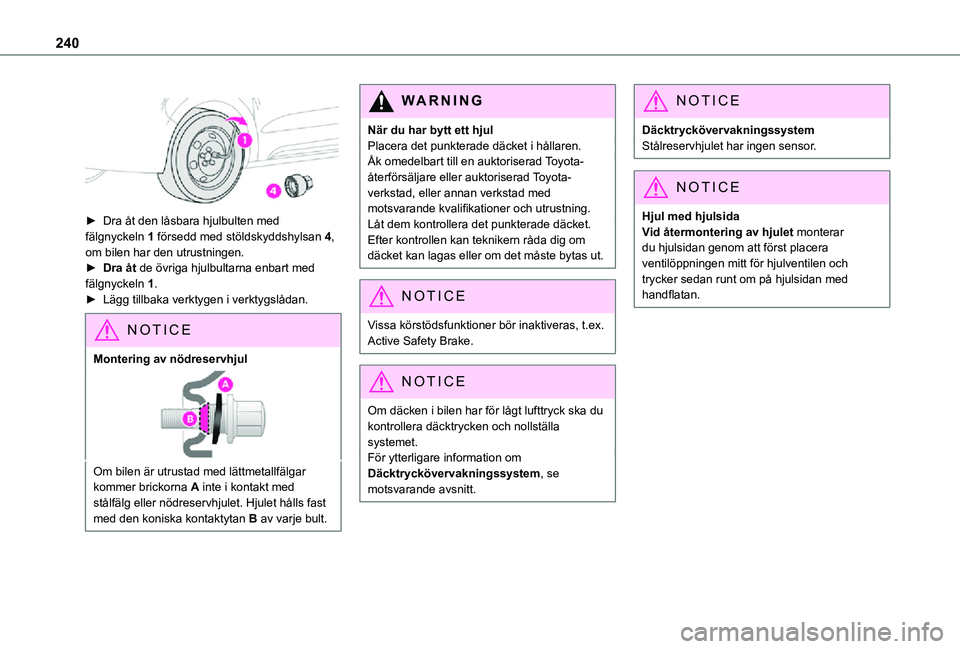

► Dra åt den låsbara hjulbulten med fälgnyckeln 1 försedd med stöldskyddshylsan 4, om bilen har den utrustningen.► Dra åt de övriga hjulbultarna enbart med fälgnyckeln 1.► Lägg tillbaka verktygen i verktygslådan.
NOTIC E
Montering av nödreservhjul
Om bilen är utrustad med lättmetallfälgar kommer brickorna A inte i kontakt med stålfälg eller nödreservhjulet. Hjulet hålls fast med den koniska kontaktytan B av varje bult.
WARNI NG
När du har bytt ett hjulPlacera det punkterade däcket i hållaren.Åk omedelbart till en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.Låt dem kontrollera det punkterade däcket. Efter kontrollen kan teknikern råda dig om däcket kan lagas eller om det måste bytas ut.
NOTIC E
Vissa körstödsfunktioner bör inaktiveras, t.ex. Active Safety Brake.
NOTIC E
Om däcken i bilen har för lågt lufttryck ska du kontrollera däcktrycken och nollställa systemet.För ytterligare information om Däcktryckövervakningssystem, se motsvarande avsnitt.
NOTIC E
DäcktryckövervakningssystemStålreservhjulet har ingen sensor.
NOTIC E
Hjul med hjulsidaVid återmontering av hjulet monterar du hjulsidan genom att först placera ventilöppningen mitt för hjulventilen och trycker sedan runt om på hjulsidan med handflatan.

248
NOTIC E
För mer information om installation av dragstång eller utrustning av taxi-typ ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
Version 1 (Eco)

Säkringarna som beskrivs varierar beroende på bilens utrustning.
Säkring nrStyrka(Amp)Funktioner
F415Signalhorn.
F520Vindrutespolarpump, fram/bak.
Säkring nrStyrka(Amp)Funktioner
F620Vindrutespolarpump, fram/bak.
F71012-volts tillbehörsuttag, bak.
F820Enkla eller dubbla bakrutetorkare.
F10/F1130Invändiga/utvändiga lås, fram och bak.
F145Larm, nödanrop och assistanssamtal.
F245Pekskärm, backkamera och parkeringssensorer.
F2920Ljudsystem, pekskärm, CD-spelare, navigation.
F321512 -volts tillbehörsuttag, fram.
Version 2 (Full)

Säkringarna som beskrivs varierar beroende på bilens utrustning.
Säkring nrStyrka(Amp)Funktioner
F55Pekskärm, backkamera och parkeringssensorer.
F820Enkla eller dubbla bakrutetorkare.
F10/F1130Invändiga/utvändiga lås, fram och bak.
F123Larm.
F171012-volts tillbehörsuttag, bak.
F331512 -volts tillbehörsuttag, fram.

327
Alfabetisk innehållsförteckning
Reglage vid ratten för bilradion ~ Bilradioreglage på ratten 268, 281–282, 296Rengöring 202, 227–229Reostat för instrumentbelysning 23Reparationssats vid punktering 232–235, 233–235Reservhjul 169, 222, 236–237, 240Röstkommandon 298–301
S
Säkerhetsåtgärder för barn 11 9, 122–125, 127, 134–136, 143, 143–144Säkerhetsåtgärder för barn ~ Barnsäkerhet 11 9, 122–125, 127, 134–136, 143, 143–144, 147–148Säkerhetsbälten bak 11 7Säkringar 246–249Säkringshållare i instrumentbrädan 247Säkringshållare i motorrummet 247, 249Säkringstabeller 246–249Säte och baksäte på skenor 62–63, 67–69
Sätets lutning 52Sätta i gång systemet efter bränslestopp ~ Avlufta bränslesystemet 230Selektiv katalytisk reduktion (SCR) 21, 223Selektiv upplåsning 32–34Sensorer (varningar) 172Separationsnät 58–59, 61Servicenivåer 18, 220, 223Servostyrningsolja 219
Servosystem vid nödbromsning ~ Bromssystem 111Servosystem vid nödbromsning ~ Nödbromshjälp (AFU) 111Servosystem vid nödbromsning ~ Olika bromssystem 111, 188Sidhängda skåpdörrar 34–36, 47, 244Sidoblinkers 243Sidodörrar 42Sidokrockkuddar 120, 122Signalhorn 11 0Skärm på instrumenttavlan ~ Display i instrumenttavlan 24Skjutbar sidoruta 81Skötsel och underhåll av karossen 228Skötselråd 202, 227Skrivbord 62Skyddslucka (för panoramatak) ~ Fördragsgardin för panoramatak 81Skyddsmatta 74–75, 172Släpvagn 11 3, 214Släpvagnsvikter 256–257, 261Smarttelefon 28
Snabbmeddelanden 316Snabbmenyer 26Snål körning (rekommendationer) 8Snökedjor 169, 213–214, 238Solgardiner 81Solsensor 85Sömnvarnare 190–191Spak till automatlåda ~ Växelspak automatlåda 161–164
Spak till manuell växellåda ~ Växelspak till manuell växellåda 160Speciallås ~ Superlåsning 35–36Spolarvätskenivå 105, 220Sport-läge 166Stabilitetskontroll för släpvagn (TSM) 11 3Stänga dörrarna 29, 34–35, 47Stanna bilen 154–155, 161–164Stanna motorn 151, 153–154Stapeldiagram med förbrukningsvärden 27Starta 250Starta bilen 152, 155, 160–164Starta en dieselmotor 199Starta motorn 151, 154Starthjälp i backe 159–160Statiskt kurvljus 98Stickers 229Stöldskydd/Startspärr 30Stop & Start 25, 86, 167–168, 199, 216, 221, 253Strålkastare (inställningar) 103Strömläge 166Super-snabb laddning
(elektrisk) 210, 212, 261Svankstöd 52, 56Synkronisering av fjärrkontrollen 38System för kurskontroll ~ Stabiliseringssystem 111Systemparametrar 291, 318
