2021 TOYOTA PROACE EV USB

4
Darstellung
Instrumente und
Bedienelemente
NOTIC E
Diese Abbildungen und Beschreibungen sind als Leitfaden gedacht. Vorhandensein und Einbauort
einiger Komponenten variieren je nach Version, Ausstattung und Verkaufsland.



1.HandschuhfachDeaktivieren des Beifahrerfrontairbags
2.12 V (120 W)-Anschlussbuchsen
3.USB-Buchse
4.Elektrische Feststellbremse
5.Kombiinstrument
6.StaufachBecher/Dosen-Halter
7.Staufach
8.Oberes Staufach
9.220 V (150 W)-Steckdose
10.Hupe
11 .InnenraumleuchteWarnleuchtenanzeige für Sicherheitsgurte und BeifahrerairbagInnenrückspiegelNotruf- und Hilferuftaste
12.Heizung/Klimaanlage
Frontscheibenheizung – EnteiserHeckscheibenheizung – Enteiser
13.Taste "START/STOP"
14.Getriebemodus- bzw. Fahrmodus-WahlschalterWahl des Fahrmodus
15.Monochrom-Bildschirm mit AudiosystemTouchscreen mit TOYOTA Pro Touch oder TOYOTA Pro Touch mit Navigationssystem
16.Motorhaubenentriegelung
17.Armaturenbrettsicherungen
18.Headup-Display
NOTIC E
Je nach Fahrzeugausstattung können die Stau- bzw. Ablagefächer offen oder geschlossen sein. Diese Konfiguration dient als Beispiel
Schalter/Hebel am Lenkrad

1.Außenbeleuchtungs-/Blinkerschalterhebel
2.Hebel für Scheibenwischer/Waschanlage/Betriebsdatencomputer
3.Audiosystem-Schalterhebel

80
WARNI NG
Vergessen Sie auf der Beifahrerseite nicht, den Tisch hochzuklappen, bevor Sie den Sitz in die "Tisch"-Position bringen.Keine harten oder schweren Gegenstände auf dem Tisch platzieren. Diese könnten sich bei Notbremsungen oder Kollisionen in gefährliche Geschosse verwandeln.
NOTIC E
Weitere Informationen zu den Vordersitzen und insbesondere das Umklappen der Rückenlehne in die "Tisch"-Position finden Sie im betreffenden Abschnitt.
12 V-Anschlussbuchse(n)
Abhängig von der Version







► Um ein 12 V-Zubehörteil (maximale Leistung: 120 Watt) anzuschließen, die Abdeckung anheben und einen geeigneten Adapter anschließen.
WARNI NG
Beachten Sie die max. Leistungsaufnahme des Zubehörs, um Schäden zu vermeiden.
WARNI NG
Der Anschluss eines elektrischen Geräts, das nicht von TOYOTA zugelassen wurde, wie gewisse USB-Ladegeräte, können die Funktion der Bordelektrik beeinträchtigen und z. B. schlechten Radioempfang oder Störungen auf dem Bildschirm bzw. Display verursachen.
USB-Buchse


Die Buchse kann zum Anschluss eines tragbaren Geräts oder eines USB-Speichersticks verwendet werden.Über die Buchse werden Audiodateien gelesen, die an das Audiosystem gesendet und über die Fahrzeuglautsprecher wiedergegeben werden.Diese Dateien können über die Lenkradtasten bzw. die Bedienelemente des Audiosystems verwaltet werden.Die USB-Buchse ermöglicht auch den Anschluss eines Smartphones perAndroid Auto® oder CarPlay®, wodurch bestimmte

81
Benutzerfreundlichkeit und Komfort
3
Smartphone-Apps auf dem Touchscreen genutzt werden können.Für eine optimale Funktion sollten Sie ein Kabel des Geräteherstellers bzw. ein von ihm zugelassenes Kabel verwenden.Diese Apps können dann über die Lenkradtasten bzw. die Bedienelemente des Audiosystems gesteuert werden.
NOTIC E
Bei Verbindung mit der USB-Buchse werden Mobilgeräte automatisch geladen.Während des Ladevorgangs wird eine Meldung angezeigt, wenn die von Mobilgerät aufgenommene Leistung den vom Fahrzeug gelieferten Strom übersteigt.Weitere Informationen zur Verwendung dieser Ausstattung finden Sie in den Abschnitten, die die Audio- und Telematiksysteme beschreiben.
220 V- Steckdose

Je nach Version befindet sich eine 220V/50Hz-Steckdose (maximale Leistung: 150W) unter dem rechten Vordersitz und ist somit von Sitzreihe 2 aus
zugänglich.Diese Steckdose funktioniert sowohl bei laufendem Motor als auch im STOP-Modus von Stop & Start.

► Den Deckel aufklappen.► Sicherstellen, dass die Kontrollleuchte grün leuchtet.► Schließen Sie Ihr Multimedia- oder Elektrogerät an (Telefonladegerät, Laptop, CD-DVD-Player, Flaschenwärmer usw.)Bei Störungen blinkt die grüne KontrollleuchteLassen Sie dies von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässige Fachwerkstatt prüfen.
WARNI NG
Schließen Sie jeweils nur ein Gerät an die Steckdose an (verwenden Sie keine Verlängerungskabel oder Mehrfachsteckdosen) und schließen Sie nur Geräte mit Klasse II-Isolierung an (auf dem Gerät angegeben).Verwenden Sie keine Geräte mit Metallgehäuse.
NOTIC E
Wenn der Stromverbrauch zu hoch wird und wenn es das elektrische System des Fahrzeugs erfordert (besondere Wetterbedingungen, elektrische Überlastung usw.), wird die Stromzufuhr zur Steckdose unterbrochen; die grüne Kontrollleuchte erlischt
Laderaumabdeckung


► Zum Entfernen anheben.
► Zur Montage die Führungen in deren Aufnahmen einsetzen.
WARNI NG
Im Fall einer plötzlichen Verzögerung können sich Gegenstände, die sich auf der Laderaumabdeckung befinden, in Geschosse verwandeln.

89
Benutzerfreundlichkeit und Komfort
3

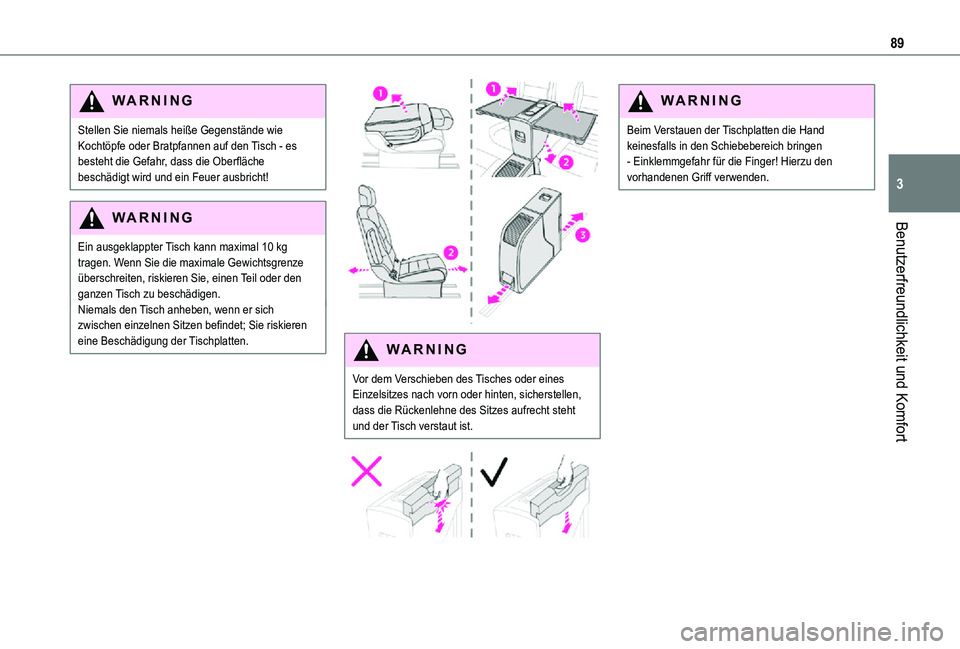

WARNI NG
Stellen Sie niemals heiße Gegenstände wie Kochtöpfe oder Bratpfannen auf den Tisch - es besteht die Gefahr, dass die Oberfläche beschädigt wird und ein Feuer ausbricht!
WARNI NG
Ein ausgeklappter Tisch kann maximal 10 kg tragen. Wenn Sie die maximale Gewichtsgrenze überschreiten, riskieren Sie, einen Teil oder den ganzen Tisch zu beschädigen.Niemals den Tisch anheben, wenn er sich zwischen einzelnen Sitzen befindet; Sie riskieren eine Beschädigung der Tischplatten.


WARNI NG
Vor dem Verschieben des Tisches oder eines Einzelsitzes nach vorn oder hinten, sicherstellen, dass die Rückenlehne des Sitzes aufrecht steht und der Tisch verstaut ist.


WARNI NG
Beim Verstauen der Tischplatten die Hand keinesfalls in den Schiebebereich bringen - Einklemmgefahr für die Finger! Hierzu den vorhandenen Griff verwenden.

11 9
Sicherheit
5
Fahrzeug abzubremsen (wird durch das Blinken dieser Warnleuchte auf dem Kombiinstrument angezeigt und die Bremsleuchten werden aufleuchten).Informationen über Gewichte und Anhängelasten finden Sie im Abschnitt Technische Daten des Motors und Anhängelasten der Zulassungspapiere Ihres Fahrzeugs.Um einen sicheren Betrieb mit Anhängerkupplung zu gewährleisten, siehe den entsprechenden Abschnitt.
Störung
Bei Auftreten einer Störung leuchtet diese Warnleuchte im Kombiinstrument auf, begleitet von einer Meldung und einem akustischen Signal.Zum Fortsetzen des Anhängerbetriebs die Geschwindigkeit reduzieren und mit erhöhter Vorsicht fahren!Lassen Sie dies von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässige Fachwerkstatt prüfen.
WARNI NG
Die Anhängerstabilisierung bietet bei normalen Fahrbedingungen eine zusätzliche Sicherheitsfunktion, vorausgesetzt die Empfehlungen für den Anhängerbetrieb und die in Ihrem Land geltende Gesetzgebung werden befolgt. Das System sollte jedoch nicht den Fahrer dazu ermutigen, Risiken einzugehen, wie beispielsweise die Verwendung eines Anhängers bei ungeeigneten Betriebsbedingungen (z. B. Überlastung, Nichtbeachtung der Anhänger-Stützlast, verschlissene Reifen oder ungenügender Reifendruck, Bremssystemdefekte) oder mit überhöhter Geschwindigkeit zu fahren.Unter gewissen Umständen kann das System ein Schlingern des Anhängers nicht erkennen, insbesondere bei leichten Anhängern.Beim Fahrt auf rutschigen oder abschüssigen Fahrbahnen kann das System u. U. plötzliches Ausbrechen des Anhängers nicht verhindern.
Toyota Traction Select
(Abhängig von Version)Ein spezielles, patentiertes Traktionskontrollsystem, welches das Fahrverhalten auf Schnee, in Schlamm und Sand verbessert.Dank dieses Systems, das für eine Reihe von Bedingungen optimiert ist, können Sie auch unter rutschigen Fahrbahnbedingungen (wie sie beim normalen Pkw-Betrieb auftreten) manövrieren.In Verbindung mit Ganzjahresreifen (Gipfel- und Schneeflockensymbol) bietet das System einen guten Kompromiss zwischen Sicherheit, Traktion und Fahrstabilität.Das Gaspedal sollte ausreichend gedrückt werden, damit das System die Leistung des Motors nutzen kann. Hohe Motordrehzahlen beim Betrieb sind vollkommen normal.Ein Wahlschalter mit 5 Positionen erlaubt eine Einstellung, die für die jeweils gegebenen Fahrbedingungen am besten ist.Die jeweilige Kontrollleuchte für den eingestellten Modus leuchtet auf und eine Meldung auf dem Display
bestätigt Ihre Wahl.

137
Sicherheit
5

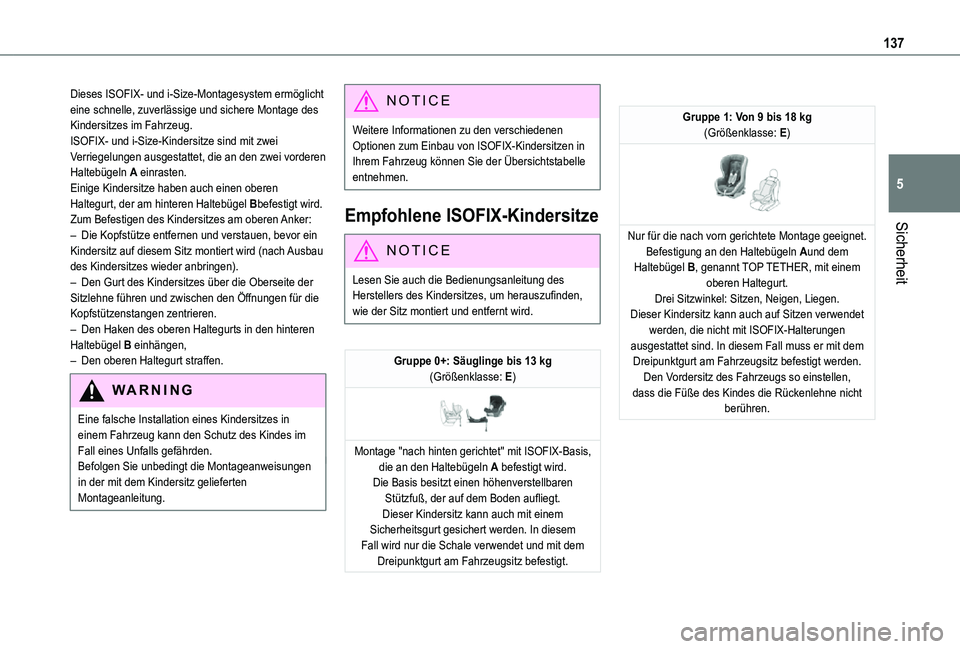

Dieses ISOFIX- und i-Size-Montagesystem ermöglicht eine schnelle, zuverlässige und sichere Montage des Kindersitzes im Fahrzeug.ISOFIX- und i-Size-Kindersitze sind mit zwei Verriegelungen ausgestattet, die an den zwei vorderen Haltebügeln A einrasten.Einige Kindersitze haben auch einen oberen Haltegurt, der am hinteren Haltebügel Bbefestigt wird.Zum Befestigen des Kindersitzes am oberen Anker:– Die Kopfstütze entfernen und verstauen, bevor ein Kindersitz auf diesem Sitz montiert wird (nach Ausbau des Kindersitzes wieder anbringen).– Den Gurt des Kindersitzes über die Oberseite der Sitzlehne führen und zwischen den Öffnungen für die Kopfstützenstangen zentrieren.– Den Haken des oberen Haltegurts in den hinteren Haltebügel B einhängen,– Den oberen Haltegurt straffen.
WARNI NG
Eine falsche Installation eines Kindersitzes in einem Fahrzeug kann den Schutz des Kindes im Fall eines Unfalls gefährden.Befolgen Sie unbedingt die Montageanweisungen in der mit dem Kindersitz gelieferten Montageanleitung.
NOTIC E
Weitere Informationen zu den verschiedenen Optionen zum Einbau von ISOFIX-Kindersitzen in Ihrem Fahrzeug können Sie der Übersichtstabelle entnehmen.
Empfohlene ISOFIX-Kindersitze
NOTIC E
Lesen Sie auch die Bedienungsanleitung des Herstellers des Kindersitzes, um herauszufinden, wie der Sitz montiert und entfernt wird.
Gruppe 0+: Säuglinge bis 13 kg(Größenklasse: E)

Montage "nach hinten gerichtet" mit ISOFIX-Basis, die an den Haltebügeln A befestigt wird.Die Basis besitzt einen höhenverstellbaren Stützfuß, der auf dem Boden aufliegt.Dieser Kindersitz kann auch mit einem Sicherheitsgurt gesichert werden. In diesem Fall wird nur die Schale verwendet und mit dem Dreipunktgurt am Fahrzeugsitz befestigt.
Gruppe 1: Von 9 bis 18 kg(Größenklasse: E)

Nur für die nach vorn gerichtete Montage geeignet.Befestigung an den Haltebügeln Aund dem Haltebügel B, genannt TOP TETHER, mit einem oberen Haltegurt.Drei Sitzwinkel: Sitzen, Neigen, Liegen.Dieser Kindersitz kann auch auf Sitzen verwendet werden, die nicht mit ISOFIX-Halterungen ausgestattet sind. In diesem Fall muss er mit dem Dreipunktgurt am Fahrzeugsitz befestigt werden. Den Vordersitz des Fahrzeugs so einstellen, dass die Füße des Kindes die Rückenlehne nicht berühren.

244


► Entfernen Sie die Schlaucheinheit 2.► Halten Sie den Kompressor senkrecht.► Schrauben Sie die Patrone 4 von unten ab.Führen Sie diese Arbeitsschritte in umgekehrter Reihenfolge aus, um die neue Patrone und den neuen Schlauch anzubringen.
WARNI NG
Achten Sie auf auslaufende Flüssigkeit.Das Haltbarkeitsdatum der Flüssigkeit steht auf der Patrone.Die Dichtungspatrone ist zum einmaligen Gebrauch bestimmt. Sie muss ersetzt werden, auch wenn sie nur angebrochen ist.Nach Gebrauch die Patrone nicht im normalen Abfall entsorgen, sondern zu einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuständigen Entsorgungsstelle bringen.Vergessen Sie nicht, eine neue Patrone anzufordern, die von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässigen Fachwerkstatt erhältlich ist.
Ersatzrad
Zugriff auf die Werkzeuge
Das Werkzeug befindet sich in einem Werkzeugkasten.
NOTIC E
Weitere Informationen über den Werkzeugkasten
finden Sie im betreffenden Abschnitt.
Liste der Werkzeuge
1.RadschlüsselZum Ausbau der Befestigungsschrauben des Rads und zum Anheben/Absenken des Wagen-hebers.
2.Wagenheber.Zum Anheben des Fahrzeugs.

276
Bluetooth®-Audiosystem

NOTIC E
Die beschriebenen Funktionen und Einstellungen variieren je nach Version und Konfiguration Ihres Fahrzeugs.
WARNI NG
Aus Sicherheitsgründen und um unzulässige Ablenkung des Fahrers zu vermeiden, darf das
Koppeln von Bluetooth-Mobiltelefonen mit der Bluetooth-Freisprechfunktion des Audiosystems nur bei stehendem Fahrzeug und eingeschalteter Zündung durchgeführt werden.
WARNI NG
Ihr Audiosystem ist so kodiert, dass es nur in Ihrem Fahrzeug betrieben werden kann.Alle Arbeiten am System müssen ausschließlich von einem Händler oder einer Fachwerkstatt ausgeführt werden, um Gefahr von Stromschlag, Brand oder mechanischen Defekten zu vermeiden.
NOTIC E
Um ein Entladen der Batterie zu vermeiden, das Audiosystem nach einigen Minuten ausschalten, wenn der Motor nicht läuft.
Erste Schritte
Drücken: Ein/AusDrehen: LautstärkeregelungKurz drücken: Wechselt Audioquelle (Radio; USB; AUX (falls Gerät angeschlossen); CD; Streaming).Lang drücken: Ruft Menü Telefon auf (falls ein Telefon verbunden ist).Klangeinstellung:Fader vorn/hinten, Balance recht/links, Bässe/Höhen; Loudness; Klangfeld.Aktivieren/Deaktivieren der automatischen Lautstärkeanpassung (entsprechend Fahrgeschwindigkeit).Radio :Kurz drücken: Zeigt Liste der Radiosender an.Lang drücken: Aktualisiert Liste.Medien:Kurz drücken: Zeigt Liste der Ordner an.Lang drücken: Zeigt verfügbare Sortiermöglichkeiten.Schaltet Anzeigeinhalt um, wie folgt:Datum; Audiofunktionen; Fahrtcomputer;
Telefon.Verknüpfte Menüs anzeigen oder bestätigen.
Tasten 1 bis 6Kurz drücken: Wählt Speichersender.Lang drücken: Radiosender speichern.Radio:Automatischer schrittweiser Sendersuchlauf nach oben/unten.
