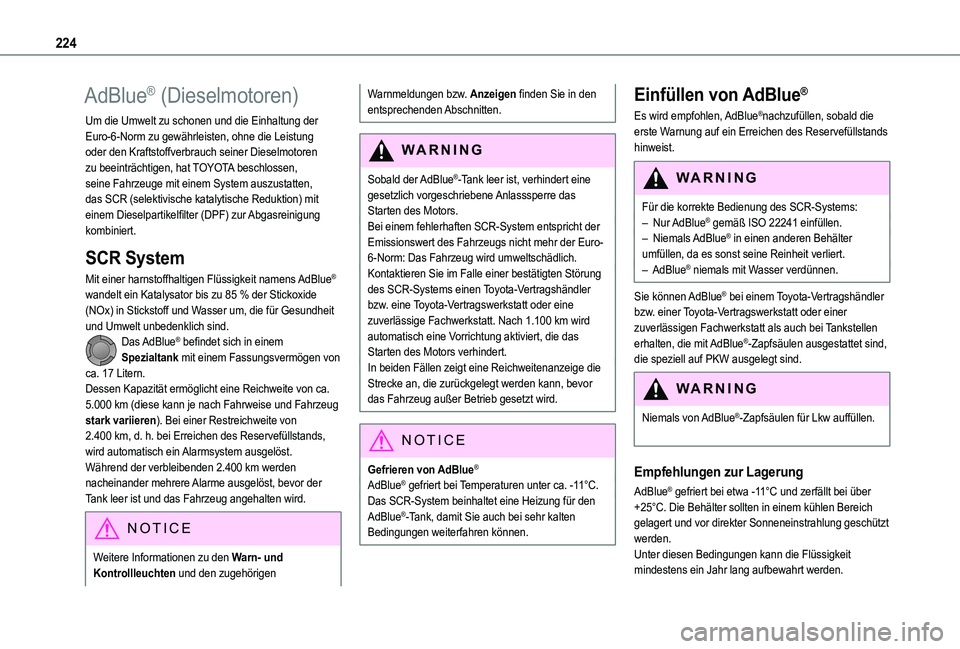

224
AdBlue® (Dieselmotoren)
Um die Umwelt zu schonen und die Einhaltung der Euro-6-Norm zu gewährleisten, ohne die Leistung oder den Kraftstoffverbrauch seiner Dieselmotoren zu beeinträchtigen, hat TOYOTA beschlossen, seine Fahrzeuge mit einem System auszustatten, das SCR (selektivische katalytische Reduktion) mit einem Dieselpartikelfilter (DPF) zur Abgasreinigung kombiniert.
SCR System
Mit einer harnstoffhaltigen Flüssigkeit namens AdBlue® wandelt ein Katalysator bis zu 85 % der Stickoxide (NOx) in Stickstoff und Wasser um, die für Gesundheit und Umwelt unbedenklich sind.Das AdBlue® befindet sich in einem Spezialtank mit einem Fassungsvermögen von ca. 17 Litern.Dessen Kapazität ermöglicht eine Reichweite von ca. 5.000 km (diese kann je nach Fahrweise und Fahrzeug stark variieren). Bei einer Restreichweite von 2.400 km, d. h. bei Erreichen des Reservefüllstands,
wird automatisch ein Alarmsystem ausgelöst.Während der verbleibenden 2.400 km werden nacheinander mehrere Alarme ausgelöst, bevor der Tank leer ist und das Fahrzeug angehalten wird.
NOTIC E
Weitere Informationen zu den Warn- und Kontrollleuchten und den zugehörigen
Warnmeldungen bzw. Anzeigen finden Sie in den entsprechenden Abschnitten.
WARNI NG
Sobald der AdBlue®-Tank leer ist, verhindert eine gesetzlich vorgeschriebene Anlasssperre das Starten des Motors.Bei einem fehlerhaften SCR-System entspricht der Emissionswert des Fahrzeugs nicht mehr der Euro-
6-Norm: Das Fahrzeug wird umweltschädlich.Kontaktieren Sie im Falle einer bestätigten Störung des SCR-Systems einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt. Nach 1.100 km wird automatisch eine Vorrichtung aktiviert, die das Starten des Motors verhindert.In beiden Fällen zeigt eine Reichweitenanzeige die Strecke an, die zurückgelegt werden kann, bevor das Fahrzeug außer Betrieb gesetzt wird.
NOTIC E
Gefrieren von AdBlue®
AdBlue® gefriert bei Temperaturen unter ca. -11°C.Das SCR-System beinhaltet eine Heizung für den AdBlue®-Tank, damit Sie auch bei sehr kalten Bedingungen weiterfahren können.
Einfüllen von AdBlue®
Es wird empfohlen, AdBlue®nachzufüllen, sobald die erste Warnung auf ein Erreichen des Reservefüllstands hinweist.
WARNI NG
Für die korrekte Bedienung des SCR-Systems:– Nur AdBlue® gemäß ISO 22241 einfüllen.– Niemals AdBlue® in einen anderen Behälter umfüllen, da es sonst seine Reinheit verliert.– AdBlue® niemals mit Wasser verdünnen.
Sie können AdBlue® bei einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässigen Fachwerkstatt als auch bei Tankstellen erhalten, die mit AdBlue®-Zapfsäulen ausgestattet sind, die speziell auf PKW ausgelegt sind.
WARNI NG
Niemals von AdBlue®-Zapfsäulen für Lkw auffüllen.
Empfehlungen zur Lagerung
AdBlue® gefriert bei etwa -11°C und zerfällt bei über +25°C. Die Behälter sollten in einem kühlen Bereich gelagert und vor direkter Sonneneinstrahlung geschützt werden.Unter diesen Bedingungen kann die Flüssigkeit mindestens ein Jahr lang aufbewahrt werden.

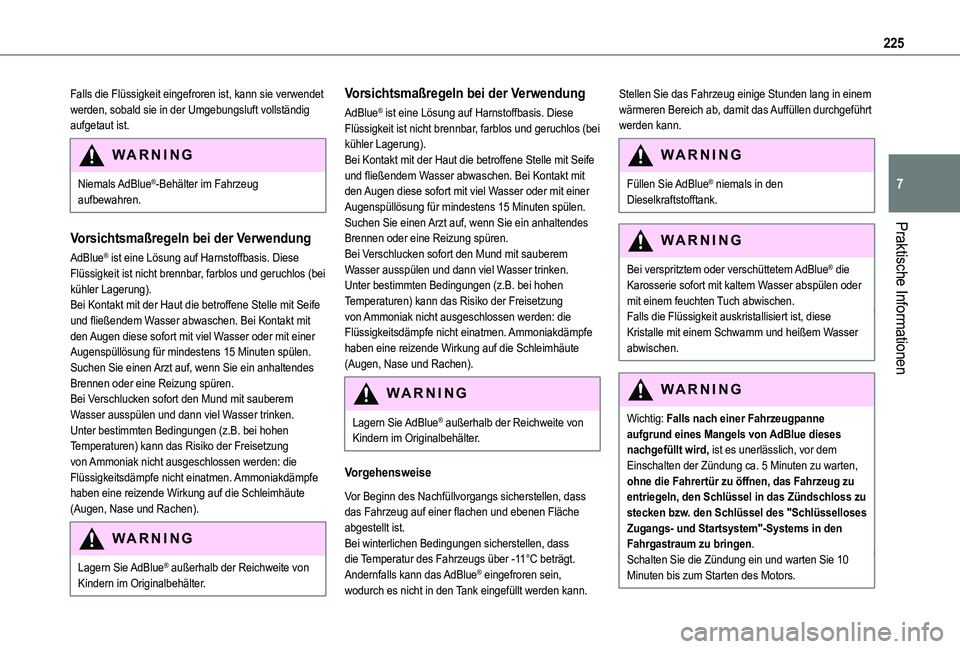

225
Praktische Informationen
7
Falls die Flüssigkeit eingefroren ist, kann sie verwendet werden, sobald sie in der Umgebungsluft vollständig aufgetaut ist.
WARNI NG
Niemals AdBlue®-Behälter im Fahrzeug aufbewahren.
Vorsichtsmaßregeln bei der Verwendung
AdBlue® ist eine Lösung auf Harnstoffbasis. Diese Flüssigkeit ist nicht brennbar, farblos und geruchlos (bei kühler Lagerung).Bei Kontakt mit der Haut die betroffene Stelle mit Seife und fließendem Wasser abwaschen. Bei Kontakt mit den Augen diese sofort mit viel Wasser oder mit einer Augenspüllösung für mindestens 15 Minuten spülen. Suchen Sie einen Arzt auf, wenn Sie ein anhaltendes Brennen oder eine Reizung spüren.Bei Verschlucken sofort den Mund mit sauberem Wasser ausspülen und dann viel Wasser trinken.Unter bestimmten Bedingungen (z.B. bei hohen Temperaturen) kann das Risiko der Freisetzung von Ammoniak nicht ausgeschlossen werden: die Flüssigkeitsdämpfe nicht einatmen. Ammoniakdämpfe haben eine reizende Wirkung auf die Schleimhäute (Augen, Nase und Rachen).
WARNI NG
Lagern Sie AdBlue® außerhalb der Reichweite von Kindern im Originalbehälter.
Vorsichtsmaßregeln bei der Verwendung
AdBlue® ist eine Lösung auf Harnstoffbasis. Diese Flüssigkeit ist nicht brennbar, farblos und geruchlos (bei kühler Lagerung).Bei Kontakt mit der Haut die betroffene Stelle mit Seife und fließendem Wasser abwaschen. Bei Kontakt mit den Augen diese sofort mit viel Wasser oder mit einer Augenspüllösung für mindestens 15 Minuten spülen. Suchen Sie einen Arzt auf, wenn Sie ein anhaltendes Brennen oder eine Reizung spüren.Bei Verschlucken sofort den Mund mit sauberem Wasser ausspülen und dann viel Wasser trinken.Unter bestimmten Bedingungen (z.B. bei hohen Temperaturen) kann das Risiko der Freisetzung von Ammoniak nicht ausgeschlossen werden: die Flüssigkeitsdämpfe nicht einatmen. Ammoniakdämpfe haben eine reizende Wirkung auf die Schleimhäute (Augen, Nase und Rachen).
WARNI NG
Lagern Sie AdBlue® außerhalb der Reichweite von Kindern im Originalbehälter.
Vorgehensweise
Vor Beginn des Nachfüllvorgangs sicherstellen, dass das Fahrzeug auf einer flachen und ebenen Fläche abgestellt ist.Bei winterlichen Bedingungen sicherstellen, dass die Temperatur des Fahrzeugs über -11°C beträgt. Andernfalls kann das AdBlue® eingefroren sein, wodurch es nicht in den Tank eingefüllt werden kann.
Stellen Sie das Fahrzeug einige Stunden lang in einem wärmeren Bereich ab, damit das Auffüllen durchgeführt werden kann.
WARNI NG
Füllen Sie AdBlue® niemals in den Dieselkraftstofftank.
WARNI NG
Bei verspritztem oder verschüttetem AdBlue® die Karosserie sofort mit kaltem Wasser abspülen oder mit einem feuchten Tuch abwischen.Falls die Flüssigkeit auskristallisiert ist, diese Kristalle mit einem Schwamm und heißem Wasser abwischen.
WARNI NG
Wichtig: Falls nach einer Fahrzeugpanne aufgrund eines Mangels von AdBlue dieses nachgefüllt wird, ist es unerlässlich, vor dem Einschalten der Zündung ca. 5 Minuten zu warten, ohne die Fahrertür zu öffnen, das Fahrzeug zu entriegeln, den Schlüssel in das Zündschloss zu stecken bzw. den Schlüssel des "Schlüsselloses Zugangs- und Startsystem"-Systems in den Fahrgastraum zu bringen.
Schalten Sie die Zündung ein und warten Sie 10 Minuten bis zum Starten des Motors.

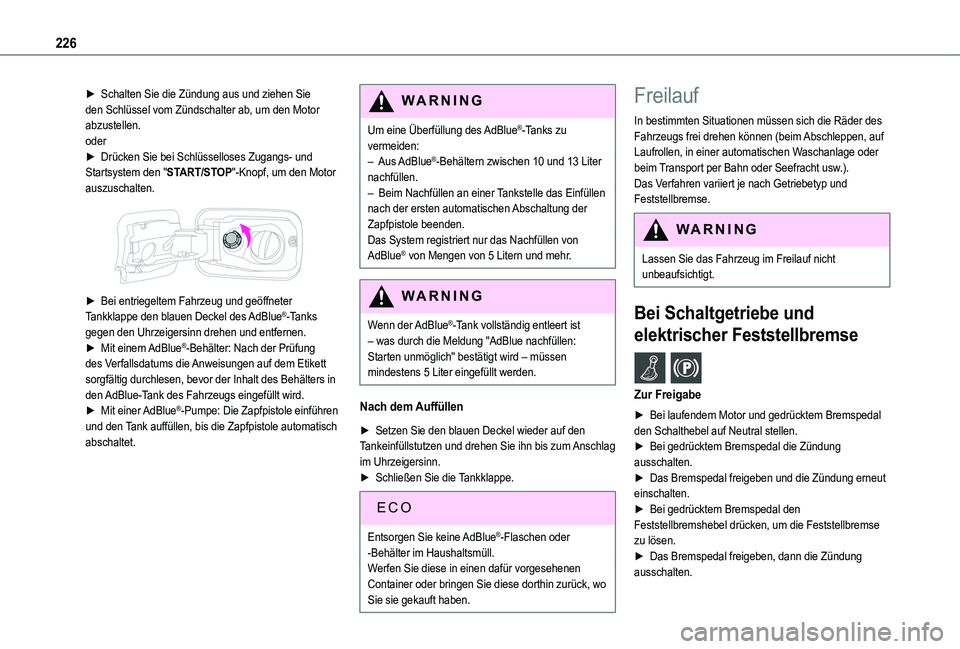

226
► Schalten Sie die Zündung aus und ziehen Sie den Schlüssel vom Zündschalter ab, um den Motor abzustellen.oder► Drücken Sie bei Schlüsselloses Zugangs- und Startsystem den "START/STOP"-Knopf, um den Motor auszuschalten.

► Bei entriegeltem Fahrzeug und geöffneter Tankklappe den blauen Deckel des AdBlue®-Tanks gegen den Uhrzeigersinn drehen und entfernen.► Mit einem AdBlue®-Behälter: Nach der Prüfung des Verfallsdatums die Anweisungen auf dem Etikett sorgfältig durchlesen, bevor der Inhalt des Behälters in den AdBlue-Tank des Fahrzeugs eingefüllt wird.► Mit einer AdBlue®-Pumpe: Die Zapfpistole einführen und den Tank auffüllen, bis die Zapfpistole automatisch abschaltet.
WARNI NG
Um eine Überfüllung des AdBlue®-Tanks zu vermeiden:– Aus AdBlue®-Behältern zwischen 10 und 13 Liter nachfüllen.– Beim Nachfüllen an einer Tankstelle das Einfüllen nach der ersten automatischen Abschaltung der Zapfpistole beenden.Das System registriert nur das Nachfüllen von AdBlue® von Mengen von 5 Litern und mehr.
WARNI NG
Wenn der AdBlue®-Tank vollständig entleert ist – was durch die Meldung "AdBlue nachfüllen: Starten unmöglich" bestätigt wird – müssen mindestens 5 Liter eingefüllt werden.
Nach dem Auffüllen
► Setzen Sie den blauen Deckel wieder auf den Tankeinfüllstutzen und drehen Sie ihn bis zum Anschlag im Uhrzeigersinn.► Schließen Sie die Tankklappe.
Entsorgen Sie keine AdBlue®-Flaschen oder -Behälter im Haushaltsmüll.Werfen Sie diese in einen dafür vorgesehenen Container oder bringen Sie diese dorthin zurück, wo Sie sie gekauft haben.
Freilauf
In bestimmten Situationen müssen sich die Räder des Fahrzeugs frei drehen können (beim Abschleppen, auf Laufrollen, in einer automatischen Waschanlage oder beim Transport per Bahn oder Seefracht usw.).Das Verfahren variiert je nach Getriebetyp und Feststellbremse.
WARNI NG
Lassen Sie das Fahrzeug im Freilauf nicht unbeaufsichtigt.
Bei Schaltgetriebe und
elektrischer Feststellbremse /
Zur Freigabe
► Bei laufendem Motor und gedrücktem Bremspedal den Schalthebel auf Neutral stellen.
► Bei gedrücktem Bremspedal die Zündung ausschalten.► Das Bremspedal freigeben und die Zündung erneut einschalten.► Bei gedrücktem Bremspedal den Feststellbremshebel drücken, um die Feststellbremse zu lösen.► Das Bremspedal freigeben, dann die Zündung ausschalten.

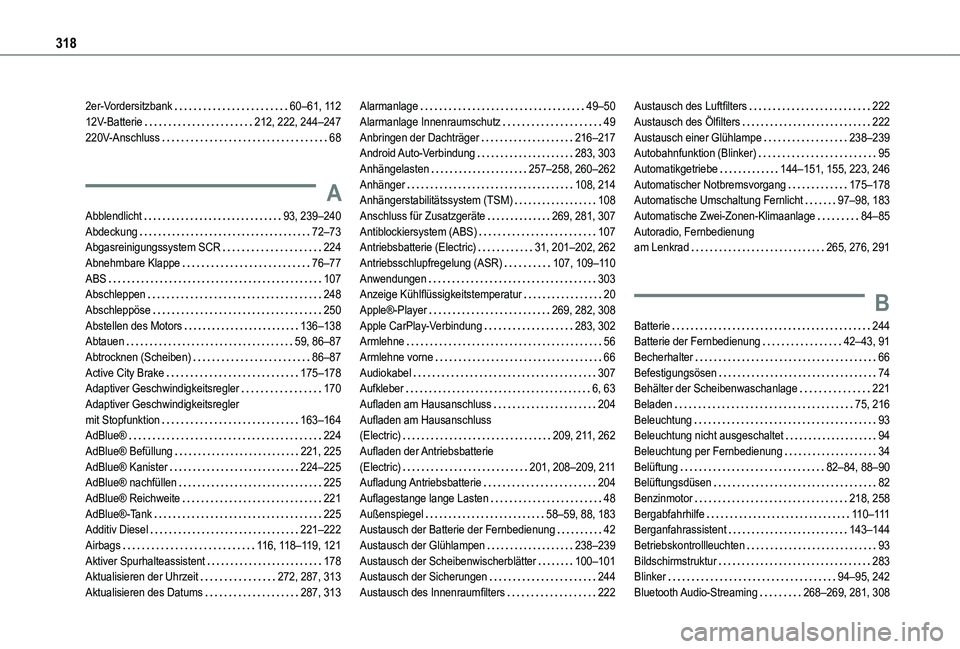

318
