2021 TOYOTA PROACE CITY kontrolki

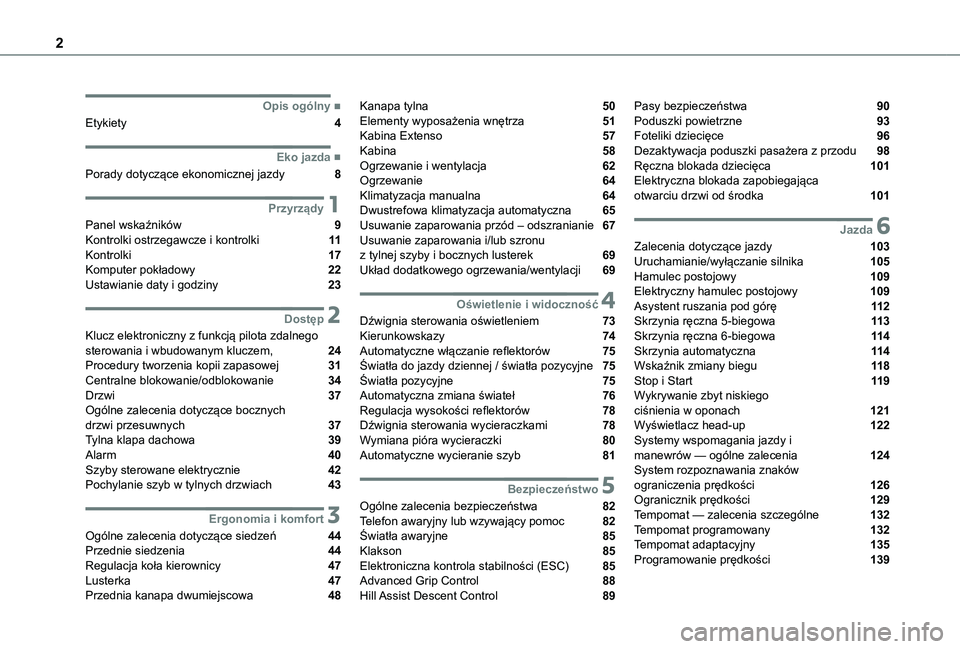

2



 ■Opis ogólny
Etykiety 4
 ■Eko jazda
Porady dotyczące ekonomicznej jazdy 8
1Przyrządy
Panel wskaźników 9Kontrolki ostrzegawcze i kontrolki 11Kontrolki 17Komputer pokładowy 22Ustawianie daty i godziny 23
2Dostęp
Klucz elektroniczny z funkcją pilota zdalnego sterowania i wbudowanym kluczem, 24Procedury tworzenia kopii zapasowej 31Centralne blokowanie/odblokowanie 34Drzwi 37Ogólne zalecenia dotyczące bocznych drzwi przesuwnych 37Tylna klapa dachowa 39Alarm 40Szyby sterowane elektrycznie 42Pochylanie szyb w tylnych drzwiach 43
3Ergonomia i komfort
Ogólne zalecenia dotyczące siedzeń 44Przednie siedzenia 44Regulacja koła kierownicy 47Lusterka 47Przednia kanapa dwumiejscowa 48
Kanapa tylna 50Elementy wyposażenia wnętrza 51Kabina Extenso 57Kabina 58Ogrzewanie i wentylacja 62Ogrzewanie 64Klimatyzacja manualna 64Dwustrefowa klimatyzacja automatyczna 65Usuwanie zaparowania przód – odszranianie 67Usuwanie zaparowania i/lub szronu z tylnej szyby i bocznych lusterek 69Układ dodatkowego ogrzewania/wentylacji 69
4Oświetlenie i widoczność
Dźwignia sterowania oświetleniem 73Kierunkowskazy 74Automatyczne włączanie reflektorów 75Światła do jazdy dziennej / światła pozycyjne 75Światła pozycyjne 75Automatyczna zmiana świateł 76Regulacja wysokości reflektorów 78Dźwignia sterowania wycieraczkami 78Wymiana pióra wycieraczki 80Automatyczne wycieranie szyb 81
5Bezpieczeństwo
Ogólne zalecenia bezpieczeństwa 82Telefon awaryjny lub wzywający pomoc 82Światła awaryjne 85Klakson 85Elektroniczna kontrola stabilności (ESC) 85Advanced Grip Control 88Hill Assist Descent Control 89
Pasy bezpieczeństwa 90Poduszki powietrzne 93Foteliki dziecięce 96Dezaktywacja poduszki pasażera z przodu 98Ręczna blokada dziecięca 101Elektryczna blokada zapobiegająca otwarciu drzwi od środka 101
6Jazda
Zalecenia dotyczące jazdy 103Uruchamianie/wyłączanie silnika 105Hamulec postojowy 109Elektryczny hamulec postojowy 109Asystent ruszania pod górę 11 2Skrzynia ręczna 5-biegowa 11 3Skrzynia ręczna 6-biegowa 11 4Skrzynia automatyczna 11 4Wskaźnik zmiany biegu 11 8Stop i Start 11 9Wykrywanie zbyt niskiego ciśnienia w oponach 121Wyświetlacz head-up 122Systemy wspomagania jazdy i manewrów — ogólne zalecenia 124System rozpoznawania znaków ograniczenia prędkości 126Ogranicznik prędkości 129Tempomat — zalecenia szczególne 132Tempomat programowany 132Tempomat adaptacyjny 135Programowanie prędkości 139

9
Przyrządy
1

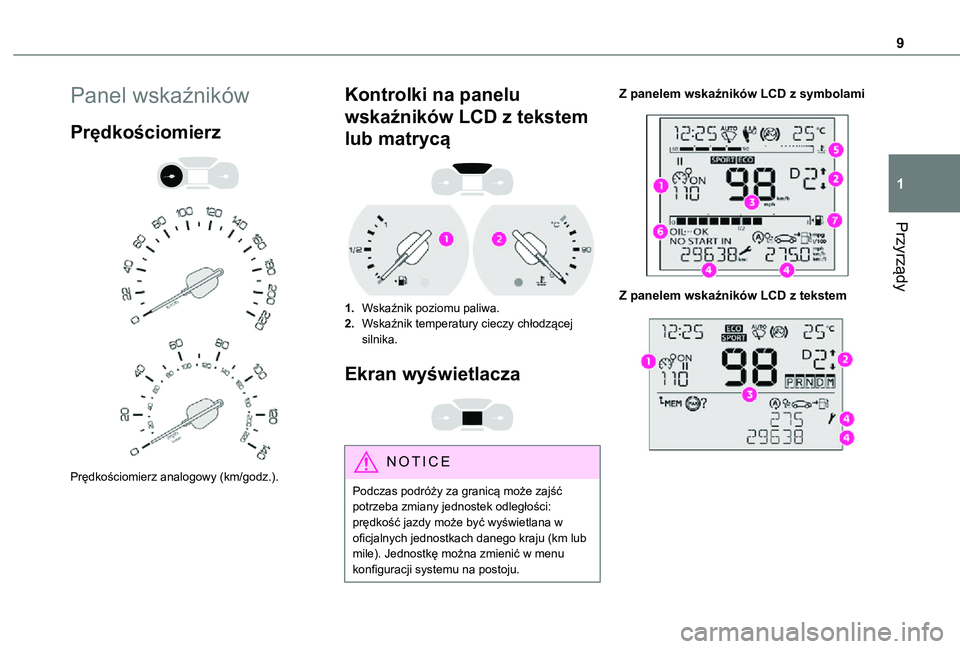

Panel wskaźników
Prędkościomierz


Prędkościomierz analogowy (km/godz.).
Kontrolki na panelu
wskaźników LCD z tekstem
lub matrycą

1.Wskaźnik poziomu paliwa.
2.Wskaźnik temperatury cieczy chłodzącej silnika.
Ekran wyświetlacza

NOTIC E
Podczas podróży za granicą może zajść potrzeba zmiany jednostek odległości: prędkość jazdy może być wyświetlana w oficjalnych jednostkach danego kraju (km lub mile). Jednostkę można zmienić w menu konfiguracji systemu na postoju.
Z panelem wskaźników LCD z symbolami

Z panelem wskaźników LCD z tekstem

11
Przyrządy
1

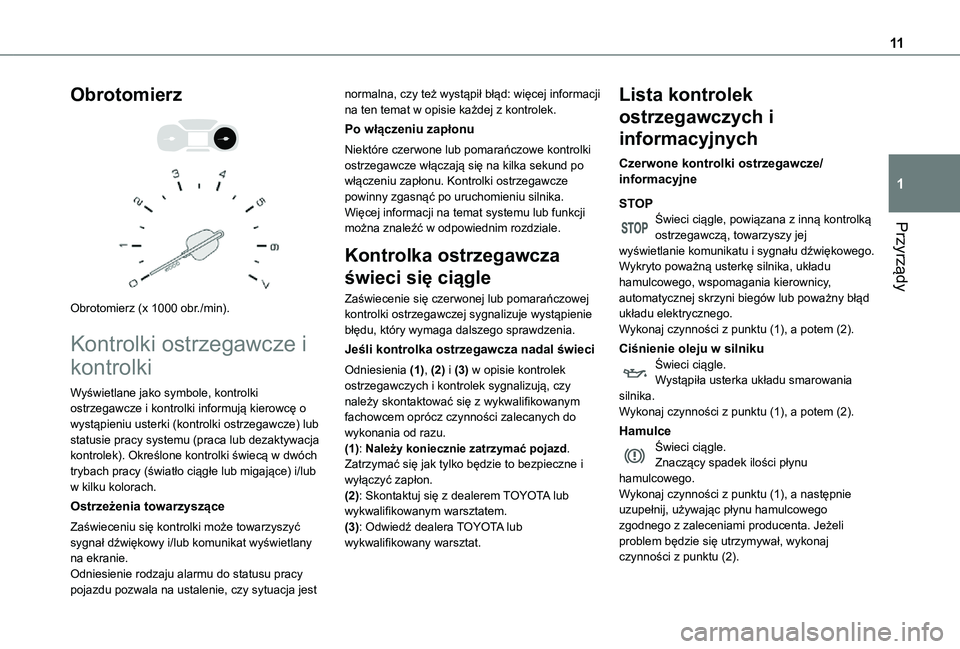

Obrotomierz


Obrotomierz (x 1000 obr./min).
Kontrolki ostrzegawcze i
kontrolki
Wyświetlane jako symbole, kontrolki ostrzegawcze i kontrolki informują kierowcę o wystąpieniu usterki (kontrolki ostrzegawcze) lub statusie pracy systemu (praca lub dezaktywacja kontrolek). Określone kontrolki świecą w dwóch trybach pracy (światło ciągłe lub migające) i/lub w kilku kolorach.
Ostrzeżenia towarzyszące
Zaświeceniu się kontrolki może towarzyszyć sygnał dźwiękowy i/lub komunikat wyświetlany
na ekranie.Odniesienie rodzaju alarmu do statusu pracy pojazdu pozwala na ustalenie, czy sytuacja jest
normalna, czy też wystąpił błąd: więcej informacji na ten temat w opisie każdej z kontrolek.
Po włączeniu zapłonu
Niektóre czerwone lub pomarańczowe kontrolki ostrzegawcze włączają się na kilka sekund po włączeniu zapłonu. Kontrolki ostrzegawcze powinny zgasnąć po uruchomieniu silnika.Więcej informacji na temat systemu lub funkcji można znaleźć w odpowiednim rozdziale.
Kontrolka ostrzegawcza
świeci się ciągle
Zaświecenie się czerwonej lub pomarańczowej kontrolki ostrzegawczej sygnalizuje wystąpienie błędu, który wymaga dalszego sprawdzenia.
Jeśli kontrolka ostrzegawcza nadal świeci
Odniesienia (1), (2) i (3) w opisie kontrolek ostrzegawczych i kontrolek sygnalizują, czy należy skontaktować się z wykwalifikowanym fachowcem oprócz czynności zalecanych do wykonania od razu.
(1): Należy koniecznie zatrzymać pojazd.Zatrzymać się jak tylko będzie to bezpieczne i wyłączyć zapłon.(2): Skontaktuj się z dealerem TOYOTA lub wykwalifikowanym warsztatem.(3): Odwiedź dealera TOYOTA lub wykwalifikowany warsztat.
Lista kontrolek
ostrzegawczych i
informacyjnych
Czerwone kontrolki ostrzegawcze/informacyjne
STOPŚwieci ciągle, powiązana z inną kontrolką ostrzegawczą, towarzyszy jej wyświetlanie komunikatu i sygnału dźwiękowego.Wykryto poważną usterkę silnika, układu hamulcowego, wspomagania kierownicy, automatycznej skrzyni biegów lub poważny błąd układu elektrycznego. Wykonaj czynności z punktu (1), a potem (2).
Ciśnienie oleju w silnikuŚwieci ciągle.Wystąpiła usterka układu smarowania silnika.Wykonaj czynności z punktu (1), a potem (2).
Hamulce
Świeci ciągle.Znaczący spadek ilości płynu hamulcowego.Wykonaj czynności z punktu (1), a następnie uzupełnij, używając płynu hamulcowego zgodnego z zaleceniami producenta. Jeżeli problem będzie się utrzymywał, wykonaj czynności z punktu (2).

12

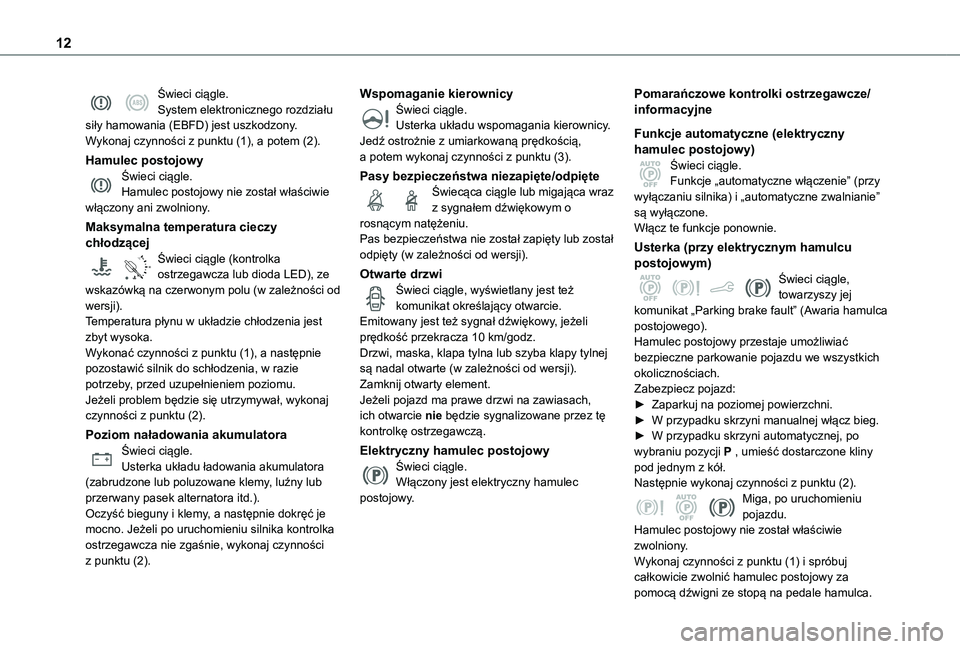

Świeci ciągle.System elektronicznego rozdziału siły hamowania (EBFD) jest uszkodzony.Wykonaj czynności z punktu (1), a potem (2).
Hamulec postojowyŚwieci ciągle.Hamulec postojowy nie został właściwie włączony ani zwolniony.
Maksymalna temperatura cieczy chłodzącej
90°CŚwieci ciągle (kontrolka ostrzegawcza lub dioda LED), ze wskazówką na czerwonym polu (w zależności od wersji).Temperatura płynu w układzie chłodzenia jest zbyt wysoka.Wykonać czynności z punktu (1), a następnie pozostawić silnik do schłodzenia, w razie potrzeby, przed uzupełnieniem poziomu. Jeżeli problem będzie się utrzymywał, wykonaj czynności z punktu (2).
Poziom naładowania akumulatora
Świeci ciągle.Usterka układu ładowania akumulatora (zabrudzone lub poluzowane klemy, luźny lub przerwany pasek alternatora itd.).Oczyść bieguny i klemy, a następnie dokręć je mocno. Jeżeli po uruchomieniu silnika kontrolka ostrzegawcza nie zgaśnie, wykonaj czynności z punktu (2).
Wspomaganie kierownicyŚwieci ciągle.Usterka układu wspomagania kierownicy.Jedź ostrożnie z umiarkowaną prędkością, a potem wykonaj czynności z punktu (3).
Pasy bezpieczeństwa niezapięte/odpięteŚwiecąca ciągle lub migająca wraz z sygnałem dźwiękowym o rosnącym natężeniu.Pas bezpieczeństwa nie został zapięty lub został odpięty (w zależności od wersji).
Otwarte drzwiŚwieci ciągle, wyświetlany jest też komunikat określający otwarcie.Emitowany jest też sygnał dźwiękowy, jeżeli prędkość przekracza 10 km/godz.Drzwi, maska, klapa tylna lub szyba klapy tylnej są nadal otwarte (w zależności od wersji).Zamknij otwarty element.Jeżeli pojazd ma prawe drzwi na zawiasach, ich otwarcie nie będzie sygnalizowane przez tę kontrolkę ostrzegawczą.
Elektryczny hamulec postojowyŚwieci ciągle.Włączony jest elektryczny hamulec postojowy.
Pomarańczowe kontrolki ostrzegawcze/informacyjne
Funkcje automatyczne (elektryczny hamulec postojowy)Świeci ciągle.Funkcje „automatyczne włączenie” (przy wyłączaniu silnika) i „automatyczne zwalnianie” są wyłączone.Włącz te funkcje ponownie.
Usterka (przy elektrycznym hamulcu postojowym)Świeci ciągle, towarzyszy jej komunikat „Parking brake fault” (Awaria hamulca postojowego).Hamulec postojowy przestaje umożliwiać bezpieczne parkowanie pojazdu we wszystkich okolicznościach.Zabezpiecz pojazd:► Zaparkuj na poziomej powierzchni.► W przypadku skrzyni manualnej włącz bieg.► W przypadku skrzyni automatycznej, po
wybraniu pozycji P , umieść dostarczone kliny pod jednym z kół.Następnie wykonaj czynności z punktu (2).Miga, po uruchomieniu pojazdu.Hamulec postojowy nie został właściwie zwolniony.Wykonaj czynności z punktu (1) i spróbuj całkowicie zwolnić hamulec postojowy za pomocą dźwigni ze stopą na pedale hamulca.

16

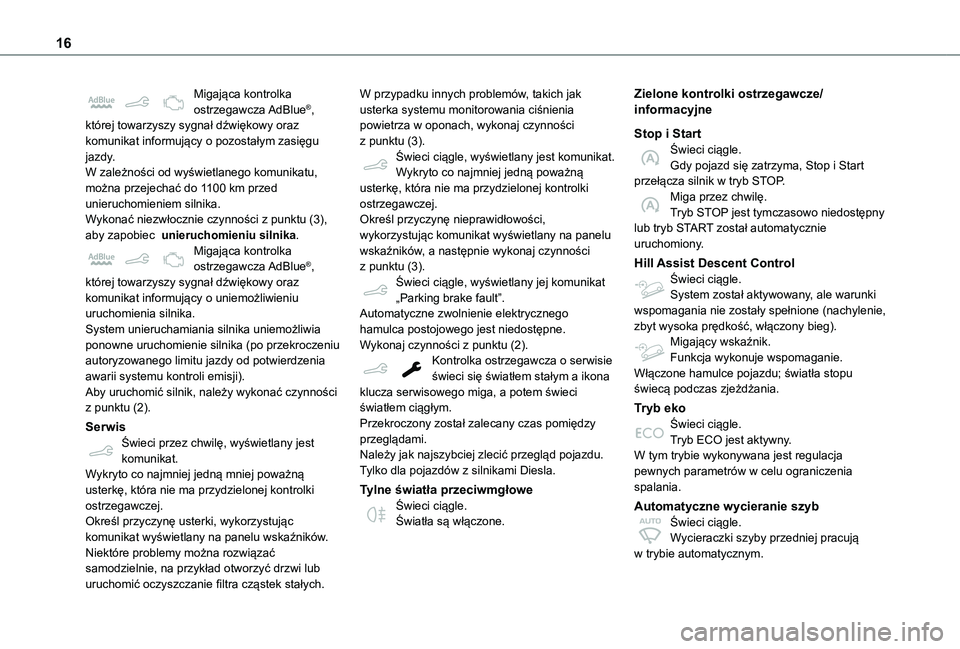

Migająca kontrolka ostrzegawcza AdBlue®, której towarzyszy sygnał dźwiękowy oraz komunikat informujący o pozostałym zasięgu jazdy.W zależności od wyświetlanego komunikatu, można przejechać do 1100 km przed unieruchomieniem silnika.Wykonać niezwłocznie czynności z punktu (3), aby zapobiec unieruchomieniu silnika.Migająca kontrolka ostrzegawcza AdBlue®, której towarzyszy sygnał dźwiękowy oraz komunikat informujący o uniemożliwieniu uruchomienia silnika.System unieruchamiania silnika uniemożliwia ponowne uruchomienie silnika (po przekroczeniu autoryzowanego limitu jazdy od potwierdzenia awarii systemu kontroli emisji).Aby uruchomić silnik, należy wykonać czynności z punktu (2).
SerwisŚwieci przez chwilę, wyświetlany jest
komunikat.Wykryto co najmniej jedną mniej poważną usterkę, która nie ma przydzielonej kontrolki ostrzegawczej.Określ przyczynę usterki, wykorzystując komunikat wyświetlany na panelu wskaźników.Niektóre problemy można rozwiązać samodzielnie, na przykład otworzyć drzwi lub uruchomić oczyszczanie filtra cząstek stałych.
W przypadku innych problemów, takich jak usterka systemu monitorowania ciśnienia powietrza w oponach, wykonaj czynności z punktu (3).Świeci ciągle, wyświetlany jest komunikat.Wykryto co najmniej jedną poważną usterkę, która nie ma przydzielonej kontrolki ostrzegawczej.Określ przyczynę nieprawidłowości, wykorzystując komunikat wyświetlany na panelu wskaźników, a następnie wykonaj czynności z punktu (3).Świeci ciągle, wyświetlany jej komunikat „Parking brake fault”.Automatyczne zwolnienie elektrycznego hamulca postojowego jest niedostępne.Wykonaj czynności z punktu (2).Kontrolka ostrzegawcza o serwisie świeci się światłem stałym a ikona klucza serwisowego miga, a potem świeci światłem ciągłym.Przekroczony został zalecany czas pomiędzy przeglądami.
Należy jak najszybciej zlecić przegląd pojazdu.Tylko dla pojazdów z silnikami Diesla.
Tylne światła przeciwmgłoweŚwieci ciągle.Światła są włączone.
Zielone kontrolki ostrzegawcze/informacyjne
Stop i StartŚwieci ciągle.Gdy pojazd się zatrzyma, Stop i Start przełącza silnik w tryb STOP.Miga przez chwilę.Tryb STOP jest tymczasowo niedostępny lub tryb START został automatycznie uruchomiony.
Hill Assist Descent ControlŚwieci ciągle.System został aktywowany, ale warunki wspomagania nie zostały spełnione (nachylenie, zbyt wysoka prędkość, włączony bieg).Migający wskaźnik.Funkcja wykonuje wspomaganie.Włączone hamulce pojazdu; światła stopu świecą podczas zjeżdżania.
Tryb ekoŚwieci ciągle.Tryb ECO jest aktywny.
W tym trybie wykonywana jest regulacja pewnych parametrów w celu ograniczenia spalania.
Automatyczne wycieranie szybŚwieci ciągle.Wycieraczki szyby przedniej pracują w trybie automatycznym.

17
Przyrządy
1

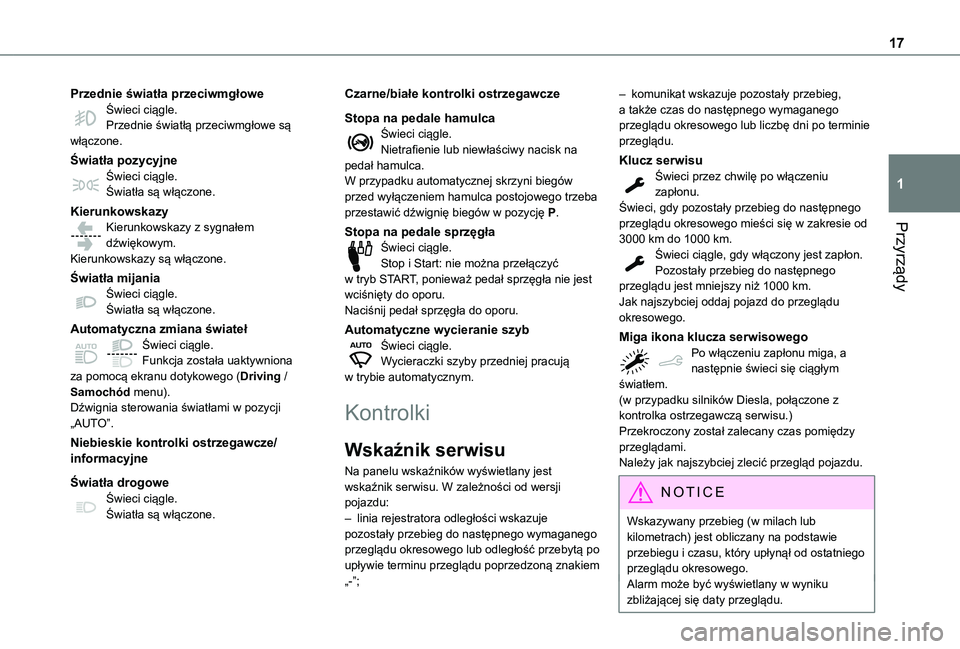

Przednie światła przeciwmgłoweŚwieci ciągle.Przednie światłą przeciwmgłowe są włączone.
Światła pozycyjneŚwieci ciągle.Światła są włączone.
KierunkowskazyKierunkowskazy z sygnałem dźwiękowym.Kierunkowskazy są włączone.
Światła mijaniaŚwieci ciągle.Światła są włączone.
Automatyczna zmiana światełŚwieci ciągle.Funkcja została uaktywniona za pomocą ekranu dotykowego (Driving / Samochód menu).Dźwignia sterowania światłami w pozycji „AUTO”.
Niebieskie kontrolki ostrzegawcze/
informacyjne
Światła drogoweŚwieci ciągle.Światła są włączone.
Czarne/białe kontrolki ostrzegawcze
Stopa na pedale hamulcaŚwieci ciągle.Nietrafienie lub niewłaściwy nacisk na pedał hamulca.W przypadku automatycznej skrzyni biegów przed wyłączeniem hamulca postojowego trzeba przestawić dźwignię biegów w pozycję P.
Stopa na pedale sprzęgłaŚwieci ciągle.Stop i Start: nie można przełączyć w tryb START, ponieważ pedał sprzęgła nie jest wciśnięty do oporu.Naciśnij pedał sprzęgła do oporu.
Automatyczne wycieranie szybŚwieci ciągle.Wycieraczki szyby przedniej pracują w trybie automatycznym.
Kontrolki
Wskaźnik serwisu
Na panelu wskaźników wyświetlany jest wskaźnik serwisu. W zależności od wersji pojazdu:– linia rejestratora odległości wskazuje pozostały przebieg do następnego wymaganego przeglądu okresowego lub odległość przebytą po upływie terminu przeglądu poprzedzoną znakiem „-”;
– komunikat wskazuje pozostały przebieg, a także czas do następnego wymaganego przeglądu okresowego lub liczbę dni po terminie przeglądu.
Klucz serwisuŚwieci przez chwilę po włączeniu zapłonu.Świeci, gdy pozostały przebieg do następnego przeglądu okresowego mieści się w zakresie od 3000 km do 1000 km.Świeci ciągle, gdy włączony jest zapłon.Pozostały przebieg do następnego przeglądu jest mniejszy niż 1000 km.Jak najszybciej oddaj pojazd do przeglądu okresowego.
Miga ikona klucza serwisowegoPo włączeniu zapłonu miga, a następnie świeci się ciągłym światłem.(w przypadku silników Diesla, połączone z kontrolka ostrzegawczą serwisu.)Przekroczony został zalecany czas pomiędzy
przeglądami.Należy jak najszybciej zlecić przegląd pojazdu.
NOTIC E
Wskazywany przebieg (w milach lub kilometrach) jest obliczany na podstawie przebiegu i czasu, który upłynął od ostatniego przeglądu okresowego.Alarm może być wyświetlany w wyniku zbliżającej się daty przeglądu.

20

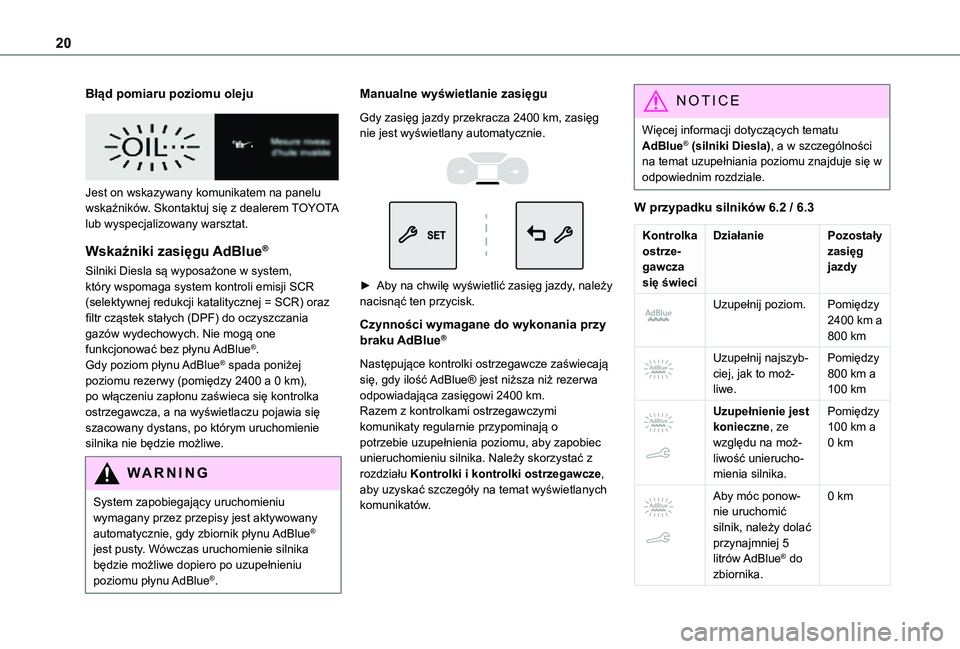

Błąd pomiaru poziomu oleju


Jest on wskazywany komunikatem na panelu wskaźników. Skontaktuj się z dealerem TOYOTA lub wyspecjalizowany warsztat.
Wskaźniki zasięgu AdBlue®
Silniki Diesla są wyposażone w system, który wspomaga system kontroli emisji SCR (selektywnej redukcji katalitycznej = SCR) oraz filtr cząstek stałych (DPF) do oczyszczania gazów wydechowych. Nie mogą one funkcjonować bez płynu AdBlue®.Gdy poziom płynu AdBlue® spada poniżej poziomu rezerwy (pomiędzy 2400 a 0 km), po włączeniu zapłonu zaświeca się kontrolka ostrzegawcza, a na wyświetlaczu pojawia się szacowany dystans, po którym uruchomienie silnika nie będzie możliwe.
WARNI NG
System zapobiegający uruchomieniu wymagany przez przepisy jest aktywowany automatycznie, gdy zbiornik płynu AdBlue®
jest pusty. Wówczas uruchomienie silnika będzie możliwe dopiero po uzupełnieniu poziomu płynu AdBlue®.
Manualne wyświetlanie zasięgu
Gdy zasięg jazdy przekracza 2400 km, zasięg nie jest wyświetlany automatycznie.


► Aby na chwilę wyświetlić zasięg jazdy, należy nacisnąć ten przycisk.
Czynności wymagane do wykonania przy braku AdBlue®
Następujące kontrolki ostrzegawcze zaświecają się, gdy ilość AdBlue® jest niższa niż rezerwa odpowiadająca zasięgowi 2400 km.Razem z kontrolkami ostrzegawczymi komunikaty regularnie przypominają o potrzebie uzupełnienia poziomu, aby zapobiec unieruchomieniu silnika. Należy skorzystać z rozdziału Kontrolki i kontrolki ostrzegawcze, aby uzyskać szczegóły na temat wyświetlanych komunikatów.
NOTIC E
Więcej informacji dotyczących tematu AdBlue® (silniki Diesla), a w szczególności na temat uzupełniania poziomu znajduje się w odpowiednim rozdziale.
W przypadku silników 6.2 / 6.3
Kontrolka
ostrze-gawcza się świeci
DziałaniePozostały
zasięg jazdy


Uzupełnij poziom.Pomiędzy 2400 km a 800 km

Uzupełnij najszyb-ciej, jak to moż-liwe.
Pomiędzy 800 km a 100 km

Uzupełnienie jest konieczne, ze względu na moż-liwość unierucho-mienia silnika.
Pomiędzy 100 km a 0 km


Aby móc ponow-nie uruchomić silnik, należy dolać przynajmniej 5 litrów AdBlue® do zbiornika.
0 km

36
WARNI NG
Jazda z zablokowanymi drzwiami mogłaby bardziej utrudniać wejście służb ratunkowych podczas sytuacji awaryjnej.
NOTIC E
Kontrolka również wyłącza się po
odblokowaniu jednych lub więcej drzwi przestrzeni bagażowej.Przy wyłączonym zapłonie i w pełni zablokowanym pojeździe, kontrolka gaśnie w celu oszczędzania energii.
Tryb automatyczny
Przestrzeń bagażowa podczas jazdy jest zawsze zablokowana.
NOTIC E
Aby dezaktywować funkcję automatycznego blokowania, należy zgłosić się do dealera TOYOTA lub wyspecjalizowany warsztat.
Zabezpieczenie
zapobiegające
wtargnięciu do pojazdu
System ten umożliwia jednoczesne automatyczne blokowanie drzwi i bagażnika przy przekroczeniu przez pojazd prędkości 10 km/h.
Obsługa
Jeśli jedne z drzwi lub bagażnik są otwarte, automatyczne centralne blokowanie zamków nie działa.Jest to sygnalizowane dźwiękiem odbijania zamków, któremu towarzyszy zaświecenie się kontrolki ostrzegawczej na panelu wskaźników, sygnał dźwiękowy i wyświetlenie komunikatu alarmowego.
Aktywacja/dezaktywacja
Funkcję tę można na stałe włączyć lub wyłączyć.► Przy włączonym zapłonie naciśnij przycisk centralnego zamka aż do wyemitowania sygnału
dźwiękowego i wyświetlenia odpowiedniego komunikatu.Stan systemu jest przechowywany w pamięci nawet po wyłączeniu zapłonu.
WARNI NG
Jazda z zablokowanymi drzwiami mogłaby utrudnić wejście służb ratunkowych podczas sytuacji awaryjnej.
NOTIC E
Przewożenie przedmiotów długich lub o dużych gabarytach W razie konieczności jazdy z otwartym bagażnikiem należy nacisnąć przycisk centralnego zamka, aby zablokować drzwi. W przeciwnym razie po każdym przekroczeniu przez pojazd prędkości 10 km/h, zamki odbiją i pojawi się wspomniany powyżej alarm.Naciśnięcie przycisku blokowania centralnego zamka odblokowuje pojazd.Powyżej prędkości 10 km/h to odblokowanie jest tymczasowe.
