2021 TOYOTA PROACE CITY EV Manuale de Empleo (in Spanish)

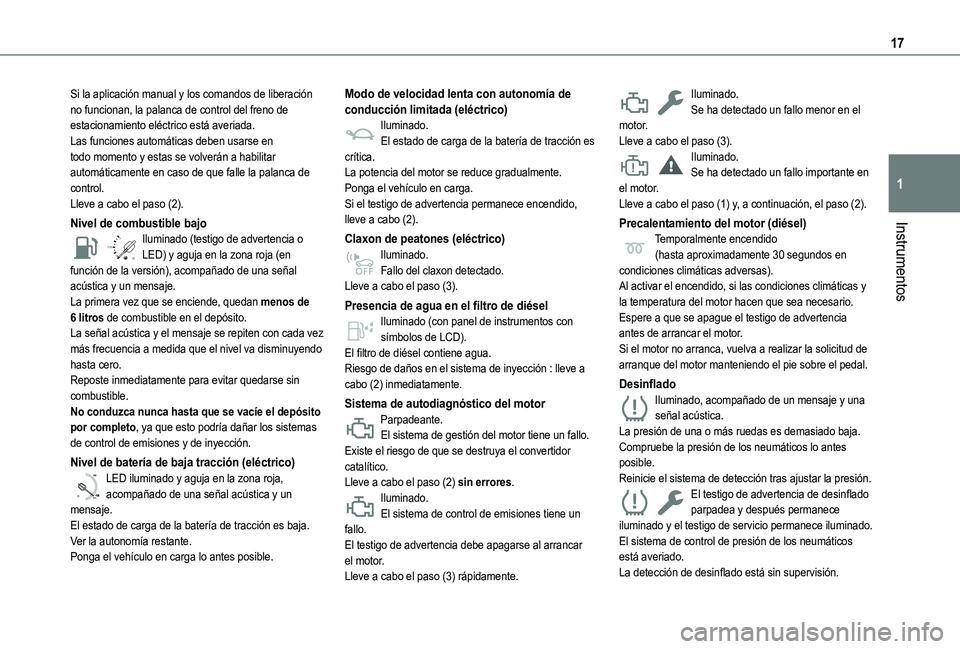

17
Instrumentos
1
Si la aplicación manual y los comandos de liberación no funcionan, la palanca de control del freno de estacionamiento eléctrico está averiada.Las funciones automáticas deben usarse en todo momento y estas se volverán a habilitar automáticamente en caso de que falle la palanca de control.Lleve a cabo el paso (2).
Nivel de combustible bajo
/2
1 1Iluminado (testigo de advertencia o LED) y aguja en la zona roja (en función de la versión), acompañado de una señal acústica y un mensaje.La primera vez que se enciende, quedan menos de 6 litros de combustible en el depósito.La señal acústica y el mensaje se repiten con cada vez más frecuencia a medida que el nivel va disminuyendo hasta cero.Reposte inmediatamente para evitar quedarse sin combustible.No conduzca nunca hasta que se vacíe el depósito por completo, ya que esto podría dañar los sistemas de control de emisiones y de inyección.
Nivel de batería de baja tracción (eléctrico)
0 %
100
LED iluminado y aguja en la zona roja, acompañado de una señal acústica y un mensaje.El estado de carga de la batería de tracción es baja.Ver la autonomía restante.Ponga el vehículo en carga lo antes posible.
Modo de velocidad lenta con autonomía de conducción limitada (eléctrico)Iluminado.El estado de carga de la batería de tracción es crítica.La potencia del motor se reduce gradualmente.Ponga el vehículo en carga.Si el testigo de advertencia permanece encendido, lleve a cabo (2).
Claxon de peatones (eléctrico)Iluminado.Fallo del claxon detectado.Lleve a cabo el paso (3).
Presencia de agua en el filtro de diéselIluminado (con panel de instrumentos con símbolos de LCD).El filtro de diésel contiene agua.Riesgo de daños en el sistema de inyección : lleve a cabo (2) inmediatamente.
Sistema de autodiagnóstico del motorParpadeante.El sistema de gestión del motor tiene un fallo.
Existe el riesgo de que se destruya el convertidor catalítico.Lleve a cabo el paso (2) sin errores.Iluminado.El sistema de control de emisiones tiene un fallo.El testigo de advertencia debe apagarse al arrancar el motor.Lleve a cabo el paso (3) rápidamente.
Iluminado.Se ha detectado un fallo menor en el motor.Lleve a cabo el paso (3).Iluminado.Se ha detectado un fallo importante en el motor.Lleve a cabo el paso (1) y, a continuación, el paso (2).
Precalentamiento del motor (diésel)Temporalmente encendido(hasta aproximadamente 30 segundos en condiciones climáticas adversas).Al activar el encendido, si las condiciones climáticas y la temperatura del motor hacen que sea necesario.Espere a que se apague el testigo de advertencia antes de arrancar el motor.Si el motor no arranca, vuelva a realizar la solicitud de arranque del motor manteniendo el pie sobre el pedal.
DesinfladoIluminado, acompañado de un mensaje y una señal acústica.La presión de una o más ruedas es demasiado baja.
Compruebe la presión de los neumáticos lo antes posible.Reinicie el sistema de detección tras ajustar la presión.El testigo de advertencia de desinflado parpadea y después permanece iluminado y el testigo de servicio permanece iluminado.El sistema de control de presión de los neumáticos está averiado.La detección de desinflado está sin supervisión.

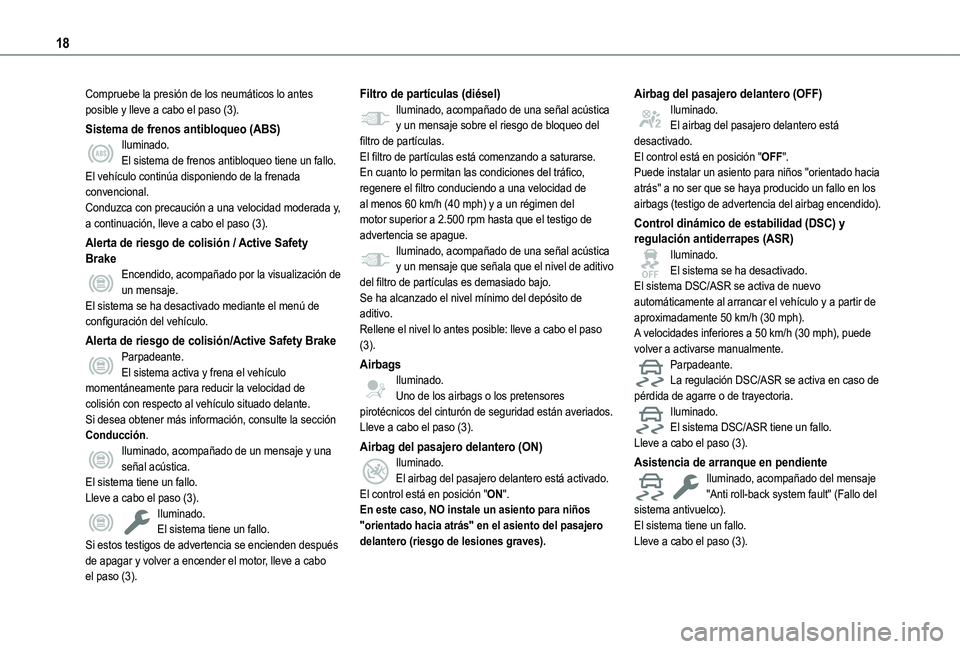

18
Compruebe la presión de los neumáticos lo antes posible y lleve a cabo el paso (3).
Sistema de frenos antibloqueo (ABS)Iluminado.El sistema de frenos antibloqueo tiene un fallo.El vehículo continúa disponiendo de la frenada convencional.Conduzca con precaución a una velocidad moderada y, a continuación, lleve a cabo el paso (3).
Alerta de riesgo de colisión / Active Safety BrakeEncendido, acompañado por la visualización de un mensaje.El sistema se ha desactivado mediante el menú de configuración del vehículo.
Alerta de riesgo de colisión/Active Safety BrakeParpadeante.El sistema activa y frena el vehículo momentáneamente para reducir la velocidad de colisión con respecto al vehículo situado delante.Si desea obtener más información, consulte la sección Conducción.
Iluminado, acompañado de un mensaje y una señal acústica.El sistema tiene un fallo.Lleve a cabo el paso (3).Iluminado.El sistema tiene un fallo.Si estos testigos de advertencia se encienden después de apagar y volver a encender el motor, lleve a cabo el paso (3).
Filtro de partículas (diésel)Iluminado, acompañado de una señal acústica y un mensaje sobre el riesgo de bloqueo del filtro de partículas.El filtro de partículas está comenzando a saturarse.En cuanto lo permitan las condiciones del tráfico, regenere el filtro conduciendo a una velocidad de al menos 60 km/h (40 mph) y a un régimen del motor superior a 2.500 rpm hasta que el testigo de advertencia se apague.Iluminado, acompañado de una señal acústica y un mensaje que señala que el nivel de aditivo del filtro de partículas es demasiado bajo.Se ha alcanzado el nivel mínimo del depósito de aditivo.Rellene el nivel lo antes posible: lleve a cabo el paso (3).
AirbagsIluminado.Uno de los airbags o los pretensores pirotécnicos del cinturón de seguridad están averiados.Lleve a cabo el paso (3).
Airbag del pasajero delantero (ON)Iluminado.El airbag del pasajero delantero está activado.El control está en posición "ON".En este caso, NO instale un asiento para niños "orientado hacia atrás" en el asiento del pasajero delantero (riesgo de lesiones graves).
Airbag del pasajero delantero (OFF)Iluminado.El airbag del pasajero delantero está desactivado.El control está en posición "OFF".Puede instalar un asiento para niños "orientado hacia atrás" a no ser que se haya producido un fallo en los airbags (testigo de advertencia del airbag encendido).
Control dinámico de estabilidad (DSC) y regulación antiderrapes (ASR)Iluminado.El sistema se ha desactivado.El sistema DSC/ASR se activa de nuevo automáticamente al arrancar el vehículo y a partir de aproximadamente 50 km/h (30 mph).A velocidades inferiores a 50 km/h (30 mph), puede volver a activarse manualmente.Parpadeante.La regulación DSC/ASR se activa en caso de pérdida de agarre o de trayectoria.Iluminado.El sistema DSC/ASR tiene un fallo.Lleve a cabo el paso (3).
Asistencia de arranque en pendienteIluminado, acompañado del mensaje "Anti roll-back system fault" (Fallo del sistema antivuelco).El sistema tiene un fallo.Lleve a cabo el paso (3).

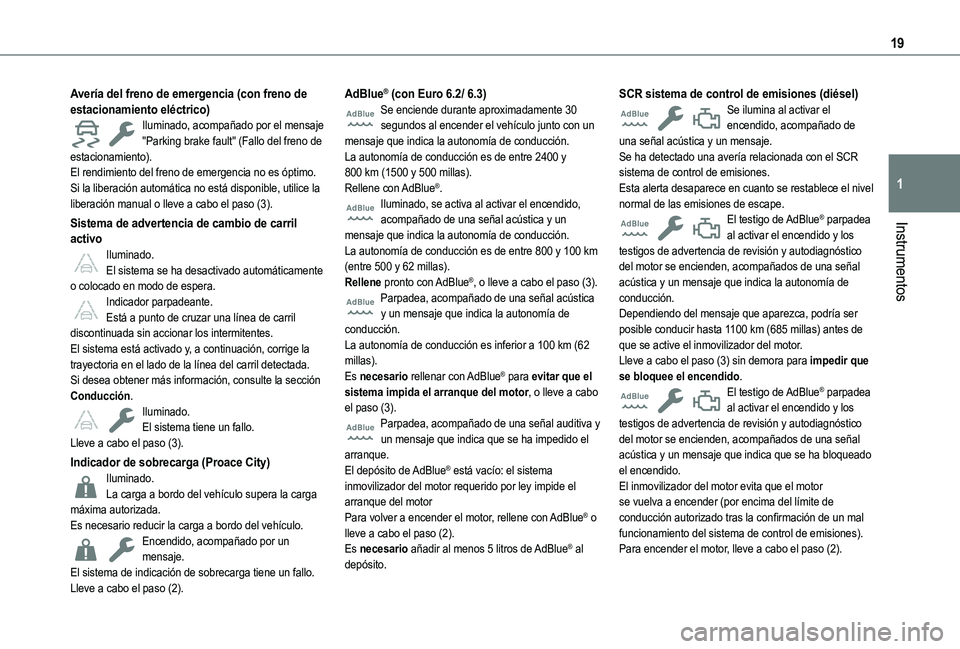

19
Instrumentos
1
Avería del freno de emergencia (con freno de estacionamiento eléctrico)Iluminado, acompañado por el mensaje "Parking brake fault" (Fallo del freno de estacionamiento).El rendimiento del freno de emergencia no es óptimo.Si la liberación automática no está disponible, utilice la liberación manual o lleve a cabo el paso (3).
Sistema de advertencia de cambio de carril activoIluminado.El sistema se ha desactivado automáticamente o colocado en modo de espera.Indicador parpadeante.Está a punto de cruzar una línea de carril discontinuada sin accionar los intermitentes.El sistema está activado y, a continuación, corrige la trayectoria en el lado de la línea del carril detectada.Si desea obtener más información, consulte la sección Conducción.Iluminado.El sistema tiene un fallo.Lleve a cabo el paso (3).
Indicador de sobrecarga (Proace City)Iluminado.La carga a bordo del vehículo supera la carga máxima autorizada.Es necesario reducir la carga a bordo del vehículo.Encendido, acompañado por un mensaje.El sistema de indicación de sobrecarga tiene un fallo.Lleve a cabo el paso (2).
AdBlue® (con Euro 6.2/ 6.3)Se enciende durante aproximadamente 30 segundos al encender el vehículo junto con un mensaje que indica la autonomía de conducción.La autonomía de conducción es de entre 2400 y 800 km (1500 y 500 millas).Rellene con AdBlue®.Iluminado, se activa al activar el encendido, acompañado de una señal acústica y un mensaje que indica la autonomía de conducción.La autonomía de conducción es de entre 800 y 100 km (entre 500 y 62 millas).Rellene pronto con AdBlue®, o lleve a cabo el paso (3).Parpadea, acompañado de una señal acústica y un mensaje que indica la autonomía de conducción.La autonomía de conducción es inferior a 100 km (62 millas).Es necesario rellenar con AdBlue® para evitar que el sistema impida el arranque del motor, o lleve a cabo el paso (3).Parpadea, acompañado de una señal auditiva y un mensaje que indica que se ha impedido el
arranque.El depósito de AdBlue® está vacío: el sistema inmovilizador del motor requerido por ley impide el arranque del motorPara volver a encender el motor, rellene con AdBlue® o lleve a cabo el paso (2).Es necesario añadir al menos 5 litros de AdBlue® al depósito.
SCR sistema de control de emisiones (diésel)Se ilumina al activar el encendido, acompañado de una señal acústica y un mensaje.Se ha detectado una avería relacionada con el SCR sistema de control de emisiones.Esta alerta desaparece en cuanto se restablece el nivel normal de las emisiones de escape.El testigo de AdBlue® parpadea al activar el encendido y los testigos de advertencia de revisión y autodiagnóstico del motor se encienden, acompañados de una señal acústica y un mensaje que indica la autonomía de conducción.Dependiendo del mensaje que aparezca, podría ser posible conducir hasta 1100 km (685 millas) antes de que se active el inmovilizador del motor.Lleve a cabo el paso (3) sin demora para impedir que se bloquee el encendido.El testigo de AdBlue® parpadea al activar el encendido y los testigos de advertencia de revisión y autodiagnóstico del motor se encienden, acompañados de una señal
acústica y un mensaje que indica que se ha bloqueado el encendido.El inmovilizador del motor evita que el motor se vuelva a encender (por encima del límite de conducción autorizado tras la confirmación de un mal funcionamiento del sistema de control de emisiones).Para encender el motor, lleve a cabo el paso (2).

20
RevisiónEncendido temporalmente, acompañado por la visualización de un mensaje.Se han detectado uno o más fallos menores para los que no hay asignado ningún testigo de advertencia específico.Identifique la causa del fallo mediante el mensaje mostrado en el panel de instrumentos.Es posible que pueda solucionar algunos problemas usted mismo como, por ejemplo, cambiando la batería del mando a distancia.Para el resto de problemas, como fallos en el sistema de detección de desinflado de los neumáticos, lleve a cabo el paso (3).Encendido, acompañado por la visualización de un mensaje.Se han detectado uno o más fallos importantes para los que no se ha detectado ningún testigo de advertencia específico.Identifique la causa de la anomalía mediante el mensaje mostrado en el panel de instrumentos y, a continuación, lleve a cabo el paso (3).Iluminado, acompañado por el mensaje
"Parking brake fault" (Fallo del freno de estacionamiento).La desactivación automática del freno de estacionamiento eléctrico no está disponible.Lleve a cabo el paso (2).El testigo de advertencia de revisión se ilumina y llave inglesa que indica la revisión parpadea y después permanece iluminada.Se ha superado el intervalo de revisión.
El vehículo se debe revisar lo antes posible.
Solo con motores diésel.
Luz antiniebla traseraIluminado.La luz está encendida.
Testigos de advertencia/indicación verdes
Stop & StartIluminado.Cuando el vehículo se detiene, el Stop & Start coloca el motor en modo STOP.Parpadeo temporal.El modo STOP no está disponible momentáneamente o se acciona el modo START automáticamente.Si desea obtener más información, consulte la sección Conducción.
Vehículo listo para conducir (eléctrico)Iluminado, acompañado de una señal acústica al encenderse.El vehículo está listo para conducir y los sistemas de confort térmico están disponibles.El testigo se apaga al alcanzarse una velocidad aproximada de 5 km/h (3 mph) y se vuelve a encender
cuando el vehículo se detiene.El indicador se apagará cuando apague el motor y salga del vehículo.
Hill Assist Descent ControlIluminado.El sistema se ha activado, pero las condiciones de la regulación no se cumplen (pendiente, velocidad demasiado elevada, marcha engranada).
Indicador parpadeante.La función está iniciando la regulación.Se está frenando el vehículo; las luces de freno se encienden durante el descenso.
Modo ECO (gasolina o diésel)Iluminado.El modo ECO está activo.Se ajustan determinados parámetros con el fin de reducir el consumo de combustible.
Limpieza automáticaIluminado.La limpieza automática del parabrisas está activada.
Luces antiniebla delanterasIluminado.Las luces antiniebla delanteras están encendidas.
IntermitentesIluminado.Las luces están encendidas.Intermitentes con señal acústica.Los intermitentes están encendidos.
Luces de cruceIluminado.Las luces están encendidas.
Luces de cruce automáticasIluminado.La función se ha activado a través de la pantalla táctil (Conducción /menú Vehículo).La palanca de control de luces está en la posición "AUTO".

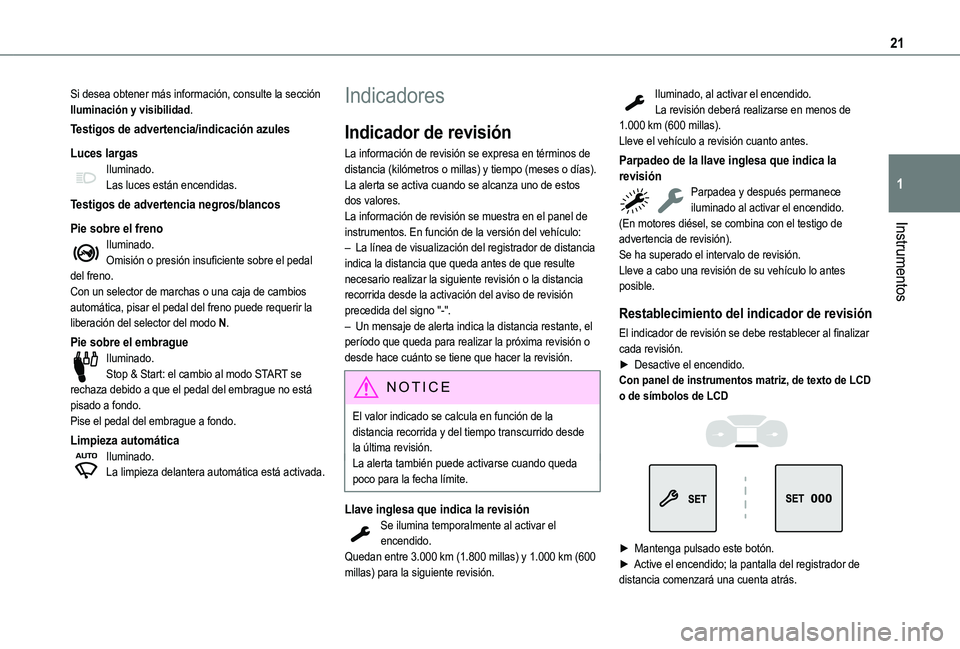

21
Instrumentos
1
Si desea obtener más información, consulte la sección Iluminación y visibilidad.
Testigos de advertencia/indicación azules
Luces largasIluminado.Las luces están encendidas.
Testigos de advertencia negros/blancos
Pie sobre el frenoIluminado.Omisión o presión insuficiente sobre el pedal del freno.Con un selector de marchas o una caja de cambios automática, pisar el pedal del freno puede requerir la liberación del selector del modo N.
Pie sobre el embragueIluminado.Stop & Start: el cambio al modo START se rechaza debido a que el pedal del embrague no está pisado a fondo.Pise el pedal del embrague a fondo.
Limpieza automática
Iluminado.La limpieza delantera automática está activada.
Indicadores
Indicador de revisión
La información de revisión se expresa en términos de distancia (kilómetros o millas) y tiempo (meses o días).La alerta se activa cuando se alcanza uno de estos dos valores.La información de revisión se muestra en el panel de instrumentos. En función de la versión del vehículo:– La línea de visualización del registrador de distancia indica la distancia que queda antes de que resulte necesario realizar la siguiente revisión o la distancia recorrida desde la activación del aviso de revisión precedida del signo "-".– Un mensaje de alerta indica la distancia restante, el período que queda para realizar la próxima revisión o desde hace cuánto se tiene que hacer la revisión.
NOTIC E
El valor indicado se calcula en función de la distancia recorrida y del tiempo transcurrido desde la última revisión.La alerta también puede activarse cuando queda poco para la fecha límite.
Llave inglesa que indica la revisiónSe ilumina temporalmente al activar el encendido.Quedan entre 3.000 km (1.800 millas) y 1.000 km (600 millas) para la siguiente revisión.
Iluminado, al activar el encendido.La revisión deberá realizarse en menos de 1.000 km (600 millas).Lleve el vehículo a revisión cuanto antes.
Parpadeo de la llave inglesa que indica la revisiónParpadea y después permanece iluminado al activar el encendido.(En motores diésel, se combina con el testigo de advertencia de revisión).Se ha superado el intervalo de revisión.Lleve a cabo una revisión de su vehículo lo antes posible.
Restablecimiento del indicador de revisión
El indicador de revisión se debe restablecer al finalizar cada revisión.► Desactive el encendido.Con panel de instrumentos matriz, de texto de LCD o de símbolos de LCD


► Mantenga pulsado este botón.► Active el encendido; la pantalla del registrador de distancia comenzará una cuenta atrás.

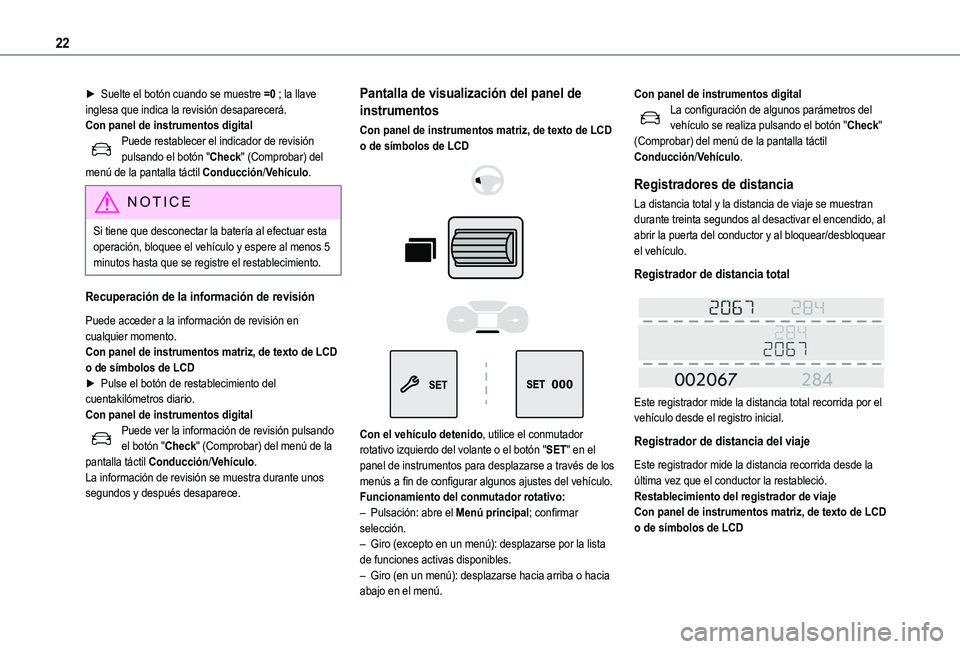

22
► Suelte el botón cuando se muestre =0 ; la llave inglesa que indica la revisión desaparecerá.Con panel de instrumentos digitalPuede restablecer el indicador de revisión pulsando el botón "Check" (Comprobar) del menú de la pantalla táctil Conducción/Vehículo.
NOTIC E
Si tiene que desconectar la batería al efectuar esta
operación, bloquee el vehículo y espere al menos 5 minutos hasta que se registre el restablecimiento.
Recuperación de la información de revisión
Puede acceder a la información de revisión en cualquier momento.Con panel de instrumentos matriz, de texto de LCD o de símbolos de LCD► Pulse el botón de restablecimiento del cuentakilómetros diario.Con panel de instrumentos digitalPuede ver la información de revisión pulsando el botón "Check" (Comprobar) del menú de la pantalla táctil Conducción/Vehículo.La información de revisión se muestra durante unos segundos y después desaparece.
Pantalla de visualización del panel de
instrumentos
Con panel de instrumentos matriz, de texto de LCD o de símbolos de LCD




Con el vehículo detenido, utilice el conmutador rotativo izquierdo del volante o el botón "SET" en el panel de instrumentos para desplazarse a través de los
menús a fin de configurar algunos ajustes del vehículo.Funcionamiento del conmutador rotativo:– Pulsación: abre el Menú principal; confirmar selección.– Giro (excepto en un menú): desplazarse por la lista de funciones activas disponibles.– Giro (en un menú): desplazarse hacia arriba o hacia abajo en el menú.
Con panel de instrumentos digitalLa configuración de algunos parámetros del vehículo se realiza pulsando el botón "Check" (Comprobar) del menú de la pantalla táctil Conducción/Vehículo.
Registradores de distancia
La distancia total y la distancia de viaje se muestran durante treinta segundos al desactivar el encendido, al abrir la puerta del conductor y al bloquear/desbloquear el vehículo.
Registrador de distancia total


Este registrador mide la distancia total recorrida por el vehículo desde el registro inicial.
Registrador de distancia del viaje
Este registrador mide la distancia recorrida desde la última vez que el conductor la restableció.Restablecimiento del registrador de viajeCon panel de instrumentos matriz, de texto de LCD o de símbolos de LCD

23
Instrumentos
1



► Con el encendido activado, pulse el botón hasta
que aparezcan ceros.
Indicador de temperatura del refrigerante
del motor

Con el motor en marcha:– En la zona A, la temperatura es correcta.
– En la zona B, la temperatura es demasiado alta. El indicador de advertencia correspondiente y el indicador de advertencia STOP se iluminan en color rojo en el panel de instrumentos, acompañados de un mensaje en pantalla y una señal acústica.Detenga el vehículo en cuanto le resulte seguro.Espere unos minutos antes de apagar el motor.
WARNI NG
Después de desactivar el encendido, abra el capó con cuidado y compruebe el nivel de refrigerante.
NOTIC E
Si desea obtener más información acerca de Comprobación de los niveles, consulte la sección correspondiente.
Comprobación
Tras conducir unos minutos, la temperatura y la presión del sistema de refrigeración aumentan.Para rellenar el nivel:► espere una hora como mínimo hasta que se enfríe el motor,► desatornille la tapa con dos giros para aliviar la presión,► cuando la presión haya descendido, retire la tapa,
► rellene el nivel hasta la marca "MAX".Si desea obtener más información acerca de Comprobación de los niveles, consulte la sección correspondiente.
WARNI NG
Proceda con cuidado, existe el riesgo de sufrir quemaduras al rellenar el nivel de refrigerante. No rellene por encima del nivel máximo (indicado en el depósito).
Indicador del nivel de aceite del motor
(En función de la versión)En las versiones equipadas con un medidor eléctrico, el estado del nivel de aceite del motor se muestra en el panel de instrumentos durante unos segundos al activar el encendido, al mismo tiempo que la información de revisión.
NOTIC E
La lectura del nivel solo será correcta si el vehículo está en terreno nivelado y el motor ha estado apagado durante más de 30 minutos.
Con panel de instrumentos digitalEl cumplimiento del nivel de aceite del motor se supervisa pulsando el botón "Check" (Comprobar) del menú de la pantalla táctil Conducción/Vehículo.Con panel de instrumentos matriz, de texto de LCD o de símbolos de LCD

24
Nivel de aceite correcto

Se indica con un mensaje en el panel de instrumentos
Nivel de aceite bajo

Se indica con un mensaje en el panel de instrumentosSi confirma que el nivel de aceite es bajo tras comprobarlo con la varilla del nivel de aceite, debe rellenar el aceite para evitar dañar el motor.Si desea obtener más información acerca de Comprobación de los niveles, consulte la sección correspondiente.
Fallo del indicador de aceite

Se indica con la visualización de un mensaje en el panel de instrumentos. Póngase en contacto con un concesionario TOYOTA o
un taller cualificado.
WARNI NG
Si el indicador eléctrico tiene una avería, el nivel de aceite deja de controlarse.Si el sistema está averiado, debe utilizar la varilla manual ubicada en el compartimento del motor para comprobar el nivel de aceite del motor.Si desea obtener más información acerca de Comprobación de los niveles, consulte la sección correspondiente.
Indicadores de autonomía AdBlue®
Los motores diésel están equipados con un sistema que asocia el sistema de control de emisiones SCR (Reducción catalítica selectiva) con un filtro de partículas diésel (DPF) para el tratamiento de los gases de escape. No pueden funcionar sín líquido AdBlue®.Cuando el nivel de AdBlue® cae por debajo del nivel de reserva (entre 2400 y 0 km (entre 1500 millas y 0 millas)), se enciende un testigo de advertencia al activar el encendido y en el panel de instrumentos se muestra un cálculo de la distancia que se puede
recorrer antes de que el sistema impida el arranque del motor.
WARNI NG
El sistema de prevención de arranque del motor reglamentario se activa automáticamente una vez que el depósito AdBlue® está vacío. A partir de ese momento, ya no es posible encender el motor hasta que se haya llenado el nivel mínimo de AdBlue®.
Visualización manual de la autonomía
Si la autonomía de conducción es superior a 2400 km (1500 millas), esta no se muestra automáticamente.Con panel de instrumentos matriz, de texto de LCD o de símbolos de LCD


► Pulse este botón para visualizar la autonomía de conducción temporalmente. Con panel de instrumentos digitalPuede ver la información de autonomía pulsando el botón "CHECK" (COMPROBAR) del menú de la pantalla táctil "Conducción/Vehículo".
Acciones necesarias relacionadas con un nivel bajo de AdBlue®
Los siguientes testigos de advertencia se encienden cuando la cantidad de AdBlue® es inferior a un nivel de reserva correspondiente a una autonomía de 2400 km (1500 millas).Además de los testigos de advertencia, aparecerán mensajes regularmente para recordarle que es necesario rellenar el líquido para impedir que el sistema bloquee el encendido del motor. Consulte la sección Testigos de funcionamiento y testigos de
