2021 TOYOTA PROACE CITY EV Manuale de Empleo (in Spanish)

209
Información práctica
7
POWERCHARGEFAULTSímboloDescripción

(verde)


(verde)


(rojo)


La unidad de control está en modo de diagnóstico.
Procedimiento de restablecimiento manualPara restablecer la unidad de control, desconecte el conector de carga y\
la toma de corriente de forma simultánea.A continuación, vuelva a conectar la toma de corriente. Para obtener m\
ás información, consulte el manual.
Carga acelerada, modo 3
Unidad de carga acelerada (dependiendo de la versión)(carga acelerada - corriente alterna monofásica o trifásica (CA))

En modo 3 con una toma de unidad de carga acelerada: corriente de carga máxima de 32 A.

En modo 3 con una unidad de carga acelerada (caja empotrada): corriente de carga máxima de 32 A.
Cable de carga, modo 3 (CA)

Etiquetas de identificación C en el conector de carga (lado del vehículo) y en la toma (lado del cargador).
WARNI NG
Unidad de carga aceleradaNo desmonte ni modifique la unidad de carga: riesgo de electrocución y/o incendioConsulte el manual del usuario del fabricante de la unidad de carga para ver las instrucciones de funcionamiento.

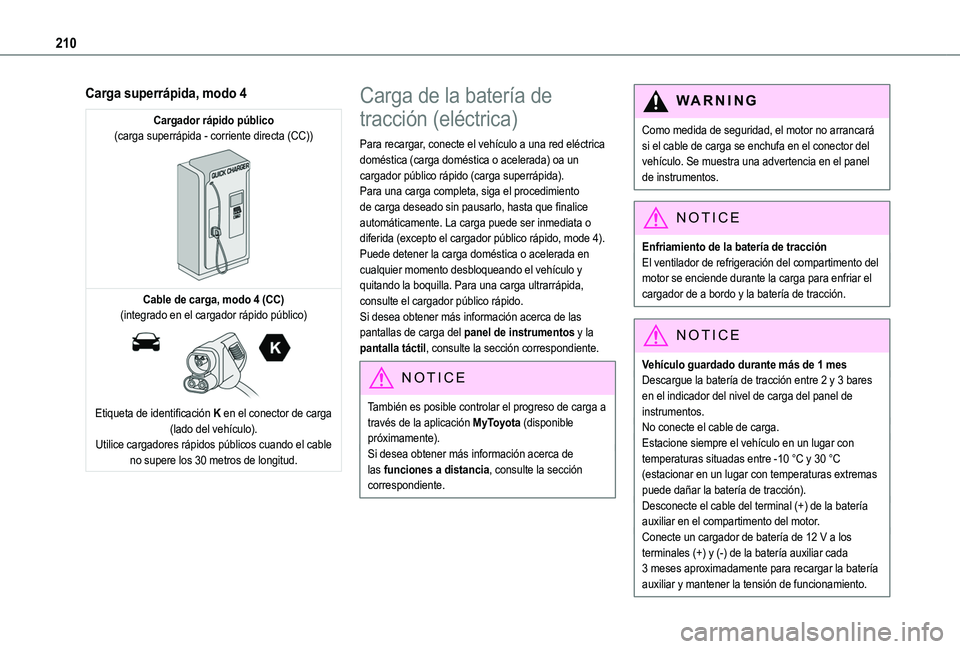

210
Carga superrápida, modo 4
Cargador rápido público(carga superrápida - corriente directa (CC))

Cable de carga, modo 4 (CC)(integrado en el cargador rápido público)

Etiqueta de identificación K en el conector de carga (lado del vehículo).
Utilice cargadores rápidos públicos cuando el cable no supere los 30 metros de longitud.
Carga de la batería de
tracción (eléctrica)
Para recargar, conecte el vehículo a una red eléctrica doméstica (carga doméstica o acelerada) oa un cargador público rápido (carga superrápida).Para una carga completa, siga el procedimiento de carga deseado sin pausarlo, hasta que finalice automáticamente. La carga puede ser inmediata o diferida (excepto el cargador público rápido, mode 4).Puede detener la carga doméstica o acelerada en cualquier momento desbloqueando el vehículo y quitando la boquilla. Para una carga ultrarrápida, consulte el cargador público rápido.Si desea obtener más información acerca de las pantallas de carga del panel de instrumentos y la pantalla táctil, consulte la sección correspondiente.
NOTIC E
También es posible controlar el progreso de carga a través de la aplicación MyToyota (disponible próximamente).Si desea obtener más información acerca de las funciones a distancia, consulte la sección correspondiente.
WARNI NG
Como medida de seguridad, el motor no arrancará si el cable de carga se enchufa en el conector del vehículo. Se muestra una advertencia en el panel de instrumentos.
NOTIC E
Enfriamiento de la batería de tracciónEl ventilador de refrigeración del compartimento del motor se enciende durante la carga para enfriar el cargador de a bordo y la batería de tracción.
NOTIC E
Vehículo guardado durante más de 1 mesDescargue la batería de tracción entre 2 y 3 bares en el indicador del nivel de carga del panel de instrumentos.No conecte el cable de carga.Estacione siempre el vehículo en un lugar con temperaturas situadas entre -10 °C y 30 °C (estacionar en un lugar con temperaturas extremas puede dañar la batería de tracción).Desconecte el cable del terminal (+) de la batería auxiliar en el compartimento del motor.Conecte un cargador de batería de 12 V a los terminales (+) y (-) de la batería auxiliar cada 3 meses aproximadamente para recargar la batería auxiliar y mantener la tensión de funcionamiento.

2 11
Información práctica
7
Precauciones
Los vehículos eléctricos se desarrollaron de acuerdo con las directrices de niveles máximos de campos electromagnéticos de la Comisión Internacional de Protección de Radiación no Ionizante (ICNIRP - directrices de 1998).
Usuarios de marcapasos o dispositivos equivalentes
Pregunte a su médico sobre las precauciones que debe tomar o pregunte al fabricante de su dispositivo electromédico si el aparato funcionaría en un entorno que cumpla las recomendaciones de ICNIRP.
WARNI NG
En caso de dudaCarga doméstica o acelerada: no permanezca, ni siquiera brevemente, en el interior o cerca del vehículo o cerca del cable de carga o la unidad de carga.Carga superrápida: no utilice el sistema por su cuenta y evite utilizar puntos de carga rápida públicos. Abandone el área y pida a un tercero que recargue el vehículo.
Carga doméstica o acelerada
WARNI NG
Antes de cargarDependiendo del contexto:► Contacte con un profesional para que compruebe que el sistema eléctrico que va a utilizar cumple con las normas aplicables y es compatible con el vehículo.► Contacte con un electricista profesional para que instale una toma de corriente doméstica dedicada o una unidad de carga acelerada (caja empotrada) compatible con el vehículo.Es preferible utilizar el cable de carga disponible como accesorio.Para obtener más información, acuda a un concesionario de Toyota autorizado, un taller de Toyota autorizado o un taller de confianza.
WARNI NG
Durante la cargaNo desbloquee el vehículo mientras la carga esté en curso o esta se detendrá.Si no realiza ninguna acción en una de las aberturas (puerta o maletero) o en la boquilla de carga, el vehículo se bloqueará nuevamente tras 30 segundos y la carga se reanudará automáticamente.Nunca realice trabajos bajo el capó:
– Algunas áreas permanecen muy calientes incluso una hora después de finalizar la carga - riesgo de sufrir quemaduras.– El ventilador puede empezar a funcionar en cualquier momento - riesgo de sufrir cortes o estrangulación
WARNI NG
Después de la cargaCompruebe que la tapa de carga esté cerrada.No deje el cable conectado a la toma de corriente doméstica - riesgo de sufrir un cortocircuito o electrocución en caso de contacto con agua o inmersión en agua
Carga superrápida
NOTIC E
Antes de cargarCompruebe que la estación de carga pública rápida
y el cable de carga son compatibles con el vehículo.Si la temperatura exterior es inferior a:– 0 °C, los tiempos de carga podrían aumentar.– -20°C, la carga aún es posible, pero los tiempos de carga pueden extenderse aún más (la batería debe calentarse primero).

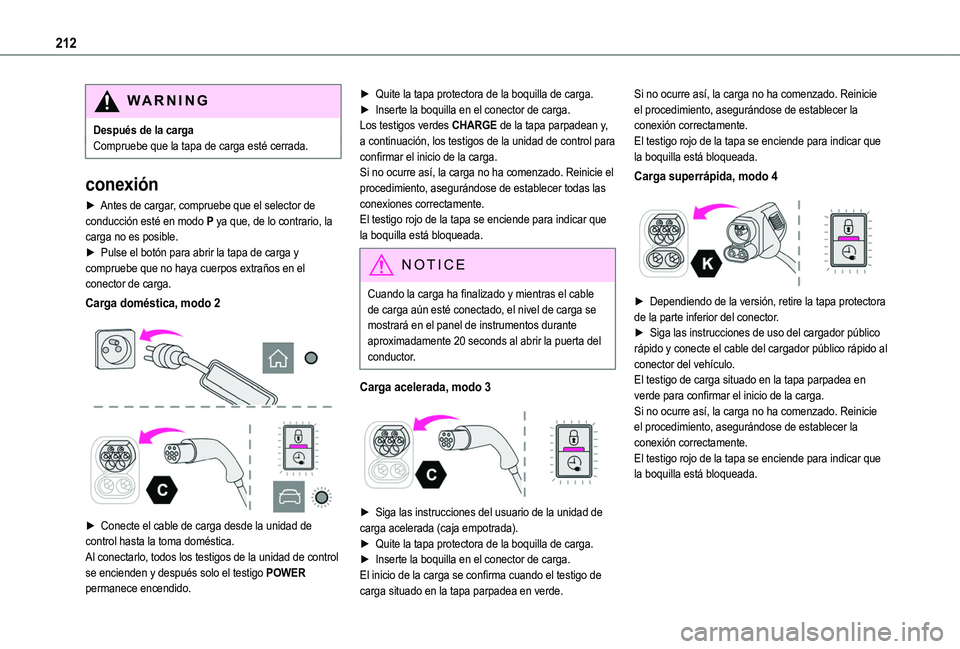

212
WARNI NG
Después de la cargaCompruebe que la tapa de carga esté cerrada.
conexión
► Antes de cargar, compruebe que el selector de conducción esté en modo P ya que, de lo contrario, la carga no es posible.► Pulse el botón para abrir la tapa de carga y compruebe que no haya cuerpos extraños en el conector de carga.
Carga doméstica, modo 2


► Conecte el cable de carga desde la unidad de control hasta la toma doméstica.
Al conectarlo, todos los testigos de la unidad de control se encienden y después solo el testigo POWER permanece encendido.
► Quite la tapa protectora de la boquilla de carga.► Inserte la boquilla en el conector de carga.Los testigos verdes CHARGE de la tapa parpadean y, a continuación, los testigos de la unidad de control para confirmar el inicio de la carga.Si no ocurre así, la carga no ha comenzado. Reinicie el procedimiento, asegurándose de establecer todas las conexiones correctamente.El testigo rojo de la tapa se enciende para indicar que la boquilla está bloqueada.
NOTIC E
Cuando la carga ha finalizado y mientras el cable de carga aún esté conectado, el nivel de carga se mostrará en el panel de instrumentos durante aproximadamente 20 seconds al abrir la puerta del conductor.
Carga acelerada, modo 3

► Siga las instrucciones del usuario de la unidad de carga acelerada (caja empotrada).► Quite la tapa protectora de la boquilla de carga.► Inserte la boquilla en el conector de carga.El inicio de la carga se confirma cuando el testigo de carga situado en la tapa parpadea en verde.
Si no ocurre así, la carga no ha comenzado. Reinicie el procedimiento, asegurándose de establecer la conexión correctamente.El testigo rojo de la tapa se enciende para indicar que la boquilla está bloqueada.
Carga superrápida, modo 4

► Dependiendo de la versión, retire la tapa protectora de la parte inferior del conector.► Siga las instrucciones de uso del cargador público rápido y conecte el cable del cargador público rápido al conector del vehículo.El testigo de carga situado en la tapa parpadea en verde para confirmar el inicio de la carga.Si no ocurre así, la carga no ha comenzado. Reinicie el procedimiento, asegurándose de establecer la conexión correctamente.El testigo rojo de la tapa se enciende para indicar que la boquilla está bloqueada.

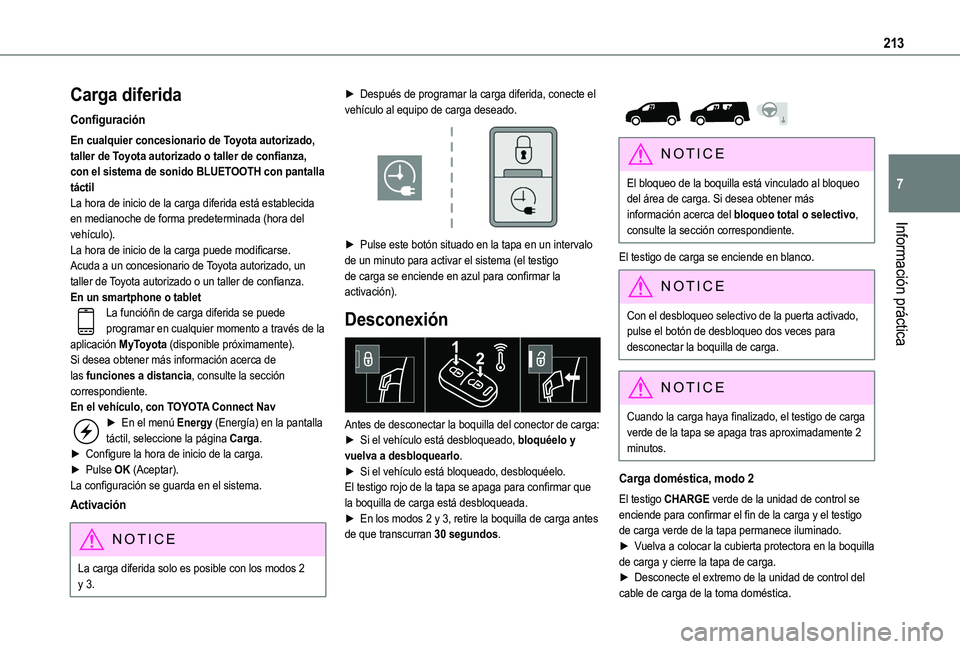

213
Información práctica
7
Carga diferida
Configuración
En cualquier concesionario de Toyota autorizado, taller de Toyota autorizado o taller de confianza, con el sistema de sonido BLUETOOTH con pantalla táctilLa hora de inicio de la carga diferida está establecida en medianoche de forma predeterminada (hora del vehículo).La hora de inicio de la carga puede modificarse.Acuda a un concesionario de Toyota autorizado, un taller de Toyota autorizado o un taller de confianza.En un smartphone o tabletLa funcióñn de carga diferida se puede programar en cualquier momento a través de la aplicación MyToyota (disponible próximamente).Si desea obtener más información acerca de las funciones a distancia, consulte la sección correspondiente.En el vehículo, con TOYOTA Connect Nav► En el menú Energy (Energía) en la pantalla táctil, seleccione la página Carga.
► Configure la hora de inicio de la carga.► Pulse OK (Aceptar).La configuración se guarda en el sistema.
Activación
NOTIC E
La carga diferida solo es posible con los modos 2 y 3.
► Después de programar la carga diferida, conecte el vehículo al equipo de carga deseado.

► Pulse este botón situado en la tapa en un intervalo de un minuto para activar el sistema (el testigo de carga se enciende en azul para confirmar la activación).
Desconexión

Antes de desconectar la boquilla del conector de carga:► Si el vehículo está desbloqueado, bloquéelo y vuelva a desbloquearlo.► Si el vehículo está bloqueado, desbloquéelo.El testigo rojo de la tapa se apaga para confirmar que la boquilla de carga está desbloqueada.► En los modos 2 y 3, retire la boquilla de carga antes de que transcurran 30 segundos.


NOTIC E
El bloqueo de la boquilla está vinculado al bloqueo del área de carga. Si desea obtener más información acerca del bloqueo total o selectivo, consulte la sección correspondiente.
El testigo de carga se enciende en blanco.
NOTIC E
Con el desbloqueo selectivo de la puerta activado, pulse el botón de desbloqueo dos veces para desconectar la boquilla de carga.
NOTIC E
Cuando la carga haya finalizado, el testigo de carga verde de la tapa se apaga tras aproximadamente 2 minutos.
Carga doméstica, modo 2
El testigo CHARGE verde de la unidad de control se enciende para confirmar el fin de la carga y el testigo de carga verde de la tapa permanece iluminado.► Vuelva a colocar la cubierta protectora en la boquilla de carga y cierre la tapa de carga.► Desconecte el extremo de la unidad de control del cable de carga de la toma doméstica.

214
Carga acelerada, modo 3
La unidad de control de carga indica el fin de la carga y el testigo de carga verde de la tapa permanece iluminado.► Cuelgue la boquilla en la unidad de carga y cierre la tapa de carga.
Carga superrápida, modo 4
El cargador indica el fin de la carga y el testigo de carga verde de la tapa permanece iluminado.► También puede pausar la carga pulsando este botón situado en la tapa (solo en modo 4).► Cuelgue la boquilla en el cargador.► Dependiendo de la versión, sustituya la cubierta protectora en la sección inferior y cierre la tapa de carga.
NOTIC E
Cuando se desconecte la boquilla de carga, aparecerá un mensaje en el panel de instrumentos que indica que la carga se ha completado, aunque la boquilla de carga se hubiese desconectado antes de que se completara la carga.
Modo de ahorro de energía
Este sistema gestiona la duración del uso de determinadas funciones para conservar un nivel suficiente de carga en la batería con el encendido desactivado.Tras apagar el motor y durante un período acumulativo máximo aproximado de 30 minutos, puede seguir utilizando funciones como el sistema de sonido y el sistema telemático, las luces de cruce o las luces de cortesía.
Selección de modo
Se mostrará un mensaje de confirmación cuando se acceda al modo de ahorro de energía y las funciones activas se situarán en espera.
NOTIC E
Si hay una llamada telefónica en curso en ese momento, se mantendrá durante aproximadamente 10 minutos a través del sistema de manos libres del sistema de sonido.
Salida del modo
Estas funciones se volverán a activar automáticamente la próxima vez que utilice el vehículo.Para restablecer el uso de estas funciones de inmediato, encienda el motor y déjelo en marcha:– Menos de 10 minutos para usar el equipo aproximadamente 5 minutos.– Más de 10 minutos para usar el equipo aproximadamente 30 minutos.Deje el motor en marcha el tiempo especificado para asegurarse de que la carga de la batería sea suficiente.Para recargar la batería, evite reiniciar el motor varias veces o de forma continua.
WARNI NG
Una batería agotada impide que el motor se encienda.Si desea obtener más información acerca de la batería de 12 V, consulte la sección correspondiente.

215
Información práctica
7
Modo de reducción de carga
Este sistema gestiona el uso de determinadas funciones de acuerdo con el nivel de carga restante de la batería.Cuando el vehículo está en uso, la función de reducción de carga desactiva temporalmente determinadas funciones como el aire acondicionado y la pantalla trasera calefactada.Las funciones desactivadas se volverán a activar automáticamente tan pronto como lo permitan las condiciones.
Cadenas para la nieve
En condiciones de invierno, las cadenas para la nieve pueden mejorar la tracción y el comportamiento del vehículo en las frenadas.
WARNI NG
Las cadenas para la nieve deben colocarse solamente en las ruedas delanteras. No deben colocarse nunca en las ruedas de repuesto de "tamaño reducido".
NOTIC E
Tenga en cuenta las normativas específicas de
cada país acerca del uso de las cadenas de nieve y sobre la velocidad máxima autorizada.
Utilice únicamente cadenas diseñadas para instalarse en el tipo de rueda instalada en su vehículo:
Tamaño de neumático originalTamaño máximo de la articulación (mm)
195/65 R159
205/60 R16
205/55 R17
215/65 R16
215/60 R17no se puede instalar con cadenas
También puede utilizar fundas para la nieve.Para obtener más información, póngase en contacto con un concesionario TOYOTA o un taller cualificado.
Consejos para la instalación
► Si necesita colocar las cadenas durante un viaje, detenga el vehículo sobre una superficie plana en un lateral de la carretera.► Accione el freno de estacionamiento y coloque calces en las ruedas para evitar que el vehículo se mueva.► Siga las instrucciones facilitadas por el fabricante para colocar las cadenas.► Inicie la marcha suavemente y conduzca durante unos momentos sin superar los 50 km/h (31 mph).► Detenga el vehículo y compruebe que las cadenas estén correctamente apretadas.
NOTIC E
Es altamente recomendable que, antes de partir, practique el colocar las cadenas sobre una superficie nivelada y seca.
WARNI NG
Evite conducir con cadenas en carreteras de las
que se haya retirado la nieve para evitar dañar los neumáticos del vehículo y la superficie de la carretera. Si el vehículo dispone de llantas de aleación, compruebe que ninguna parte de la cadena o sus fijaciones entre en contacto con la llanta.

216
Pantalla de clima muy frío
(En función de la versión).El dispositivo extraíble evita la acumulación de nieve alrededor del ventilador de refrigeración del radiador.

NOTIC E
En caso de dificultad con la instalación/extracciónAcuda a un concesionario de Toyota autorizado, un taller de Toyota autorizado o un taller de confianza.
WARNI NG
Antes de cualquier operación, asegúrese de que el motor esté apagado y el ventilador de refrigeración detenido.
WARNI NG
Es fundamental retirarlos cuando:– la temperatura exterior supere los 10 °C.
– la recuperación esté en curso.– la velocidad sea superior a 120 km/h (75 mph).
Instalación

► Mantenga la pantalla delante de la rejilla inferior del parachoques.► Inserte primero los soportes de fijación superior y lateral en el parachoques.► Incline la pantalla hacia abajo para acoplar la parte inferior de la pantalla en el parachoques.► Compruebe que la unidad esté firmemente sujeta presionando los bordes.
Extracción

► Introduzca un dedo en la muesca de la parte superior de la pantalla.► Tire hacia usted para destrabar la unidad.
Dispositivo de remolque
NOTIC E
En función de la versión, el vehículo dispone del
equipamiento necesario para permitir la instalación del dispositivo de remolque.Para instalar un dispositivo de remolque, póngase en contacto con un concesionario de Toyota autorizado, un taller de Toyota autorizado o un taller de confianza.
Distribución de carga► Distribuya la carga del remolque de modo que los elementos más pesados se encuentren lo más cerca posible del eje y que el peso de la parte delantera se acerque al máximo permitido sin superarlo.La densidad del aire se reduce con la altitud, lo cual reduce el rendimiento del motor. La carga total remolcada debe reducirse un 10 % cada 1000 metros (3280 pies) de altitud.
NOTIC E
Utilice dispositivos de remolque y sus
correspondientes arneses no modificados aprobados por TOYOTA. Es recomendable llevar a cabo la instalación en un concesionario de Toyota
