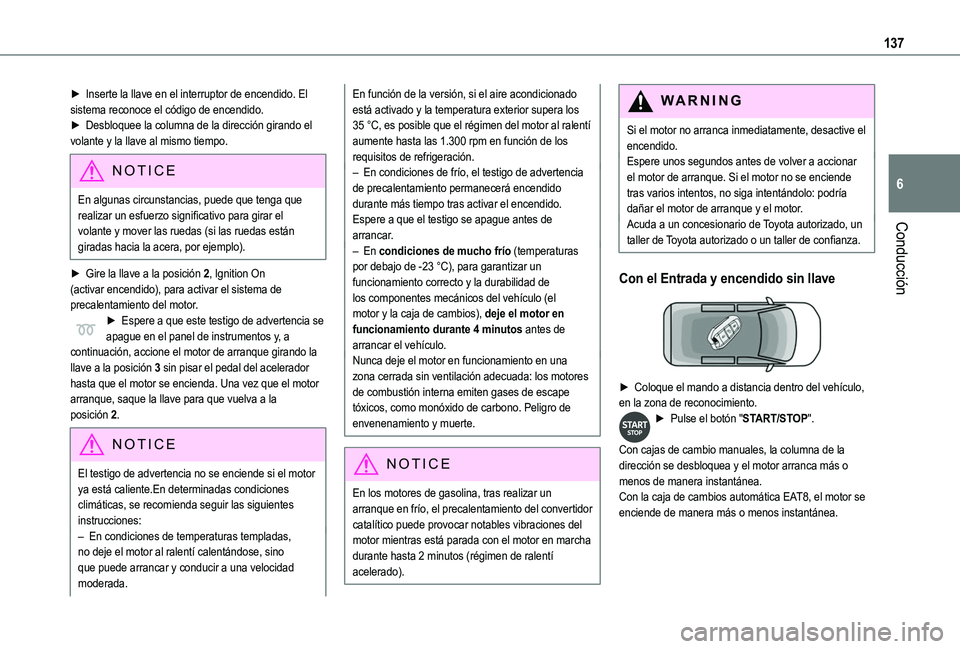

137
Conducción
6
► Inserte la llave en el interruptor de encendido. El sistema reconoce el código de encendido.► Desbloquee la columna de la dirección girando el volante y la llave al mismo tiempo.
NOTIC E
En algunas circunstancias, puede que tenga que realizar un esfuerzo significativo para girar el volante y mover las ruedas (si las ruedas están
giradas hacia la acera, por ejemplo).
► Gire la llave a la posición 2, Ignition On (activar encendido), para activar el sistema de precalentamiento del motor.► Espere a que este testigo de advertencia se apague en el panel de instrumentos y, a continuación, accione el motor de arranque girando la llave a la posición 3 sin pisar el pedal del acelerador hasta que el motor se encienda. Una vez que el motor arranque, saque la llave para que vuelva a la posición 2.
NOTIC E
El testigo de advertencia no se enciende si el motor ya está caliente.En determinadas condiciones climáticas, se recomienda seguir las siguientes instrucciones:– En condiciones de temperaturas templadas,
no deje el motor al ralentí calentándose, sino que puede arrancar y conducir a una velocidad moderada.
En función de la versión, si el aire acondicionado está activado y la temperatura exterior supera los 35 °C, es posible que el régimen del motor al ralentí aumente hasta las 1.300 rpm en función de los requisitos de refrigeración.– En condiciones de frío, el testigo de advertencia de precalentamiento permanecerá encendido durante más tiempo tras activar el encendido. Espere a que el testigo se apague antes de arrancar.– En condiciones de mucho frío (temperaturas por debajo de -23 °C), para garantizar un funcionamiento correcto y la durabilidad de los componentes mecánicos del vehículo (el motor y la caja de cambios), deje el motor en funcionamiento durante 4 minutos antes de arrancar el vehículo.Nunca deje el motor en funcionamiento en una zona cerrada sin ventilación adecuada: los motores de combustión interna emiten gases de escape tóxicos, como monóxido de carbono. Peligro de envenenamiento y muerte.
NOTIC E
En los motores de gasolina, tras realizar un arranque en frío, el precalentamiento del convertidor catalítico puede provocar notables vibraciones del motor mientras está parada con el motor en marcha durante hasta 2 minutos (régimen de ralentí acelerado).
WARNI NG
Si el motor no arranca inmediatamente, desactive el encendido.Espere unos segundos antes de volver a accionar el motor de arranque. Si el motor no se enciende tras varios intentos, no siga intentándolo: podría dañar el motor de arranque y el motor.Acuda a un concesionario de Toyota autorizado, un taller de Toyota autorizado o un taller de confianza.
Con el Entrada y encendido sin llave

► Coloque el mando a distancia dentro del vehículo, en la zona de reconocimiento.► Pulse el botón "START/STOP".
Con cajas de cambio manuales, la columna de la dirección se desbloquea y el motor arranca más o menos de manera instantánea.Con la caja de cambios automática EAT8, el motor se enciende de manera más o menos instantánea.

138
NOTIC E
El indicador de advertencia no se enciende si el motor ya está caliente. En algunas condiciones climáticas, es aconsejable seguir las recomendaciones siguientes:– En condiciones de temperaturas templadas, no deje el motor al ralentí calentándose, sino que puede arrancar y conducir a una velocidad moderada. Dependiendo de la versión, si el aire acondicionado está activado y la temperatura exterior supera los 35°C, es posible que el régimen del motor al ralentí aumente hasta las 1.300 rpm en función de los requisitos del aire acondicionado.– En condiciones de frío, al activar el encendido, el indicador de precalentamiento pasará más tiempo encendido. Espere a que se apague antes de arrancar el motor.– En condiciones de mucho frío (temperaturas por debajo de -23°C), para garantizar un funcionamiento y durabilidad correctos de los componentes mecánicos del vehículo, el motor y la caja de cambios, deje el motor en funcionamiento
durante 4 minutos antes de moverlo.Nunca deje el motor en funcionamiento en una zona cerrada sin ventilación adecuada: los motores de combustión interna emiten gases de escape tóxicos, como monóxido de carbono. Peligro de envenenamiento y muerte.
NOTIC E
En los motores de gasolina, tras realizar un arranque en frío, el precalentamiento del convertidor catalítico puede provocar notables vibraciones del motor durante hasta 2 minutos mientras está parado con el motor en marcha (régimen de ralentí acelerado).
WARNI NG
En los vehículos diésel, si la temperatura es inferior a cero, el arranque solamente se realizará cuando se apague el testigo de precalentamiento.Si este testigo se enciende tras pulsar el botón "START/STOP", pise el pedal del freno o del embrague hasta que se apague el testigo de advertencia sin volver a pulsar el botón "START/STOP" hasta que se ponga en marcha el motor.
NOTIC E
Es necesaria la presencia del mando a distancia del sistema “Entrada y encendido sin llave” en la zona de reconocimiento.No abandone nunca el vehículo con el motor en marcha y el mando a distancia con usted.
Si el mando a distancia abandona la zona de reconocimiento, se mostrará un mensaje.Vuelva con el mando a distancia a la zona para poder arrancar el motor.
NOTIC E
Si no se cumple una de las condiciones de arranque, se mostrará un mensaje en el panel de instrumentos. En algunas circunstancias, es necesario girar el volante mientras se pulsa el botón "START/STOP" para ayudar a desbloquear la columna de dirección. Se muestra un mensaje.
Apagado.
► Inmovilice el vehículo con el motor al ralentí.► Con cajas de cambio manuales, es recomendable colocar la palanca de marchas en punto muerto.► Con cajas de cambio automáticas, es recomendable seleccionar la posición P.
Con la llave convencional/con la llave con
mando a distancia
► Gire la llave directamente a la posición 1 (Parada) y sáquela del contacto.► Para bloquear la columna de la dirección, gire el volante hasta que quede bloqueado.
NOTIC E
Para facilitar el desbloqueo de la columna de la dirección, se recomienda volver a colocar las ruedas a la posición recta antes de apagar el motor.
► Compruebe que el freno está aplicado correctamente, especialmente en una pendiente.

139
Conducción
6
WARNI NG
No desactive el encendido hasta que no haya terminado de inmovilizar el vehículo. Al apagar el motor, los sistemas de frenado y dirección asistida también se desactivan, lo cual provoca una pérdida de control del vehículo.
NOTIC E
Como medida de seguridad, no abandone nunca el vehículo sin llevar el mando a distancia con usted, incluso si es por un breve espacio de tiempo.
NOTIC E
Evite colocar objetos pesados en la llave o en el mando a distancia, ya que podría deformar la paleta en el interruptor de encendido y provocar un fallo de funcionamiento.
Llave puesta en el encendido
NOTIC E
Al abrir la puerta del conductor, se muestra un mensaje acompañado de una señal acústica para
recordarle que la llave sigue puesta en el interruptor de encendido en la posición 1 (Parada).Si la llave se ha dejado puesta en el interruptor de encendido en la posición 2 (Encendido), el encendido se desactivará automáticamente después de una hora.Para volver a activar el encendido, gire la llave a la posición 1 (Parada) y de nuevo a la posición 2 (Encendido).
Con entrada y encendido sin llave
► Con el mando a distancia en la zona de reconocimiento, pulse el botón "START/STOP".Con una caja de cambios manual, el motor se apaga y la columna de la dirección se bloquea.Con la caja de cambios automática EAT8, el motor se apaga.
NOTIC E
Si el vehículo no se ha inmovilizado, el motor no se apagará.
WARNI NG
Para evitar el riesgo de atascar los pedales:– solo use alfombrillas adecuadas para las fijaciones presentes en el vehículo; utilice siempre estas fijaciones,– no coloque nunca una alfombrilla sobre otra.
El uso de alfombrillas no aprobadas por TOYOTA puede impedir el acceso a los pedales y obstaculizar el funcionamiento del limitador de velocidad o el control de la velocidad de crucero.Las alfombrillas aprobadas por TOYOTA tienen dos fijaciones situadas debajo del asiento.
Encendido/apagado del motor
eléctrico
Encendido
El selector de conducción debe estar en el modo P.► Si utiliza una llave convencional o con mando a distancia, pise el pedal del freno y gire la llave hasta la posición 3 hasta que el motor arranque, sin pisar el acelerador. Tan pronto como arranque el motor, libere la llave para que vuelva a la posición 2.► Si utiliza Entrada y encendido sin llave, pise el pedal del freno y pulse brevemente el botón "START/STOP".► Mantenga el pie sobre el pedal del freno hasta que el testigo READY se encienda y se emita una señal acústica, indicando que el vehículo está preparado
para conducir.► Con el pie en el freno, seleccione el modo D o R.► Libere el pedal del freno y, a continuación, acelere.Al arrancar, el panel de instrumentos se ilumina y la aguja del indicador de potencia se mueve a la posición "neutral". La columna de dirección se desbloquea automáticamente (puede que escuche un sonido y note que el volante se mueve).

140
Apagado.
► Si utiliza una llave convencional o con mando a distancia, gire la llave completamente a la posición 1 (Stop).► Si utiliza Entrada y encendido sin llave, pulse el botón "START/STOP".Antes de salir del vehículo, compruebe lo siguiente:– El selector de conducción está en el modo P.– El testigo de READY está apagado.
NOTIC E
El selector de conducción se mueve automáticamente al modo P cuando se apaga el motor o cuando se abre la puerta del conductor.
NOTIC E
Si la puerta del conductor se abre sin que se cumplan las condiciones necesarias para detener el vehículo, se emitirá una señal acústica acompañada de un mensaje de advertencia en pantalla.
Caso especial con Entrada y
encendido sin llave
Activación del encendido con Entrada y
encendido sin llave

Con la llave electrónica "Entrada y encendido sin llave" dentro del vehículo, pulsar el botón "START/STOP" sin accionar los pedales permite activar el encendido.► Pulsar este botón de nuevo desactiva el encendido y permite bloquear el vehículo.
Encendido alternativo
Hay un lector alternativo instalado en la columna de dirección para permitir que el motor se encienda si el sistema no detecta la llave en la zona de reconocimiento o si la batería de la llave electrónica está agotada.

► Coloque y sostenga el mando a distancia frente el lector alternativo.► Si la caja de cambios es manual, coloque la palanca de cambios en la posición de punto muerto y, a continuación, pise a fondo el pedal del embrague.► Si la caja de cambios es automática o con el selector de conducción, seleccione el modo P y, a continuación, pise el pedal del freno.► Pulse el botón "START/STOP".El motor se enciende.
Mando a distancia no reconocido con
Entrada y encendido sin llave
Si el mando a distancia no se encuentra en la zona de reconocimiento, aparecerá un mensaje en el panel de instrumentos al cerrar una puerta o al intentar apagar el motor.► Pulse el botón "START/STOP" durante aproximadamente 3 segundos para confirmar el apagado del motor y, a continuación, contacte con un concesionario TOYOTA o un taller cualificado.

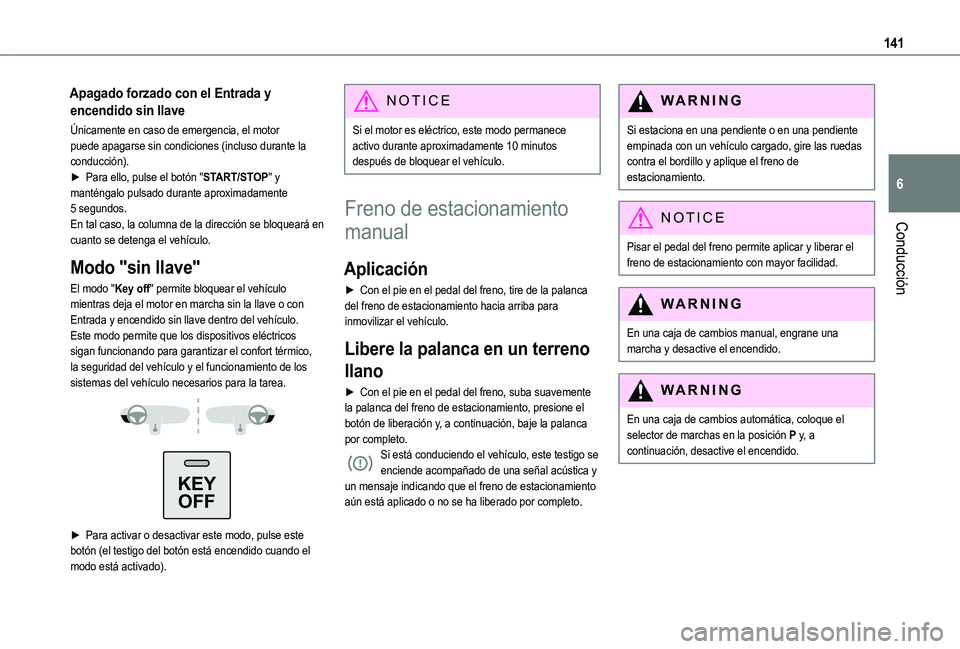

141
Conducción
6
Apagado forzado con el Entrada y
encendido sin llave
Únicamente en caso de emergencia, el motor puede apagarse sin condiciones (incluso durante la conducción).► Para ello, pulse el botón "START/STOP" y manténgalo pulsado durante aproximadamente 5 segundos.En tal caso, la columna de la dirección se bloqueará en cuanto se detenga el vehículo.
Modo "sin llave"
El modo "Key off" permite bloquear el vehículo mientras deja el motor en marcha sin la llave o con Entrada y encendido sin llave dentro del vehículo.Este modo permite que los dispositivos eléctricos sigan funcionando para garantizar el confort térmico, la seguridad del vehículo y el funcionamiento de los sistemas del vehículo necesarios para la tarea.

KEY
OFF

► Para activar o desactivar este modo, pulse este botón (el testigo del botón está encendido cuando el modo está activado).
NOTIC E
Si el motor es eléctrico, este modo permanece activo durante aproximadamente 10 minutos después de bloquear el vehículo.
Freno de estacionamiento
manual
Aplicación
► Con el pie en el pedal del freno, tire de la palanca del freno de estacionamiento hacia arriba para inmovilizar el vehículo.
Libere la palanca en un terreno
llano
► Con el pie en el pedal del freno, suba suavemente la palanca del freno de estacionamiento, presione el botón de liberación y, a continuación, baje la palanca por completo.
Si está conduciendo el vehículo, este testigo se enciende acompañado de una señal acústica y un mensaje indicando que el freno de estacionamiento aún está aplicado o no se ha liberado por completo.
WARNI NG
Si estaciona en una pendiente o en una pendiente empinada con un vehículo cargado, gire las ruedas contra el bordillo y aplique el freno de estacionamiento.
NOTIC E
Pisar el pedal del freno permite aplicar y liberar el freno de estacionamiento con mayor facilidad.
WARNI NG
En una caja de cambios manual, engrane una marcha y desactive el encendido.
WARNI NG
En una caja de cambios automática, coloque el selector de marchas en la posición P y, a continuación, desactive el encendido.

142
Freno de estacionamiento
eléctrico
En el modo automático, el sistema acciona el freno de estacionamiento cuando el motor está apagado y lo suelta cuando se pone en movimiento.


En cualquier momento, con el motor en marcha:► Para accionar el freno de estacionamiento, tire brevemente del control.► Para soltarlo, empuje brevemente el control mientras mantiene pisado el pedal del freno.El modo automático está activado por defecto.Este funcionamiento automático puede desactivarse en determinadas situaciones.
Testigo
Este testigo se enciende en el panel de instrumentos y en el control para confirmar que el freno de estacionamiento se ha aplicado y se muestra el mensaje "Parking brake applied" (Freno de estacionamiento aplicado).El testigo se apaga para confirmar que el freno de estacionamiento se ha liberado y se muestra
el mensaje "Parking brake released" (Freno de estacionamiento liberado).El testigo parpadea como respuesta a la solicitud manual de aplicar o liberar el freno.
WARNI NG
En caso de fallo de la batería, el freno de estacionamiento eléctrico no funcionará. Como medida de seguridad en los vehículos con
cambio manual, si no se ha accionado el freno de estacionamiento, engrane una marcha para inmovilizar el vehículo.Como medida de seguridad en los vehículos con cambio automático o selector de conducción, si no se acciona el freno de estacionamiento, coloque el calzo suministrado contra una de las ruedas para inmovilizar el vehículo.Acuda a un concesionario de Toyota autorizado, un taller de Toyota autorizado o un taller de confianza.


WARNI NG
Antes de abandonar el vehículo, compruebe que se ha accionado el freno de estacionamiento: los testigos del freno de estacionamiento del panel de instrumentos y el control deben estar encendidos de manera fija.Si no se ha accionado el freno de estacionamiento, se escuchará una señal acústica y se mostrará un mensaje al abrir la puerta del conductor.
WARNI NG
No deje nunca a un niño en el interior del vehículo, ya que este podría soltar el freno de estacionamiento.
WARNI NG
Cuando el vehículo está parado: en una pendiente empinada, con mucha carga o durante el remolcadoCon un cambio manual, gire las ruedas en dirección al pavimento y engrane una marcha.Con un cambio automático o un selector de conducción, gire las ruedas en dirección al pavimento y seleccione el modo P.Si dispone de remolque, el vehículo puede aparcar
en pendientes de un máximo del 12%.

143
Conducción
6
Accionamiento manual
Liberación manual
Con el encendido activado o el motor en marcha:► Pise el pedal del freno.► Empuje brevemente la palanca de control mientras mantiene la presión sobre el pedal del freno.
NOTIC E
Sin pisar el pedal del freno, el freno de estacionamiento no se libera y se muestra un mensaje en pantalla.
Accionamiento manual
Con el vehículo parado:► Tire brevemente de la palanca de control.El testigo de la palanca de control parpadea para confirmar la solicitud de aplicación.
Accionamiento automático
Liberación automática del freno
Asegúrese en primer lugar de que el motor esté en funcionamiento y que la puerta del conductor esté cerrada.El freno de estacionamiento eléctrico se soltará automáticamente y de manera progresiva a medida que se mueva el vehículo.En vehículos con cambio manual► Pise por completo el pedal del embrague y engrane la primera marcha o la marcha atrás.
► Pise el pedal del acelerador y suelte el pedal del embrague.En vehículos con cambio automático► Pise el pedal del freno.► Seleccione la posición D, M o R.► Suelte el pedal del freno y pise el pedal del acelerador.Con selector de conducción► Pise el pedal del freno.► Seleccione el modo D, B o R.► Suelte el pedal del freno y pise el pedal del acelerador.
NOTIC E
En vehículos con cambio automático o selector de conducción, si el freno no se suelta automáticamente, compruebe que las puertas delanteras estén correctamente cerradas.
WARNI NG
Si el vehículo esté parado con el motor en marcha, no pise el pedal del acelerador de manera innecesaria. Riesgo de liberar el freno de estacionamiento.
Accionamiento automático
Con el vehículo parado, el freno de estacionamiento se acciona automáticamente al apagar el motor.
WARNI NG
No se accionará automáticamente si se cala el motor o accede al modo STOP mediante Stop & Start.
NOTIC E
En modo automático, el freno de estacionamiento
se puede aplicar o liberar manualmente en cualquier momento a través del control.
Casos especiales
Inmovilización del vehículo con el motor
en marcha
Para inmovilizar el vehículo con el motor en marcha, tire brevemente de la palanca de control.
Estacionamiento del vehículo con el freno
sin accionar
WARNI NG
En condiciones de mucho frío (hielo), no es recomendable accionar el freno de estacionamiento.Para inmovilizar el vehículo, engrane una marcha o
coloque los calzos contra una de las ruedas.

144
NOTIC E
En vehículos con cambio automático o selector de conducción, al desactivar el encendido se selecciona el modo P automáticamente. Las ruedas se bloquean.Si desea obtener más información acerca de la Rotación libre, consulte la sección correspondiente.
NOTIC E
En vehículos con cambio automático o selector de conducción, cuando se encuentra seleccionado el modo N, la apertura de la puerta del conductor provoca que se escuche una señal acústica y se acople el modo P. La señal audible se detiene cuando se cierra de nuevo la puerta del conductor.
Desactivación del
funcionamiento automático
En algunas situaciones, por ejemplo, en condiciones de mucho frío o con un remolque (por ejemplo, una caravana o en caso de avería), es posible que resulte necesario desactivar el funcionamiento automático del sistema.► Arranque el motor.► Utilice la palanca de control para aplicar el freno de estacionamiento, si no está aplicado.► Saque por completo el pie del pedal del freno.
► Mantenga pulsada la palanca de control en la dirección de liberación durante un intervalo de entre 10 y 15 segundos.► Suelte la palanca de control.► Mantenga pisado el pedal del freno.► Tire de la palanca de control en la dirección de accionamiento durante 2 segundos.El testigo del panel de instrumentos se enciende para confirmar la desactivación de las funciones automáticas.► Suelte la palanca de control y el pedal del freno.A partir de ahora, el freno de estacionamiento solamente podrá aplicarse y soltarse manualmente mediante la palanca de control.Repita este procedimiento para volver a activar el funcionamiento automático (que se confirma mediante el apagado del testigo del panel de instrumentos).
Frenada de emergencia
Si pisar el pedal del freno no proporciona un frenado eficaz o en circunstancias excepcionales (por ejemplo, si el conductor está enfermo, conducción asistida), el vehículo puede frenarse tirando del control
del freno de estacionamiento eléctrico de forma prolongada. El frenado continuará mientras siga tirando del control y cesará cuando suelte el control.Los sistemas ABS y DSC estabilizan el vehículo durante la frenada de emergencia.Si se produce un fallo en la frenada de emergencia, se mostrará el mensaje "Parking brake fault" (Fallo de frenada de emergencia) en el panel de instrumentos.Si se produce un fallo en los sistemas
ABS y DSC, que aparecerá señalado
mediante la iluminación de uno o los dos testigos de advertencia del panel de instrumentos, no se seguirá garantizando la estabilidad del vehículo.► En este caso, intente asegurar la estabilidad del vehículo "tirando y soltando" el control del freno de estacionamiento eléctrico de forma sucesiva y repetida hasta que el vehículo se detenga por completo.
Asistencia de arranque en
pendiente
Sistema que mantiene el vehículo detenido brevemente (durante aproximadamente 2 segundos) cuando se realiza un arranque en cuesta, mientras pasa el pie del pedal del freno al del acelerador.Solamente está activo cuando:– El vehículo está completamente parado, con el pie sobre el pedal del freno.– Hay un determinado nivel de pendiente.– la puerta del conductor está cerrada.
WARNI NG
No abandone el vehículo mientras está siendo frenado temporalmente por el sistema de asistencia al arranque en pendiente.Si alguno de los ocupantes del vehículo debe abandonarlo con el motor en marcha, aplique el freno de estacionamiento manualmente. A continuación, asegúrese de que el testigo del freno de estacionamiento y el testigo P de la palanca de control del freno de estacionamiento eléctrico estén encendidos de manera continua.
