2021 TOYOTA PRIUS PLUG-IN HYBRID sensor

4505-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Toyota Parking Assist-sensor
Hoeksensoren voor
Binnenste sensoren voor
Hoeksensoren achter
Binnenste sensoren achter
Zijsensoren voor
Zijsensoren achter
De Toyota Parking Assist-sensor kan
worden ingeschakeld/uitgeschakeld
via het scherm (Blz. 247)
van het multi-informatiedisplay.
Wanneer ON (aan) wordt geselecteerd,
gaat het controlelampje van de Toyota
Parking Assist-sensor branden.
Wanneer OFF (uit) wordt geselecteerd, wordt de Toyota Parking Assist-sensor pas
weer ingeschakeld wanneer ON (aan) wordt geselecteerd via het scherm op
het multi-informatiedisplay. (Het systeem wordt niet automatisch ingeschakeld,
zelfs niet wanneer het hybridesysteem opnieuw wordt gestart.)
: Indien aanwezig
De afstand van uw auto tot obstakel s bij het fileparkeren en achteruit
inparkeren in een garage word t gemeten door sensoren en wordt
doorgegeven via de displays en een zoemer. Controleer bij gebruik van
dit systeem ook altijd zelf de omgeving.
Soorten sensoren
1
2
3
4
5
6
Toyota Parking Assist-sensor in-/uitschakelen
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 450 Tuesday, May 11, 2021 9:32 AM

4515-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
5
Rijden
Wanneer de sensoren een obstakel signaleren, wordt de bestuurder door
middel van de volgende displays geïnformeerd over de positie en afstand tot
het obstakel.
■Multi-informatiedisplayWerking binnenste sensor voor
Werking hoeksensor voor
Werking zijsensor voor
Werking zijsensor achter
Werking hoeksensor achter
Werking binnenste sensor ach-
ter
• Het display van de werking wordt grijs weergegeven als de sensoren in werkingzijn.
• De displays van de werking van de zijsensor voor en zijsensor achter worden
niet weergegeven tot de gebieden aan de zijkant volledig zijn gescand.
■
Scherm audiosysteem
Wanneer de Toyota Parking Assist
Monitor wordt weergegeven:
Bij signalering van een obstakel
verschijnt er in de rechter boven-
hoek van het scherm van het
audiosysteem een vereenvoudigde
weergave van het beeld.
Display
1
2
3
4
5
6
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 451 Tuesday, May 11, 2021 9:32 AM

4525-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■
Weergave afstand
Sensoren die een obstakel signaleren, branden continu of knipperen.
Weergave sensorsignalering, afstand tot obstakel
Multi-informa-
tiedisplay
*
Scherm
audiosysteem
*
Globale afstand tot obstakel
Hoeksensoren
voor, binnenste
sensoren voor en
zijsensoren voorHoeksensoren
achter, binnenste
sensoren achter en zijsensoren achter
(continu)(langzaam
knipperen)
100 cm - 60 cm150 cm - 60 cm
(continu)(knipperen)
60 cm - 45 cm
60 cm - 45 cm
100 cm - 70 cm
100 cm - 70 cm60 cm - 45 cm
60 cm - 45 cm
(continu)(snel
knipperen)
45 cm - 35 cm
45 cm - 35 cm
70 cm - 30 cm70 cm - 30 cm
45 cm - 35 cm
45 cm - 35 cm
(knipperen)(continu)
Minder dan
35 cm
Minder dan
35 cm
Minder dan
30 cmMinder dan
30 cm
Minder dan
35 cm
Minder dan
35 cm
Ve r w e g
Dichtbij
16
1
2
3
4
5
6
1
2
3
4
5
6
1
2
3
4
5
6
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 452 Tuesday, May 11, 2021 9:32 AM

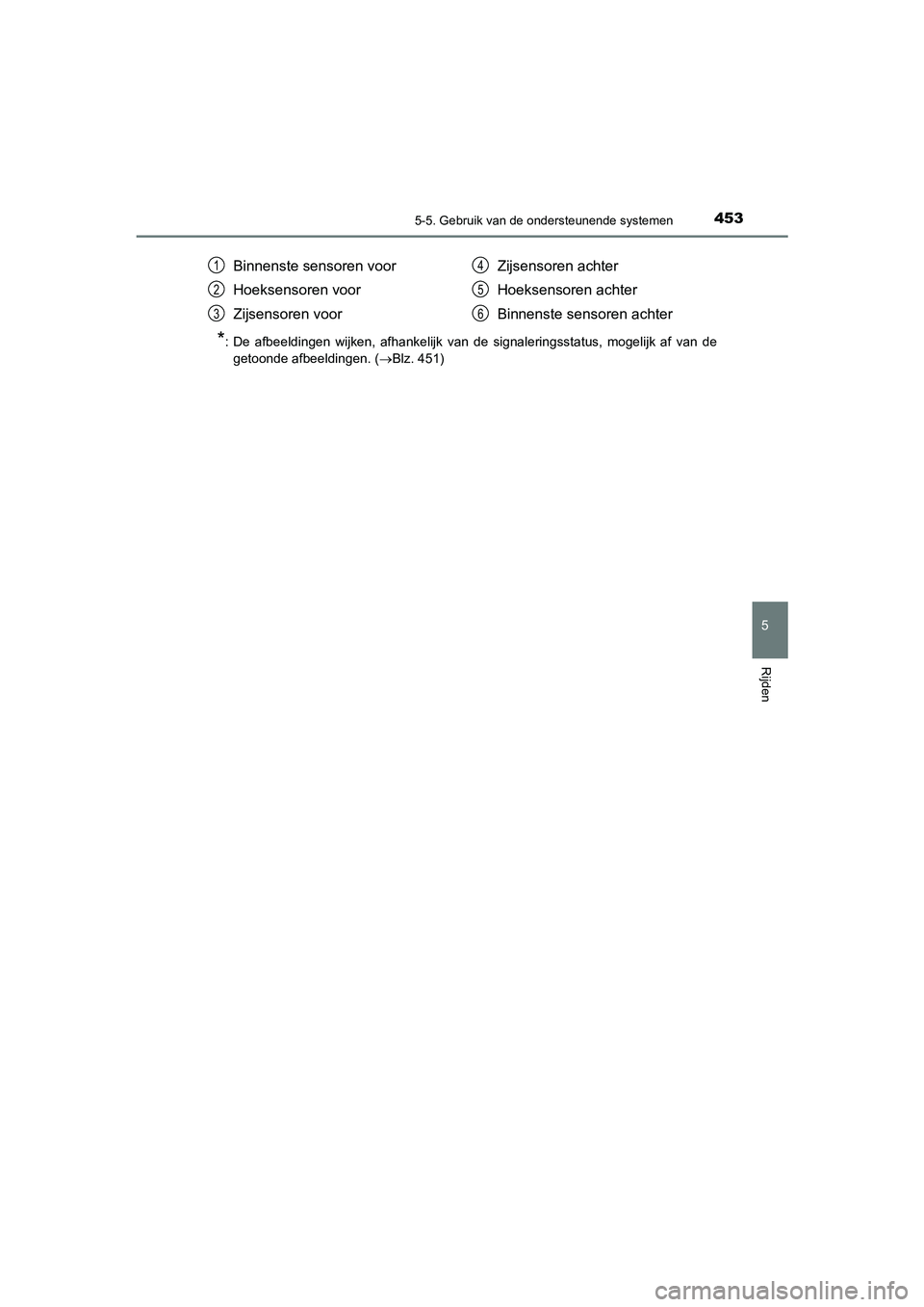

4535-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
5
Rijden
*: De afbeeldingen wijken, afhankelijk van de signaleringsstatus, mogelijk af van degetoonde afbeeldingen. ( Blz. 451)
Binnenste sensoren voor
Hoeksensoren voor
Zijsensoren voor Zijsensoren achter
Hoeksensoren achter
Binnenste sensoren achter1
2
3
4
5
6
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 453 Tuesday, May 11, 2021 9:32 AM

4545-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Wanneer een obstakel wordt gesignaleerd, klinkt de zoemer.
●Wanneer u een obstakel nadert, klinkt de zoemer met steeds kortere
tussenpozen. Wanneer het obstakel zeer dichtbij is, klinkt de zoemer niet
langer met tussenpozen (korte piepsignalen), maar continu (lang
piepsignaal).
• De afstand tot het obstakel dat door de hoeksensor voor is gesignaleerd, is ongeveer 35 cm of minder
• De afstand tot het obstakel dat door de zijsensor voor of de zijsensor
achter is gesignaleerd, is ongeveer 30 cm of minder
• De afstand tot het obstakel dat door de sensor voor is gesignaleerd, is ongeveer 35 cm of minder
• De afstand tot het obstakel dat door de hoeksensor achter is gesignaleerd, is ongeveer 35 cm of minder
• De afstand tot het obstakel dat door de sensor achter is gesignaleerd, is
ongeveer 35 cm of minder
● Wanneer een obstakel door meerdere sensoren tegelijkertijd wordt
gesignaleerd, klinkt de zoemer overeenkomstig de kortste afstand tot het
obstakel.
● Wanneer er gelijktijdig obstakels aan de voor- en achterzijde van de auto
worden gesignaleerd, klinken er afzonderlijk zoemers met verschillende
zoempatronen overeenkomstig de afstand tot elk obstakel.
Het volume en de timing van de zoemer kunnen worden gewijzigd.
( Blz. 724)
Zoemer
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 454 Tuesday, May 11, 2021 9:32 AM

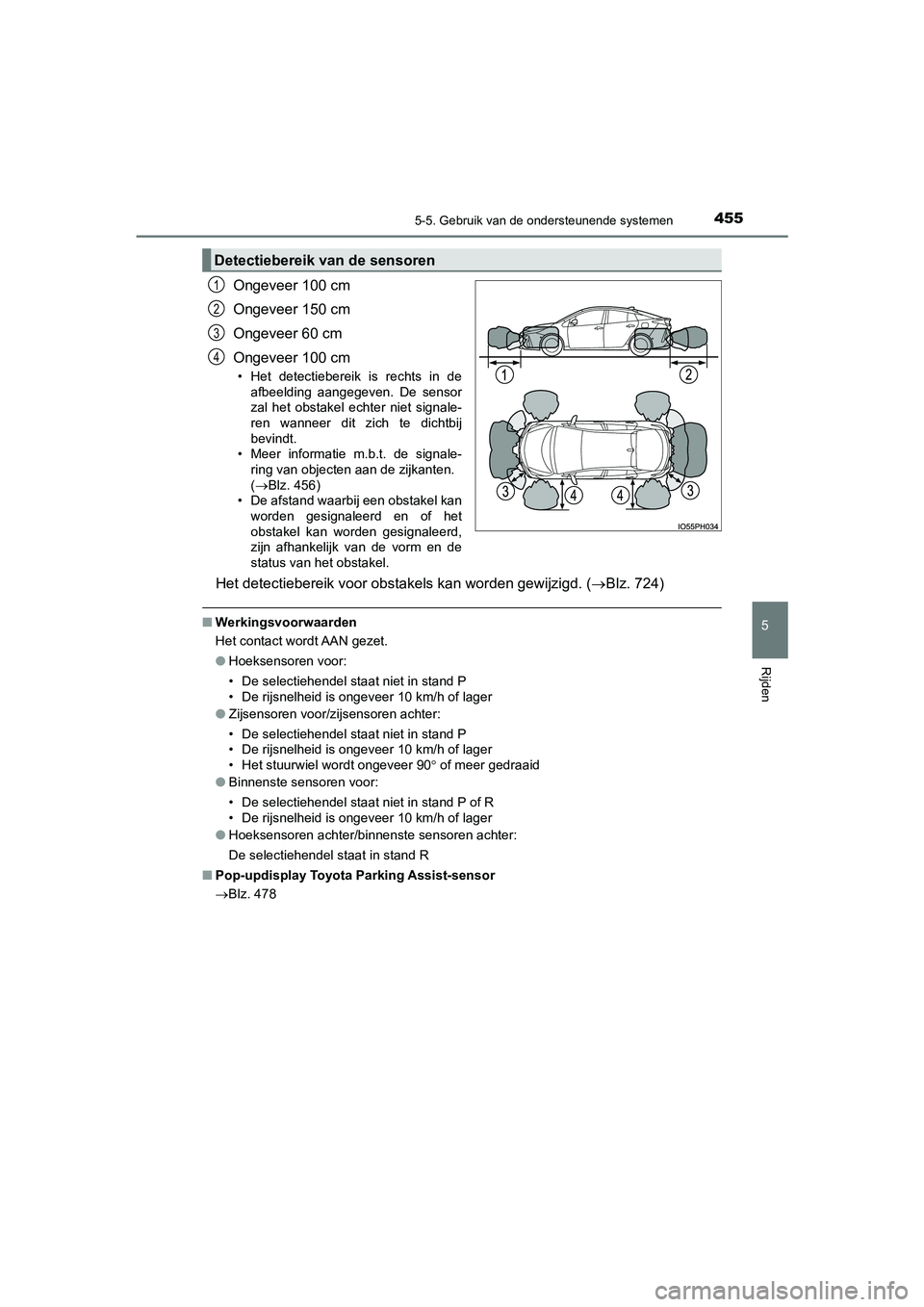

4555-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
5
Rijden
Ongeveer 100 cm
Ongeveer 150 cm
Ongeveer 60 cm
Ongeveer 100 cm
• Het detectiebereik is rechts in deafbeelding aangegeven. De sensor
zal het obstakel echter niet signale-
ren wanneer dit zich te dichtbij
bevindt.
• Meer informatie m.b.t. de signale- ring van objecten aan de zijkanten.
( Blz. 456)
• De afstand waarbij een obstakel kan worden gesignaleerd en of het
obstakel kan worden gesignaleerd,
zijn afhankelijk van de vorm en de
status van het obstakel.
Het detectiebereik voor obstakels kan worden gewijzigd. ( Blz. 724)
■Werkingsvoorwaarden
Het contact wordt AAN gezet.
●Hoeksensoren voor:
• De selectiehendel staat niet in stand P
• De rijsnelheid is ongeveer 10 km/h of lager
● Zijsensoren voor/zijsensoren achter:
• De selectiehendel staat niet in stand P
• De rijsnelheid is ongeveer 10 km/h of lager
• Het stuurwiel wordt ongeveer 90  of meer gedraaid
● Binnenste sensoren voor:
• De selectiehendel staat niet in stand P of R
• De rijsnelheid is ongeveer 10 km/h of lager
● Hoeksensoren achter/binnenste sensoren achter:
De selectiehendel staat in stand R
■ Pop-updisplay Toyota Parking Assist-sensor
Blz. 478
Detectiebereik van de sensoren
1
2
3
4
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 455 Tuesday, May 11, 2021 9:32 AM

4565-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■
Detectie-informatie sensoren
●Het detectiegebied van de sensoren is beperkt tot het gebied rond de bumper van de
auto.
● Afhankelijk van de vorm van het obstakel en andere factoren kan de detectieafstand
korter worden of kan detectie onmogelijk zijn.
● Mogelijk worden obstakels niet gesignaleerd als deze zich te dicht bij de sensor
bevinden.
● Tussen het signaleren van een object en de weergave zit een kleine vertraging. Zelfs
wanneer u met een lage snelheid rijdt en u een obstakel te dicht nadert voordat het
display en de zoemer worden geactiveerd, worden het display en de zoemer moge-
lijk helemaal niet geactiveerd.
● Smalle paaltjes of objecten die lager zijn dan de sensor worden mogelijk niet
gesignaleerd wanneer u ze nadert, zelfs als ze eenmaal zijn gesignaleerd.
● Het kan moeilijk zijn om de geluidssignalen te horen als de audio-installatie hard
staat of als de luchtcirculatie van de airconditioning veel geluid produceert.
■ Waarschuwingsfu nctie obstakel
Wanneer een obstakel zich aan de zijkant van de auto op het traject van de auto bevindt
terwijl de auto naar voren of achteren rijdt, informeert deze functie de bestuurder m.b.v.
het display en de zoemer. (
Blz. 452, 454)
■ Signalering obstakels aan zijkanten
● Obstakels aan de zijkanten worden tijdens het rijden gesignaleerd door de zijkanten
te scannen met de zijsensoren. Herkende obstakels worden gedurende maximaal
ongeveer 2 minuten in het geheugen opgeslagen.
● Obstakels worden mogelijk niet aan de zijkanten gesignaleerd tot de scan is voltooid.
Nadat het contact AAN is gezet, wordt het scannen voltooid nadat er korte tijd met de
auto is gereden.
● Wanneer een obstakel, zoals een ander voertuig, een voetganger of een dier, door
de zijsensoren is gesignaleerd, blijft het systeem het obstakel mogelijk signaleren,
zelfs nadat het obstakel zich niet meer binnen het detectiegebied van de zijsensor
bevindt. Obstakel
Berekend traject auto
1
2
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 456 Tuesday, May 11, 2021 9:32 AM

4575-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
5
Rijden
■Als “Clean Parking Assist Sensor” (reinig Parking Assist-sensor) wordt weerge-
geven op het multi-informatiedisplay
Mogelijk is een sensor vuil of bedekt met sneeuw of ijs. Wanneer dit in zo'n geval van
de sensor wordt verwijderd, moet het systeem weer normaal werken.
Ook kan het gebeuren dat er een storing wordt weergegeven of een obstakel niet
wordt gesignaleerd doordat de sensor bij lage buitentemperaturen is bevroren. Als de
sensor is ontdooid, moet he t systeem weer normaal werken.
■ Als “Parking Assist Malfunction” (stori ng Parking Assist) wordt weergegeven op
het multi-informatiedisplay
Afhankelijk van de storing in de sensor, werkt het apparaat mogelijk niet normaal. Laat
de auto nakijken door een erkende Toyota -dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Persoonlijke voorkeursinstellingen
Instellingen (bijv. volume zoemer) kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen: Blz. 724)
■ Objecten die mogelijk niet goed wo rden gesignaleerd door het systeem
Door de vorm van het object kan de sensor het mogelijk niet signaleren. Let goed op
bij de volgende objecten:
● Kabels, hekken, touwen, enz.
● Katoen, sneeuw en andere materialen die geluidsgolven absorberen
● Zeer hoekige objecten
● Lage objecten
● Hoge obstakels waarbij het bovenste deel uitsteekt in de richting van uw auto
■ Situaties waarin het systeem mogelijk niet goed werkt
De staat van de auto en de omgeving kunnen van invloed zijn op de capaciteit van de
sensor om objecten correct te signaleren. Specifieke situaties waarin dit voor kan
komen ziet u hieronder.
● De sensor is bedekt met vuil, sneeuw, waterdruppels of ijs. (Het reinigen van de
sensoren zal het probleem oplossen.)
● De sensor is bevroren. (Het ontdooien van de sensor zal het probleem oplossen.)
Vooral bij lage buitentemperaturen kan het gebeuren dat er ten gevolge van een
bevroren sensor een abnormaal beeld te zien is op het display of dat objecten, zoals
een muur, niet worden gesignaleerd.
● De auto rijdt op een bijzonder hobbelige weg, op een helling, op grind of op gras.
●
Wanneer een sensor of de omgeving van een
sensor zeer heet of koud is.
