5767-1. Onderhoud en verzorging
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
WAARSCHUWING
■Water in de auto
● Mors geen vloeistof in de auto, zoals op de vloer, in de ventilatieopeningen van het
batterijpakket (tractiebatterij) of in de bagageruimte.
Anders kunnen het batterijpakket (tractiebatterij), elektrische onderdelen en
dergelijke defect raken of vlam vatten.
● Voorkom dat onderdelen of de bedrading van het airbagsysteem in het interieur nat
worden. ( Blz. 40)
Een elektrische storing kan ervoor zorgen dat de airbags worden geactiveerd of
niet op de juiste wijze werken, waardoor ernstig letsel kan ontstaan.
● Auto's met draadloze lader:
Laat de draadloze lader ( Blz. 557) niet nat worden. Als dat wel gebeurt, kan de
lader oververhit raken, wat kan leiden tot brandwonden of een elektrische schok,
waarbij ernstig letsel kan ontstaan.
■ Reinigen van het interieur (met name het dashboard)
Gebruik geen autowas of lakcleaner. Het dashboard kan in de voorruit worden
weerkaatst; hierdoor kan het gezichtsveld van de bestuurder worden belemmerd wat
een ernstig ongeval tot gevolg kan hebben.
OPMERKING
■Reinigingsmiddelen
● Gebruik de volgende reinigingsmiddelen niet, omdat ze verkleuring van het
interieur of strepen en beschadigingen van gelakte oppervlakken kunnen
veroorzaken:
• Behalve de stoelen: Organische reinigingsmiddelen zoals wasbenzine en
terpentine, alkalische of zuurhoudende middelen, textielverf en bleekmiddel
• Stoelen: Alkalische en zuurhoudende middelen, zoals thinner, wasbenzine en
alcohol
● Gebruik geen autowas of lakcleaner. Het dashboard of andere gelakte delen van
het interieur kunnen beschadigd raken.
■ Voorkomen van beschadiging van lederen bekleding
Neem de volgende voorzorgsmaatregelen in acht om beschadiging en vroegtijdige
slijtage van lederen bekleding te voorkomen:
● Verwijder stof en vuil onmiddellijk van de bekleding.
● Stel de auto niet langdurig bloot aan direct zonlicht. Parkeer uw auto in de
schaduw, vooral bij warm weer.
● Leg geen vinyl of plastic voorwerpen of artikelen die was bevatten op de bekleding,
aangezien ze bij hoge temperaturen in het interieur mogelijk aan het leer vast
blijven kleven.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 576 Tuesday, May 11, 2021 9:32 AM

6247-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Interieurfilter
Zet het contact UIT.
Controleer of de laadstekker niet is aangesloten. Gebruik de op afstand bedienbare
airconditioning niet tijdens de procedure.
Open het voorpassagiersportier.
Door het portier open te houden wordt plotseling in werking treden van de op
afstand bedienbare airconditioning voorkomen. (Blz. 536)
Open het dashboardkastje en
schuif de demper los.
Druk de nokken aan beide zijden
van het dashboardkastje in en
open het dashboardkastje lang-
zaam helemaal terwijl u het onder-
steunt.
Het interieurfilter moet regelmatig worden vervangen om de optimale
werking van de airconditioning te behouden.
Vervangen van het interieurfilter
1
2
3
4
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 624 Tuesday, May 11, 2021 9:32 AM

6257-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging
Til het volledig geopende dash-
boardkastje iets omhoog en trek
het richting de stoel om de onder-
zijde van het dashboardkastje los
te maken.
Oefen geen overmatige kracht uit wan-
neer het dashboardkastje niet loskomt
wanneer u er licht aan trekt. Trek het
dashboardkastje in plaats daarvan rich-
ting de stoel terwijl u de hoogte van het
dashboardkastje enigszins aanpast.
Verwijder de afdekkap van het fil-
ter.Ontgrendel de afdekkap van het filter.
Beweeg de afdekkap van het filter in de richting van de pijl en trek hem
los uit de klauwen.
Verwijder de filterhouder.
5
6
1
2
Auto's met linkse besturingAuto's met rechtse besturing
7
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 625 Tuesday, May 11, 2021 9:32 AM

6277-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging
OPMERKING
■Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig is.
Als de airconditioning zonder filter gebruikt wordt, kan het systeem beschadigd
raken.
■ Bij het verwijderen van het dashboardkastje
Volg altijd de voorgeschreven procedure voor het verwijderen van het dashboard-
kastje ( Blz. 624). Als het dashboardkastje wordt verwijderd zonder dat de voorge-
schreven procedure wordt gevolgd, kan het scharnier van het dashboardkastje
beschadigd raken.
■ Voorkomen van schade aan de afdekkap van het filter
Oefen bij het bewegen van de afdekkap van
het filter in de richting van de pijl om de beves-
tiging los te nemen, geen overmatige kracht
uit op de klauwen. Anders kunnen de klauwen
beschadigd raken. Auto's met linkse besturing
Auto's met rechtse besturing
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 627 Tuesday, May 11, 2021 9:32 AM

6357-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging

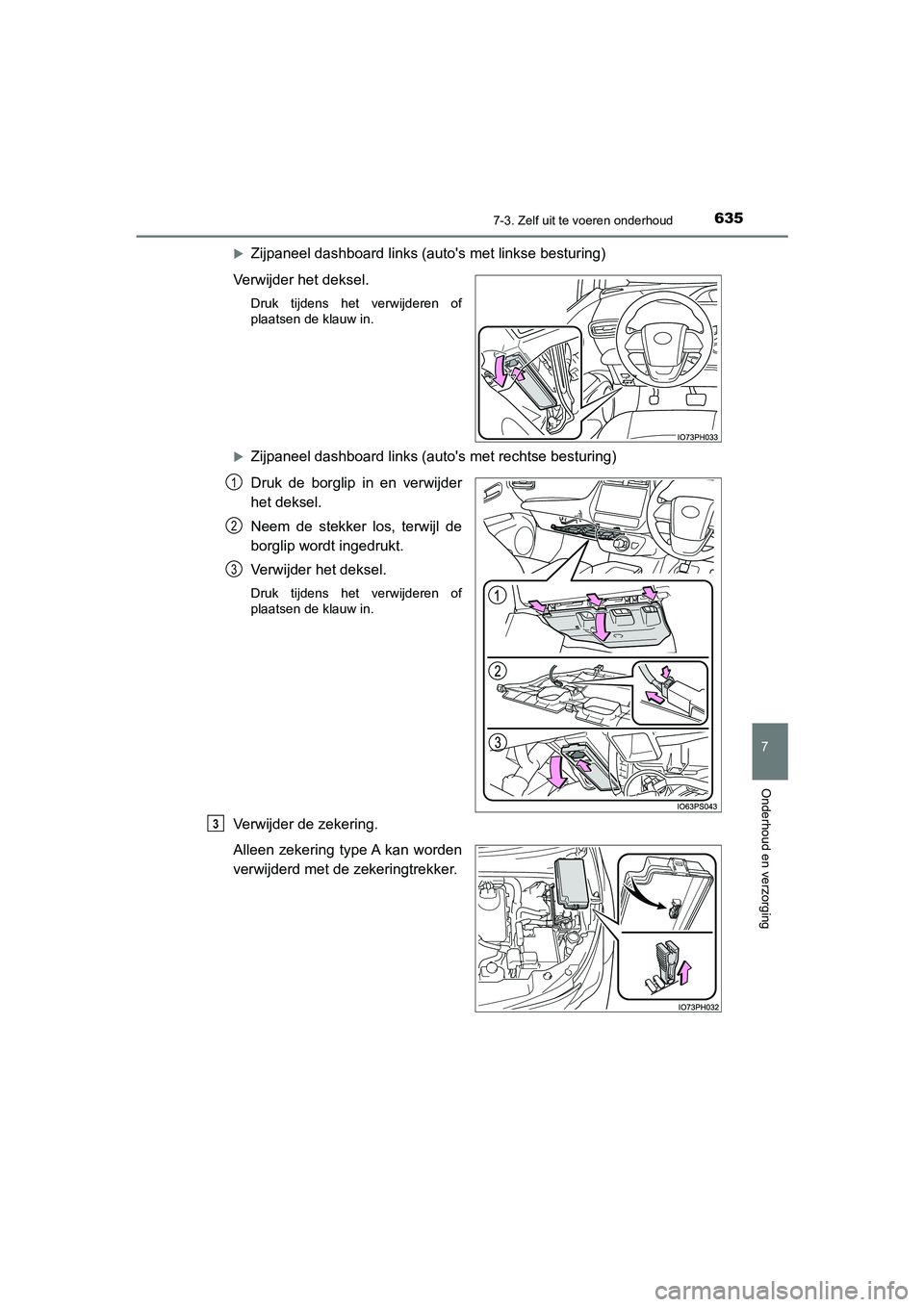

Zijpaneel dashboard links (auto's met linkse besturing)
Verwijder het deksel.
Druk tijdens het verwijderen of
plaatsen de klauw in.
Zijpaneel dashboard links (auto's met rechtse besturing)
Druk de borglip in en verwijder
het deksel.
Neem de stekker los, terwijl de
borglip wordt ingedrukt.
Verwijder het deksel.
Druk tijdens het verwijderen of
plaatsen de klauw in.
Verwijder de zekering.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
1
2
3
3
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 635 Tuesday, May 11, 2021 9:32 AM

7139-1. Specificaties
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
9
Voertuigspecificaties

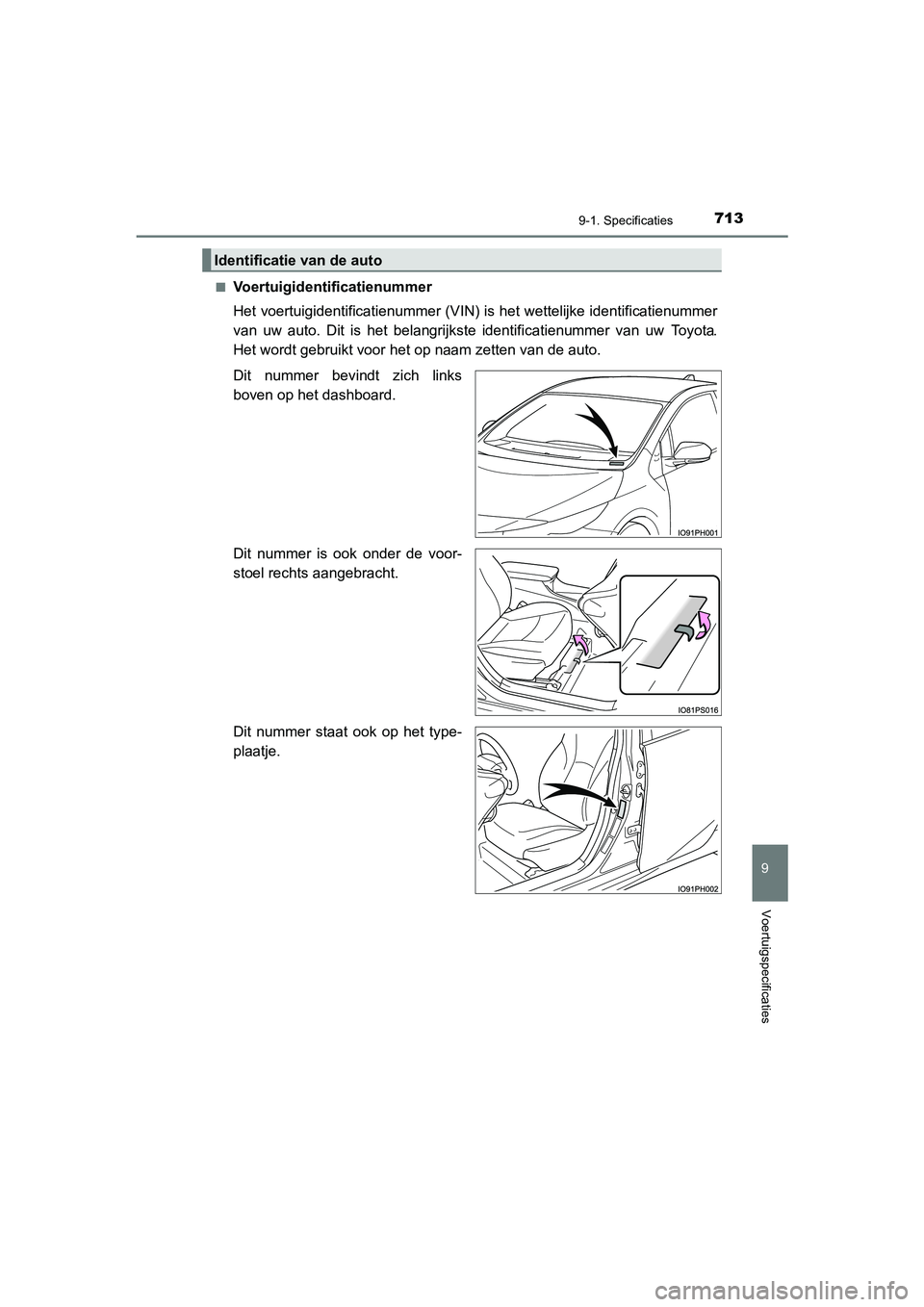

■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN) is het wettelijke identificatienummer
van uw auto. Dit is het belangrijkste identificatienummer van uw Toyota.
Het wordt gebruikt voor het op naam zetten van de auto.
Dit nummer bevindt zich links
boven op het dashboard.
Dit nummer is ook onder de voor-
stoel rechts aangebracht.
Dit nummer staat ook op het type-
plaatje.
Identificatie van de auto
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 713 Tuesday, May 11, 2021 9:32 AM

744Alfabetische index
Prius Plug-in Hybrid_OM_OM47E75E_(EE)Dagrijverlichting ...................... 338
Dagtellers ................................. 214
Dakconsole............................... 548
Dashboardkastje ...................... 545
Derde remlicht
Vervangen............................. 643
Display Dynamic Radar Cruise
Control met volledig
snelheidsbereik................... 401
Energiemonitor.............. 223, 262
Head-up display .................... 255
Hoofdscherm......................... 212
LTA (Lane Tracing Assist) .... 388
Multi-informatiedisplay .......... 220
Parking Support Brake-functie ...................... 469
Pre-Crash-waarschuwing...... 369
RCTA-signaleringsscherm .... 423
Rij-informatie ......................... 222
RSA (Road Sign Assist) ........ 396
S-IPA (Simple Intelligent
Parking Assist-systeem) ..... 478
Toyota parking assist-
sensor ................................. 451
Waarschuwingsmeldingen .... 665
Draadloze lader ........................ 557
Dynamic Radar Cruise
Control Dynamic Radar Cruise
Control met volledig
snelheidsbereik................... 401
Dynamic Radar Cruise
Control met volledig
snelheidsbereik ..................... 401 ECB (elektronisch
geregeld remsysteem) .......... 509
ECO-rijmodus .......................... 418
Elektrisch bedienbare ruiten .. 303 Aan portierslot gekoppelde
werking ruiten ..................... 305
Bediening .............................. 303
Blokkeerschakelaar ruitbediening ....................... 303
Klembeveiliging..................... 304
Knelbeveiliging...................... 304
Elektrische
stuurbekrachtigi ng (EPS) ..... 510
Functie .................................. 510
Waarschuwingslampje .......... 658
Elektromotor (tractiemotor) ...... 84 Plaats ...................................... 84
Specificatie ........................... 715
Elektronisch geregeld remsysteem (ECB) ................ 509
Elektronische sleutel............... 268
Als de elektronische sleutel niet goed werkt ................... 693
Batterij vervangen ................. 631
Energiebesparende functie ... 285
Energiemonitor ................ 223, 262
EPS (elektrische stuurbekrachtiging) .............. 510 Functie .................................. 510
Waarschuwingslampje .......... 658
EV City-modusschakelaar ........ 88
EV-modus ................................... 85
Extended Headlight Lighting-systeem .................. 338
Extra opbergvakken ................ 548
Fleshouders ............................. 547
