2021 TOYOTA PRIUS zvedák

7017-2. Postupy v případě nouze
PRIUS_OM_OM47E11CZ_(EE)
7
Když nastanou potíže
Vozidla s plnohodnotným rezervním kolem
Klika zvedáku
Klíč na matice kol
Rezervní kolo
Tažné oko
Zvedák
1
2
3
4
5

7027-2. Postupy v případě nouze
PRIUS_OM_OM47E11CZ_(EE)
VÝSTRAHA
■Použití zvedáku
Dodržujte následující pokyny.
Nesprávné použití zvedáku může způsobit, že vozidlo náhle spadn e ze zve-
dáku, což může vést k smrtelnému nebo vážnému zranění.
● Pro výměnu kola s defektem používejte pouze zvedák dodávaný s tímto
vozidlem.
Nepoužívejte ho na jiná vozidla a nepoužívejte jiné zvedáky pro výměnu
kol na tomto vozidle.
● Nezvedejte vozidlo, pokud je někdo uvnitř.
● Nepoužívejte zvedák k žádným jiným účelům, než k výměně kol nebo
montáži a demontáži sněhových řetězů.
● Nedávejte žádnou část těla pod vozidlo, když je podepřeno zvedákem.
● Když je vozidlo podepřeno zvedákem, nestartujte hybridní systém ani ne-
popojíždějte s vozidlem.
● Když zvedáte vozidlo, nedávejte žádné předměty na nebo pod zvedák.
● Nezvedejte vozidlo do větší výšky, než která je potřeba pro výměnu kola.
● Použijte montážní stojan, pokud je nutné se dostat pod vozidlo.
● Když vozidlo spouštíte dolů, ujistěte se, že v blízkosti vozidla nikdo není.
Pokud jsou v blízkosti osoby, před spuštěním je ústně varujte.
● Umístěte zvedák řádně na místo určené
ke zvedání. ( S. 706)

7037-2. Postupy v případě nouze
PRIUS_OM_OM47E11CZ_(EE)
7
Když nastanou potíže
Zatáhněte kličku nahoru, abyste
otevřeli podlahovou desku.
Zajistěte podlahovou desku po-
užitím háčků na tašku.
( S. 553)
Odpojte upínací řemínek a vy-
jměte zvedák ven.
Vyjmutí zvedáku
1
2
3

7067-2. Postupy v případě nouze
PRIUS_OM_OM47E11CZ_(EE)
Otáčejte částí zvedáku ru-
kou, až se střed části zvedáku
s drážkou dotkne středu zveda-
cího místa.
Smontujte kliku zvedáku a klíč
na matice kol - viz obrázek.
Zvedejte vozidlo, až se kolo
mírně zvedne nad zem.
Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi,
položte ho vnější stranou nahoru,
aby se nepoškodil jeho povrch.
Zvedací místo
4A
5
6
7

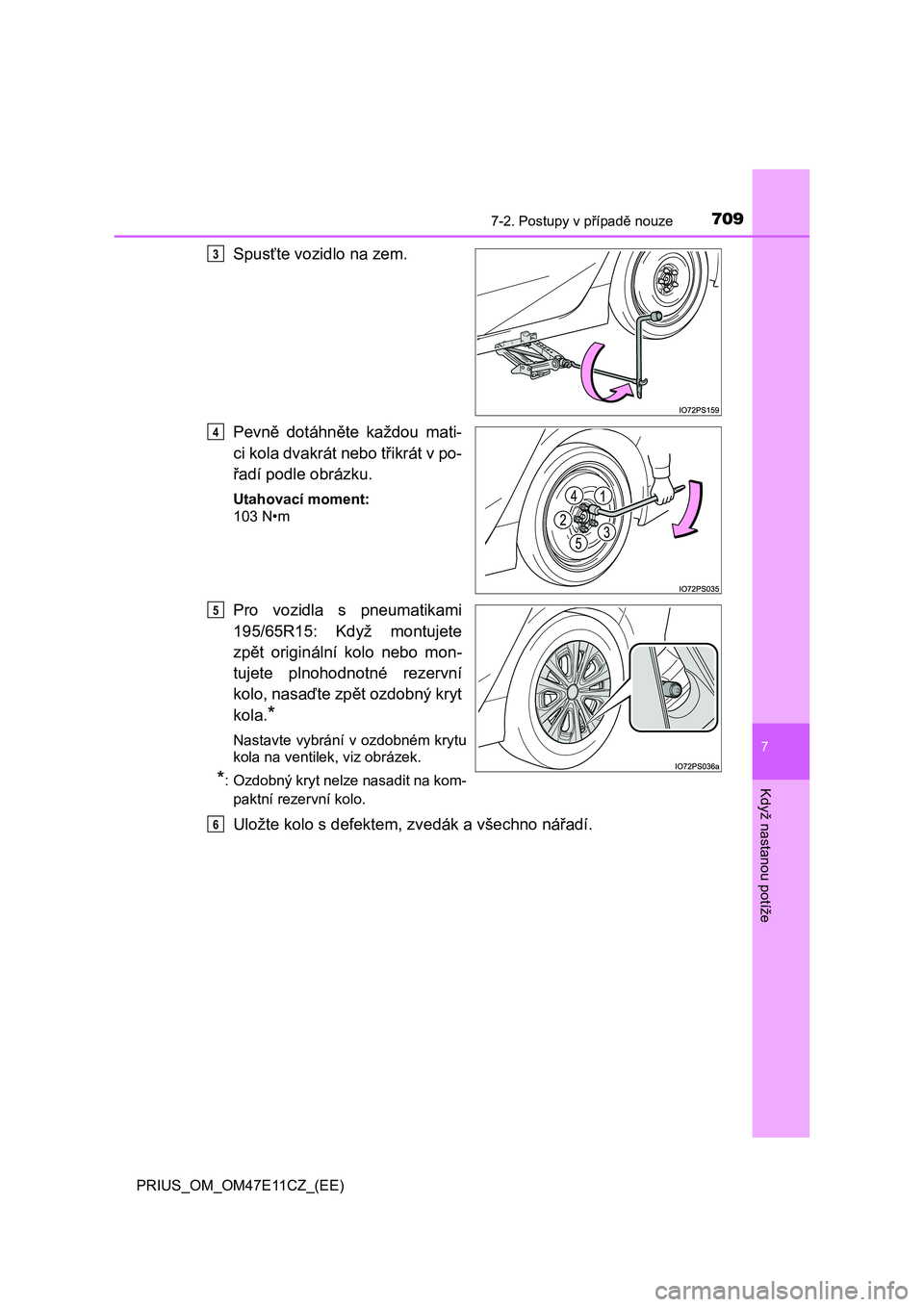

7097-2. Postupy v případě nouze
PRIUS_OM_OM47E11CZ_(EE)
7
Když nastanou potíže
Spusťte vozidlo na zem.
Pevně dotáhněte každou mati-
ci kola dvakrát nebo třikrát v po-
řadí podle obrázku.
Utahovací moment:
103 N•m
Pro vozidla s pneumatikami
195/65R15: Když montujete
zpět originální kolo nebo mon-
tujete plnohodnotné rezervní
kolo, nasaďte zpět ozdobný kryt
kola.*
Nastavte vybrání v ozdobném krytu
kola na ventilek, viz obrázek.
*: Ozdobný kryt nelze nasadit na kom-
paktní rezervní kolo.
Uložte kolo s defektem, zvedák a všechno nářadí.
3
4
5
6

7107-2. Postupy v případě nouze
PRIUS_OM_OM47E11CZ_(EE)
■Kompaktní rezervní kolo (je-li ve výbavě)
● Kompaktní rezervní kolo je označeno štítkem "TEMPORARY USE ONLY"
(Pouze pro dočasné použití) na boku pneumatiky.
Kompaktní rezervní kolo používejte dočasně a pouze v případě no uze.
● Nezapomeňte kontrolovat tlak huštění v pneumatice kompaktního rezervní-
ho kola. ( S. 745)
■ Když používáte kompaktní rezervní kolo (vozidla s výstražným systémem
tlaku pneumatik)
Protože kompaktní rezervní kolo není vybaveno ventilkem a vysíl ačem vý-
stražného systému tlaku pneumatik, nízký tlak huštění rezervníh o kola nebu-
de signalizován pomocí výstražného systému tlaku pneumatik. Tak é když
vyměníte kompaktní rezervní kolo po rozsvícení výstražné kontro lky tlaku
pneumatik, kontrolka zůstane rozsvícená.
■ Když je namontováno kompaktní rezervní kolo (je-li ve výbavě)
Výška vozidla se při jízdě s kompaktním rezervním kolem může sn ížit, ve
srovnání s jízdou se standardními koly.
■ Pokud máte defekt přední pneumatiky na silnici pokryté sněhem nebo
ledem (vozidla s kompaktním rezervním kolem)
Nasaďte kompaktní rezervní kolo na místo jednoho ze zadních kol vozidla.
Proveďte následující kroky a nasaďte sněhové řetězy na přední k ola:
Vyměňte zadní kolo za kompaktní rezervní kolo.
Vyměňte přední kolo s defektem za kolo demontované ze zadní čás ti vozi-
dla.
Nasaďte sněhové řetězy na přední kola.
■ Zvedací místo
■ Uložení zvedáku
Značka označující zvedací místo je vyra-
žena na spodní straně vozidla.
Umístěte zvedák stejným směrem, jako
na značce vedle úložného prostoru.
1
2
3

7117-2. Postupy v případě nouze
PRIUS_OM_OM47E11CZ_(EE)
7
Když nastanou potíže
■Certifikace pro zvedák

7127-2. Postupy v případě nouze
PRIUS_OM_OM47E11CZ_(EE)
VÝSTRAHA
■Když používáte kompaktní rezervní kolo (je-li ve výbavě)
● Pamatujte, že vaše dodané rezervní kolo je speciálně určeno pro použití
na vašem vozidle. Nepoužívejte vaše rezervní kolo na jiném vozi dle.
● Nepoužívejte více než jedno kompaktní rezervní kolo současně.
● Co nejdříve vyměňte rezervní kolo za standardní kolo.
● Vyhýbejte se náhlé akceleraci, prudkému zatáčení, náhlému brzdění a řa-
zení, které způsobí náhlé brzdění motorem.
■ Když je namontováno kompaktní rezervní kolo (je-li ve výbavě)
Rychlost vozidla nemusí být správně detekována a následující sy stémy ne-
musí fungovat správně:
Následující systém nejen že nemůže být plně využíván, ale může také ne-
gativně ovlivnit komponenty hnacího ústrojí:
• E-Four (Elektrický systém pohonu čtyř kol) (modely AWD)*
*: Je-li ve výbavě
■ Omezení rychlosti při použití kompaktního rezervního kola (je-li ve vý-
bavě)
Když je na vozidle namontováno kompaktní rezervní kolo, nejezdě te rych-
lostí vyšší než 80 km/h.
Kompaktní rezervní kolo není určeno pro jízdu vysokou rychlostí . Nedodr-
žení tohoto pokynu může vést k nehodě s následky smrtelného neb o váž-
ného zranění.
■ Po použití nářadí a zvedáku
Před jízdou se ujistěte, že veškeré nářadí a zvedák jsou bezpeč ně na svém
místě uložení, abyste snížili možnost zranění osob při nehodě n ebo náhlém
zabrzdění.
• ABS a brzdový asistent
•VSC
•TRC
•EPS
• AHB (Automatická dálková světla)*
• PCS (Předkolizní systém)*
• LTA (Asistent sledování jízdy
v jízdních pruzích)*
• Adaptivní tempomat s plným rych-
lostním rozsahem*
• Tempomat*
• BSM (Sledování slepého úhlu)*
• Parkovací asistent*
• Funkce PKSB (Brzda pro usnad-
nění parkování)*
• Systém jednoduchého inteligent-
ního parkovacího asistenta*
• Parkovací kamera*
• Navigační systém*
• Panoramatická kamera*
