3304-5. Uso dei sistemi di assistenza alla guida
HILUX_OM_OM71337L_(EL)
Un cicalino suona quando i sensori si attivano.
QQuando viene rilevato un oggetto davanti o dietro il veicolo
O Il cicalino suona più velocemente man mano che il veicolo si avvicina a un
oggetto.
Quando il veicolo raggiunge la distanza dall’oggetto indicata di seguito, il
cicalino suona di continuo.
• Sensore angolare anteriore: circa 35 cm
• Sensore angolare posteriore: circa 40 cm
• Sensore centrale posteriore: Circa 60 cm
O Se vengono rilevati 2 o più oggetti contemporaneamente, il cicalino reagi-
sce all’oggetto più vicino.

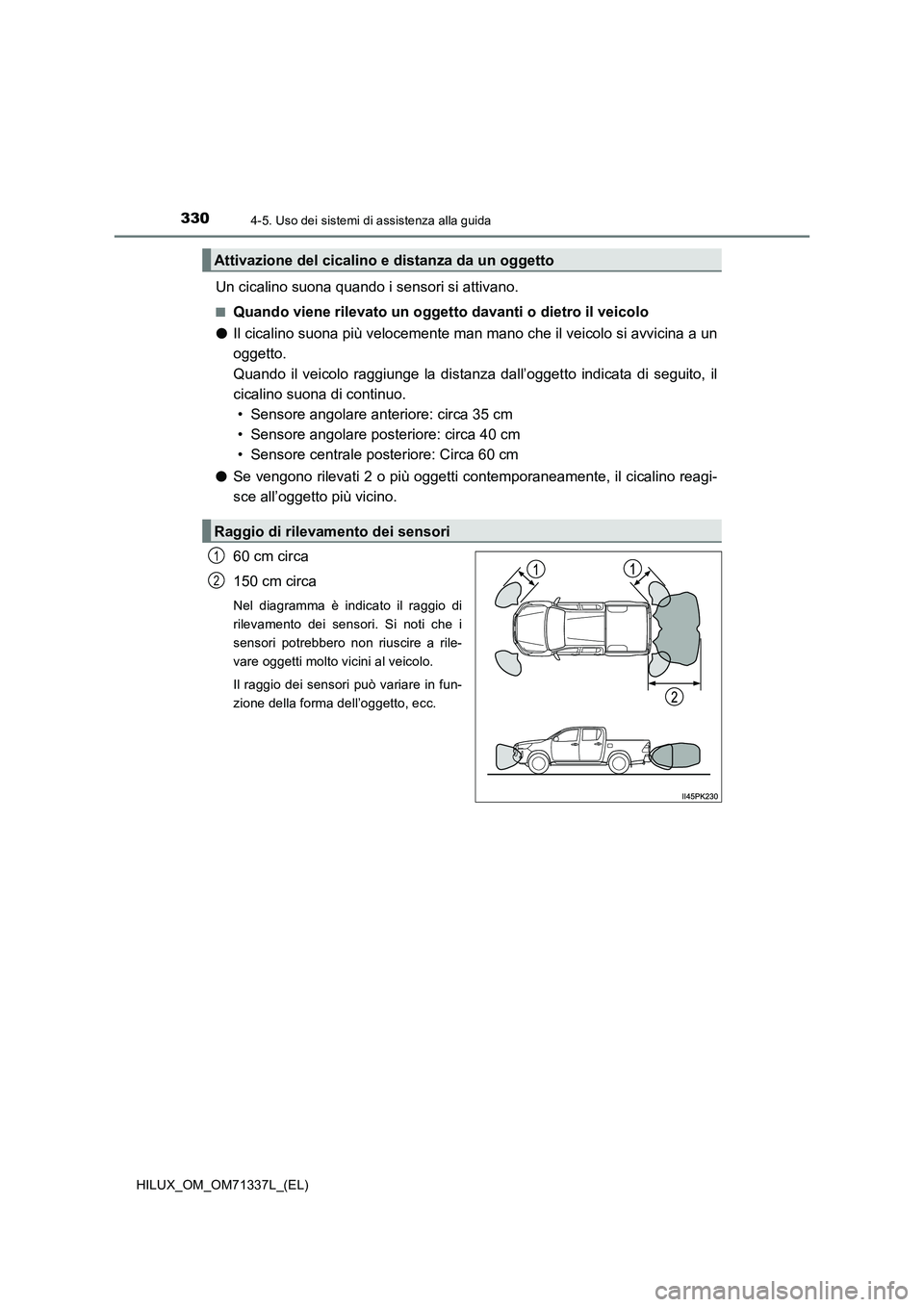

60 cm circa
150 cm circa
Nel diagramma è indicato il raggio di
rilevamento dei sensori. Si noti che i
sensori potrebbero non riuscire a rile-
vare oggetti molto vicini al veicolo.
Il raggio dei sensori può variare in fun-
zione della forma dell’oggetto, ecc.
Attivazione del cicalino e distanza da un oggetto
Raggio di rilevamento dei sensori
1
2
