2021 TOYOTA GR YARIS Bruksanvisningar (in Swedish)

167
4
Yaris OM52L09SE
4-5. Använda förarstödsystem
Körning
• Gäller region A: När du svänger till höger/vänster och en fotgängare när-
mar sig bakifrån eller på sidan av din
bil
lGäller region A: Förutom ovanstående
aktiveras eventuellt inte den aktiva
styrassistansen i vissa situationer,
såsom följande.
• Gäller region A: Om de vita (gula) kör- fältslinjerna är svåra att se, t.ex. om
de är svaga, går isär/ihop, eller om
något skuggar dem
• Gäller region A: Om körfältet är bre- dare eller smalare än normalt
• Gäller region A: Om vägytan täcks av ett ljust och mörkt mönster, t.ex. orsa-
kat av vägarbeten
• Gäller region A: Om en fotgängare detekteras nära din bils mittlinje
• Gäller region A: Nä r föremålet är för
nära
• Gäller region A: Om utrymmet att styra bilen in i är varken tillräckligt
eller tomt
• Gäller region A: Om det finns mötande fordon
• Gäller region A: Om VSC-funktionen är aktiv
lI några situationer, som följande,
erhålls eventuellt inte tillräcklig broms-
kraft eller styrkraft (region A) vilket
hindrar systemet från att fungera på
rätt sätt:
• Om bromsfunktionerna inte kan
arbeta fullt ut, t.ex. om delarna i
bromssystemet är extremt kalla,
extremt heta eller våta
• Om underhållet av bilen är eftersatt (bromsar eller däck är utslitna,
däcktrycket är felaktigt osv.)
• När fordonet körs på en grusväg eller annat halt vägunderlag
• När det finns djupa hjulspår på väg-
ytan.
• Vid körning på bergsväg
• Vid körning på väg som har backar till höger eller vänster
nOm VSC stängs av
lOm VSC stängs av ( sid. 217) inak-
tiveras även bromsassistansen och
bromsfunktionen i det aktiva krock-
skyddet.
lVarningslampan PCS tänds och ”VSC
Turned OFF Pre-Collision Brake Sys-
tem Unavailable” (VSC avstängt Aktivt
krockskydd ej tillgängligt) visas på
informationsdisplayen.
OM52L09SE.book Page 167 Monday, January 4, 2021 5:46 PM

168
Yaris OM52L09SE
4-5. Använda förarstödsystem
*: I förekommande fall
När du kör på en väg som har tyd-
liga vita (gula) körfältsmarkeringar
varnar LTA-systemet föraren om
bilen ser ut att avvika från sitt kör-
fält eller sin kurs
*. Det kan även
vrida ratten något för att undvika att
bilen avviker från sitt körfält eller sin
kurs
*. Medan den aktiv farthållaren
med radar är aktiverad vrider dess-
utom systemet ratten för att behålla
bilens läge i körfältet.
LTA -systemet känner av vita (gula)
körfältsmarkeringar eller en rikt-
ning
* med frontkam eran. Det kän-
ner även av framförvarande fordon
med frontkameran och radar.
*: Gränsen mellan asfalt och vägkan- ten, t.ex. gräs, jord eller vägkant
LTA (Linjeavkännare)*
Sammanfattning
av funktioner
VARNING
nInnan du använder LTA-systemet
lFörlita dig inte enbart på LTA-syste-
met. LTA-systemet kör inte bilen
automatiskt, inte heller minskar den
uppmärksamhet som förarens
måste ge området framför bilen.
Föraren måste alltid ta fullt ansvar
för säker körning genom att vara
mycket uppmärksam på förhållan-
dena runt bilen och använda ratten
för att korrigera bilens körriktning.
Föraren måste också ta tillräckligt
långa raster när trötthet ger sig till
känna, t.ex. på långkörningar.
lUndlåtelse att vidta lämpliga köråt-
gärder och ge körningen full upp-
märksamhet kan leda till leda till en
olycka som kan resultera i svåra
eller livshotande skador.
nSituationer som är olämpliga för
LTA-systemet
I följande situationer ska du stänga av
systemet med LTA-knappen. I annat
fall kan det leda till en olyckshändelse
som kan resultera i svåra eller livsho-
tande skador.
lBilen körs på underlag som är halt
på grund av regn, snö, köldgrader,
etc.
lBilen körs på snötäckt väg.
lVita (gula) körfältsmarkeringar är
svåra att se på grund av regn, snö,
dimma, damm, etc.
lBilen körs på tillfälligt eller begrän-
sat körfält på grund av byggnadsar-
bete.
lBilen körs i ett byggnationsområde.
lReservhjul, snökedjor, etc., är mon-
terade.
lOm däcken är mycket slitna eller
om lufttrycket i däcken är lågt.
OM52L09SE.book Page 168 Monday, January 4, 2021 5:46 PM

169
4
Yaris OM52L09SE
4-5. Använda förarstödsystem
Körning
VARNING
lOm du kör med släp, eller vid bärg-
ning i nödsituationer
nUndvik funktionsstörning i LTA-
systemet och att det används av
misstag
lGör inga anpassningar av strålkas-
tarna och placera inga dekaler på
strålkastarnas yta.
lGör ingen ändring i bilens fjädring.
Om delar behöver bytas i hjulupp-
hängningen ska du kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med mot svarande kvalifi-
kationer och utrustning.
lMontera eller placera inga föremål
på motorhuv eller grill. Montera inte
heller grillskydd (viltskydd eller
dylikt).
lOm vindrutan måste repareras ska
du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
nFörhållanden då funktioner even-
tuellt inte fung erar på rätt sätt
I följande situationer fungerar eventu-
ellt inte funktionerna på rätt sätt och
bilen kan avvika från körfältet. Kör
säkert genom att alltid vara uppmärk-
sam på omgivningen och använd rat-
ten för att korrigera bilens riktning
utan att du enbart fö rlitar dig på funk-
tionerna.
lNär uppföljningskörningen visas
( sid. 173) och det framförva-
rande fordonet byter fil. (Din bil kan
eventuellt följa det framförvarande
fordonet och också byta fil.)
lNär en display för uppföljningskör-
ning visas ( sid. 173) och framför-
varande fordon vinglar. (Din bil kan
eventuellt kränga på samma sätt
och avvika från körfältet.)
lNär uppföljningskörningen visas
( sid. 173) och det framförva-
rande fordonet avviker från sitt kör-
fält. (Din bil kan eventuellt följa det
framförvarande fordonet och också
byta fil.)
lNär uppföljningskörningen visas
( sid. 173) och det framförva-
rande fordonet körs extremt nära
vänstra/högra körfältslinjen. (Din bil
kan eventuellt följa det framförva-
rande fordonet och också byta fil.)
lBilen körs i en snäv kurva.
lFöremål eller mönster som kan
misstas för vita (gula) körfältsmar-
keringar finns vid sidan av vägen
(räcken, reflekterande stolpar, etc.).
OM52L09SE.book Page 169 Monday, January 4, 2021 5:46 PM

170
Yaris OM52L09SE
4-5. Använda förarstödsystem
VARNING
lBilen körs där vägen delar sig,
vägar går samman, etc.
lMärken efter asfaltreparation, vita
(gula) markeringar, etc. finns på
grund av vägarbeten.
lDet förekommer skuggor på vägen
som löper parallellt med, eller
täcker, de vita (gula) linjerna.
lBilen körs ett område utan vita
(gula) körfältsmarkeringar, t.ex.
framför en vägtull, en biljettkontroll,
eller vid en vägkorsning.
lDe vita (gula) körfältsmarkeringarna
är trasiga, det förekommer upp-
höjda kantmarkeringar eller stenar.
lDe vita (gula) körfältsmarkeringarna
syns inte eller är svåra att upptäcka
på grund av sand, etc.
lBilen körs på vägbana som blivit våt
av regn, stillastående vatten, etc.
lKörfältsmarkeringar är gula (som
kan vara svårare at t upptäcka än de
som är vita).
lDe vita (gula) körfältsmarkeringarna
löper tvärs över trottoarkant, etc.
lBilen körs på en ljus yta, t.ex.
betong.
lOm vägkanten inte är tydlig eller
rak.
lBilen körs på yta som är ljus på
grund av reflekterande ljus, etc.
lBilen körs i ett område där ljusets
styrka plötsligt ändras, t.ex. vid
infart i och utfart från tunnlar
lLjus från mötande fordons strålkas-
tare, solen, etc, lyser in i kameran.
lBilen körs på en sluttning.
lBilen körs på en väg som lutar åt
höger eller vänster, eller på en
slingrande väg.
lBilen körs på en obelagd eller
ojämn väg.
lKörfältet är extremt brett eller smalt.
lBilen lutar starkt om den är tungt
lastad med bagage, eller har felak-
tigt lufttryck i däcken.
lAvståndet till framförvarande fordon
är mycket kort.
lBilen rör sig uppåt och nedåt under
körning på grund av vägens skick
(dåliga vägar, eller skarvar i vägen).
lVid körning i en tunnel eller i mörker
med strålkastarna släckta eller om
en strålkastare är svag på grund av
att den är felriktad eller glaset är
smutsigt.
lBilen träffas av en sidvind.
OM52L09SE.book Page 170 Monday, January 4, 2021 5:46 PM

171
4
Yaris OM52L09SE
4-5. Använda förarstödsystem
KörningnKörfilsvarning, funktion
Om systemet bedömer att bilen hål-
ler på att lämna sitt körfält eller rikt-
ning
*, visas en varn ing på informa-
tionsdisplayen och en varnings-
summer hörs för att påkalla föra-
rens uppmärksamhet.
Om varningssummern hörs ska du
kontrollera omgivningen kring din bil
och försiktigt vrida ratten för att styra
bilen tillbaka till mitten av körfältet.
Modeller med BSM: När systemet
bedömer att bilen kan komma att
avvika från sitt körfält och att sannolik-
heten av en kollision med ett fordon
som kör om i närliggande körfält är hög
aktiveras körfilsvarningen även om blin-
kers används.
*: Gränsen mellan asfalt och vägkan- ten, t.ex. gräs, jord eller vägkant
nStyrassistans
Om systemet fastställer att bilen
håller på att lämna sitt körfält eller
kurs
*, assisterar det efter behov
genom att ge ratten små vridningar
under kort tid för att hålla kvar bilen
i sitt körfält.
Modeller med BSM: När systemet
bedömer att bilen kan komma att
avvika från sitt körfält och att sannolik-
heten av en kollision med ett fordon
som kör om i närliggande körfält är hög
aktiveras styrassistansen även om kör-
riktningsvisarna används.
*: Gränsen mellan asfalt och vägkan- ten, t.ex. gräs, jord eller vägkant
VARNING
lBilen påverkas av en sidovind från
ett fordon som körs i närliggande
körfält.
lBilen har just gjort filbyte eller kört
tvärs över en korsning.
lDäck med olika stru ktur, tillverk-
ning, varumärke eller däckmönster
används.
lOm andra däck än de som specifi-
ceras är monterade på bilen.
lVinterdäck är monterade.
lBilen körs i extremt hög hastighet.
Funktioner i LTA-systemet
OM52L09SE.book Page 171 Monday, January 4, 2021 5:46 PM

172
Yaris OM52L09SE
4-5. Använda förarstödsystem
nVingelvarning, funktion
Om bilen kränger inom sitt körfält
hörs varningssummern och ett
meddelande visas på informations-
displayen för att påkalla förarens
uppmärksamhet.
nKörfältsassistans, funktion
Den här funktionen är länkad till
den aktiva farthållaren och ger
assistans, efter behov, genom att
vrida ratten för att hålla bilen i sitt
körfält.
När den aktiva farthållaren inte är akti-
verad fungerar inte funktionen för kör-
fältsassistans.
I situationer när de vita (gula) kör-
fältslinjerna är svåra att se eller inte är
synliga alls, t.ex. i bilköer, aktiveras den
här funktionen för att hjälpa bilen följa
ett framförvarande fordon genom att
övervaka det fordonets position.
OM52L09SE.book Page 172 Monday, January 4, 2021 5:46 PM

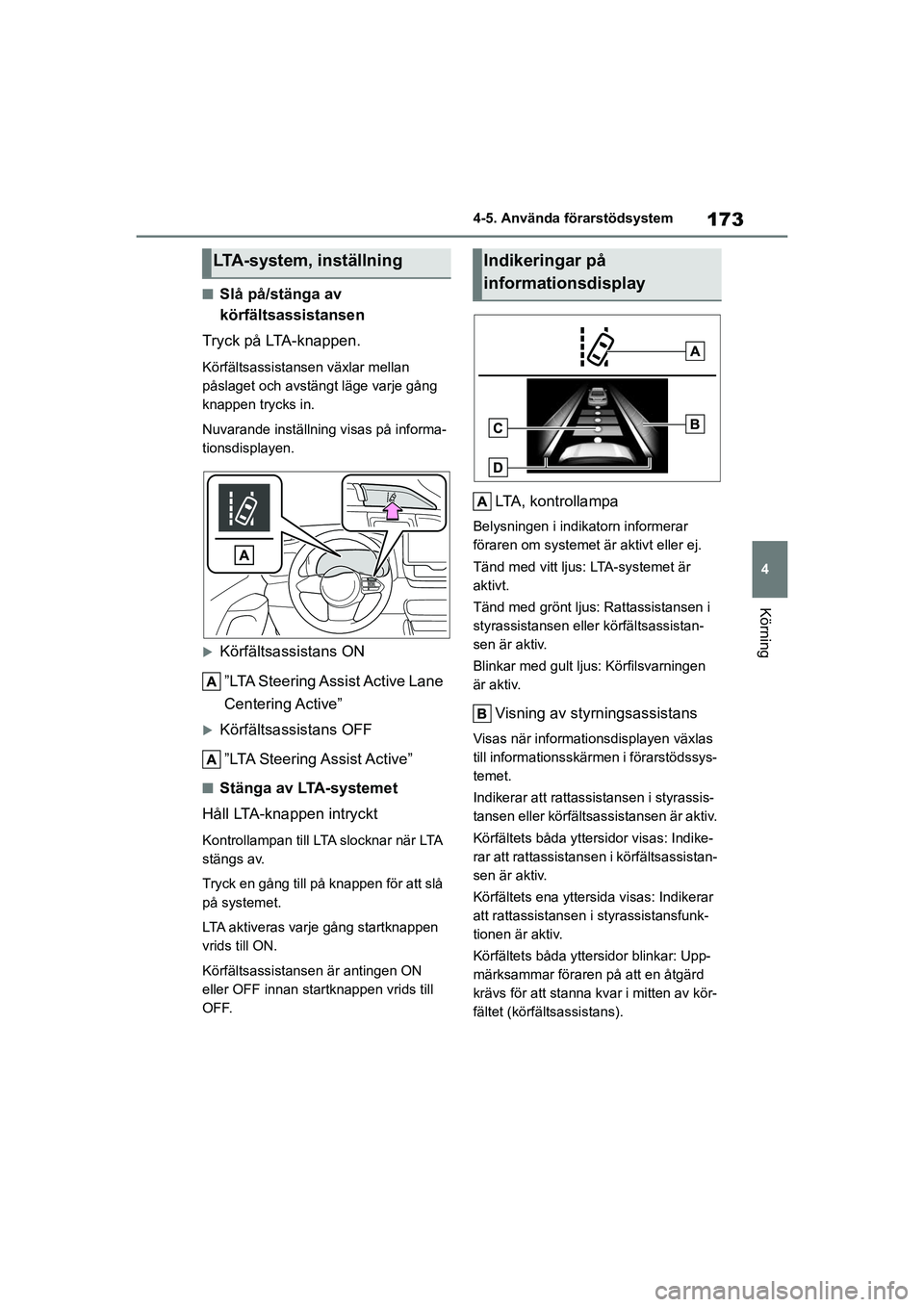

173
4
Yaris OM52L09SE
4-5. Använda förarstödsystem
Körning
nSlå på/stänga av
körfältsassistansen
Tryck på LTA-knappen.
Körfältsassistansen växlar mellan
påslaget och avstängt läge varje gång
knappen trycks in.
Nuvarande inställnin g visas på informa-
tionsdisplayen.
Körfältsassistans ON
”LTA Steering Assist Active Lane
Centering Active”
Körfältsassistans OFF”LTA Steering Assist Active”
nStänga av LTA-systemet
Håll LTA-knappen intryckt
Kontrollampan till LTA slocknar när LTA
stängs av.
Tryck en gång till på knappen för att slå
på systemet.
LTA aktiveras varje gång startknappen
vrids till ON.
Körfältsassistansen är antingen ON
eller OFF innan startknappen vrids till
OFF.
LTA, kontrollampa
Belysningen i indikatorn informerar
föraren om systemet är aktivt eller ej.
Tänd med vitt ljus: LTA-systemet är
aktivt.
Tänd med grönt ljus: Rattassistansen i
styrassistansen eller körfältsassistan-
sen är aktiv.
Blinkar med gult ljus: Körfilsvarningen
är aktiv.
Visning av styrningsassistans
Visas när informationsdisplayen växlas
till informationsskärmen i förarstödssys-
temet.
Indikerar att rattassistansen i styrassis-
tansen eller körfältsassistansen är aktiv.
Körfältets båda ytters idor visas: Indike-
rar att rattassistansen i körfältsassistan-
sen är aktiv.
Körfältets ena yttersida visas: Indikerar
att rattassistansen i styrassistansfunk-
tionen är aktiv.
Körfältets båda yttersidor blinkar: Upp-
märksammar föraren på att en åtgärd
krävs för att stanna kvar i mitten av kör-
fältet (körfältsassistans).
LTA-system, inställningIndikeringar på
informationsdisplay
OM52L09SE.book Page 173 Monday, January 4, 2021 5:46 PM

174
Yaris OM52L09SE
4-5. Använda förarstödsystem
Visning av uppföljningskörning
Visas när informationsdisplayen växlas
till informationsskärmen i förarstödssys-
temet.
Indikerar att styrassistansen i körfält-
sassistansen är aktiv genom att den
övervakar det framförvarande fordonets
position.
När uppföljningskörningen visas, om
det framförvarande fordonet rör sig kan
din bil röra sig på samma sätt. Var alltid
uppmärksam på din omgivning och
använd ratten när det behövs för att
korrigera kursen för bilen och säker-
ställa säkerheten.
Funktionen körfilsvarning,
display
Visas när informationsdisplayen växlas
till informationsskä rmen i förarstödssys-
temet.
Ytan innanför visade linjer är vit
Indikerar att systemet känner av
vita (gula) linjer eller en riktning
*.
Om bilen lämnar si tt körfält blinkar
de vita linjerna, som visas på bilens
sida, med orange sken.
Ytan innanför visade linjer är
svart
Indikerar att systemet inte kan
känna av vita (gula) linjer, eller en
riktning
* eller att det har stängts av
tillfälligt.
*: Gränsen mellan asfalt och vägkan- ten, t.ex. gräs, jord eller vägkant
OM52L09SE.book Page 174 Monday, January 4, 2021 5:46 PM
