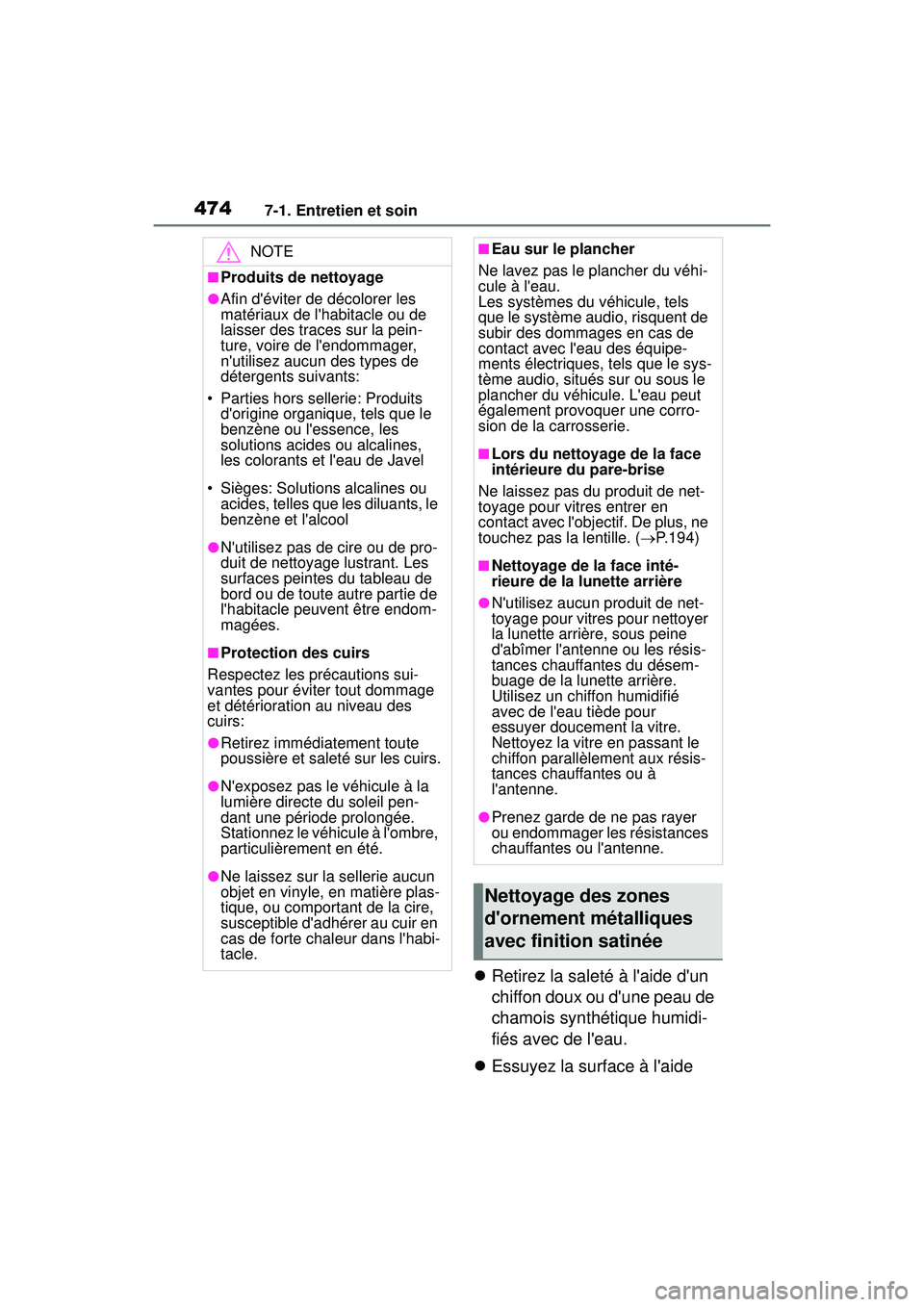

4747-1. Entretien et soin
COROLLA H/B_D
Retirez la saleté à l'aide d'un
chiffon doux ou d'une peau de
chamois synthétique humidi-
fiés avec de l'eau.
 Essuyez la surface à l'aide
NOTE
■Produits de nettoyage
●Afin d'éviter de décolorer les
matériaux de l'habitacle ou de
laisser des traces sur la pein-
ture, voire de l'endommager,
n'utilisez aucun des types de
détergents suivants:
• Parties hors sellerie: Produits d'origine organique, tels que le
benzène ou l'essence, les
solutions acides ou alcalines,
les colorants et l'eau de Javel
• Sièges: Solutions alcalines ou acides, telles que les diluants, le
benzène et l'alcool
●N'utilisez pas de cire ou de pro-
duit de nettoyage lustrant. Les
surfaces peintes du tableau de
bord ou de toute autre partie de
l'habitacle peuvent être endom-
magées.
■Protection des cuirs
Respectez les précautions sui-
vantes pour éviter tout dommage
et détérioration au niveau des
cuirs:
●Retirez immédiatement toute
poussière et sale té sur les cuirs.
●N'exposez pas le véhicule à la
lumière directe du soleil pen-
dant une période prolongée.
Stationnez le véhicule à l'ombre,
particulièrement en été.
●Ne laissez sur la sellerie aucun
objet en vinyle, en matière plas-
tique, ou comportant de la cire,
susceptible d'adhérer au cuir en
cas de forte chaleur dans l'habi-
tacle.
■Eau sur le plancher
Ne lavez pas le plancher du véhi-
cule à l'eau.
Les systèmes du véhicule, tels
que le système audio, risquent de
subir des dommages en cas de
contact avec l'eau des équipe-
ments électriques, tels que le sys-
tème audio, situés sur ou sous le
plancher du véhicule. L'eau peut
également provoquer une corro-
sion de la carrosserie.
■Lors du nettoyage de la face
intérieure du pare-brise
Ne laissez pas du produit de net-
toyage pour vitres entrer en
contact avec l'objectif. De plus, ne
touchez pas la lentille. (P.194)
■Nettoyage de la face inté-
rieure de la lunette arrière
●N'utilisez aucun produit de net-
toyage pour vitres pour nettoyer
la lunette arrière, sous peine
d'abîmer l'antenne ou les résis-
tances chauffantes du désem-
buage de la lunette arrière.
Utilisez un chiffon humidifié
avec de l'eau tiède pour
essuyer doucement la vitre.
Nettoyez la vitre en passant le
chiffon parallèlement aux résis-
tances chauffantes ou à
l'antenne.
●Prenez garde de ne pas rayer
ou endommager les résistances
chauffantes ou l'antenne.
Nettoyage des zones
d'ornement métalliques
avec finition satinée

4887-3. Entretien à faire soi-même
COROLLA H/B_D
moteur, attendez plus de 5
minutes pour permettre à
l'huile de redescendre au
fond du moteur.
2 Sortez la jauge, tout en
tenant un chiffon dessous.
3 Essuyez la jauge.
4 Réinsérez complètement la
jauge.
5 Tout en tenant un chiffon des-
sous, tirez la jauge et vérifiez
le niveau d'huile.
Insuffisant
Normal
Excessif
La forme de la jauge peut varier en
fonction du type de véhicule ou de
moteur.
6Essuyez la jauge et réinsé-
rez-la complètement.
■Vérification du type d'huile
et préparation de l'élément
nécessaire
Avant d'ajouter de l'huile, veillez
à bien vérifier le type d'huile et à
préparer l'outillage dont vous
avez besoin.
 Sélection de l'huile moteur
P.584
 Quantité d'huile (Bas  Plein)
1,6 qt. (1,5 L, 1,3 Imp. qt.)
 Élément
Entonnoir propre
■Ajout d'huile moteur
Si le niveau d'huile se trouve au
niveau ou au-dessous du repère
de niveau insuffisant, ajoutez
une huile moteur de même type
que celle qui est déjà présente
dans le moteur.
1 Retirez le bouchon de rem-
plissage d'huile en le tour-
nant dans le sens inverse
des aiguilles d'une montre.
2 Ajoutez l'huile moteur lente-
ment en vérifiant la jauge.
3 Installez le bouchon de rem-
plissage d'huile en le tour-

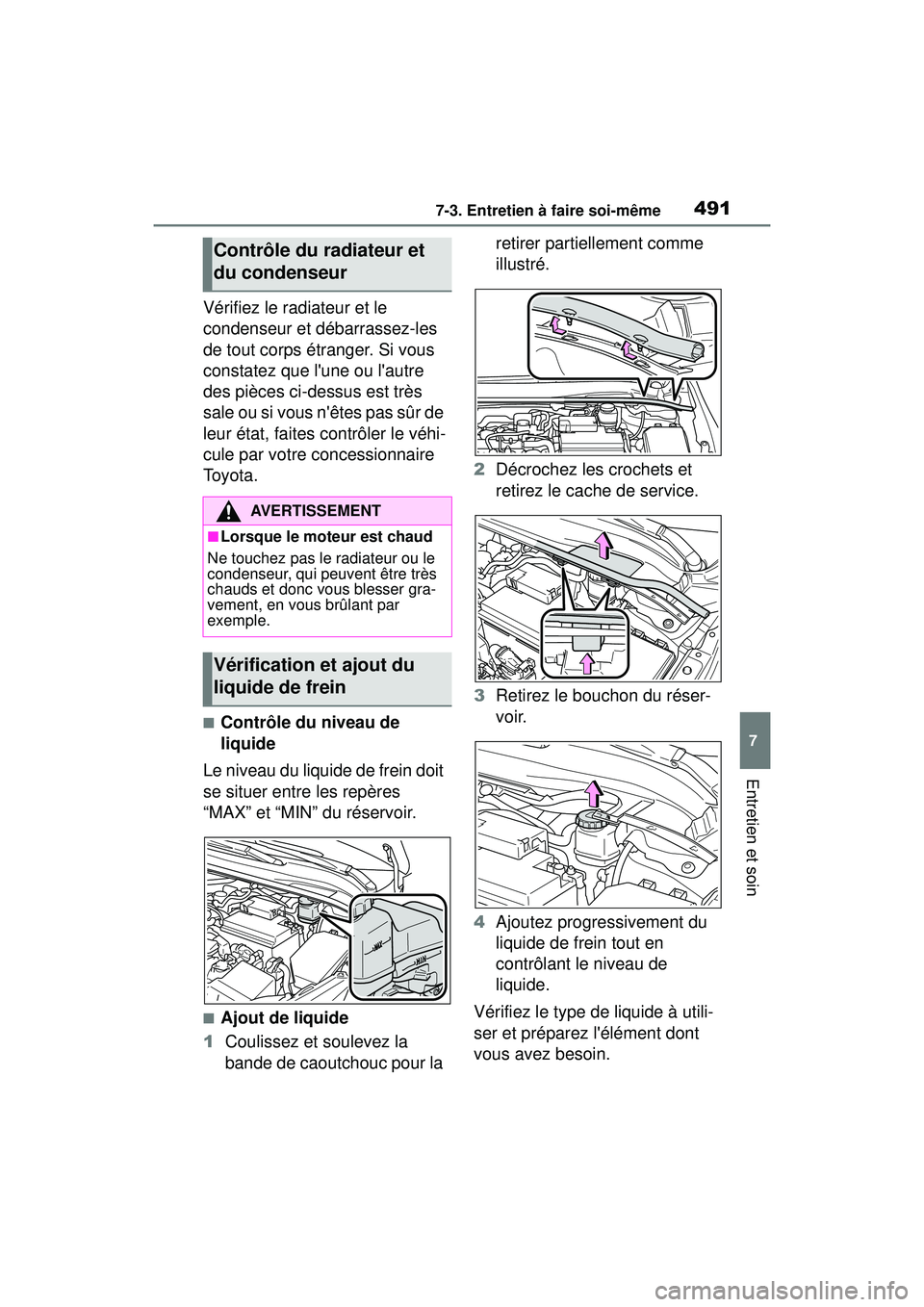

4917-3. Entretien à faire soi-même
7
Entretien et soin
COROLLA H/B_D
Vérifiez le radiateur et le
condenseur et débarrassez-les
de tout corps étranger. Si vous
constatez que l'une ou l'autre
des pièces ci-dessus est très
sale ou si vous n'êtes pas sûr de
leur état, faites contrôler le véhi-
cule par votre concessionnaire
To y o t a .
■Contrôle du niveau de
liquide
Le niveau du liquide de frein doit
se situer entre les repères
“MAX” et “MIN” du réservoir.
■Ajout de liquide
1 Coulissez et soulevez la
bande de caoutchouc pour la retirer partiellement comme
illustré.
2 Décrochez les crochets et
retirez le cache de service.
3 Retirez le bouchon du réser-
voir.
4 Ajoutez progressivement du
liquide de frein tout en
contrôlant le niveau de
liquide.
Vérifiez le type de liquide à utili-
ser et préparez l'élément dont
vous avez besoin.
Contrôle du radiateur et
du condenseur
AVERTISSEMENT
■Lorsque le moteur est chaud
Ne touchez pas le radiateur ou le
condenseur, qui peuvent être très
chauds et donc vous blesser gra-
vement, en vous brûlant par
exemple.
Vérification et ajout du
liquide de frein

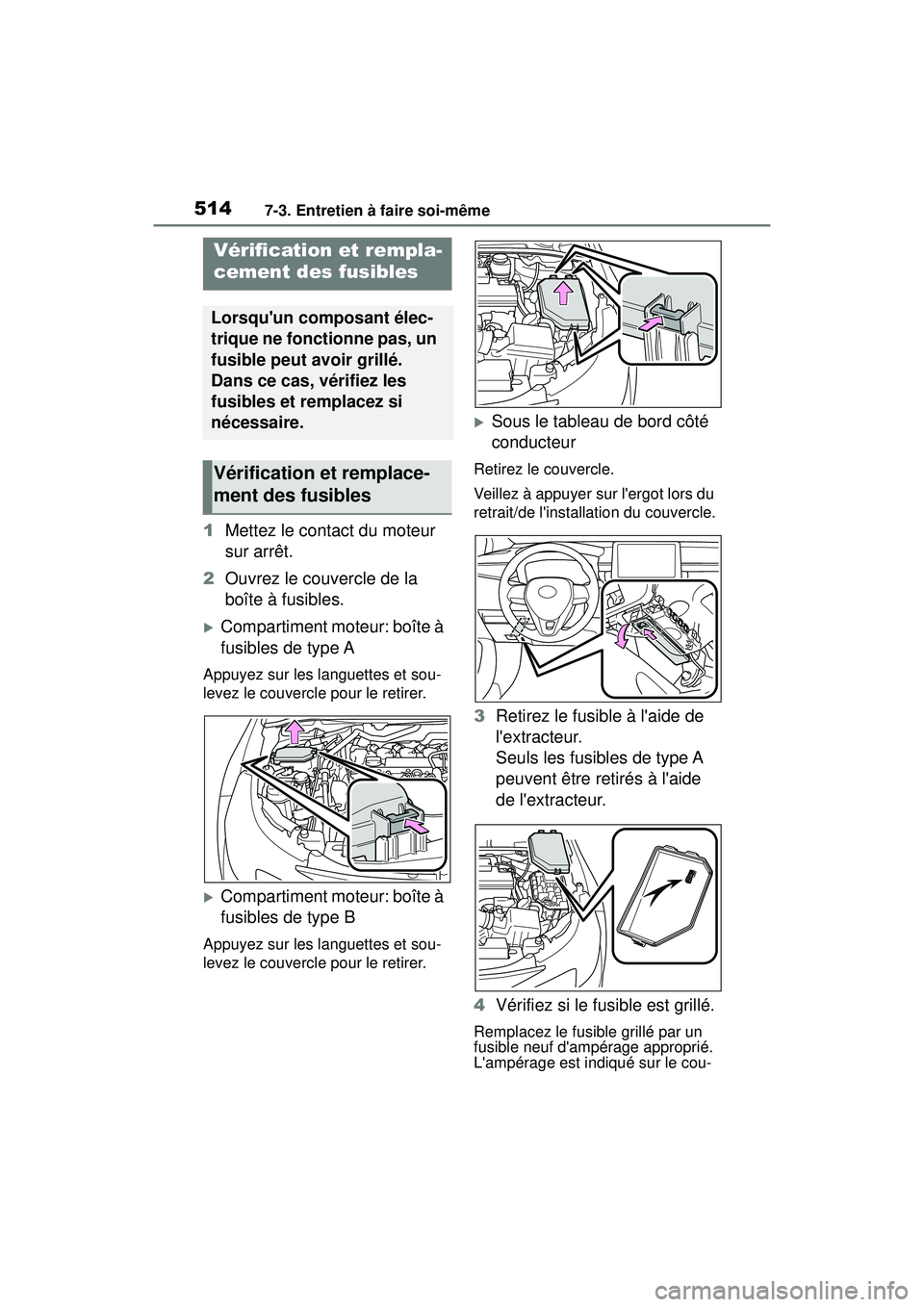

5147-3. Entretien à faire soi-même
COROLLA H/B_D
1Mettez le contact du moteur
sur arrêt.
2 Ouvrez le couvercle de la
boîte à fusibles.
Compartiment moteur: boîte à
fusibles de type A
Appuyez sur les languettes et sou-
levez le couvercle pour le retirer.
Compartiment moteur: boîte à
fusibles de type B
Appuyez sur les languettes et sou-
levez le couvercle pour le retirer.
Sous le tableau de bord côté
conducteur
Retirez le couvercle.
Veillez à appuyer su r l'ergot lors du
retrait/de l'installation du couvercle.
3 Retirez le fusible à l'aide de
l'extracteur.
Seuls les fusibles de type A
peuvent être retirés à l'aide
de l'extracteur.
4 Vérifiez si le fusible est grillé.
Remplacez le fusi ble grillé par un
fusible neuf d'ampérage approprié.
L'ampérage est indiqué sur le cou-
Vérification et rempla-
cement des fusibles
Lorsqu'un composant élec-
trique ne fonctionne pas, un
fusible peut avoir grillé.
Dans ce cas, vérifiez les
fusibles et remplacez si
nécessaire.
Vérification et remplace-
ment des fusibles

5879-1. Spécifications
9
Spécifications du véhicule
COROLLA H/B_D
*1: Hauteur minimum de la pédale lorsqu'elle est soumise à une force de 67,4 lbf (300 N, 30,6 kgf), lorsque le moteur tourne.
Lorsque vous faites l'inspection de la pédale de frein, vérifiez également
que le témoin d'avertissement du système de freinage n'est pas allumé
lorsque le moteur est en marche. (Si le témoin d'avertissement du sys-
tème de freinage est allumé, voir P.531.)
NOTE
■Huile pour engrenages de transmission manuelle
●Sachez que selon les caractéristiques spécifiques de l'huile pour engre-
nages utilisée ou selon les conditions d'utilisation, le son du moteur au
ralenti, la sensation lo rs du passage des vitesses et/ou le rendement du
carburant peuvent être différents ou modifiés et, dans le pire des cas, la
transmission du véhicule peut être endommagée.
Toyota recommande d'utiliser “TOY OTA Genuine Manual Transmission
Gear Oil LV GL-4 75W” afin d'obtenir une performance optimale.
●En usine, votre véhicule Toyota est approvisionné avec l'huile “TOYOTA
Genuine Manual Transmission Gear Oil LV GL-4 75W”.
Utilisez l'huile approuvée par Toyo ta “TOYOTA Genuine Manual Trans-
mission Gear Oil LV GL-4 75W” ou une huile de qualité équivalente
répondant aux spécif ications ci-dessus.
Veuillez contacter votre concessionnaire Toyota pour plus de détails.
Embrayage
Jeu libre de la pédale0,1  0,6 in. (3  15 mm)
Type de liquideFMVSS No.116 DOT 3 ou SAE J1703
Freins
Hauteur de la pédale*14,1 in. (105 mm) Min.
Jeu libre de la pédale0,04  0,24 in. (1  6 mm)
Limite d'usure des plaquettes
de frein0,04 in. (1 mm)
Témoin de frein de stationne-
ment
*2
Lorsque vous tirez sur la commande de
frein de stationnement pendant 1 à 2
secondes: s'allume
Lorsque vous appuyez sur la commande
de frein de stationnement pendant 1 à 2
secondes: s'éteint
Type de liquideFMVSS No.116 DOT 3 ou SAE J1703
