2021 PEUGEOT EXPERT ESP

182
Praktiske oplysninger
Hurtig opladning, type 3
Hurtig opladningsenhed (vægstik)
(hurtig opladning - enkeltfaset eller trefaset vekselstrøm)


Afhængigt af bilmodellen i tilstand 3 med en
hurtig opladningsenhed (vægmonteret): 32 A maksimal ladespænding.
Ladekabel, type 3 (AC)


Hurtig opladningsenhed (vægstik)
Afmonter ikke og foretag ikke ændringer
på opladeren - risiko for elektrisk stød og/eller
brand!
Vi henviser til opladerens brugervejledning for
at se, hvordan den anvendes.

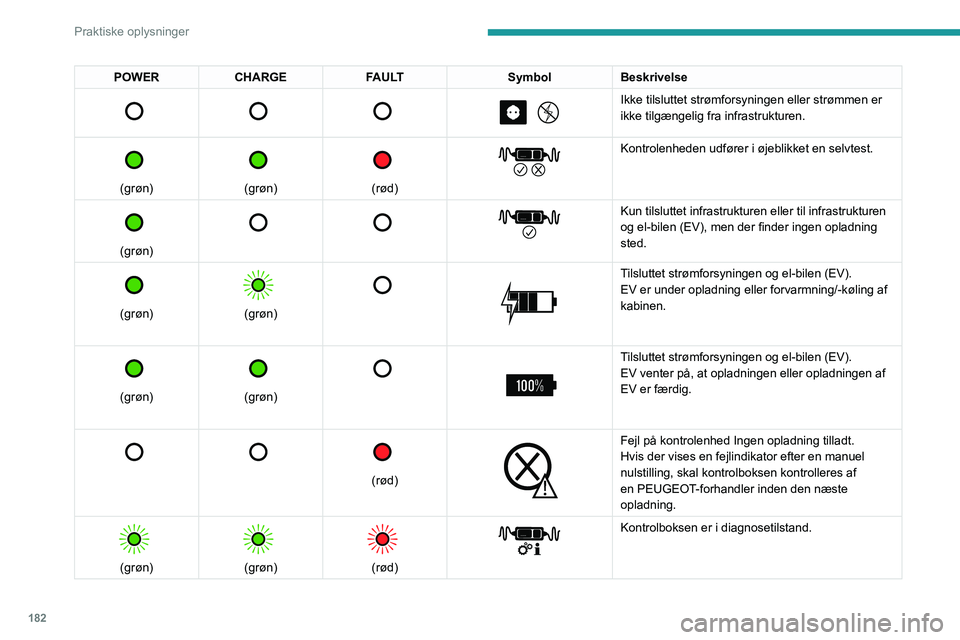

POWER CHARGE FAULT SymbolBeskrivelse

Ikke tilsluttet strømforsyningen eller strømmen er
ikke tilgængelig fra infrastrukturen.


(grøn)


(grøn)


(rød)


Kontrolenheden udfører i øjeblikket en selvtest.


(grøn)


Kun tilsluttet infrastrukturen eller til infrastrukturen
og el-bilen (EV), men der finder ingen opladning
sted.


(grøn)


(grøn)



Tilsluttet strømforsyningen og el-bilen (EV).
EV er under opladning
eller forvarmning/-køling af
kabinen.


(grøn)


(grøn)



Tilsluttet strømforsyningen og el-bilen (EV).
EV venter på, at opladningen eller opladningen af
EV er færdig.


(rød)


Fejl på kontrolenhed Ingen opladning tilladt.
Hvis der vises en fejlindikator efter en manuel
nulstilling, skal kontrolboksen kontrolleres af
en
PEUGEOT-forhandler inden den næste
opladning.


(grøn)


(grøn)


(rød)


Kontrolboksen er i diagnosetilstand.

183
Praktiske oplysninger

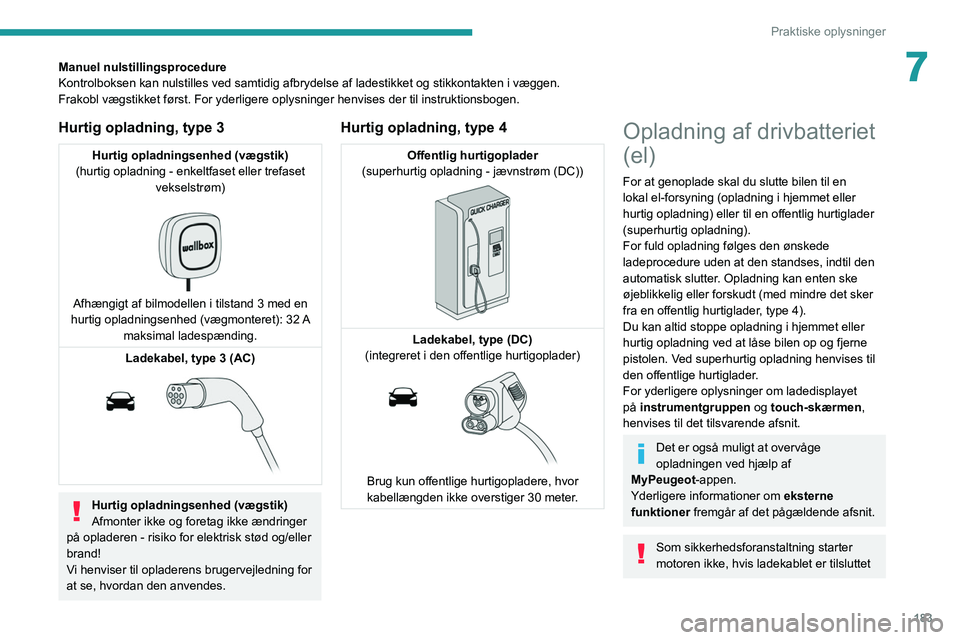

7Manuel nulstillingsprocedure
Kontrolboksen kan nulstilles ved samtidig afbrydelse af ladestikket og s\
tikkontakten i væggen.
Frakobl vægstikket først. For yderligere oplysninger henvises der til instruktionsbogen.
Hurtig opladning, type 3
Hurtig opladningsenhed (vægstik)
(hurtig opladning - enkeltfaset eller trefaset vekselstrøm)


Afhængigt af bilmodellen i tilstand 3 med en
hurtig opladningsenhed (vægmonteret): 32 A maksimal ladespænding.
Ladekabel, type 3 (AC)


Hurtig opladningsenhed (vægstik)
Afmonter ikke og foretag ikke ændringer
på opladeren - risiko for elektrisk stød og/eller
brand!
Vi henviser til opladerens brugervejledning for
at se, hvordan den anvendes.
Hurtig opladning, type 4
Offentlig hurtigoplader
(superhurtig opladning - jævnstrøm (DC))


Ladekabel, type (DC)
(integreret i den offentlige hurtigoplader)


Brug kun offentlige hurtigopladere, hvor kabellængden ikke overstiger 30 meter.
Opladning af drivbatteriet
(el)
For at genoplade skal du slutte bilen til en
lokal el-forsyning (opladning i hjemmet eller
hurtig opladning) eller til en offentlig hurtiglader
(superhurtig opladning).
For fuld opladning følges den ønskede
ladeprocedure uden at den standses, indtil den
automatisk slutter. Opladning kan enten ske
øjeblikkelig eller forskudt (med mindre det sker
fra en offentlig hurtiglader, type 4).
Du kan altid stoppe opladning i hjemmet eller
hurtig opladning ved at låse bilen op og fjerne
pistolen. Ved superhurtig opladning henvises til
den offentlige hurtiglader.
For yderligere oplysninger om ladedisplayet
på instrumentgruppen og touch-skærmen,
henvises til det tilsvarende afsnit.
Det er også muligt at overvåge
opladningen ved hjælp af
MyPeugeot-appen.
Yderligere informationer om eksterne
funktioner fremgår af det pågældende afsnit.
Som sikkerhedsforanstaltning starter
motoren ikke, hvis ladekablet er tilsluttet

191
Praktiske oplysninger
78.Nødafbryder til brandvæsen og
vedligeholdelsesteknikere
9. Beholder med servostyringsvæske
Se det relevante afsnit for at få yderligere
oplysninger om Opladningssystemet (el).
Kontrol af olie- og
væskestande
Kontroller alle følgende olie- og væskestande,
som anvist i bilfabrikantens serviceplan. Påfyld
som nødvendigt, medmindre andet er anvist.
Hvis en olie-/væskestand på bilen falder
mærkbart, bør du få det pågældende system
efterset på et autoriseret PEUGEOT-værksted
eller et andet kvalificeret værksted.
Olien/væsken skal overholde
fabrikantens krav og opfylde
motorkravene.
Pas på ved arbejde i motorrummet, da
nogle steder i motorrummet bliver
ekstremt varme (risiko for at blive forbrændt),
og motorventilatoren kan gå i gang på et
hvilket som helst tidspunkt (også selvom
tændingen er afbrudt).
Spildolie
Undgå længere tids kontakt med spildolie
på huden.
De fleste af disse væsker er sundhedsfarlige
og kan være stærkt ætsende.
Hæld ikke spildolie, bremsevæske eller
kølervæske i kloakken eller ud på
jorden.
Hæld brugt olie i beholdere, der er beregnet
hertil, fra et autoriseret PEUGEOT-værksted
eller et andet kvalificeret værksted.
Motorolie
Niveauet kontrolleres, når motoren har
været slukket i mindst 30 minutter og på
lige overfalde, enten ved hjælp af
olieniveauindikatoren i instrumentgruppen, når
tændingen er slået til (for biler med en elektrisk
måler) eller ved brug af oliemålepinden.
Det er normalt, at der skal efterfyldes olie
mellem eftersyn. Det anbefales at kontrollere og
eventuelt at efterfylde for hver 5000 km.
For at sikre motorernes ydeevne og
anti-forureningssystemet må der aldrig
anvendes additiver i motorolien.
Kontrol med oliemålepind
Vi henviser til billedet af det relevante motorrum
for placeringen af oliemålepinden.
► Hold målepinden på det farvede greb, og
træk den helt ud.
►

Aftør målepinden med en ren klud, der ikke
fnugger

.


► Sæt målepinden i bund, og tag den ud igen
for at foretage en visuel kontrol af oliestanden:
den korrekte oliestand er mellem mærke A

(maks.) og B (min).
Motoren må ikke startes, hvis oliestanden er:
–
over A mærket: Kontakt en PEUGEOT-
forhandler eller et autoriseret værksted.
–
under B mærket: Efterfyld straks med
motorolie.
Oliekvalitet
Inden du efterfylder eller skifter
motorolien, skal du kontrollere, at olien er
egnet til motoren, og at den overholder
anbefalingerne i vedligeholdelsesplanen, der
følger med bilen (eller fås hos din PEUGEOT-
forhandler og på kvalificerede værksteder).
Brug af ikke-anbefalet olie kan ugyldiggøre
den kontraktlige garanti i tilfælde af motorfejl.

192
Praktiske oplysninger
Dieselbrændstofadditiv
(dieselmotor med
partikelfilter)
eller Når minimumsniveauet i
partikelfilteradditivbeholderen
er nået, lyser denne advarselslampe konstant,
og der lyder en signallyd og vises en advarsel.
Efterfyldning
Efterfyldning med dette additiv skal ske hurtigt.
Kør til et autoriseret PEUGEOT værksted eller et
andet kvalificeret værksted.
AdBlue® (BlueHDi)
Der udløses en alarm, når reserveniveauet er
nået.
Se det relevante afsnit for yderligere oplysninger
om Kontrollamper og specifikt om indikatorerne
for aktionsradius for AdBlue.
For at undgå, at bilen startspærres, som loven
foreskriver, skal du efterfylde AdBlue-beholderen.
Se det relevante afsnit for yderligere oplysninger
om AdBlue
® (BlueHDi) og specifikt om
påfyldning af AdBlue.
Kontroller
Medmindre andet er anvist, skal disse
komponenter kontrolleres i overensstemmelse
med bilfabrikantens serviceplan og afhængigt af
motortypen.
Efterfyldning med motorolie
For placering af motoroliedækslet henvises til det
den tilsvarende tegning af motorrummet.
►

Hæld olie på lidt ad gangen for at undgå at
spilde på motorkomponenterne (risiko for brand).
►


V
ent nogle minutter, inden oliestanden
kontrolleres med den manuelle oliemålepind.
►

Efterfyld, når det er nødvendigt.
►


Efter kontrol af oliestanden skrues
oliedækslet omhyggeligt på, og målepinden
sættes på plads.
Olieniveauindikatoren, der er vist i
instrumentgruppen, når tændingen
aktiveres, er ikke gyldig i 30 minutter efter en
oliepåfyldning.
Bremsevæske
Væskestanden skal være tæt på
"MAX"-mærket. Hvis ikke, skal slitagen af
bremseklodserne kontrolleres.
Se producentens serviceplan for intervallerne for
skift af bremsevæsken.
Rengør kappen, inden den fjernes ved
påfyldning. Brug kun DOT4-
bremsevæske fra en forseglet beholder.
Servostyringsvæske
Væskestanden skal være tæt på
"MAX"-mærket. Kontroller det med
køretøjet parkeret på jævnt underlag og med kold motor ved at aflæse niveauet på
beholderen.
Kølervæske
(Diesel)
Det er helt normalt, at der er behov for
efterfyldning mellem to serviceeftersyn.
Kontrollen og efterfyldning må kun foretages, når
motoren er kold.
Et koldt niveau, der er for lavt, risikerer
at forårsage større skade på motoren;
kølevæskeniveauet skal være tæt på ” MAX"-
mærket uden nogensinde at gå over det.
Hvis niveauet er tæt på eller under " MIN"-
mærket, SKAL der påfyldes kølervæske
Når motoren er varm, reguleres
kølervæsketemperaturen af motorventilatoren.
Vent mindst en time, efter at motoren er stoppet,
før der udføres arbejde på kølekredsløbet, da
det er under tryk.
På grund af risikoen for skoldning ved
efterfyldning i nødstilfælde bør der altid lægges
en klud omkring dækslet, hvorefter det skrues
af ved at dreje det 2 omgange, så trykket kan
udlignes.
Når trykket er faldet, afmonteres dækslet, og der
efterfyldes til den nødvendige kølervæskestand.
(El)
Efterfyld ikke med kølervæske.
Hvis niveauet er tæt på eller under " MIN"-
mærket, skal man kontakte en PEUGEOT-
forhandler, eller et kvalificeret værksted.
Sprinklervæske
Efterfyld, når det er nødvendigt.
Væskespecifikationer
Væsken skal efterfyldes med færdigblandet
produkt.
Om vinteren (temperaturer under nul) skal
der anvendes en væske, der indeholder
et frostvæske, der er passende til
temperaturforholdene, for at beskytte systemets
komponenter (pumpe, tank, kanaler, dyser).
Påfyldning af rent vand er forbudt under
alle omstændigheder (risiko for tilisning,
kalkaflejringer mv.).

198
Praktiske oplysninger
Indvendigt
Når du vasker bilen, skal du aldrig bruge
en vandslange eller højtryksrenser til at
rengøre interiøret.
Væsker, der transporteres i kopper eller
andre åbne containere, kan spildes,
hvilket udgør en risiko for skade på
instrumenterne og betjeningselementerne og
betjeningselementerne på midtkonsollen. Vær
agtpågivende!
Karrosseriet
Højglans lak
Brug ikke slibende produkter eller
opløsningsmidler, benzin eller olie til at
rengøre karosseriet.
Brug aldrig en slibende svamp til at rengøre
genstridige pletter - risiko for at ridse lakken!
Anvend ikke pudsemiddel i stærkt solskin
eller på plast- eller gummidele.
Brug en blød svamp og sæbevand eller
et pH-neutralt produkt.
Tør lakken af med en ren mikrofiberklud uden
at gnide for hårdt.
Påfør pudsemiddel, når bilen er ren og tør.
Overhold alle retningslinjer for brug som de er
angivet på produktet.
For at slippe dem
► Mens motoren kører og bremsepedalen
trykkes ned, sættes gearvælgeren i N
.
►

Mens bremsepedalen trædes ned, afbrydes
tændingen.
►


Slip bremsepedalen og slå tændingen til igen.
►


Mens bremsepedalen trædes ned, trykkes på
grebet for at frigive parkeringsbremsen.
►


Slip bremsepedalen og afbryd tændingen.
Gå tilbage til normal drift
► Mens bremsepedalen trædes ned, genstartes
motoren.
Med vælgerknap for
kørefunktion (el) og
elektrisk parkeringsbremse
/
Frigivelsesprocedure
► Når bilen står stille, og motoren kører , trykkes
på bremsepedalen og der vælges N.
Inden for 5
sekunder:
►

T
ryk på og hold bremsepedalen nede, og følg
derefter denne rækkefølge: Sluk for tændingen,
og flyt vælgeren fremad eller bagud.
►

Slip bremsepedalen og slå tændingen til igen.
►


Placer din fod på bremsen, og tryk på den
elektriske parkeringsbremsekontrol for at frigøre
den.
►


Slip bremsepedalen og afbryd tændingen.
Der vises en meddelelse i
instrumentgruppen for at bekræfte, at
hjulene låses op i 15 minutter.
I vaskefunktion kan en meddelelse blive
vist i instrumentgruppen for at indikere, at
audiosystemet ikke kan opdateres.
Gå tilbage til normal drift
► Mens bremsepedalen trædes ned, genstartes
motoren.
Nøglefri adgang og start
Du må ikke trykke på bremsepedalen,
mens tændingen aktiveres igen og derefter
slukke for den. Hvis du gør dette, starter
motoren igen, og det kræver, at du genstarter
proceduren.
Anbefalinger til vedligeholdelse
Generelle anbefalinger
Følgende forholdsregler skal overholdes for ikke
at skade din bil.
Udvendigt
Brug aldrig højtryksspuling i
motorrummet - der er risiko for at
ødelægge elektriske komponenter!
Vask ikke bilen i stærkt solskin eller under
ekstremt kolde forhold.
Når du vasker bilen i en automatisk
vaskehal med rullebørster, skal du sikre
dig at låse dørene og, afhængigt af
bilmodellen, fjerne den elektroniske nøgle og
deaktiver den "håndfrie"-funktion (”Håndfri
funktion”).
Når du bruger en højtryksrenser, skal du
holde pistolen mindst 30 cm fra køretøjet
(især når du rengør områder med afskallet
maling, sensorer eller pakninger).
Rens straks eventuelle pletter, som
indeholder kemikalier, der kan beskadige
bilens lakering (herunder træharpiks,
fugleklatter, insektsekreter, pollen og tjære).
Hvis det er i orden i forhold til miljøet,
skal du rengøre bilen oftere for at fjerne
salte aflejringer (i kystområder), sod (i
industriområder) og mudder (i våde eller
kolde områder). Disse stoffer kan virke
tærende
Kontakt en PEUGEOT-forhandler eller et
andet kvalificeret værksted for rådgivning om
fjernelse af genstridige pletter, der kræver
særlige produkter (eksempelvis tjære eller
insektfjerner).
Malerarbejde skal helst udføres af en
PEUGEOT-forhandler eller et andet
kvalificeret værksted.

204

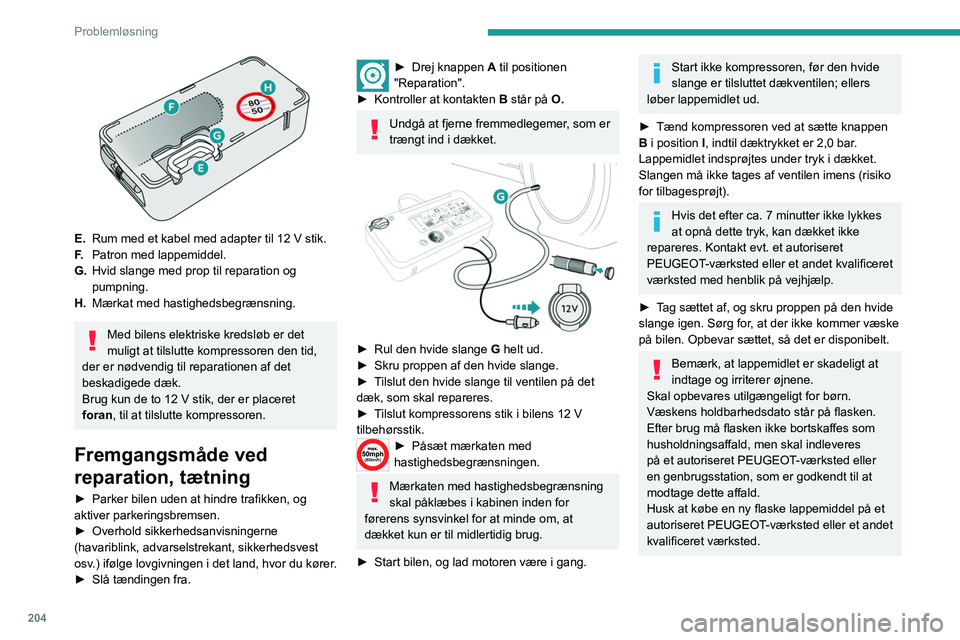

Problemløsning

► Kør straks ca. 5 kilometer ved lav hastighed
(20-60 km/t) for at forsegle punkteringen.
► Stands bilen for at kontrollere reparationen
og måle dæktrykket med sættet.
Pumpning, justering og
kontrol af dæktryk


► Drej knappen A til positionen
"Inflation".
► Rul den hvide slange G helt ud.
► Tilslut den hvide slange til ventilen på det
dæk, der er blevet repareret.

E. Rum med et kabel med adapter til 12 V stik.
F. Patron med lappemiddel.
G. Hvid slange med prop til reparation og
pumpning.
H. Mærkat med hastighedsbegrænsning.
Med bilens elektriske kredsløb er det
muligt at tilslutte kompressoren den tid,
der er nødvendig til reparationen af det
beskadigede dæk.
Brug kun de to 12 V stik, der er placeret
foran, til at tilslutte kompressoren.
Fremgangsmåde ved
reparation, tætning
► Parker bilen uden at hindre trafikken, og
aktiver parkeringsbremsen.
►

Overhold sikkerhedsanvisningerne
(havariblink, advarselstrekant, sikkerhedsvest
osv

.) ifølge lovgivningen i det land, hvor du kører.
►

Slå tændingen fra.
► Drej knap pen A til positionen
"Reparation".
►

Kontroller at kontakten B

står på O.
Undgå at fjerne fremmedlegemer, som er
trængt ind i dækket.


► Rul den hvide slange G helt ud.
► Skru proppen af den hvide slange.
►

T
ilslut den hvide slange til ventilen på det
dæk, som skal repareres.
►

T
ilslut kompressorens stik i bilens 12 V
tilbehørsstik.
► Påsæt mærkaten med
hastighedsbegrænsningen.
Mærkaten med hastighedsbegrænsning
skal påklæbes i kabinen inden for
førerens synsvinkel for at minde om, at
dækket kun er til midlertidig brug.
►

Start bilen, og lad motoren være i gang.
Start ikke kompressoren, før den hvide
slange er tilsluttet dækventilen; ellers
løber lappemidlet ud.
►

Tænd kompressoren ved at sætte knappen
B

i position I, indtil dæktrykket er 2,0 bar.
Lappemidlet indsprøjtes under tryk i dækket.
Slangen må ikke tages af ventilen imens (risiko
for tilbagesprøjt).
Hvis det efter ca. 7 minutter ikke lykkes
at opnå dette tryk, kan dækket ikke
repareres. Kontakt evt. et autoriseret
PEUGEOT-værksted eller et andet kvalificeret
værksted med henblik på vejhjælp.
►

T

ag sættet af, og skru proppen på den hvide
slange igen. Sørg for, at der ikke kommer væske
på bilen. Opbevar sættet, så det er disponibelt.
Bemærk, at lappemidlet er skadeligt at
indtage og irriterer øjnene.
Skal opbevares utilgængeligt for børn.
Væskens holdbarhedsdato står på flasken.
Efter brug må flasken ikke bortskaffes som
husholdningsaffald, men skal indleveres
på et autoriseret PEUGEOT-værksted eller
en genbrugsstation, som er godkendt til at
modtage dette affald.
Husk at købe en ny flaske lappemiddel på et
autoriseret PEUGEOT-værksted eller et andet
kvalificeret værksted.

230
Tekniske data
Mål (mm)
Disse mål gælder for bilen ubelastet.

Sidespejle vippet ind

Sidehængslede døre

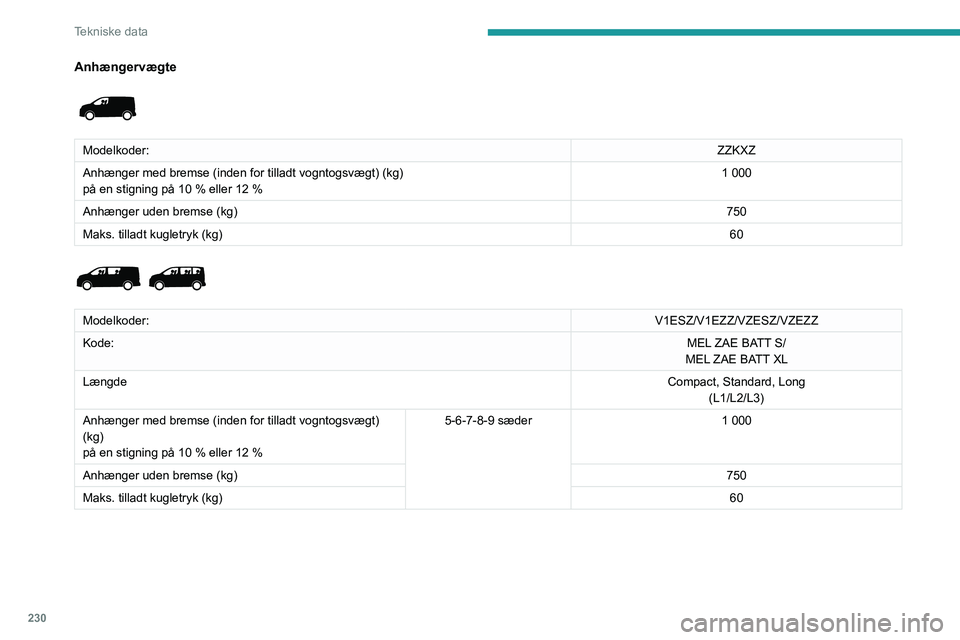

Anhængervægte

Modelkoder:ZZKXZ
Anhænger med bremse (inden for tilladt vogntogsvægt) (kg)
på en stigning på 10 % eller 12 % 1 000
Anhænger uden bremse (kg) 750
Maks. tilladt kugletryk (kg) 60


Modelkoder:V1ESZ/V1EZZ/VZESZ/VZEZZ
Kode: MEL ZAE BATT S/
MEL ZAE BATT XL
Længde Compact, Standard, Long
(L1/L2/L3)
Anhænger med bremse (inden for tilladt vogntogsvægt)
(kg)
på en stigning på 10 % eller 12 % 5-6-7-8-9 sæder
1 000
Anhænger uden bremse (kg) 750
Maks. tilladt kugletryk (kg) 60

231

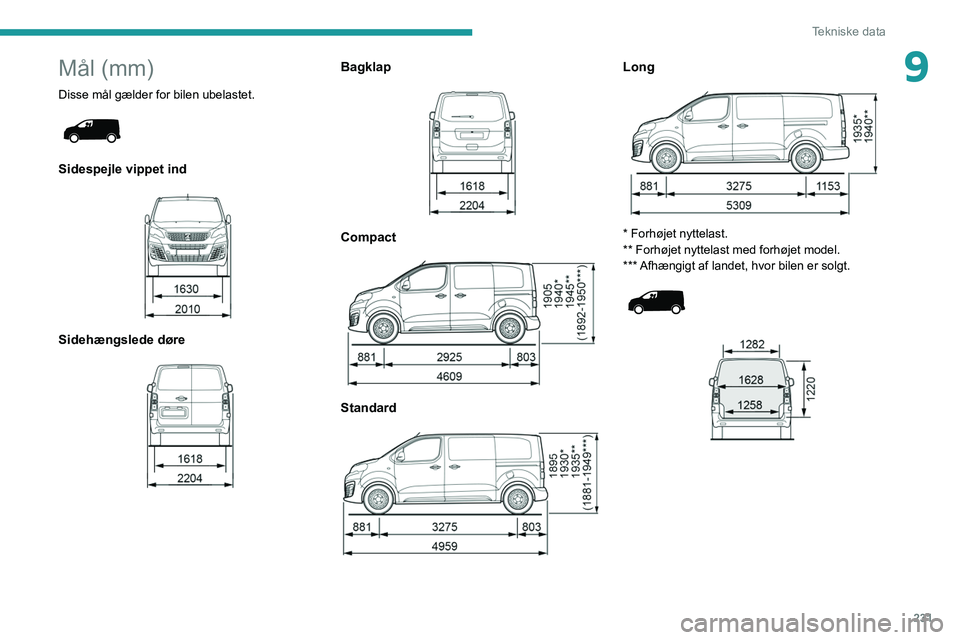

Tekniske data
9Mål (mm)
Disse mål gælder for bilen ubelastet.

Sidespejle vippet ind

Sidehængslede døre

Bagklap

Compact

Standard

Long

* Forhøjet nyttelast.
** Forhøjet nyttelast med forhøjet model.
*** Afhængigt af landet, hvor bilen er solgt.
