64
Ergonomie et confort
Conditions de
fonctionnement
– La fonction ne s'active que contact coupé et
véhicule verrouillé.
–

Lorsque le véhicule est non branché, la
fonction s'active uniquement si le niveau de
charge de la batterie est supérieur à 20%.
–


Véhicule non branché, lorsqu'une
programmation récurrente est activée
(exemple

: du lundi au vendredi) et que 2 pré-
conditionnements thermiques sont effectués
sans reprise du véhicule, la programmation est
désactivée.
Aménagements avant

1. Poignée de maintien
2. Pare-soleil 3.
Porte-cartes
4. Rangement sous volant
5. Boîte à gants éclairée
6. Bacs de porte
7. Prise USB / Prise accessoires 12 V avant
(120 W)
8. Vide-poches ou Recharge smartphone sans
fil
9. Vide-poches
10. Porte-canettes
11 . Accoudoir avant avec rangement
12. Prises USB ou Prise 12 V arrière (120 W)
13. Vide-poches ou Pulseur arrière
Pare-soleil
► Contact mis, relever le volet d'occultation ;
selon version, le miroir s'éclaire
automatiquement.
Ce pare-soleil comprend également un
range-ticket.
Boîte à gants
► Pour ouvrir la boîte à gants, soulever la
poignée.
Contact mis, la boîte à gants s'éclaire à
l'ouverture.


Elle donne accès à la commande de
neutralisation de l'airbag frontal passager.
Ne jamais rouler avec la boîte à gants
ouverte lorsqu'un passager est installé à
l'avant - Risque de blessure en cas de
décélération brutale !
Prise accessoires 12 V

67
Ergonomie et confort
3Ouverture

► Appuyer sur la palette située sous le
couvercle.
Le couvercle s'ouvre en deux parties.
Rangement

Le petit plateau amovible peut être installé à
l'avant ou à l'arrière de l'espace de rangement.
Une buse de ventilation diffuse de l'air rafraîchi.
Fermeture

► Rabattre les deux parties du couvercle.
Surtapis
Montage

Lors de son montage, côté conducteur, utiliser
exclusivement les fixations présentes sur le tapis
(un "clic" signale le bon verrouillage).
Les autres surtapis sont simplement posés sur
la moquette.
Démontage / Remontage
► Pour le démonter côté conducteur , reculer le
siège et déclipper les fixations.
►

Pour le remonter
, positionner le surtapis et le
fixer en appuyant.
►

Vérifier la bonne tenue du surtapis.
Pour éviter tout risque de blocage des
pédales :
–

Utiliser uniquement des surtapis adaptés
aux fixations déjà présentes dans le véhicule


;
leur utilisation est impérative.
–


Ne jamais superposer plusieurs surtapis.
L'utilisation de surtapis non homologués par
PEUGEOT

peut gêner l'accès aux pédales
et entraver le fonctionnement du régulateur
/
limiteur de vitesse.
Les surtapis homologués sont munis de deux
fixations situées en dessous du siège.
Plafonniers
1. Plafonnier avant
2. Liseuses avant

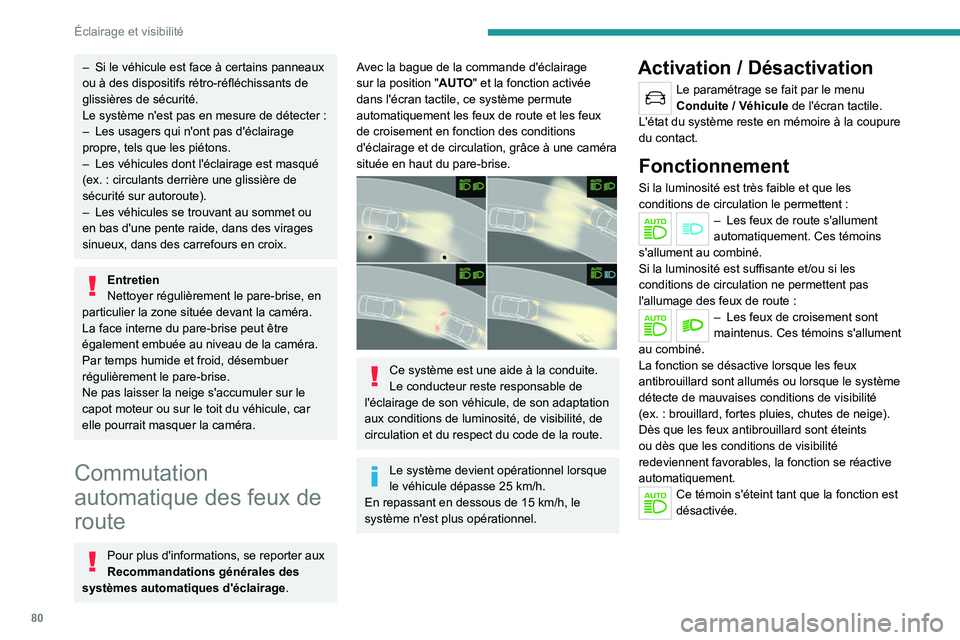

80
Éclairage et visibilité
– Si le véhicule est face à certains panneaux
ou à des dispositifs rétro-réfléchissants de
glissières de sécurité.
Le système n'est pas en mesure de détecter
:
–

Les usagers qui n'ont pas d'éclairage
propre, tels que les piétons.
–


Les véhicules dont l'éclairage est masqué
(ex.

: circulants derrière une glissière de
sécurité sur autoroute).
–

Les véhicules se trouvant au sommet ou
en bas d'une pente raide, dans des virages
sinueux, dans des carrefours en croix.
Entretien
Nettoyer régulièrement le pare-brise, en
particulier la zone située devant la caméra.
La face interne du pare-brise peut être
également embuée au niveau de la caméra.
Par temps humide et froid, désembuer
régulièrement le pare-brise.
Ne pas laisser la neige s'accumuler sur le
capot moteur ou sur le toit du véhicule, car
elle pourrait masquer la caméra.
Commutation
automatique des feux de
route
Pour plus d'informations, se reporter aux
Recommandations générales des
systèmes automatiques d'éclairage .
Avec la bague de la commande d'éclairage
sur la position "AUTO" et la fonction activée
dans l'écran tactile, ce système permute
automatiquement les feux de route et les feux
de croisement en fonction des conditions
d'éclairage et de circulation, grâce à une caméra
située en haut du pare-brise.


Ce système est une aide à la conduite.
Le conducteur reste responsable de
l'éclairage de son véhicule, de son adaptation
aux conditions de luminosité, de visibilité, de
circulation et du respect du code de la route.
Le système devient opérationnel lorsque
le véhicule dépasse 25 km/h.
En repassant en dessous de 15
km/h, le
système n'est plus opérationnel.
Activation / Désactivation
Le paramétrage se fait par le menu
Conduite / Véhicule de l'écran tactile.
L'état du système reste en mémoire à la coupure
du contact.
Fonctionnement
Si la luminosité est très faible et que les
conditions de circulation le permettent :
– Les feux de route s'allument
automatiquement. Ces témoins
s'allument au combiné.
Si la luminosité est suffisante et/ou si les
conditions de circulation ne permettent pas
l'allumage des feux de route
:
– Les feux de croisemen t sont
maintenus. Ces témoins s'allument
au combiné.
La fonction se désactive lorsque les feux
antibrouillard sont allumés ou lorsque le système
détecte de mauvaises conditions de visibilité
(ex.

: brouillard, fortes pluies, chutes de neige).
Dès que les feux antibrouillard sont éteints
ou dès que les conditions de visibilité
redeviennent favorables, la fonction se réactive
automatiquement.
Ce témoin s'éteint tant que la fonction est
désactivée.

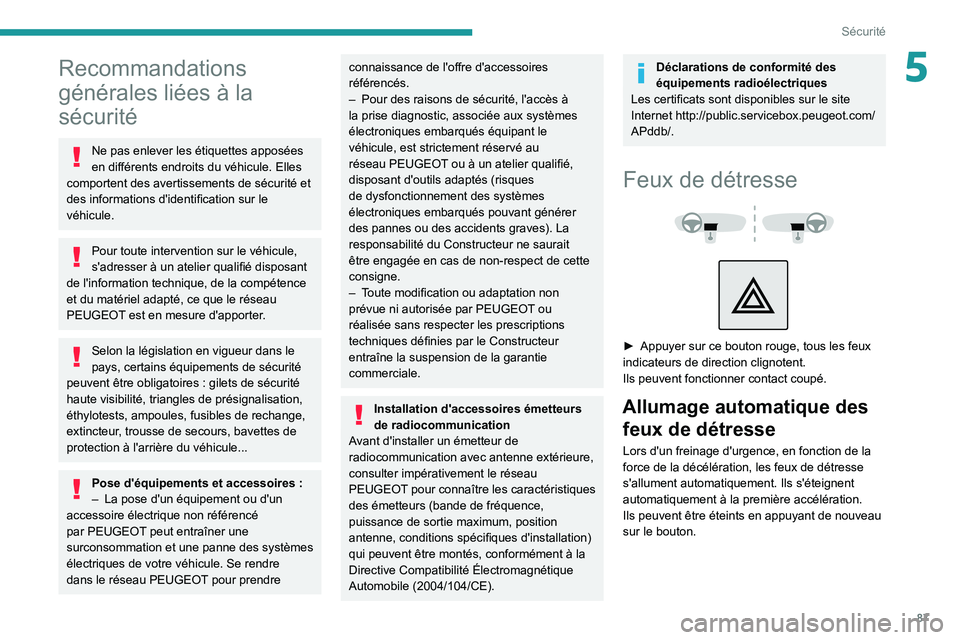

87
Sécurité
5Recommandations
générales liées à la
sécurité
Ne pas enlever les étiquettes apposées
en différents endroits du véhicule. Elles
comportent des avertissements de sécurité et
des informations d'identification sur le
véhicule.
Pour toute intervention sur le véhicule,
s'adresser à un atelier qualifié disposant
de l'information technique, de la compétence
et du matériel adapté, ce que le réseau
PEUGEOT est en mesure d'apporter.
Selon la législation en vigueur dans le
pays, certains équipements de sécurité
peuvent être obligatoires
: gilets de sécurité
haute visibilité, triangles de présignalisation,
éthylotests, ampoules, fusibles de rechange,
extincteur, trousse de secours, bavettes de
protection à l'arrière du véhicule...
Pose d'équipements et accessoires :
– La pose d'un équipement ou d'un
accessoire électrique non référencé
par PEUGEOT
peut entraîner une
surconsommation et une panne des systèmes
électriques de votre véhicule. Se rendre
dans le réseau PEUGEOT pour prendre
connaissance de l'offre d'accessoires
référencés.
–

Pour des raisons de sécurité, l'accès à
la prise diagnostic, associée aux systèmes
électroniques embarqués équipant le
véhicule, est strictement réservé au
réseau PEUGEOT

ou à un atelier qualifié,
disposant d'outils adaptés (risques
de dysfonctionnement des systèmes
électroniques embarqués pouvant générer
des pannes ou des accidents graves). La
responsabilité du Constructeur ne saurait
être engagée en cas de non-respect de cette
consigne.
–

T
oute modification ou adaptation non
prévue ni autorisée par PEUGEOT ou
réalisée sans respecter les prescriptions
techniques définies par le Constructeur
entraîne la suspension de la garantie
commerciale.
Installation d'accessoires émetteurs
de radiocommunication
Avant d'installer un émetteur de
radiocommunication avec antenne extérieure,
consulter impérativement le réseau
PEUGEOT pour connaître les caractéristiques
des émetteurs (bande de fréquence,
puissance de sortie maximum, position
antenne, conditions spécifiques d'installation)
qui peuvent être montés, conformément à la
Directive Compatibilité Électromagnétique
Automobile (2004/104/CE).
Déclarations de conformité des
équipements radioélectriques
Les certificats sont disponibles sur le site
Internet http://public.servicebox.peugeot.com/
APddb/.
Feux de détresse



► Appuyer sur ce bouton rouge, tous les feux
indicateurs de direction clignotent.
Ils peuvent fonctionner contact coupé.
Allumage automatique des feux de détresse
Lors d'un freinage d'urgence, en fonction de la
force de la décélération, les feux de détresse
s'allument automatiquement. Ils s'éteignent
automatiquement à la première accélération.
Ils peuvent être éteints en appuyant de nouveau
sur le bouton.

88
Sécurité
Avertisseur sonore

► Appuyer sur la partie centrale du volant.
Avertisseur sonore piéton (Hybride rechargeable)
Ce système avertit les piétons de l'arrivée
du véhicule lorsqu'il roule en mode Electric
(roulage 100% électrique).
L'avertisseur sonore piéton fonctionne dès la
mise en mouvement du véhicule et jusqu'à
30
km/h, en marche avant et arrière.
Cette fonction ne peut pas être désactivée.
Anomalie de fonctionnement
En cas de dysfonctionnement, ce témoin
s'allume au combiné.
* Selon les conditio ns générales d'utilisation du service disponible en point de vente\
et sous réserve des limites technologiques et techniques.
** Suivant la couverture géographique de "Peugeot Connect SOS" et "Peuge\
ot Connect Assistance".
La liste des pays couverts et des services télématiques est dispon\
ible en point de vente ou sur le site Internet de votre pays. Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Appel d'urgence ou
d'assistance




Peugeot Connect SOS
(PE112)
► En cas d'urgence, appuyer plus de
2 secondes sur la touche 1.
L'allumage du voyant et un message vocal
confirment que l'appel est lancé vers les services
de secours*.
"Peugeot Connect SOS" localise immédiatement
votre véhicule et vous met en contact avec les
secours publics compétents**.
►

Un nouvel appui immédiat annule la
demande.
Le voyant clignote lorsque les données du
véhicule sont envoyées puis reste allumé
lorsque la communication est établie.
En cas de choc détecté par le calculateur
d'airbags, et indépendamment des
déploiements d'airbags éventuels, un appel
d'urgence est lancé automatiquement.
Ce service est accessible gratuitement.
Fonctionnement du système
– À la mise du contact, le voyant s'allume en
rouge puis en vert et s'éteint : fonctionnement
correct du système.
–

Le voyant s'allume en rouge fixe
:
dysfonctionnement du système.
–

Le voyant clignote en rouge
: pile de secours
à remplacer.
Dans les 2
derniers cas, les services d'appels
d'urgence et assistance risquent de ne pas
fonctionner.
Consulter un réparateur qualifié dans les
meilleurs délais.
Le dysfonctionnement du système
n'empêche pas le véhicule de rouler.

89
Sécurité
5Traitement des données
Tout traitement de données à caractère
personnel par le système "Peugeot Connect
SOS" (PE112) est effectué dans le respect
des règles en matière de protection des
données à caractère personnel prévues par le
Règlement 2016/679 et la Directive 2002/58/
CE du Parlement Européen et du Conseil et,
en particulier, vise à sauvegarder l'intérêt vital
des personnes concernées conformément à
l'article
6.1, point d) du Règlement 2016/679.
Le traitement de ces données est strictement
limité à la prise en charge du système
"Peugeot Connect SOS" au numéro
112
d'appel d'urgence unique européen.
Le système "Peugeot Connect SOS" ne peut
collecter et traiter que les données suivantes
sur le véhicule
: numéro de châssis, type
(véhicule de transport de personnes ou
véhicule utilitaire léger), type de carburant ou
source d'énergie, trois dernières positions et
direction suivie, fichier-journal enregistrant
l'activation automatique du système, avec
horodatage.
Les destinataires des données traitées sont
les centres de réception des appels d'urgence
désignés par les autorités compétentes du
pays sur le territoire duquel ils sont situés
* Suivant la couvert ure géographique de "Peugeot Connect SOS", "Peugeot Connect Assistance" et la langue nationale officielle choisie par le propriétaire
du véhicule.
La liste des pays couverts et des services télématiques est dispon\
ible en point de vente ou sur le site Internet de votre pays.
afin de recevoir en priorité et de prendre en
charge les appels destinés au numéro 112.
Conservation des données
Les données contenues dans la mémoire
du système ne sont pas accessibles en
dehors de celui-ci avant le déclenchement
d'un appel. Le système n'est pas traçable et
ne fait pas l'objet d'une surveillance constante
en mode de fonctionnement normal.
Les données de la mémoire interne
du système sont automatiquement
et constamment effacées. Seules les
3

dernières positions du véhicule sont
conservées.
Après le déclenchement d'un appel
d'urgence, l'historique des données est
conservé au maximum 13
heures.
Accès aux données
Vous disposez d'un droit d'accès
aux données et pouvez, si nécessaire,
demander la rectification, l'effacement ou la
limitation du traitement des données vous
concernant dont le traitement n'est pas
conforme aux dispositions du Règlement
2016/679. Tout tiers auquel les données
ont été communiquées doit être notifié de
toute rectification, tout effacement ou toute
limitation effectué conformément avec ladite
directive, sauf si cela s'avère impossible ou
suppose un effort disproportionné.
Vous pouvez également exercer votre droit
de déposer une plainte auprès de l'autorité
compétente en matière de protection des
données.
Peugeot Connect
Assistance
► En cas d'immobilisation du véhicule, appuyer
plus de 2 secondes sur la touche 2 pour
demander une assistance (confirmée par un
message vocal*).
►

Un nouvel appui immédiat annule la
demande.
Un mode privé permet de gérer le niveau
de partage (données et/ou position) entre
votre véhicule et la marque PEUGEOT.
Il peut être paramétrable dans le menu
Réglages de l'écran tactile.
À défaut, selon équipement, désactiver/
réactiver la géolocalisation par un appui
simultané sur les 2
touches suivi d'un appui
sur la touche "Peugeot Connect Assistance"
pour valider.

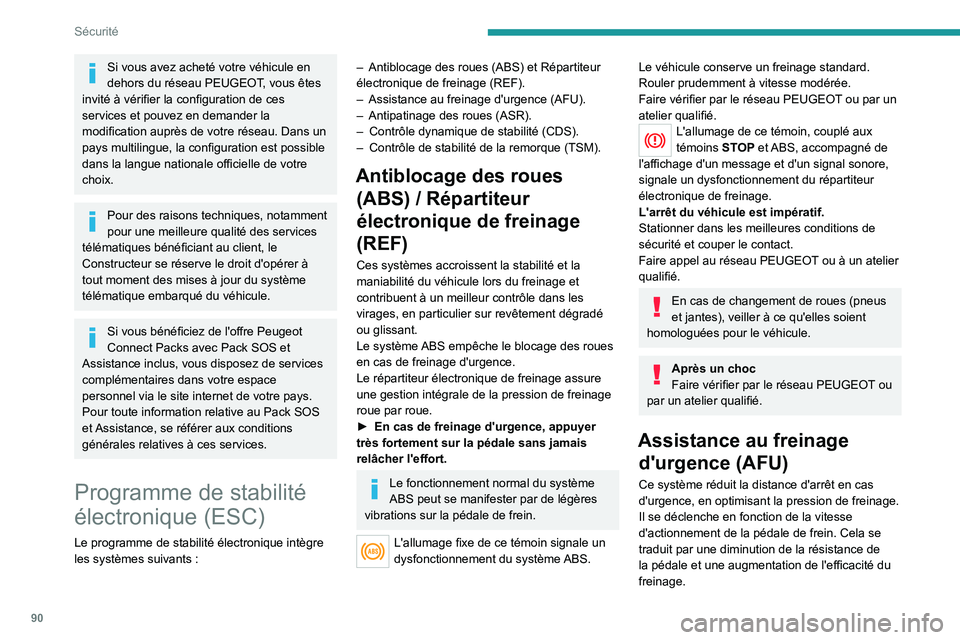

90
Sécurité
Si vous avez acheté votre véhicule en
dehors du réseau PEUGEOT, vous êtes
invité à vérifier la configuration de ces
services et pouvez en demander la
modification auprès de votre réseau. Dans un
pays multilingue, la configuration est possible
dans la langue nationale officielle de votre
choix.
Pour des raisons techniques, notamment
pour une meilleure qualité des services
télématiques bénéficiant au client, le
Constructeur se réserve le droit d'opérer à
tout moment des mises à jour du système
télématique embarqué du véhicule.
Si vous bénéficiez de l'offre Peugeot
Connect Packs avec Pack SOS et
Assistance inclus, vous disposez de services
complémentaires dans votre espace
personnel via le site internet de votre pays.
Pour toute information relative au Pack SOS
et Assistance, se référer aux conditions
générales relatives à ces services.
Programme de stabilité
électronique (ESC)
Le programme de stabilité électronique intègre
les systèmes suivants :
– Antiblocage des roues (ABS) et Répartiteur
électronique de freinage (REF).
–

Assistance au freinage d'urgence (AFU).
–


Antipatinage des roues (ASR).
–


Contrôle dynamique de stabilité (CDS).
–


Contrôle de stabilité de la remorque (TSM).
Antiblocage des roues (ABS) / Répartiteur
électronique de freinage
(REF)
Ces systèmes accroissent la stabilité et la
maniabilité du véhicule lors du freinage et
contribuent à un meilleur contrôle dans les
virages, en particulier sur revêtement dégradé
ou glissant.
Le système ABS empêche le blocage des roues
en cas de freinage d'urgence.
Le répartiteur électronique de freinage assure
une gestion intégrale de la pression de freinage
roue par roue.
►

En cas de freinage d'urgence, appuyer
très fortement sur la pédale sans jamais
relâcher l'effort.
Le fonctionnement normal du système
ABS peut se manifester par de légères
vibrations sur la pédale de frein.
L'allumage fixe de ce témoin signale un
dysfonctionnement du système ABS.
Le véhicule conserve un freinage standard.
Rouler prudemment à vitesse modérée.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
L'allumage de ce témoin, couplé aux
témoins STOP et ABS, accompagné de
l'affichage d'un message et d'un signal sonore,
signale un dysfonctionnement du répartiteur
électronique de freinage.
L'arrêt du véhicule est impératif.
Stationner dans les meilleures conditions de
sécurité et couper le contact.
Faire appel au réseau PEUGEOT ou à un atelier
qualifié.
En cas de changement de roues (pneus
et jantes), veiller à ce qu'elles soient
homologuées pour le véhicule.
Après un choc
Faire vérifier par le réseau PEUGEOT ou
par un atelier qualifié.
Assistance au freinage d'urgence (AFU)
Ce système réduit la distance d'arrêt en cas
d'urgence, en optimisant la pression de freinage.
Il se déclenche en fonction de la vitesse
d'actionnement de la pédale de frein. Cela se
traduit par une diminution de la résistance de
la pédale et une augmentation de l'efficacité du
freinage.

91
Sécurité
5Contrôle de traction
intelligent
Selon version, le véhicule dispose d'un système
d'aide à la motricité sur la neige : le contrôle de
traction intelligent .
Ce système détecte les situations de faible
adhérence pouvant rendre difficile les
démarrages et la progression du véhicule en
neige fraîche profonde ou neige damée.
Dans ces situations, le système régule le
patinage des roues avant afin d'optimiser la
motricité et le suivi de trajectoire du véhicule.
Sur route avec faible adhérence,
l'utilisation de pneumatiques neige est
fortement conseillée.
Antipatinage des roues (ASR) / Contrôle dynamique
de stabilité (CDS)
L'antipatinage des roues optimise la motricité
en agissant sur les freins des roues motrices
et sur le moteur, afin d'éviter le patinage d'une
ou plusieurs roues. Il améliore aussi la stabilité
directionnelle du véhicule.
En cas d'écart entre la trajectoire suivie par le
véhicule et celle souhaitée par le conducteur,
le contrôle dynamique de stabilité agit
automatiquement sur le frein d'une ou plusieurs
roues et sur le moteur pour inscrire le véhicule dans la trajectoire souhaitée, dans la limite des
lois de la physique.
Ces systèmes sont automatiquement activés à
chaque démarrage du véhicule.
En cas de problème d'adhérence ou de
trajectoire, ces systèmes se mettent en
marche (confirmé par le clignotement de ce
témoin au combiné).
Désactivation / Réactivation
Dans des conditions exceptionnelles (démarrage
du véhicule embourbé, immobilisé dans la
neige, sur sol meuble), il peut s'avérer utile de
désactiver le système ASR pour faire patiner
librement les roues et retrouver de l'adhérence.
Dès que les conditions d'adhérence le
permettent, réactiver le système.
Le paramétrage se fait par le menu
Conduite / Véhicule de l'écran tactile.
La désactivation est signalée par
l'allumage de ce témoin au combiné et
l'affichage d'un message.
Le système ASR se réactive automatiquement
après chaque coupure de contact ou à partir de
50

km/h.
En dessous de 50
km/h, le réactiver
manuellement.
Anomalie de fonctionnement
En cas de dysfonctionnement, ce témoin
s'allume au combiné, accompagné de
l'affichage d'un message et d'un signal sonore.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
ASR / CDS
Ces systèmes offrent un surcroît de
sécurité en conduite normale, mais ils ne
doivent pas inciter le conducteur à prendre
des risques supplémentaires ou à rouler à
des vitesses trop élevées.
C'est lorsque les conditions d'adhérence
diminuent (pluie, neige, verglas) que les
risques de perte d'adhérence augmentent. Il
est donc indispensable, pour votre sécurité,
de conserver ces systèmes activés en
toutes conditions, et particulièrement lorsque
celles-ci sont difficiles.
Le fonctionnement de ces systèmes
est assuré sous réserve du respect des
préconisations du Constructeur, concernant
tant les roues (pneumatiques et jantes), les
composants de freinage, les composants
électroniques que les procédures de montage
et d'intervention du réseau PEUGEOT.
Afin de bénéficier de l'efficacité de ces
systèmes en conditions hivernales, il est
recommandé d'utiliser des pneumatiques
neige ou 4
saisons. Il est alors impératif
d'équiper les 4
roues avec des pneumatiques
homologués pour le véhicule.
Toutes les caractéristiques des
pneumatiques sont regroupées sur
l'étiquette pneumatiques
/ peinture. Pour
plus d'informations sur les Éléments
