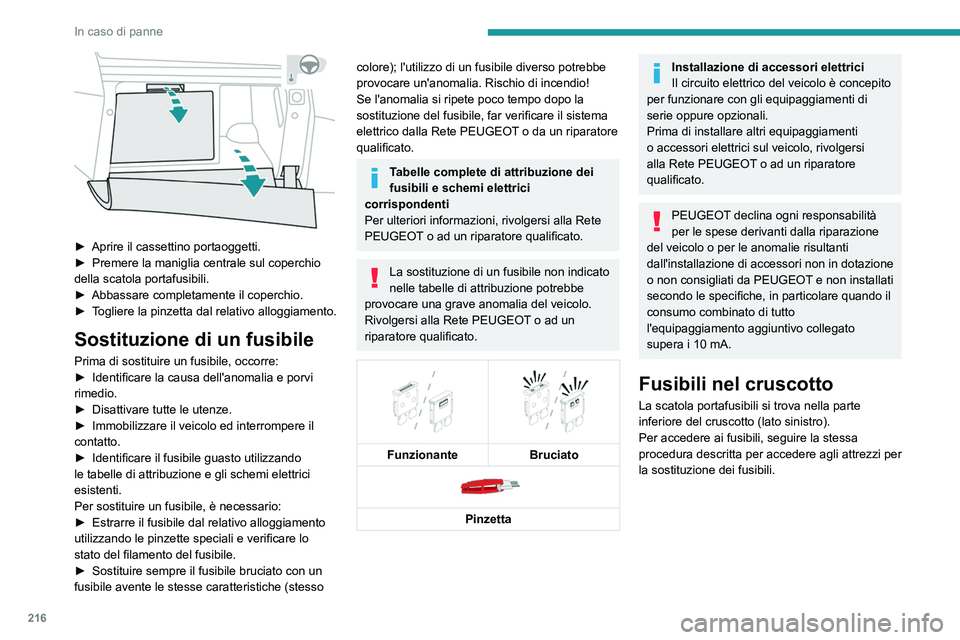

216
In caso di panne

► Aprire il cassettino portaoggetti.
► Premere la maniglia centrale sul coperchio
della scatola portafusibili.
►

Abbassare completamente il coperchio.
►


T
ogliere la pinzetta dal relativo alloggiamento.
Sostituzione di un fusibile
Prima di sostituire un fusibile, occorre:
► Identificare la causa dell'anomalia e porvi
rimedio.
►

Disattivare tutte le utenze.
►


Immobilizzare il veicolo ed interrompere il
contatto.
►


Identificare il fusibile guasto utilizzando
le tabelle di attribuzione e gli schemi elettrici
esistenti.
Per sostituire un fusibile, è necessario:
►


Estrarre il fusibile dal relativo alloggiamento
utilizzando le pinzette speciali e verificare lo
stato del filamento del fusibile.
►


Sostituire sempre il fusibile bruciato con un
fusibile avente le stesse caratteristiche (stesso
colore); l'utilizzo di un fusibile diverso potrebbe
provocare un'anomalia. Rischio di incendio!
Se l'anomalia si ripete poco tempo dopo la
sostituzione del fusibile, far verificare il sistema
elettrico dalla Rete PEUGEOT o da un riparatore
qualificato.
Tabelle complete di attribuzione dei
fusibili e schemi elettrici
corrispondenti
Per ulteriori informazioni, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
La sostituzione di un fusibile non indicato
nelle tabelle di attribuzione potrebbe
provocare una grave anomalia del veicolo.
Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato.


Funzionante
Bruciato

Pinzetta
Installazione di accessori elettrici
Il circuito elettrico del veicolo è concepito
per funzionare con gli equipaggiamenti di
serie oppure opzionali.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo, rivolgersi
alla Rete PEUGEOT o ad un riparatore
qualificato.
PEUGEOT declina ogni responsabilità
per le spese derivanti dalla riparazione
del veicolo o per le anomalie risultanti
dall'installazione di accessori non in dotazione
o non consigliati da PEUGEOT e non installati
secondo le specifiche, in particolare quando il
consumo combinato di tutto
l'equipaggiamento aggiuntivo collegato
supera i 10
mA.
Fusibili nel cruscotto
La scatola portafusibili si trova nella parte
inferiore del cruscotto (lato sinistro).
Per accedere ai fusibili, seguire la stessa
procedura descritta per accedere agli attrezzi per
la sostituzione dei fusibili.
Versione 1 (completa)
Scatola 1 N° fusibile Amperaggio (A) Funzioni
F1 3 AApertura e Avviamento a mani libere
F2 5 ADisplay multifunzione
F5 5 ATelecamera di retromarcia - Sensori di assistenza al parcheggio
F7 10 AAmplificatore Hi-Fi
F8 20 ATergicristallo posteriore
F10 30 ASerrature
F 11 30 ASerrature
F17 10 APresa accessori 12 V bagagliaio
F18 5 AChiamate d'emergenza e d'assistenza
F22 3 AIlluminazione cassettino portaoggetti
F26 3 ADisplay delle spie cinture di sicurezza non allacciate
F27 3 ASensore di irraggiamento solare/pioggia
F31 5 AAirbag.
F33 15 APresa accessori 12 V anteriore
F35 5 AQuadro strumenti
F36 20 ADisplay touch screen - Sistema audio/navigazione
Scatola 2 N° fusibile Amperaggio (A) Funzioni
F17 10 AMemorizzazione delle posizioni di guida

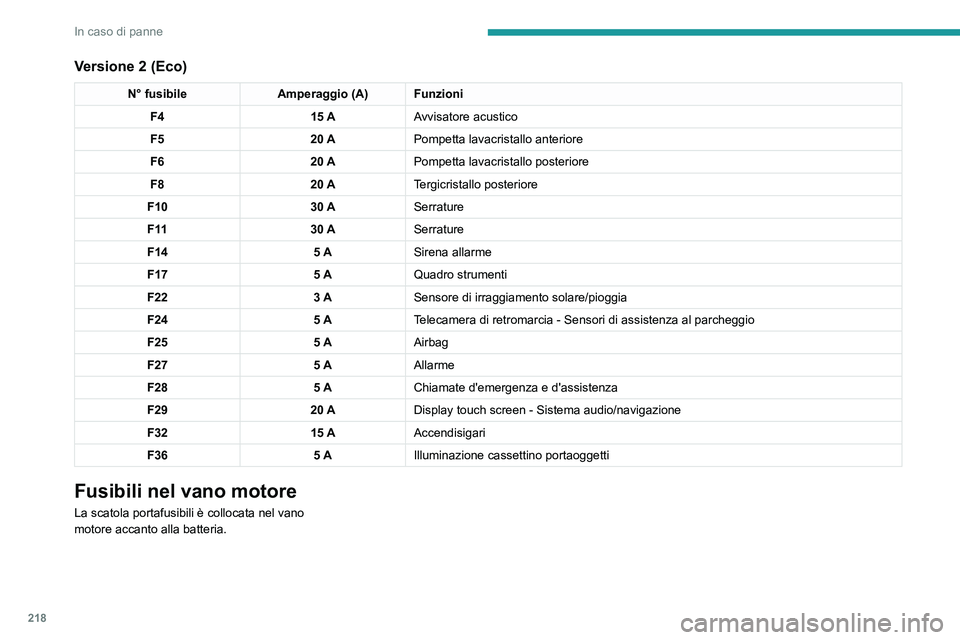

218
In caso di panne
Versione 2 (Eco)
N° fusibileAmperaggio (A) Funzioni
F4 15 AAvvisatore acustico
F5 20 APompetta lavacristallo anteriore
F6 20 APompetta lavacristallo posteriore
F8 20 ATergicristallo posteriore
F10 30 ASerrature
F 11 30 ASerrature
F14 5 ASirena allarme
F17 5 AQuadro strumenti
F22 3 ASensore di irraggiamento solare/pioggia
F24 5 ATelecamera di retromarcia - Sensori di assistenza al parcheggio
F25 5 AAirbag
F27 5 AAllarme
F28 5 AChiamate d'emergenza e d'assistenza
F29 20 ADisplay touch screen - Sistema audio/navigazione
F32 15 AAccendisigari
F36 5 AIlluminazione cassettino portaoggetti
Fusibili nel vano motore
La scatola portafusibili è collocata nel vano
motore accanto alla batteria.
Accesso ai fusibili

Versione 1 (Full)
Scatola 1
N° fusibile Amperaggio (A) Funzioni
F14 15 APompetta lavacristallo.
F15 5 AServosterzo.
F20 25 APompetta lavacristallo.
F22 15 AAvvisatore acustico.
F23 15 AFaro abbagliante destro.
F24 15 AFaro abbagliante sinistro.
Scatola 2 N° fusibile Amperaggio (A) Funzioni
F8 30 ASistema antinquinamento Diesel (AdBlue)
F12 15 ACambio automatico.
F14 5 ACambio automatico.

240
PEUGEOT Connect Radio
e abbassare il volume (secondo
l’equipaggiamento).
Ripristino del suono mediante pressione di uno
dei due tasti del volume.
Media (pressione breve): cambiare
modalità multimediale.
Telefono (pressione breve): inoltrare una
chiamata.
Chiamata in corso (pressione breve): accedere
al menu telefono.
Telefono (pressione lunga): rifiutare una
chiamata in entrata, riagganciare; se non è in
corso una chiamata, accesso al menu telefono.
Radio (rotazione): ricerca automatica
della stazione precedente/successiva.
Media (rotazione): brano precedente/successivo,
spostamento in una lista.
Pressione breve : convalidare una selezione,
altrimenti, accedere alle memorie.
Radio: visualizzazione della lista delle
stazioni.
Media: visualizzazione della lista dei brani.
Radio (pressione continua): aggiornamento della
lista delle stazioni ricevute.
Menu
Applicazioni

Accedere ai dispositivi configurabili.
RADIO MEDIA

Selezionare una sorgente audio o una
stazione radio.
Telefono

Collegare un telefono cellulare tramite
Bluetooth®.
Eseguire alcune applicazioni dallo smartphone
connesso tramite CarPlay
® o Android Auto.
Impostazioni

Impostare un profilo personale e/o
configurare l'audio (balance, acustica,
ecc.) e il display (lingua, unità, data, ora, ecc.)
Guida

Attivare, disattivare o configurare alcune funzioni del veicolo.
Navigazione

Configurare la navigazione e selezionare
la destinazione tramite CarPlay® o
Android Auto.

241
PEUGEOT Connect Radio
10Guida

Attivare, disattivare o configurare alcune funzioni del veicolo.
Navigazione

Configurare la navigazione e selezionare
la destinazione tramite CarPlay® o
Android Auto.
Climatizzatore
21,518,5

Gestire le impostazioni della temperatura
e del flusso dell'aria.
Applicazioni
Visualizzazione delle
fotografie
Inserire una chiavetta USB nella porta USB.
Al fine di preservare il sistema, non utilizzare sdoppiatori USB.
Il sistema può leggere cartelle e file di immagini
nei seguenti formati: .tiff; .gif; .jpg/jpeg; .bmp;
.png.
Premere Connect-App per visualizzare
la schermata principale.
Premere "Gestione foto".
Selezionare una cartella.
Selezionare un'immagine per
visualizzarla.
Premere questo tasto per visualizzare i
dettagli della foto.
Premere la freccia indietro per tornare
indietro di un livello.
Gestione dei messaggi
Premere Connect-App per visualizzare
la schermata principale.
Premere "SMS".
Selezionare la scheda "SMS".
Premere questo tasto per selezionare le
impostazioni di visualizzazione dei
messaggi.
Premere questo tasto per cercare e
selezionare un destinatario.
Selezionare la scheda "Messaggi rapidi".
Premere questo tasto per selezionare le
impostazioni di visualizzazione dei
messaggi.
Premere questo tasto per scrivere un
nuovo messaggio.
Premere il cestino accanto al messaggio
selezionato per eliminarlo.
Premere questo tasto accanto al
messaggio selezionato per visualizzare la
schermata secondaria.

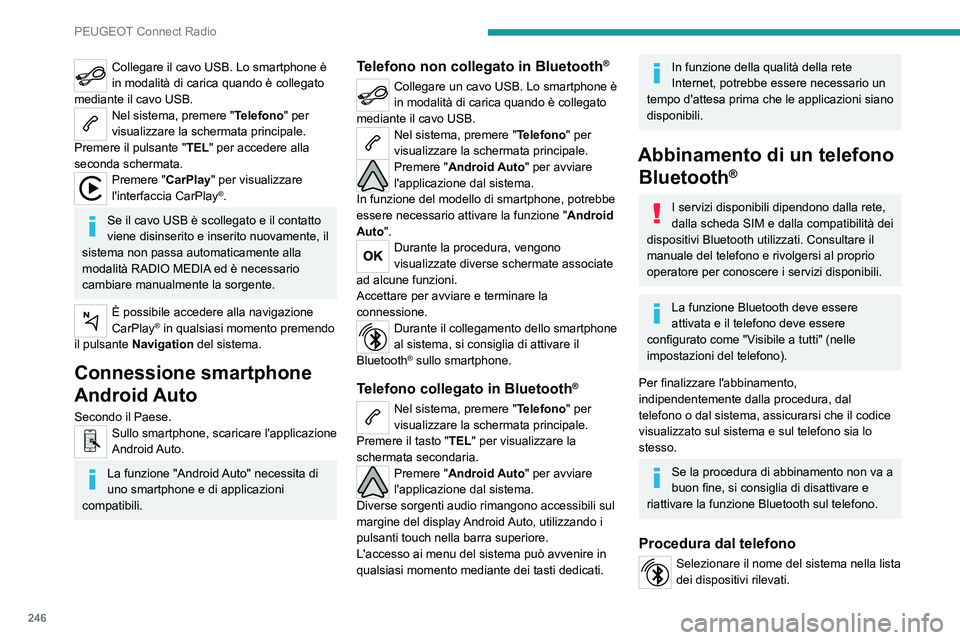

246
PEUGEOT Connect Radio
Collegare il cavo USB. Lo smartphone è
in modalità di carica quando è collegato
mediante il cavo USB.
Nel sistema, premere "Telefono" per
visualizzare la schermata principale.
Premere il pulsante " TEL" per accedere alla
seconda schermata.
Premere "CarPlay" per visualizzare
l'interfaccia CarPlay®.
Se il cavo USB è scollegato e il contatto
viene disinserito e inserito nuovamente, il
sistema non passa automaticamente alla
modalità RADIO MEDIA ed è necessario
cambiare manualmente la sorgente.
È possibile accedere alla navigazione
CarPlay® in qualsiasi momento premendo
il pulsante Navigation del sistema.
Connessione smartphone
Android Auto
Secondo il Paese.
Sullo smartphone, scaricare l'applicazione
Android Auto.
La funzione "Android Auto" necessita di
uno smartphone e di applicazioni
compatibili.
Telefono non collegato in Bluetooth®
Collegare un cavo USB. Lo smartphone è
in modalità di carica quando è collegato
mediante il cavo USB.
Nel sistema, premere "Telefono" per
visualizzare la schermata principale.
Premere "Android Auto" per avviare
l'applicazione dal sistema.
In funzione del modello di smartphone, potrebbe
essere necessario attivare la funzione " Android
Auto".
Durante la procedura, vengono
visualizzate diverse schermate associate
ad alcune funzioni.
Accettare per avviare e terminare la
connessione.
Durante il collegamento dello smartphone
al sistema, si consiglia di attivare il
Bluetooth
® sullo smartphone.
Telefono collegato in Bluetooth®
Nel sistema, premere "Telefono" per
visualizzare la schermata principale.
Premere il tasto "TEL" per visualizzare la
schermata secondaria.
Premere "Android Auto" per avviare
l'applicazione dal sistema.
Diverse sorgenti audio rimangono accessibili sul
margine del display Android Auto, utilizzando i
pulsanti touch nella barra superiore.
L'accesso ai menu del sistema può avvenire in
qualsiasi momento mediante dei tasti dedicati.
In funzione della qualità della rete
Internet, potrebbe essere necessario un
tempo d'attesa prima che le applicazioni siano
disponibili.
Abbinamento di un telefono Bluetooth
®
I servizi disponibili dipendono dalla rete,
dalla scheda SIM e dalla compatibilità dei
dispositivi Bluetooth utilizzati. Consultare il
manuale del telefono e rivolgersi al proprio
operatore per conoscere i servizi disponibili.
La funzione Bluetooth deve essere
attivata e il telefono deve essere
configurato come "Visibile a tutti" (nelle
impostazioni del telefono).
Per finalizzare l'abbinamento,
indipendentemente dalla procedura, dal
telefono o dal sistema, assicurarsi che il codice
visualizzato sul sistema e sul telefono sia lo
stesso.
Se la procedura di abbinamento non va a
buon fine, si consiglia di disattivare e
riattivare la funzione Bluetooth sul telefono.
Procedura dal telefono
Selezionare il nome del sistema nella lista
dei dispositivi rilevati.
Nel sistema, accettare la richiesta di
connessione del telefono.
Procedura dal sistema
Premere Telefono per visualizzare la
schermata principale.
Premere "Ricerca Bluetooth".
Viene visualizzata la lista dei telefoni
rilevati.
Selezionare il nome del telefono scelto
nella lista.
Condivisione della connessione
Il sistema offre la possibilità di collegare il
telefono con 3 profili:
– "Telefono" (kit vivavoce, solo telefono),
– "Streaming" (streaming: riproduzione senza
fili dei file audio del telefono),
– "Dati Internet mobile".
Selezionare uno o più profili.
Premere "OK" per confermare.
In funzione del tipo di telefono, potrebbe essere
chiesto all'utente di accettare il trasferimento dei
contatti e dei messaggi.
La capacità del sistema di collegare un
solo profilo dipende dal telefono.
I tre profili possono collegarsi per
impostazione predefinita.

253
PEUGEOT Connect Nav

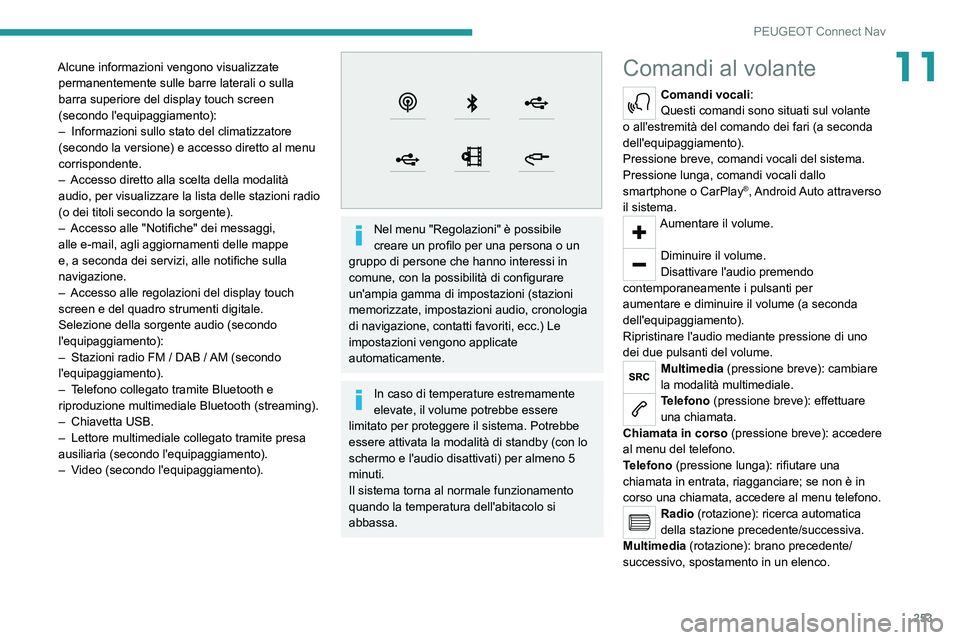

11Alcune informazioni vengono visualizzate permanentemente sulle barre laterali o sulla
barra superiore del display touch screen
(secondo l'equipaggiamento):
–

Informazioni sullo stato del climatizzatore
(secondo la versione) e accesso diretto al menu
corrispondente.
–


Accesso diretto alla scelta della modalità
audio, per visualizzare la lista delle stazioni radio
(o dei titoli secondo la sorgente).
–


Accesso alle "Notifiche" dei messaggi,
alle e-mail, agli aggiornamenti delle mappe
e, a seconda dei servizi, alle notifiche sulla
navigazione.
–


Accesso alle regolazioni del display touch
screen e del quadro strumenti digitale.
Selezione della sorgente audio (secondo
l'equipaggiamento):
–


Stazioni radio FM / DAB /
AM (secondo
l'equipaggiamento).
–

T
elefono collegato tramite Bluetooth e
riproduzione multimediale Bluetooth (streaming).
–

Chiavetta USB.
–


Lettore multimediale collegato tramite presa
ausiliaria (secondo l'equipaggiamento).
–


V
ideo (secondo l'equipaggiamento).


Nel menu "Regolazioni" è possibile
creare un profilo per una persona o un
gruppo di persone che hanno interessi in
comune, con la possibilità di configurare
un'ampia gamma di impostazioni (stazioni
memorizzate, impostazioni audio, cronologia
di navigazione, contatti favoriti, ecc.) Le
impostazioni vengono applicate
automaticamente.
In caso di temperature estremamente
elevate, il volume potrebbe essere
limitato per proteggere il sistema. Potrebbe
essere attivata la modalità di standby (con lo
schermo e l'audio disattivati) per almeno 5
minuti.
Il sistema torna al normale funzionamento
quando la temperatura dell'abitacolo si
abbassa.
Comandi al volante
Comandi vocali:
Questi comandi sono situati sul volante
o all'estremità del comando dei fari (a seconda
dell'equipaggiamento).
Pressione breve, comandi vocali del sistema.
Pressione lunga, comandi vocali dallo
smartphone o CarPlay
®, Android Auto attraverso
il sistema.
Aumentare il volume.
Diminuire il volume.
Disattivare l'audio premendo
contemporaneamente i pulsanti per
aumentare e diminuire il volume (a seconda
dell'equipaggiamento).
Ripristinare l'audio mediante pressione di uno
dei due pulsanti del volume.
Multimedia (pressione breve): cambiare
la modalità multimediale.
Telefono (pressione breve): effettuare
una chiamata.
Chiamata in corso (pressione breve): accedere
al menu del telefono.
Telefono (pressione lunga): rifiutare una
chiamata in entrata, riagganciare; se non è in
corso una chiamata, accedere al menu telefono.
Radio (rotazione): ricerca automatica
della stazione precedente/successiva.
Multimedia (rotazione): brano precedente/
successivo, spostamento in un elenco.

254
PEUGEOT Connect Nav
Pressione breve: confermare una selezione,
altrimenti, accedere alle memorie.
Radio: visualizzare l'elenco delle
emittenti.
Multimedia: visualizzare l'elenco dei brani.
Radio (pressione continua): aggiornare l'elenco
delle emittenti ricevute.
Menu
Navigazione connessa a
Internet


Accedere alle impostazioni di navigazione e scegliere una destinazione.
Utilizzare i servizi in tempo reale, secondo
l'equipaggiamento.
Applicazioni

Eseguire alcune applicazioni dallo
smartphone connesso tramite CarPlay ® o
Android Auto.
Verificare lo stato delle connessioni

Bluetooth
®
e Wi-Fi.
RADIO MEDIA
FM 87.5 MHz

Selezionare una sorgente audio o una
stazione radio o visualizzare foto.
Telefono

Collegare un telefono tramite Bluetooth®,
leggere messaggi ed e-mail e inviare
messaggi rapidi.
Impostazioni

Impostare un profilo personale e/o
configurare l'audio (balance, acustica,
ecc.) e il display (lingua, unità, data, ora, ecc.)
Veicolo

Attivare, disattivare o configurare alcune funzioni del veicolo.
Climatizzatore
21,518,5

Gestire le impostazioni della temperatura
e del flusso dell'aria.

255
PEUGEOT Connect Nav
11Veicolo

Attivare, disattivare o configurare alcune funzioni del veicolo.
Climatizzatore
21,518,5

Gestire le impostazioni della temperatura
e del flusso dell'aria.
Comandi vocali
Comandi al volante
Comandi vocali:
I comandi vocali possono essere
eseguiti da qualsiasi schermata, con un breve
pressione sul tasto "Comandi vocali" situato sul
volante o sull'estremità della leva di comando
dell'illuminazione (secondo l'equipaggiamento),
a patto che non vi siano chiamate telefoniche in
corso.
Per accertarsi che i comandi vocali siano
sempre riconosciuti dal sistema, si
consiglia di seguire questi suggerimenti:
–

parlare nella propria lingua con un tono
di voce normale, senza troncare le parole
o alzare la voce,
–


prima di parlare, attendere sempre il "bip"
(segnale acustico),
–


per un funzionamento ottimale, si consiglia
di chiudere i finestrini e il tetto apribile per
evitare rumori esterni di disturbo,
–


prima di pronunciare un comando vocale,
chiedere agli altri passeggeri di non parlare.
Operazioni preliminari
Esempio di "comando vocale" per la
navigazione:
"Guidare verso indirizzo via Vittorio Veneto
19, Milano"
Esempio di "comando vocale" per la radio e per
i media:
"Riprodurre artista Celentano"
Esempio di "comando vocale" per il telefono:
"Chiamare Davide Rosso"
I comandi vocali, con una scelta di 17
lingue (arabo, brasiliano, ceco, danese,
olandese, inglese, farsi, francese, tedesco,
italiano, norvegese, polacco, portoghese,
russo, spagnolo, svedese, turco), avvengono
in corrispondenza della lingua scelta e
programmata in precedenza nel sistema.
Per alcuni comandi vocali, esistono dei
sinonimi.
Esempio: Guidare verso / Navigare verso /
Andare verso / ...
I comandi vocali in arabo di: "Guidare verso
indirizzo" e "Visualizzare POI nella località",
non sono disponibili.
Informazioni - Uso del
sistema
Una volta attivati i comandi vocali, con
una breve pressione del tasto viene
visualizzata la guida sul display touch screen,
con vari menu che consentono di interagire con il
sistema mediante la voce.
