192
Informações práticas
Desmontagem

► Insira o dedo no entalhe na parte superior
do vidro.
► Puxe para si de modo a soltar a unidade.
Repita as mesmas operações com o outro
resguardo.
Modo de poupança de
energia
Este sistema gere a duração de utilização de
determinadas funções para poupar um nível
de carga suficiente na bateria com a ignição
desligada.
Depois de desligar o motor, pode ainda utilizar,
durante uma duração máxima acumulada de
cerca de 30 minutos, funções como o sistema de
áudio e telemático, os limpa-vidros, as luzes de
cruzamento ou as luzes de teto.

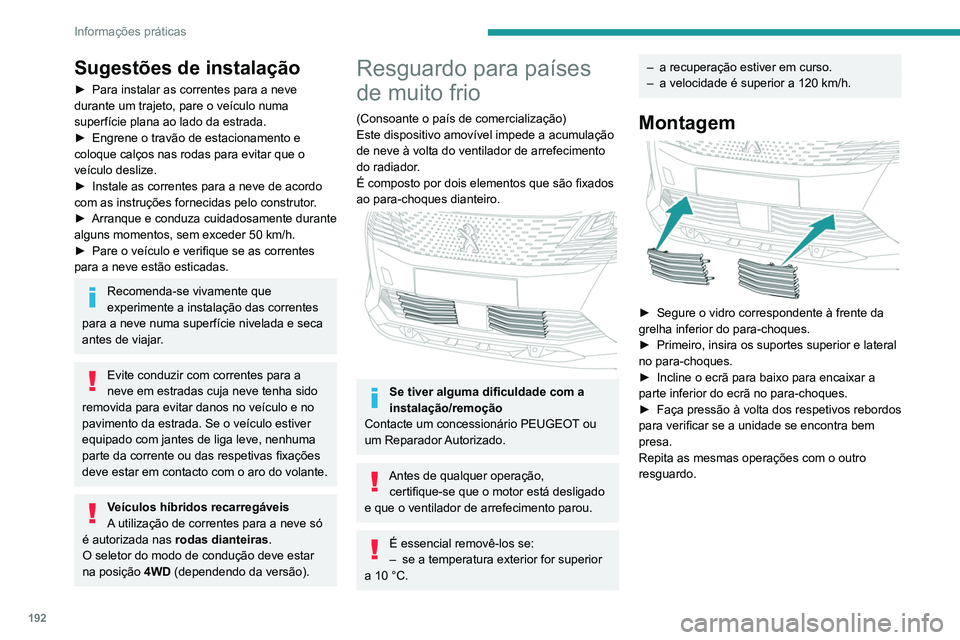

Sugestões de instalação
► Para instalar as correntes para a neve
durante um trajeto, pare o veículo numa
superfície plana ao lado da estrada.
►

Engrene o travão de estacionamento e
coloque calços nas rodas para evitar que o
veículo deslize.
►


Instale as correntes para a neve de acordo
com as instruções fornecidas pelo construtor

.
►

Arranque e conduza cuidadosamente durante
alguns momentos, sem exceder 50 km/h.
►


Pare o veículo e verifique se as correntes
para a neve estão esticadas.
Recomenda-se vivamente que
experimente a instalação das correntes
para a neve numa superfície nivelada e seca
antes de viajar.
Evite conduzir com correntes para a
neve em estradas cuja neve tenha sido
removida para evitar danos no veículo e no
pavimento da estrada. Se o veículo estiver
equipado com jantes de liga leve, nenhuma
parte da corrente ou das respetivas fixações
deve estar em contacto com o aro do volante.
Veículos híbridos recarregáveis
A utilização de correntes para a neve só
é autorizada nas rodas dianteiras.
O seletor do modo de condução deve estar
na posição 4WD (dependendo da versão).
Resguardo para países
de muito frio
(Consoante o país de comercialização)
Este dispositivo amovível impede a acumulação
de neve à volta do ventilador de arrefecimento
do radiador.
É composto por dois elementos que são fixados
ao para-choques dianteiro.


Se tiver alguma dificuldade com a
instalação/remoção
Contacte um concessionário PEUGEOT ou
um Reparador Autorizado.
Antes de qualquer operação, certifique-se que o motor está desligado
e que o ventilador de arrefecimento parou.
É essencial removê-los se:
– se a temperatura exterior for superior
a 10 °C.
– a recuperação estiver em curso.
– a velocidade é superior a 120 km/h.
Montagem

► Segure o vidro correspondente à frente da
grelha inferior do para-choques.
►

Primeiro, insira os suportes superior e lateral
no para-choques.
►


Incline o ecrã para baixo para encaixar a
parte inferior do ecrã no para-choques.
►


Faça pressão à volta dos respetivos rebordos
para verificar se a unidade se encontra bem
presa.
Repita as mesmas operações com o outro
resguardo.

193
Informações práticas

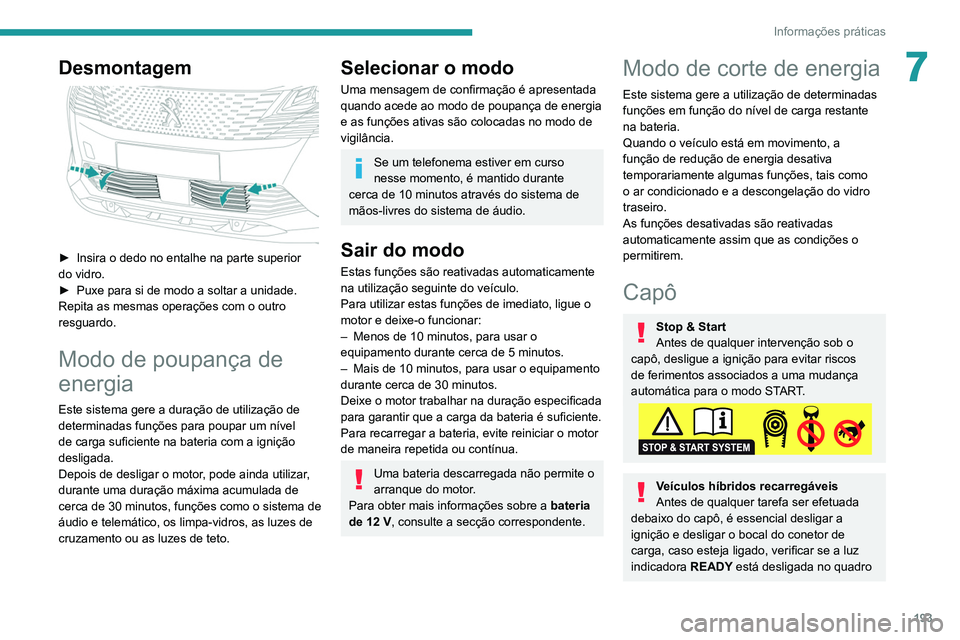

7Desmontagem

► Insira o dedo no entalhe na parte superior
do vidro.
►

Puxe para si de modo a soltar a unidade.
Repita as mesmas operações com o outro
resguardo.
Modo de poupança de
energia
Este sistema gere a duração de utilização de
determinadas funções para poupar um nível
de carga suficiente na bateria com a ignição
desligada.
Depois de desligar o motor, pode ainda utilizar,
durante uma duração máxima acumulada de
cerca de 30 minutos, funções como o sistema de
áudio e telemático, os limpa-vidros, as luzes de
cruzamento ou as luzes de teto.
Selecionar o modo
Uma mensagem de confirmação é apresentada
quando acede ao modo de poupança de energia
e as funções ativas são colocadas no modo de
vigilância.
Se um telefonema estiver em curso
nesse momento, é mantido durante
cerca de 10 minutos através do sistema de
mãos-livres do sistema de áudio.
Sair do modo
Estas funções são reativadas automaticamente
na utilização seguinte do veículo.
Para utilizar estas funções de imediato, ligue o
motor e deixe-o funcionar:
–

Menos de 10 minutos, para usar o
equipamento durante cerca de 5 minutos.
–


Mais de 10 minutos, para usar o equipamento
durante cerca de 30 minutos.
Deixe o motor trabalhar na duração especificada
para garantir que a carga da bateria é suficiente.
Para recarregar a bateria, evite reiniciar o motor
de maneira repetida ou contínua.
Uma bateria descarregada não permite o
arranque do motor.
Para obter mais informações sobre a bateria
de 12 V, consulte a secção correspondente.
Modo de corte de energia
Este sistema gere a utilização de determinadas
funções em função do nível de carga restante
na bateria.
Quando o veículo está em movimento, a
função de redução de energia desativa
temporariamente algumas funções, tais como
o ar condicionado e a descongelação do vidro
traseiro.
As funções desativadas são reativadas
automaticamente assim que as condições o
permitirem.
Capô
Stop & Start
Antes de qualquer intervenção sob o
capô, desligue a ignição para evitar riscos
de ferimentos associados a uma mudança
automática para o modo START.
Veículos híbridos recarregáveis
Antes de qualquer tarefa ser efetuada
debaixo do capô, é essencial desligar a
ignição e desligar o bocal do conetor de
carga, caso esteja ligado, verificar se a luz
indicadora READY está desligada no quadro

220
Em caso de anomalia
Versão 2 (Eco)
Fusível n.ºIntensidade (A) Funções
F4 15 AAvisador sonoro
F5 20 ABomba de lavagem do para-brisas
F6 20 ABomba do lava-vidros traseiro
F8 20 ALimpa-para-brisas traseiro
F10 30 AFechos
F 11 30 AFechos
F14 5 ASirene do alarme
F17 5 AQuadro de bordo
F22 3 ASensor de chuva/luminosidade
F24 5 ACâmara de marcha-atrás - ajuda ao estacionamento
F25 5 AAirbags
F27 5 AAlarme
F28 5 AChamadas de urgência e de assistência
F29 20 AEcrã tátil - Sistema de áudio/navegação
F32 15 AIsqueiro
F36 5 AIluminação no porta-luvas
Fusíveis do compartimento
do motor
A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria.
Versão 1 (completa)
Caixa 1
Fusível n.º Intensidade (A) Funções
F1 3 AAcesso e arranque mãos-livres
F2 5 AEcrã multifunções
F5 5 ACâmara de marcha-atrás - ajuda ao estacionamento
F7 10 AAmplificador Hi-Fi
F8 20 ALimpa-para-brisas traseiro
F10 30 AFechos
F 11 30 AFechos
F17 10 ATomada de acessórios 12
V na mala
F18 5 AChamadas de urgência e de assistência
F22 3 AIluminação no porta-luvas
F26 3 APainel das luzes avisadoras de não colocação dos cintos
F27 3 ASensor de chuva/luminosidade
F31 5 AAirbags.
F33 15 ATomada de acessórios de 12 V dianteira
F35 5 AQuadro de bordo
F36 20 AEcrã tátil - Sistema de áudio/navegação
Caixa 2
Fusível n.º Intensidade (A) Funções
F17 10 AMemorização das posições de condução

221
Em caso de anomalia
8Versão 2 (Eco)
Fusível n.ºIntensidade (A) Funções
F4 15 AAvisador sonoro
F5 20 ABomba de lavagem do para-brisas
F6 20 ABomba do lava-vidros traseiro
F8 20 ALimpa-para-brisas traseiro
F10 30 AFechos
F 11 30 AFechos
F14 5 ASirene do alarme
F17 5 AQuadro de bordo
F22 3 ASensor de chuva/luminosidade
F24 5 ACâmara de marcha-atrás - ajuda ao estacionamento
F25 5 AAirbags
F27 5 AAlarme
F28 5 AChamadas de urgência e de assistência
F29 20 AEcrã tátil - Sistema de áudio/navegação
F32 15 AIsqueiro
F36 5 AIluminação no porta-luvas
Fusíveis do compartimento
do motor
A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria.

223
Em caso de anomalia
8Versão 2 (Eco)
Fusível n.ºIntensidade (A) Funções
F18 10 ALuz de estrada direita
F19 10 ALuz de estrada esquerda

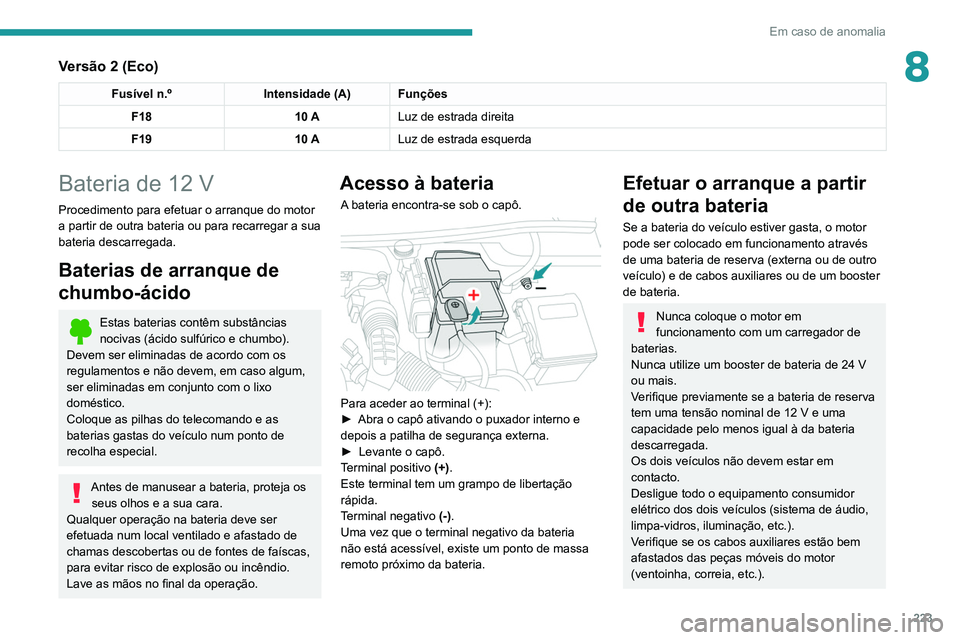

Bateria de 12 V
Procedimento para efetuar o arranque do motor
a partir de outra bateria ou para recarregar a sua
bateria descarregada.
Baterias de arranque de
chumbo-ácido
Estas baterias contêm substâncias
nocivas (ácido sulfúrico e chumbo).
Devem ser eliminadas de acordo com os
regulamentos e não devem, em caso algum,
ser eliminadas em conjunto com o lixo
doméstico.
Coloque as pilhas do telecomando e as
baterias gastas do veículo num ponto de
recolha especial.
Antes de manusear a bateria, proteja os seus olhos e a sua cara.
Qualquer operação na bateria deve ser
efetuada num local ventilado e afastado de
chamas descobertas ou de fontes de faíscas,
para evitar risco de explosão ou incêndio.
Lave as mãos no final da operação.
Acesso à bateria
A bateria encontra-se sob o capô.

Para aceder ao terminal (+):
► Abra o capô ativando o puxador interno e
depois a patilha de segurança externa.
►

Levante o capô.
T

erminal positivo (+).
Este terminal tem um grampo de libertação
rápida.
Terminal negativo (-).
Uma vez que o terminal negativo da bateria
não está acessível, existe um ponto de massa
remoto próximo da bateria.
Efetuar o arranque a partir
de outra bateria
Se a bateria do veículo estiver gasta, o motor
pode ser colocado em funcionamento através
de uma bateria de reserva (externa ou de outro
veículo) e de cabos auxiliares ou de um booster
de bateria.
Nunca coloque o motor em
funcionamento com um carregador de
baterias.
Nunca utilize um booster de bateria de 24 V
ou mais.
Verifique previamente se a bateria de reserva
tem uma tensão nominal de 12 V e uma
capacidade pelo menos igual à da bateria
descarregada.
Os dois veículos não devem estar em
contacto.
Desligue todo o equipamento consumidor
elétrico dos dois veículos (sistema de áudio,
limpa-vidros, iluminação, etc.).
Verifique se os cabos auxiliares estão bem
afastados das peças móveis do motor
(ventoinha, correia, etc.).

224
Em caso de anomalia

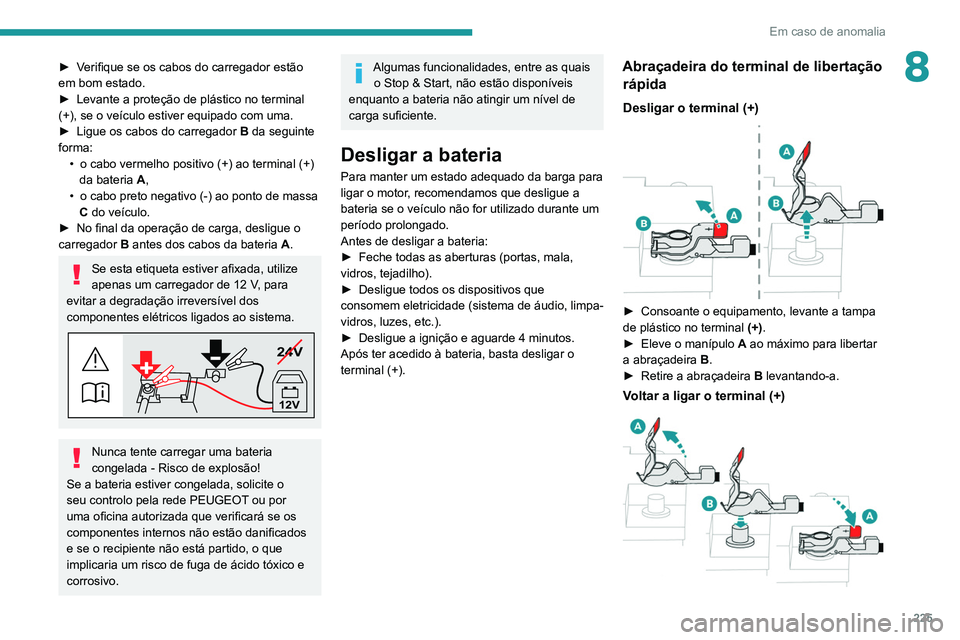

► Verifique se os cabos do carregador estão
em bom estado.
► Levante a proteção de plástico no terminal
(+), se o veículo estiver equipado com uma.
► Ligue os cabos do carregador B da seguinte
forma: • o cabo vermelho positivo (+) ao terminal (+)
da bateria A,
• o cabo preto negativo (-) ao ponto de massa
C do veículo.
► No final da operação de carga, desligue o
carregador B antes dos cabos da bateria A.
Se esta etiqueta estiver afixada, utilize
apenas um carregador de 12 V, para
evitar a degradação irreversível dos
componentes elétricos ligados ao sistema.
24V
12V
Nunca tente carregar uma bateria
congelada - Risco de explosão!
Se a bateria estiver congelada, solicite o
seu controlo pela rede PEUGEOT ou por
uma oficina autorizada que verificará se os
componentes internos não estão danificados
e se o recipiente não está partido, o que
implicaria um risco de fuga de ácido tóxico e
corrosivo.

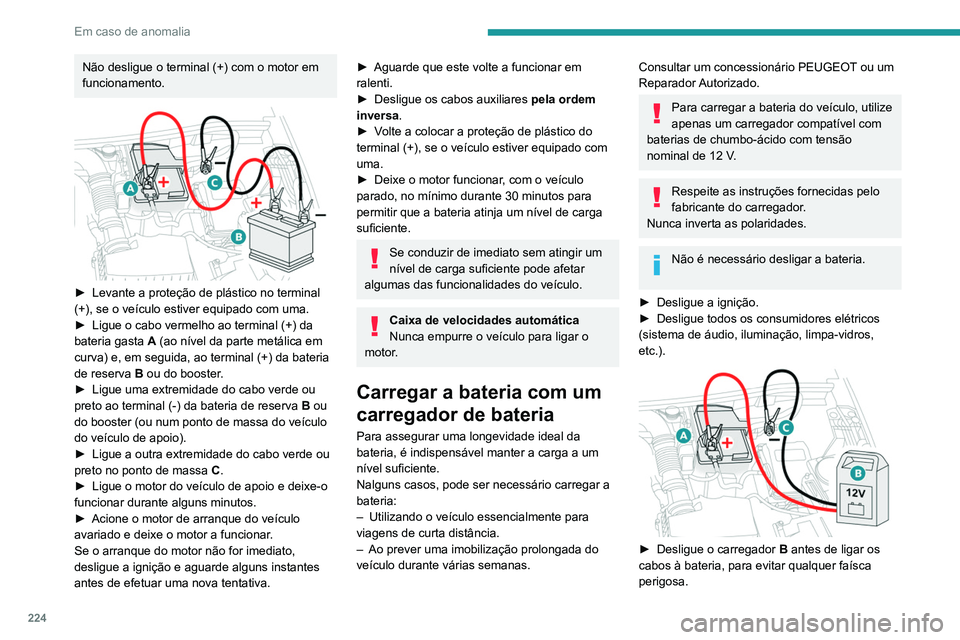

Não desligue o terminal (+) com o motor em
funcionamento.


► Levante a proteção de plástico no terminal
(+), se o veículo estiver equipado com uma.
►

Ligue o cabo vermelho ao terminal (+) da
bateria gasta


A
(ao nível da parte metálica em
curva) e, em seguida, ao terminal (+) da bateria
de reserva
B ou do booster.
►

Ligue uma extremidade do cabo verde ou
preto ao terminal (-) da bateria de reserva


B
ou
do booster (ou num ponto de massa do veículo
do veículo de apoio).
►

Ligue a outra extremidade do cabo verde ou
preto no ponto de massa


C
.
►

Ligue o motor do veículo de apoio e deixe-o
funcionar durante alguns minutos.
►


Acione o motor de arranque do veículo
avariado e deixe o motor a funcionar

.
Se o arranque do motor não for imediato,
desligue a ignição e aguarde alguns instantes
antes de efetuar uma nova tentativa.
► Aguarde que este volte a funcionar em
ralenti.
►

Desligue os cabos auxiliares pela ordem
inversa

.
►

V
olte a colocar a proteção de plástico do
terminal (+), se o veículo estiver equipado com
uma.
►

Deixe o motor funcionar
, com o veículo
parado, no mínimo durante 30 minutos para
permitir que a bateria atinja um nível de carga
suficiente.
Se conduzir de imediato sem atingir um
nível de carga suficiente pode afetar
algumas das funcionalidades do veículo.
Caixa de velocidades automática
Nunca empurre o veículo para ligar o
motor.
Carregar a bateria com um
carregador de bateria
Para assegurar uma longevidade ideal da
bateria, é indispensável manter a carga a um
nível suficiente.
Nalguns casos, pode ser necessário carregar a
bateria:
–

Utilizando o veículo essencialmente para
viagens de curta distância.
–


Ao prever uma imobilização prolongada do
veículo durante várias semanas.
Consultar um concessionário PEUGEOT ou um
Reparador Autorizado.
Para carregar a bateria do veículo, utilize
apenas um carregador compatível com
baterias de chumbo-ácido com tensão
nominal de 12 V.
Respeite as instruções fornecidas pelo
fabricante do carregador.
Nunca inverta as polaridades.
Não é necessário desligar a bateria.
►

Desligue a ignição.
►


Desligue todos os consumidores elétricos
(sistema de áudio, iluminação, limpa-vidros,
etc.).


► Desligue o carregador B antes de ligar os
cabos à bateria, para evitar qualquer faísca
perigosa.

225
Em caso de anomalia
8► Verifique se os cabos do carregador estão
em bom estado.
►
Levante a proteção de plástico no terminal
(+), se o veículo estiver equipado com uma.
►


Ligue os cabos do carregador B

da seguinte
forma: •

o cabo vermelho positivo (+) ao terminal (+)
da bateria A

,
•

o cabo preto negativo (-) ao ponto de massa
C

do veículo.
►

No final da operação de carga, desligue o
carregador B

antes dos cabos da bateria A.
Se esta etiqueta estiver afixada, utilize
apenas um carregador de 12 V, para
evitar a degradação irreversível dos
componentes elétricos ligados ao sistema.
24V
12V
Nunca tente carregar uma bateria
congelada - Risco de explosão!
Se a bateria estiver congelada, solicite o
seu controlo pela rede PEUGEOT ou por
uma oficina autorizada que verificará se os
componentes internos não estão danificados
e se o recipiente não está partido, o que
implicaria um risco de fuga de ácido tóxico e
corrosivo.
Algumas funcionalidades, entre as quais o Stop & Start, não estão disponíveis
enquanto a bateria não atingir um nível de
carga suficiente.
Desligar a bateria
Para manter um estado adequado da barga para
ligar o motor, recomendamos que desligue a
bateria se o veículo não for utilizado durante um
período prolongado.
Antes de desligar a bateria:
►

Feche todas as aberturas (portas, mala,
vidros, tejadilho).
►


Desligue todos os dispositivos que
consomem eletricidade (sistema de áudio, limpa-
vidros, luzes, etc.).
►


Desligue a ignição e aguarde 4 minutos.
Após ter acedido à bateria, basta desligar o
terminal (+).
Abraçadeira do terminal de libertação rápida
Desligar o terminal (+)

► Consoante o equipamento, levante a tampa
de plástico no terminal (+)
.
►

Eleve o manípulo

A
ao máximo para libertar
a abraçadeira

B
.
►

Retire a abraçadeira

B
levantando-a.
Voltar a ligar o terminal (+)

227
Em caso de anomalia
8

Para aceder ao terminal (+):
► Abra o capô ativando o puxador interno e
depois a patilha de segurança externa.
►

Levante o capô.
T

erminal positivo (+) com um terminal de
libertação rápida.
Terminal negativo (-).
Uma vez que o terminal negativo da bateria
não está acessível, existe um ponto de massa
remoto próximo da bateria.
Traseira
A bateria traseira está situada na mala.
Para ter acesso à bateria:


► Levante o piso da mala.
Terminal positivo (+), protegido por uma tampa
de plástico vermelha (não acessível).
Terminal negativo (+) com um conetor de
libertação rápida preto.
Carregar a bateria dianteira
com um carregador de
bateria
Para assegurar uma longevidade ideal da
bateria dianteira, é indispensável manter a carga
a um nível suficiente.
Nalguns casos, pode ser necessário carregar a
bateria dianteira:
–

Utilizando o veículo essencialmente para
viagens de curta distância.
–


Ao prever uma imobilização prolongada do
veículo durante várias semanas.
Consultar um concessionário PEUGEOT

ou um
Reparador Autorizado.
Para carregar a bateria dianteira do
veículo, utilize apenas um carregador
compatível com baterias de chumbo-ácido
com tensão nominal de 12 V.
Respeite as instruções fornecidas pelo
fabricante do carregador.
Nunca inverta as polaridades.
Não é necessário desligar a bateria.
►

Desligue a ignição.
►


Desligue todos os dispositivos que
consomem eletricidade (sistema de áudio,
iluminação, limpa-vidros, etc.).


► Desligue o carregador B antes de ligar os
cabos à bateria, para evitar qualquer faísca
perigosa.
►

V
erifique se os cabos do carregador estão
em bom estado.
►

Levante a proteção de plástico no terminal
(+), se o veículo estiver equipado com uma.
►


Ligue os cabos do carregador B

da seguinte
forma: •

o cabo vermelho positivo (+) ao terminal (+)
da bateria A

,
