2021 Peugeot 308 Handleiding (in Dutch)

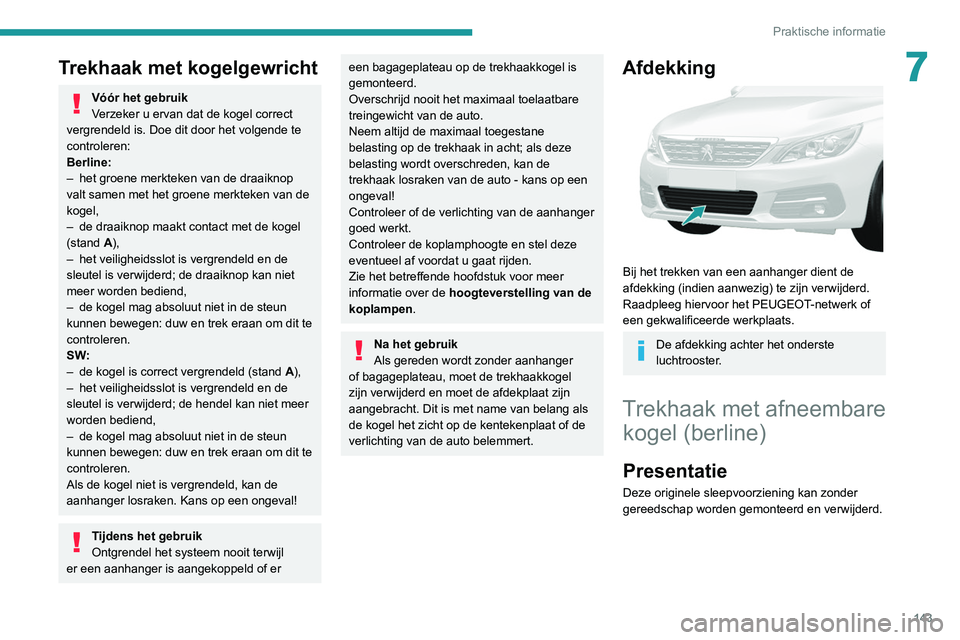

143
Praktische informatie
7Trekhaak met kogelgewricht
Vóór het gebruik
Verzeker u ervan dat de kogel correct
vergrendeld is. Doe dit door het volgende te
controleren:
Berline:
–

het groene merkteken van de draaiknop
valt samen met het groene merkteken van de
kogel,
–


de draaiknop maakt contact met de kogel
(stand

A),
–

het veiligheidsslot is vergrendeld en de
sleutel is verwijderd; de draaiknop kan niet
meer worden bediend,
–


de kogel mag absoluut niet in de steun
kunnen bewegen: duw en trek eraan om dit te
controleren.
S

W:
–

de kogel is correct vergrendeld (stand A

),
–

het veiligheidsslot is vergrendeld en de
sleutel is verwijderd; de hendel kan niet meer
worden bediend,
–


de kogel mag absoluut niet in de steun
kunnen bewegen: duw en trek eraan om dit te
controleren.
Als de kogel niet is vergrendeld, kan de
aanhanger losraken. Kans op een ongeval!
Tijdens het gebruik
Ontgrendel het systeem nooit terwijl
er een aanhanger is aangekoppeld of er
een bagageplateau op de trekhaakkogel is
gemonteerd.
Overschrijd nooit het maximaal toelaatbare
treingewicht van de auto.
Neem altijd de maximaal toegestane
belasting op de trekhaak in acht; als deze
belasting wordt overschreden, kan de
trekhaak losraken van de auto - kans op een
ongeval!
Controleer of de verlichting van de aanhanger
goed werkt.
Controleer de koplamphoogte en stel deze
eventueel af voordat u gaat rijden.
Zie het betreffende hoofdstuk voor meer
informatie over de hoogteverstelling van de
koplampen.
Na het gebruik
Als gereden wordt zonder aanhanger
of bagageplateau, moet de trekhaakkogel
zijn verwijderd en moet de afdekplaat zijn
aangebracht. Dit is met name van belang als
de kogel het zicht op de kentekenplaat of de
verlichting van de auto belemmert.
Afdekking

Bij het trekken van een aanhanger dient de
afdekking (indien aanwezig) te zijn verwijderd.
Raadpleeg hiervoor het PEUGEOT-netwerk of
een gekwalificeerde werkplaats.
De afdekking achter het onderste
luchtrooster.
Trekhaak met afneembare kogel (berline)
Presentatie
Deze originele sleepvoorziening kan zonder
gereedschap worden gemonteerd en verwijderd.

144
Praktische informatie

1.Bevestigingssteun
2. Beschermdop
3. Aansluiting
4. Veiligheidsoog
5. Afneembare kogel
6. Draaiknop voor vergrendeling/ontgrendeling
7. Slot met sleutel
8. Label voor het noteren van belangrijke
referenties


A. Vergrendelde stand (groene markeringen
staan tegenover elkaar); de draaiknop maakt
contact met de kogel (geen speling).
B. Ontgrendelde stand (rode markering staat
tegenover groene markering); de draaiknop
maakt geen contact met de kogel (speling
van ongeveer 5
mm).
Aanhangers met ledverlichting zijn niet compatibel met de bedrading van dit
systeem.
Zie het betreffende hoofdstuk voor meer
informatie over veilig gebruik van de
trekhaak .
Monteren van de kogel
► Verwijder de beschermdop ( 2) onder de
achterbumper uit de steun ( 1).


► Steek het uiteinde van de trekhaakkogel ( 5 )
in de steun (1) en beweeg deze omhoog; de
kogel wordt automatisch vergrendeld.


► De draaiknop ( 6 ) maakt een kwart slag
linksom; houd uw handen uit de buurt van de
knop!


► Controleer of het mechanisme correct is
vergrendeld (stand A
).
►

V
ergrendel het slot ( 7) met de sleutel.

145
Praktische informatie
7► Verwijder altijd de sleutel. De sleutel kan niet
worden verwijderd als het slot is ontgrendeld.
►
Klem het kapje op het slot.

► Verwijder de beschermkap van de
trekhaakkogel.
►
Maak de aanhanger vast aan de
trekhaakkogel.
►


Maak de kabel van de aanhanger vast aan
het veiligheidsoog ( 4

) van de steun.
►

Steek de voedingskabel van de aanhanger in
de juiste aansluiting 3

op de steun en draai deze
een kwart slag om deze aan te sluiten.
Verwijderen van de kogel

► Pak de stekker van de aanhanger , draai hem
een kwart slag en trek hem uit de aansluiting ( 3)
van de steun.
►

Maak de veiligheidskabel van de aanhanger
los uit het veiligheidsoog ( 4

) van de steun.
►

Maak de aanhanger los van de
trekhaakkogel.
►


Plaats de beschermkap terug over de
trekhaakkogel.
►


V
erwijder het kapje van het slot en zet het
kapje vast op de kop van de sleutel.


► Steek de sleutel in het slot ( 7 ).
► Ontgrendel het slot met de sleutel.

► Houd de trekhaakkogel ( 5 ) stevig met één
hand vast; trek met uw andere hand aan de
draaiknop ( 6) en draai hem zo ver mogelijk
rechtsom; laat de draaiknop niet los.

146
Praktische informatie

► Verwijder de kogel via de basis van de steun
(1).
►
Laat de draaiknop los; deze wordt
automatisch geblokkeerd in de ontgrendelde
stand (stand

B).
►

Plaats de beschermdop ( 2

) terug op de steun
(1).
►

Berg de kogel zorgvuldig op in de hoes,
zodat de kogel geen beschadigingen kan
oplopen en niet vuil kan worden.
Onderhoud
De correcte werking van het systeem is alleen
gegarandeerd als de kogel en de steun schoon
blijven.
Voordat de auto met een hogedrukreiniger wordt
schoongemaakt, moet de kogel zijn verwijderd
en moet de beschermdop zijn aangebracht.
Breng het bijgevoegde label op een goed
zichtbare plaats aan, in de buurt van de
steun of in de bagageruimte.
Neem contact op met het PEUGEOT-netwerk
of een gekwalificeerde werkplaats voor
werkzaamheden aan het trekhaaksysteem.
Trekhaak met afneembare kogel (SW)
Overzicht
Deze door de fabrikant geleverde trekhaak kan
zonder gereedschap worden gemonteerd en
verwijderd.


1. Bevestigingssteun
2.Beschermdop
3. Veiligheidsoog
4. Aansluiting
5. Afneembare kogel
6. Pal vergrendelings-/
ontgrendelingsmechanisme
7. Hendel vergrendelings-/
ontgrendelingsmechanisme
8. Veiligheidsslot met sleutel
9. Beschermkap vergrendelingssysteem
10. Opbergtas


A. Vergrendelde stand
De pal is naar rechts geplaatst.
De hendel is naar achteren geplaatst.
B. Ontgrendelde stand
De pal is naar links geplaatst.
De hendel is naar voren geplaatst.
Houd u aan de ter plaatse geldende
regelgeving.
Zie het deel Technische gegevens voor
het gewicht dat de auto kan slepen.
Zie het betreffende hoofdstuk voor meer
informatie over veilig gebruik van de
trekhaak .
Onderhoud
De correcte werking van het systeem is alleen
gegarandeerd als de kogel en de steun schoon
blijven.
Voordat de auto met een hogedrukreiniger wordt
schoongemaakt moet de kogel zijn verwijderd en
moet de beschermdop zijn aangebracht.
Neem contact op met het PEUGEOT-netwerk
of een gekwalificeerde werkplaats voor
werkzaamheden aan het trekhaaksysteem.
Monteren van de kogel
► Maak de beschermdop van de
bevestigingssteun onder de achterbumper los en
verwijder deze.


► Duw de pal op de kogel naar links en houd
deze in die positie.

147
Praktische informatie
7Zie het deel Technische gegevens voor
het gewicht dat de auto kan slepen.
Zie het betreffende hoofdstuk voor meer
informatie over veilig gebruik van de
trekhaak .
Onderhoud
De correcte werking van het systeem is alleen
gegarandeerd als de kogel en de steun schoon
blijven.
Voordat de auto met een hogedrukreiniger wordt
schoongemaakt moet de kogel zijn verwijderd en
moet de beschermdop zijn aangebracht.
Neem contact op met het PEUGEOT-netwerk
of een gekwalificeerde werkplaats voor
werkzaamheden aan het trekhaaksysteem.
Monteren van de kogel
► Maak de beschermdop van de
bevestigingssteun onder de achterbumper los en
verwijder deze.


► Duw de pal op de kogel naar links en houd
deze in die positie. ►

Duw gelijktijdig de hendel naar voren om het
mechanisme te ontgrendelen (positie B
).
►
Duw de kogel met het uiteinde in de
bevestigingssteun tot de aanslag.




► Controleer of de twee pennen perfect
aansluiten op de inkepingen, de hendel weer
naar achteren is gegaan en de pal naar rechts is
bewogen zodat het mechanisme is vergrendeld
(positie
A).
►

Steek de sleutel in het slot en draai deze
rechtsom.
►


V
erwijder de sleutel uit het slot. ►

Plaats de beschermkap en klem deze vast
door deze linksom te draaien.


► Maak de aanhanger vast aan de
trekhaakkogel.
►

Maak de veiligheidskabel van de aanhanger
vast aan het veiligheidsoog van de steun van de
kogel.
►


T
il de beschermkap op de aansluiting
omhoog en sluit de stekker van de aanhanger
aan.
Verwijderen van de kogel
► Koppel de stekker van de aanhanger los van
de trekhaakaansluiting op de steun.
►

Maak de veiligheidskabel van de aanhanger
los van het veiligheidsoog van de steun.
►


Maak de aanhanger los van de
trekhaakkogel.

148
Praktische informatie

► Haal de beschermkap los en verwijder deze
door deze rechtsom te draaien.
►

Steek de sleutel in het slot en draai deze
linksom.
►


V
erwijder de sleutel uit het slot.


► Duw de pal op de kogel naar links en houd
deze in die positie.
►

Duw gelijktijdig de hendel naar voren om het
mechanisme te ontgrendelen (positie B

).
►

Druk de pal helemaal in en verwijder de
trekhaakkogel door deze naar u toe te trekken.
►


Plaats de beschermkap terug en klem deze
in positie op de steun onder de achterbumper

.
► Berg de kogel op in de tas.
Eco-mode
Dit systeem regelt de maximale gebruiksduur
van bepaalde functies bij afgezet contact om te
voorkomen dat de accu ontladen raakt.
Na het afzetten van de motor kunt u een aantal
functies, zoals het audio- en telematicasysteem,
de ruitenwissers, het dimlicht en de
interieurverlichting, nog ongeveer 40 minuten
gebruiken.
Activering van de modus
Er wordt een melding weergegeven als de eco-
mode wordt geactiveerd: de actieve functies
worden in stand-by gezet.
Als u op dat moment aan het telefoneren bent, kunt u het gesprek nog ongeveer
10 minuten via het handsfree systeem van
het audiosysteem voortzetten.
Afsluiten van de eco-mode
De door de eco-mode uitgeschakelde functies
worden automatisch weer ingeschakeld als de
motor wordt gestart.
Als u de functies direct weer wilt gebruiken, start
dan de motor en laat deze draaien:
–

Minder dan 10 minuten om de functies
ongeveer 5 minuten te kunnen gebruiken.
–


Meer dan 10 minuten om de functies ongeveer
30 minuten te kunnen gebruiken.
Laat de motor de aangegeven tijd draaien om
er zeker van te zijn dat de accu voldoende is
opgeladen.
Vermijd het herhaaldelijk of continu starten van
de motor om de accu bij te laden.
Als de accu ontladen is, kan de motor niet gestart worden.
Zie de desbetreffende rubriek voor meer
informatie over de 12V-accu.
Spaarfase
Dit systeem regelt het gebruik van bepaalde
functies van de auto afhankelijk van de
laadtoestand van de accu.
Tijdens het rijden kunnen enkele functies, zoals
de airconditioning en achterruitverwarming,
tijdelijk worden uitgeschakeld in verband met de
laadtoestand van de accu.
Deze functies worden automatisch weer
ingeschakeld zodra de laadtoestand van de accu
dit toelaat.
Allesdragers monteren
Op het dak bevestigen
Wanneer u allesdragers monteert, mag
u ze alleen bevestigen aan de vier
bevestigingspunten van het dakframe. Als de
portieren zijn gesloten, zijn deze punten niet
zichtbaar.

149
Praktische informatie
7

Gebruik door PEUGEOT goedgekeurde
accessoires en houd u aan de
aanwijzingen en instructies in de
montagehandleiding van de fabrikant om
beschadiging van de carrosserie (deuken,
krassen enz.) te voorkomen.
Neem het in de handleiding van de
allesdragers aangegeven
maximumgewicht voor de belading in acht.
Pas de rijsnelheid bij een belading hoger
dan 40
cm aan de rijomstandigheden aan
om schade aan de allesdragers en de
bevestigingspunten op het dak te voorkomen.
Raadpleeg de landelijke wetgeving met
betrekking tot het vervoeren van voorwerpen
die langer zijn dan de auto.
Bevestigen op de dakrails

U moet de allesdragers bevestigen ter hoogte
van de merktekens op de dakrails.
Uit veiligheidsoverwegingen en om te
voorkomen dat het dak van uw auto
beschadigd raakt, is het raadzaam uitsluitend
voor uw auto goedgekeurde allesdragers te
gebruiken.
Houd u aan de montagevoorschriften en
de gebruiksvoorwaarden die zijn vermeld in
de handleiding die met de allesdragers is
meegeleverd.
Aanbevelingen
Verdeel de lading gelijkmatig om te
voorkomen dat een van de zijden wordt
overbelast.
Plaats de zwaarste lading zo dicht mogelijk
bij het dak.
Sjor de lading goed vast.
Rijd behoedzaam: wees bedacht op een
grotere zijwindgevoeligheid. Bovendien kan
de stabiliteit van de auto door de belading
worden beïnvloed.
Controleer in lange ritten bij elke stop of de
lading nog goed vastzit.
Verwijder de allesdragers zodra deze niet
meer nodig zijn.
Motorkap
Ontgrendelen
► Open het linker voorportier .

► Trek de hendel aan de onderzijde van de
deuropening naar u toe.

150
Praktische informatie

► Trek de veiligheidshaak naar u toe en til de
motorkap op.


► Neem de motorkapsteun uit de houder en
bevestig deze in de uitsparing om de motorkap
geopend te houden.
Open de motorkap niet als het stormt.
Wees voorzichtig bij het losmaken van
de veiligheidshaak en de motorkapsteun als
de motor warm is (kans op brandwonden).
* Afhankelijk van de motor.
Vanwege de kans op beschadiging van het
elektrisch systeem is het verboden gebruik
te maken van een hogedrukreiniger voor het
reinigen van de motorruimte.
Sluiten
► Haal de motorkapsteun uit de uitsparing.
► Bevestig de motorkapsteun in de houder .
►

Laat de motorkap voorzichtig zakken en laat
deze aan het einde van de slag in het slot vallen.
►


T
rek aan de motorkap om te controleren of
deze goed vergrendeld is.
Stop & Start
Schakel het contact altijd uit als
u handelingen onder de motorkap wilt
uitvoeren, om letsel door het automatisch
activeren van de START-stand te voorkomen.
Onder de motorkap
De weergegeven motor dient slechts als
voorbeeld.
De plaats van de volgende onderdelen kan
verschillen:
–

Luchtfilter
.
–
Oliepeilstok. –
Olievuldop.
Benzinemotor

Dieselmotor

1.
Reservoir ruitensproeiervloeistof
2. Reservoir motorkoelvloeistof
3. Reservoir remvloeistof
4. Accu/zekeringen
5. Afzonderlijk massapunt (-)
6. Zekeringkast
7. Luchtfilter
8. Olievuldop
9. Oliepeilstok
10. Handopvoerpomp*
Het brandstofcircuit van een dieselmotor
staat onder zeer hoge druk.
Laat werkzaamheden aan dit circuit
alleen door het PEUGEOT-netwerk of een
gekwalificeerde werkplaats uitvoeren.
Niveaus controleren
Controleer regelmatig alle hieronder aangegeven
niveaus volgens het onderhoudsschema van
de fabrikant. Vul indien nodig bij, tenzij anders
aangegeven.
Laat in het geval van een sterk gedaald niveau
het desbetreffende circuit controleren door het
PEUGEOT-netwerk of door een gekwalificeerde
werkplaats.
De vloeistoffen moeten voldoen aan de
eisen die de fabrikant stelt aan
vloeistoffen voor de motor van de auto.
Let bij werkzaamheden onder de
motorkap goed op, want bepaalde delen
van de motor kunnen zeer heet zijn (kans op
brandwonden) en de koelventilator kan ieder
moment aanslaan (zelfs bij afgezet contact).
