SYSTÉMY AKTIVNÍ
BEZPEČNOSTI
Ve vozidle jsou následující systémy
aktivní bezpečnosti:
❒ABS (Anti-lock Braking System);
❒EBD (Electronic Brakingforce
Distribution);
❒MBA (Mechanical Brake Assist);
❒ESC (Electronic Stability Control);
❒HH (Hill Holder);
❒ASR (AntiSlip Regulation);
❒BA (Brake Assist);
❒MSR (Motor Schleppmoment
Regelung);
Fungování systémů je popsáno na
následujících stránkách.
SYSTÉM ABS (Anti-lock
Braking System)
Systém ABS je nedílnou součástí
brzdové soustavy, který na jakémkoli
povrchu vozovky a bez ohledu na
sílu brzdného účinku znemožní
při brzdění zablokování a tím smyk
kola/kol. Zaručí tak ovladatelnost
vozidla i při nouzovém brzdění.
UPOZORNĚNÍ Pro dosažení maximální
výkonnosti brzdné soustavy je nutné
období záběhu asi 500 km: během této
doby je vhodné nebrzdit příliš prudce,
opakovaně a dlouze.
Zásah systému
Řidič pozná zásah ABS podle mírného
pulzování brzdového pedálu
provázeného příznačným hlukem. To
znamená, že je nutno uzpůsobit
rychlost danému jízdnímu povrchu.
41) 42) 43) 44) 45) 46) 47) 48)
SYSTÉM EBD (Electronic
Brakingforce
Distribution)
Systém EBD umožňuje rozdělit brzdný
účinek mezi přední a zadní kola.
SYSTÉM MBA
(Mechanical brake
assist)
Jakmile systém, který se nedá vypnout,
detekuje nouzové brzdění (podle
rychlosti ovládání brzdového pedálu),
zajistí zvýšení hydraulického brzdného
tlaku, který se přidá k tlaku vyvinutému
řidičem na brzdový pedál, a umožní
tak rychlejší a silnější účinek celé
brzdové soustavy.
49)
SYSTÉM ESC (Electronic
Stability Control)
Je to systém řízení stability vozidla,
který pomáhá udržovat směr jízdy při
ztrátě přilnavosti pneumatik.Systém je schopen rozpoznat stavy,
které by mohly ohrozit stabilitu vozidla,
a automaticky začne diferencovaným
způsobem brzdit jednotlivá kola, aby
poskytl vozidlu stabilizující moment.
Systém ESC se zapne samočinně při
startování motoru a nelze jej vypnout.
Zásah systému
Je signalizován blikáním kontrolkyESC
na přístrojové desce: řidič je informován
o kritickém stavu vozidla z hlediska
stability a adheze.
50) 51) 52) 53) 54) 55)
SYSTÉM HH (Hill Holder)
Je nedílnou součástí systému ESC,
usnadňuje rozjezd do kopce;
automaticky se aktivuje v následujících
případech:
❒ve stoupání: vozidlo stojí na svahu se
sklonem větším než 5 %, motor je v
chodu, brzda je sešlápnutá a je zařazen
neutrál nebo jiná rychlost než
zpátečka;
❒v klesání: vozidlo stojí na vozovce z
kopce se sklonem více než 5 %, motor
je v chodu, brzda je sešlápnutá a je
zařazena zpátečka.
66
BEZPEČNOST

Při rozjezdu drží systém ESC brzdný
tlak na kolech, dokud se motor nevytočí
na moment pro řádný rozjezd, v
každém případě nejdéle po dobu dvou
sekund. Tím usnadní přesun pravé
nohy z brzdového pedálu na pedál
akcelerace.
Jestliže se vozidlo do dvou sekund
nerozjede, systém se samočinně vypne
s postupným uvolněním brzdného
účinku. Během této fáze uvolnění je
možné slyšet typický zvuk
mechanického uvolnění brzd,
znamenající nadcházející pohyb vozidla.
UPOZORNĚNÍ Se zataženou parkovací
brzdou není Hill Holder zapnutý.
UPOZORNĚNÍ Systém Hill Holder není
parkovací brzdou, proto nesmíte opustit
vozidlo dříve než zatáhnete parkovací
brzdu, vypnete motor a zařadíte první
rychlostní stupeň tzn. než vozidlo
bezpečně zastavíte.
UPOZORNĚNÍ Se zataženou parkovací
brzdou není Hill Holder zapnutý. V
případě, že je zabrzděná parkovací
brzda a současně sešlápnete brzdový
pedál, systém Hill Holder se zapne jen v
případě, že parkovací brzdu odbrzdíte
dříve, než uvolníte brzdový pedál.
56)
SYSTÉM ASR (Antislip
Regulation)
Je nedílnou součástí systém ESC.
Samočinně zasahuje při proklouznutí
jednoho hnacího kola nebo obou
hnacích kol, při ztrátě přilnavosti na
mokrém povrchu (aquaplaning),
akceleraci na nesoudržném,
zasněženém nebo zledovatělém
povrchu atd.
Podle typu prokluzu aktivuje systém
jedno ze dvou ovládání:
❒při prokluzu obou hnacích kol
zaúčinkuje ASR snížením výkonu
přenášeného motorem;
❒při prokluzu jednoho hnacího kola
zaúčinkuje ASR automatickým
zabrzděním prokluzujícího kola.
Zapnutí / vypnutí systému ASR
ASR se zapne samočinně při každém
nastartování motoru.
Během jízdy lze vypnout a pak znovu
zapnout ASR tlačítkem ASR OFF obr.
47.
U některých verzí je zásah systému je
signalizován zobrazením příslušného
upozornění na displeji.Vypnutí ASR je signalizováno svícením
kontrolky v tlačítku ASR OFF a u
některých verzí i zobrazením
příslušného upozornění na displeji. Při
vypnutí ASR za jízdy se systém opět
automaticky zapne při dalším
nastartování motoru.
Při jízdě na zasněženém povrchu s
namontovanými sněhovými řetězy může
být užitečné vypnout systém ASR: za
těchto podmínek totiž podkluzování
hnacích kol umožní získání vyššího
náhonu.
57) 58) 60) 60) 61) 62)
SYSTÉM BA (Brake
Assist)
Tento systém se nedá vypnout: jakmile
rozpozná nouzové brzdění (podle
rychlosti sešlápnutí brzdového pedálu),
umožní rychle zapůsobit na brzdovou
soustavu. Brzdový asistent se vypne při
závadě systému ESC.
47L0F0040C
67

55)Schopnosti systému ESC nesmíte
nikdy prověřovat neodpovědně a
nebezpečně tak, že ohrozíte bezpečnost
svou a ostatních.
56)Při stání na svahu s malým sklonem
(do 8 %), se zatíženým vozidlem nebo
připojeným přípojným vozidlem (je-li to
možné) se může stát, že se systém HH
neaktivuje. Vozidlo by pak mohlo popojet
dozadu a způsobit kolizi s jiným vozidlem či
předmětem Odpovědnost za bezpečnost
jízdy leží vždy a jen na řidiči.
57)Pro správné fungování systému ASR je
zcela nezbytné, aby byla všechna kola
vozidla osazena pneumatikami stejné
značky a stejného typu, aby byly
pneumatiky v dokonalém stavu, a zejména
aby byly předepsaného typu a velikosti.
58)ASR funguje i při případném použití
rezervního kola (je-li ve výbavě). V každém
případě je nutno mít na paměti, že je
rezervní kolo menší než normální
pneumatika, a proto má i menší přilnavost
než ostatní pneumatiky vozidla.
59)Systém ASR nemůže zvrátit zcela
přirozené fyzikální zákonnosti, tzn. že
nemůže zvýšit přilnavost silničního povrchu.
60)Systém ASR nezabrání dopravním
nehodám, ani nehodám způsobeným
projížděním zatáčkou nadměrnou rychlosti,
jízdou po málo přilnavém povrchu či
aquaplaningu.
61)Schopnosti systému ASR nesmíte
nikdy prověřovat neodpovědně a
nebezpečně tak, že ohrozíte bezpečnost
svou a ostatních.62)Výkony systému ASR nesmějí vést
řidiče k tomu, aby se vystavoval
zbytečnému a neospravedlnitelnému riziku.
S vozidlem je nutno za každých okolností
jezdit podle stavu silničního povrchu,
viditelnosti a provozu. Odpovědnost za
bezpečnost jízdy leží vždy a jen na řidiči.
63)Systém HBA zvýší přilnutí pneumatik k
vozovce jen v mezích daných fyzikálními
zákony. Proto jezděte opatrně v souladu se
stavem jízdního povrchu.
64)Systém HBA nezabrání dopravním
nehodám, ani nehodám způsobeným
projížděním zatáčkou nadměrnou rychlosti,
jízdou po málo přilnavém povrchu či
aquaplaningu.
65)Systém HBA slouží jako asistence při
řízení vozidla: za jízdy řidič nikdy nesmí
snížit pozornost. Odpovědnost za řízení a
jízdu nese vždy a jedině řidič.
66)Schopnosti systému HBA nesmíte
nikdy testovat nezodpovědným a
riskantním způsobem, jimž se ohrozí
bezpečnost řidiče, cestujících ve vozidle a
ostatních účastníků silničního provozu.ASISTENČNÍ
SYSTÉMY PŘI
ŘÍZENÍ
SYSTÉM iTPMS (indirect
Pressure Monitoring
System)
(u příslušné verze vozidla)
67) 68) 69) 70) 71) 72)Vozidlo lze vybavit systémem pro
sledování tlaku v pneumatikách
T.P.M.S. (Tyre Pressure Monitoring
System), který snímači otáček kol
monitoruje tlak v pneumatikách.
Systém upozorní řidiče na případnou
prázdnou pneumatiku/pneumatiky
rozsvícením kontrolky
na přístrojové
desce a příslušným upozorněním na
displeji.
Pokud je prázdná jen jedna
pneumatika, systém by měl ukázat i, o
kterou se přesně jedná, nicméně se
doporučuje překontrolovat pak tlak ve
všech čtyřech pneumatikách.
Systém nepozná hodnotu tlaku v
pneumatice, ale umí indikovat, že tlak v
některé pneumatice klesl pod určitou
hodnotu.
Tato signalizace se zobrazí i po vypnutí
a opětném nastartování motoru, dokud
neprovedete proceduru RESET.
69

SYSTÉM SBR (Seat
Belt Reminder)
Systém SBR (u příslušné verze vozidla)
upozorňuje cestující na předních a
zadních místech na nezapnutí
příslušného bezpečnostního pásu.
Nezapnutí příslušného bezpečnostního
pásu signalizuje systém vizuálně
(rozsvícením kontrolky na přístrojové
desce nebo rámečku a ikony na displeji)
a zvukovou výstrahou (viz informace
níže).
POZN.: Zvukovou výstrahu je možné si
nechat trvale vypnout u autorizovaného
servisu Lancia. Zvukovou výstrahu lze
znovu kdykoli zapnout v nastavovacím
menu displeje.
Chování kontrolky bezpečnostních
pásů
Kontrolky na rámečku nad zpětným
zrcátkem ukazují:
Čtyřmístné verze obr. 51
❒1: bezpečnostní pás levého předního
sedadla;
❒2: bezpečnostní pás levého zadního
sedadla;
❒3: bezpečnostní pás pravého zadního
sedadla;
❒4: bezpečnostní pás pravého
předního sedadla;Pětimístná verze obr. 52
❒1: bezpečnostní pás levého předního
sedadla;
❒2: bezpečnostní pás levého zadního
sedadla;
❒3: bezpečnostní pás prostředního
zadního sedadla;
❒4: bezpečnostní pás pravého zadního
sedadla;
❒5: bezpečnostní pás pravého
předního sedadla;Jestliže není zapnutý bezpečnostní pás
řidiče a/nebo spolucestujícího (který
sedí ve vozidle), se při překročení
rychlosti 20 km/h nebo při rychlosti v
rozmezí 10 - 20 km/h déle než 5
sekund spustí cyklus zvukových výstrah
pro přední sedadla (prvních šest
sekund nepřerušovaně a poté "pípání"
po dobu 90 sekund) a bliká kontrolka.51L0F0225C52L0F0267C
73

Jakmile zvuková signalizace skončí,
kontrolky svítí trvale do vypnutí motoru.
Akustická signalizace se přeruší, jakmile
si řidič bezpečnostní pás zapne a
kontrolka začne svítit zeleně.
Při rozepnutí pásu za jízdy se znovu
spustí akustická signalizace a kontrolka
začne znovu červeně svítit, jak je
popsáno výše.
U zadních míst se signalizace spustí
pouze při rozepnutí některého z
bezpečnostních pásů (kontrolka bliká
červeně). Kontrolka vyhrazená pro
rozepnutý pás pak začne blikat (bliká
červeně) po dobu asi 30 sekund. Navíc
je vydán zvukový signál.
Při rozepnutí více bezpečnostních pásů
příslušná kontrolka začne nezávisle
na ostatních blikat (červeně). Kontrolky
začnou svítit zeleně zapnutím
příslušného bezpečnostního pásu
znovu zapne.
Po asi 30 sekundách po poslední
signalizaci příslušné kontrolky pro zadní
sedadla zhasnou bez ohledu na stav
bezpečnostního pásu (červeně nebo
zeleně).
UPOZORNĚNÍ Jestliže jsou všechny
(přední a zadní) pásy zapnuté, otočením
klíčku v zapalování na polohu MAR
zůstanou kontrolky svítit zeleně po
dobu asi 30 sekund.UPOZORNĚNÍ Otočením klíčku v
zapalování na MAR se kontrolky
signalizace zapnutých bezpečnostních
pásů rozsvítí zeleně; kontrolky
signalizace nezapnutých
bezpečnostních pásů rozsvítí červeně.
V případě, že bude zapnutý i poslední
pás, zůstanou kontrolky svítit zeleně po
dobu asi 30 sekund, a pak zhasnou.PŘEDPÍNAČE
76) 77) 78) 79)32)
Pro zvýšení účinnosti předních
bezpečnostních pásů je vozidlo
vybaveno předpínači bezpečnostních
pásů, které při silném nárazu zatáhnou
bezpečnostní pás zpět o několik
centimetrů a tím zajistí dokonalé přilnutí
bezpečnostního pásu k tělu cestujícího
ještě dříve, než je pás zadrží působením
síly nárazu.
Aktivace předpínačů se pozná podle
vtažení pásu do navíječe. V tomto
modelu je i další předepínací zařízení
(nainstalované v oblasti prahu), jehož
zásah se pozná podle zkrácení
kovového lana.
Při zásahu předpínače se může uvolnit
malé množství kouře, který není
škodlivý a neznamená vypuknutí
požáru.
Pokud při mimořádných okolnostech
(velká voda, mořský příliv atd.) pronikne
do zařízení voda a/nebo bahno, je
nutné se obrátit na autorizovaný servis
Lancia a nechat ho vyměnit.
UPOZORNĚNÍ Pro zajištění co
nejúčinnější ochrany předpínačem je
nutné, aby bezpečnostní pás dobře
přiléhal k hrudi a bokům.
74
BEZPEČNOST

Hlavní upozornění ohledně
bezpečné přepravy dětí
❒Dětskou sedačku montujte zásadně
na zadní sedadlo, kde je dítě v případě
nárazu více ochráněno.
❒Montujte co nejdéle dětskou sedačku
proti směru jízdy, pokud možno do 3 -
4 let věku dítěte.
❒Dětskou sedačku montovanou proti
směru jízdy na zadní sedadlo
doporučujeme umístit co nejvíce
dopředu, jak to dovolí poloha předního
sedadla.
❒Po vypnutí airbagu na straně
spolucestujícího je nutno podle trvalého
svícení kontrolky na přístrojové desce
zkontrolovat, zda je airbag skutečně
deaktivován.
❒Postupujte přesně podle návodu
dodaného se sedačkou. Návod k
sedačce uchovávejte spolu s ostatní
dokumentací k vozidlu a tímto návodem
k vozidlu. Nepoužívejte dětské
sedačky, k nimž není přiložen návod k
použití.
❒Všechny dětské sedačky a kolébky
jsou zásadně jednomístné. Nikdy v nich
nepřepravujte dvě děti najednou.
❒Pečlivě kontrolujte, zda bezpečnostní
pás nepřiléhá ke krku dítěte.❒Zatažením za bezpečnostní pás se
nezapomeňte ujistit, zda je dobře
zapnutý.
❒Za jízdy nepřipusťte, aby dítě sedělo
v nepatřičné poloze či s rozepnutým
bezpečnostním pásem.
❒Nedovolte, aby si dítě dalo diagonální
úsek bezpečnostního pásu pod paži
nebo za záda.
❒Nikdy nepřepravujte děti v náručí. To
platí i pro novorozence. Nikdo není
schopen dítě při nárazu zadržet;
❒Po případné dopravní nehodě pořiďte
novou dětskou sedačku.
❒V případě sedaček upevňovaných po
směru jízdy je nutno hlavovou opěrku
sedadla ve vozidle vysunout do nejvyšší
polohy.
POZOR
80)VÁŽNÉ NEBEZPEČÍ Jestliže je čelní
airbag na straně spolucestujícího aktivován
do pohotovostního stavu, neinstalujte na
přední sedadlo dětské sedačky, které
se montují proti směru jízdy. Nafouknutím
by mohl airbag přivodit dítěti smrtelné
zranění bez ohledu na sílu nárazu. Proto
doporučujeme vozit děti sedící v sedačce
zásadně na zadním sedadle, kde je v
případě nárazu více ochráněno.81)Povinnost deaktivovat airbag v případě,
že se bude do vozidla upevňovat dětská
sedačka montovaná proti směru jízdy,
je předepsána příslušnými symboly
na štítku na sluneční cloně. Postupujte
podle pokynů na etiketě na sluneční cloně
na straně spolucestujícího (viz pokyny
uvedené v části “Systém přídavné ochrany
(SRS) - Airbag” v kapitole "Bezpečnost").
82)Je-li nezbytné přepravovat dítě na
předním sedadle na straně spolucestujícího
v kolébkové sedačce umístěné proti směru
jízdy, je nutno v nastavovacím menu vyřadit
z funkce všechny airbagy (čelní i boční
pro ochranu hrudníku/pánve) na straně
spolucestujícího a ověřit toto vypnutí
pomocí kontrolky
na přístrojové desce.
Sedadlo spolucestujícího je pak nutno
posunout co nejvíce dozadu, aby se dětská
sedačka nedotýkala palubní desky.
83)S předním či zadním sedadlem
nemanipulujte, pokud na něm sedí dítě
nebo pokud dítě sedí v dětské sedačce.
84)Nesprávnou montáží dětské sedačky
se může ochranný systém vyřadit z
činnosti. Při nehodě vozidla by se mohla
sedačka uvolnit a dítě by mohlo utrpět
zranění, která mohou i smrtelná. Při
instalaci ochranného systému pro
novorozence či dítě postupujte přesně
podle pokynů výrobce.
85)Když se dětský ochranný systém
nepoužívá, upevněte ho bezpečnostním
pásem nebo úchyty ISOFIX, nebo jej
demontujte z vozidla. Nenechávejte ho
volně ve vozidle. Tím se zabrání zranění
cestujících při prudkém zabrzdění nebo
nehodě.
85

O aktivaci předpínačů a airbagů
rozhoduje diferencovaně řídicí jednotka
v závislosti na typu nárazu. Pokud se
tedy ve výše uvedených případech
airbagy nenafouknou, neznamená to,
že systém selhal.
94) 95) 96) 97) 98) 99) 100) 101) 102) 103) 104) 105)
106)
POZOR
91)Na volant a na kryt airbagu na straně
spolujezdce nelepte žádné samolepky
a neodkládejte sem žádné předměty.
Neodkládejte žádné předměty (např.
mobilní telefon) ani na palubní desku před
spolucestujícím, protože by mohly překážet
při nafukování airbagu a způsobit vážné
poranění osobám ve voze.
92)Při řízení mějte ruce na věnci volantu
tak, aby se airbag při případném zásahu
mohl bez problémů nafouknout. Při řízení
nemějte tělo nakloněné dopředu. Opěradlo
mějte ve vzpřímené poloze a pevně se do
něho opírejte zády.93)Jestliže je airbag na straně
spolucestujícího aktivován do
pohotovostního stavu, na přední sedadlo
se NESMĚJÍ upevnit dětské sedačky, které
se montují proti směru jízdy. Při nárazu
vozidla by nafouknutím mohl airbag přivodit
dítěti smrtelné zranění bez ohledu na sílu
tohoto nárazu. Pokud tedy upevníte na
přední sedadlo spolucestujícího dětskou
sedačku montovanou proti směru jízdy,
nezapomeňte deaktivovat airbag
spolucestujícího. Sedadlo předního
spolucestujícího je pak nutno posunout co
nejvíce dozadu, aby se dětská sedačka
nedotýkala palubní desky. Jakmile sedačku
z vozidla odstraníte, aktivujte bez prodlení
airbag spolucestujícího.
94)Na madla na stropě a na háčky na
oděvy nezavěšujte tvrdé předměty.
95)Neopírejte se hlavou, pažemi či lokty o
dveře, o okna či o oblast, kde se nacházejí
okenní airbagy, aby při jejich případném
nafukování nedošlo k úrazu.
96)Nikdy nevyklánějte hlavu, paže a lokty z
oken.
97)Jestliže se při otočení klíčku v
zapalování na MAR kontrolka
nerozsvítí
nebo se rozsvítí za jízdy, je možné, že je v
některém ze zádržných systémů závada.
Airbagy nebo předpínače by se nemusely
při nehodě aktivovat nebo by se v
omezeném počtu případů mohly aktivovat
chybně. Než budete pokračovat v jízdě,
kontaktujte autorizovaný servis Lancia
a nechejte systém bez prodlení
zkontrolovat.
98)U příslušné verze vozidla: při závadě
kontrolky
se rozsvítí kontrolkaa jsou
deaktivovány pyrotechnické nálože airbagu
spolucestujícího.99)U vozidel s bočními airbagy
nezakrývejte opěradla předních sedadel
žádnými potahy či návleky.
100)Necestujte s předměty na klíně, před
hrudníkem, v ústech nesvírejte žádné
předměty, jako je dýmka, tužka, apod.,
které by vám při aktivaci airbagu mohly
přivodit vážné zranění.
101)Bylo-li vozidlo odcizeno nebo byl-li
učiněn pokus o jeho odcizení, bylo
poškozeno vandaly či velkou vodou,
nechejte airbagovou soustavu zkontrolovat
u autorizovaného servisu Lancia.
102)Jakmile je klíček na poloze MAR,
mohou se airbagy aktivovat účinkem
nárazu jiným jedoucím vozem i přesto, že
vaše vozidlo stojí s vypnutým motorem
Jestliže je aktivní airbag předního
spolucestujícího, dětské sedačky, které se
montují proti směru jízdy, se NESMĚJÍ
na toto přední sedadlo upevnit ani do
vozidla, které bude stát. Při aktivaci by
mohl airbag přivodit dítěti smrtelné zranění.
Pokud tedy upevníte na přední sedadlo
spolucestujícího dětskou sedačku
montovanou proti směru jízdy,
nezapomeňte deaktivovat airbag
spolucestujícího. Sedadlo předního
spolucestujícího je pak nutno posunout co
nejvíce dozadu, aby se dětská sedačka
nedotýkala palubní desky. Jakmile sedačku
z vozidla odstraníte, aktivujte bez prodlení
airbag spolucestujícího. Mějte rovněž na
paměti, že stojí-li vozidlo s vypnutým
klíčkem zapalování (v poloze STOP),
bezpečnostní zařízení (airbagy či
předpínače) se neaktivují, což není možné
považovat za závadu systému.
90
BEZPEČNOST

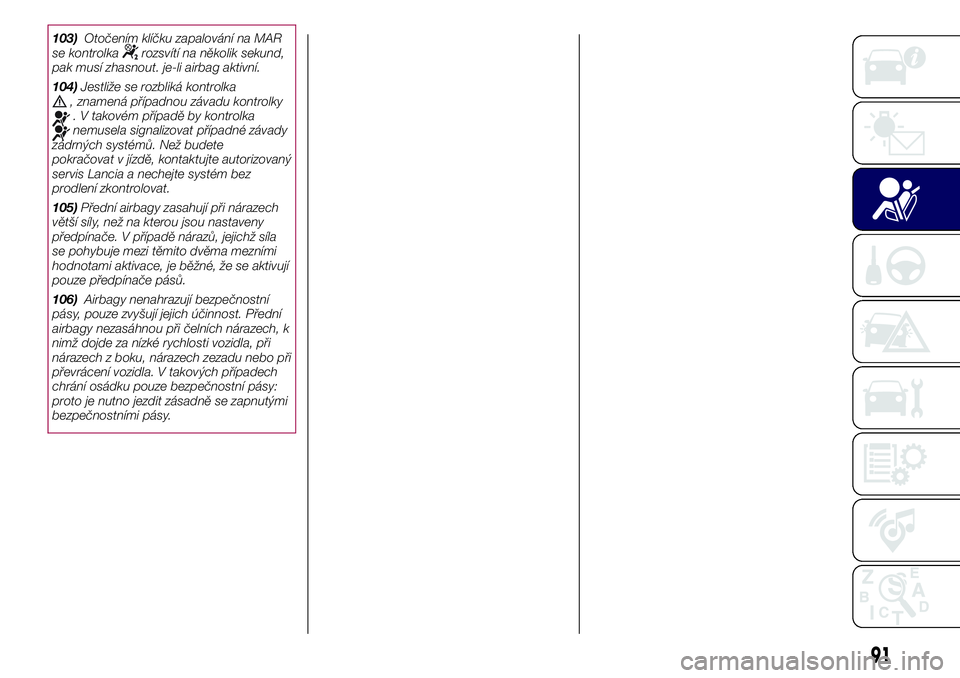

103)Otočením klíčku zapalování na MAR
se kontrolkarozsvítí na několik sekund,
pak musí zhasnout. je-li airbag aktivní.
104)Jestliže se rozbliká kontrolka
, znamená případnou závadu kontrolky. V takovém případě by kontrolkanemusela signalizovat případné závady
zádrných systémů. Než budete
pokračovat v jízdě, kontaktujte autorizovaný
servis Lancia a nechejte systém bez
prodlení zkontrolovat.
105)Přední airbagy zasahují při nárazech
větší síly, než na kterou jsou nastaveny
předpínače. V případě nárazů, jejichž síla
se pohybuje mezi těmito dvěma mezními
hodnotami aktivace, je běžné, že se aktivují
pouze předpínače pásů.
106)Airbagy nenahrazují bezpečnostní
pásy, pouze zvyšují jejich účinnost. Přední
airbagy nezasáhnou při čelních nárazech, k
nimž dojde za nízké rychlosti vozidla, při
nárazech z boku, nárazech zezadu nebo při
převrácení vozidla. V takových případech
chrání osádku pouze bezpečnostní pásy:
proto je nutno jezdit zásadně se zapnutými
bezpečnostními pásy.
91
