TURVALLISUUS
114
(Jatkuu)
Polviturvatyynyt
Polviturvatyynyt suojaavat kuljettajan ja
etumatkustajan polvia ja pyrkivät vaihta-
maan heidän asentoaan niin, että etuturva-
tyynyistä olisi heille paras mahdollinen
suoja.
Sivuturvatyynyt
Istuimiin asennetut sivuturvatyynyt (SAB) (lisä-
varuste)
Ajoneuvossa saattaa olla istuimiin asennetut
sivuturvatyynyt (SAB). Jos ajoneuvossa on
istuimiin asennetut sivuturvatyynyt (SAB),
lue alla olevat tiedot. Istuimiin asennetut sivuturvatyynyt sijait-
sevat etuistuinten ulkoreunassa. Istuimeen
asennetut sivuturvatyynyt on merkitty
istuimen ulkoreunassa olevalla merkinnällä
SRS AIRBAG tai AIRBAG.
Istuimeen asennetun lisäsivuturvatyynyn merkki
Sivuturvatyynyt (lisävaruste) voivat
pienentää loukkaantumisriskiä tietyissä sivu-
törmäyksissä turvavöiden ja korirakenteen
ohella.
Kun sivuturvatyyny laukeaa, se avaa selkän-
ojan reunimmaisen sauman. Täyttyvä sivu-
turvatyyny tulee ulos istuimen
saumakohdasta ja täyttyy matkustajan ja
oven väliin. Sivuturvatyyny työntyy esiin erit-
täin nopeasti ja kovalla voimalla, ja se voi
vahingoittaa matkustajia, jos he eivät istu
VAROITUS!
Älä koskaan käytä selkä menosuuntaan
asennettavaa turvaistuinta istuimella,
jonka edessä on aktiivinen turvatyyny. Se
voi aiheuttaa lapselle hengenvaarallisia
vammoja.
On suositeltavaa, että lapsi matkustaa
aina turvaistuimessa takaistuimella, joka
on parhaiten suojattu paikka onnetto-
muustilanteessa.
Jos lasta on jostain syystä kuljetettava
etumatkustajan istuimella selkä
menosuuntaan asennettavassa turvais-
tuimessa, matkustajan puolen etuturva-
tyyny on kytkettävä pois käytöstä.
Varmista aina, että turvatyynyn poiskyt-
kennän merkkivalo palaa, kun käytät
etuistuimella turvaistuinta. Matkustajan
istuin on lisäksi siirrettävä mahdolli-
simman taakse, jotta turvaistuin ei osu
kojelautaan.
Laukeava matkustajan etuturvatyyny voi
aiheuttaa hengenvaarallisia vammoja
12-vuotiaille ja sitä nuoremmille
lapsille, vaikka lapsi olisi selkä
menosuuntaan asennetussa turvaistui-
messa.
12-vuotiaiden ja sitä nuorempien lasten
on aina matkustettava takaistuimella ja
käytettävä turvavyötä.
VAROITUS!
Älä poraa tai leikkaa polvisuojia äläkä
yritä purkaa niitä.
Älä asenna polvisuojien päälle lisälait-
teita, kuten hälytysvaloja, stereoita,
radiopuhelimia jne.
VAROITUS! (Jatkuu)
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 114

161
(Jatkuu)
(Jatkuu)
Kun poistat ParkSense-järjestelmän
käytöstä, mittariston näytössä näkyy viesti
PARKSENSE OFF (ParkSense pois
käytöstä). Kun olet poistanut Park-
Sense-järjestelmän käytöstä, se pysyy pois
käytöstä, kunnes kytket sen uudelleen,
vaikka sammuttaisit ja kytkisit auton
virran.
Kun ParkSense on käytössä, radion äänen-
voimakkuutta vähennetään, kun järjes-
telmä antaa merkkiäänen.
Puhdista ParkSense-järjestelmän anturit
säännöllisesti, mutta varo naarmutta-
masta tai vahingoittamasta niitä. Tunnis-
timet eivät saa olla jään, lumen, sohjon,
mudan, lian tai roskien peitossa. Jos
tunnistimia ei puhdisteta, järjestelmä ei
ehkä toimi asianmukaisesti. Park-
Sense-järjestelmä ei ehkä havaitse taka-
maskin/puskurin takana olevia esteitä tai
antaa virheellisen ilmoituksen takana
olevasta esteestä.
Kytke ParkSense-järjestelmä pois käytöstä
ParkSense-kytkimellä, jos takamaskin/
puskurin takana on 30 cm:n (12 tuuman)
etäisyydellä esimerkiksi polkupyöräteli-
neitä, vetokoukkuja yms. Muussa tapauk-
sessa järjestelmä voi tulkita lähellä olevan esteen tunnistimen ongelmaksi ja näyttää
mittaristossa viestin PARKSENSE
UNAVAILABLE SERVICE REQUIRED
(ParkSense ei käytettävissä, vaatii
huoltoa).
VAROITUS!
Kuljettajan täytyy peruuttaa varovasti
myös käyttäessään ParkSense-järjes-
telmää. Katso ennen peruuttamista
tarkasti ajoneuvon taakse ja varmista,
ettei kulkuväylällä ole jalankulkijoita,
eläimiä, muita ajoneuvoja tai esteitä ja
ettei mitään jää kuolleeseen kulmaan.
Kuljettajana olet vastuussa turvallisuu-
desta ja sinun on tarkkailtava ympäris-
töäsi jatkuvasti. Muuten saattaa
aiheutua vakavia henkilövahinkoja tai
hengenvaara.
Vetokoukku on irrotettava autosta ennen
ParkSense-peruutustutkan käyttöä, kun
autolla ei vedetä kuormaa. Vetokuula
saattaa aiheuttaa loukkaantumisia tai
vaurioita osuessaan toisiin autoihin tai
muihin kohteisiin, sillä vetokuula on
lähempänä esteitä kuin takamaski
silloin, kun jatkuva äänimerkki kuuluu.
Vetokuulan koosta ja muodosta riippuen
peruutustutkan anturit saattavat myös
havaita vetokuulan, mikä voi johtaa
aiheettomaan varoitukseen auton takana
olevasta esineestä.
HUOMIO!
ParkSense on tarkoitettu vain pysä-
köinnin apuvälineeksi, eikä se havaitse
kaikkia esteitä tai pieniä kohteita. Tutka
saattaa havaita maassa olevat korokkeet
vain ajoittain tai ei ehkä havaitse niitä
lainkaan. Hyvin lähellä anturien ylä- tai
alapuolella olevia esteitä ei havaita.
VAROITUS! (Jatkuu)
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 161

163
Järjestelmä ilmaisee havaitun esteen näyttä-
mällä yksittäisen kaaren yhdellä tai useam-
malla alueella riippuen esteen etäisyydestä
ja sijainnista autoon nähden.
Jos este havaitaan edessä keskellä, näytössä
näkyy yksi kiinteä kaari edessä keskellä ja
järjestelmä antaa puolen sekunnin mittaisen
äänimerkin. Auton lähestyessä estettä näyttönäyttää yksittäisen kaaren, joka liikkuu
lähemmäksi autoa, ja äänimerkki muuttuu
yksittäisestä hitaaksi, nopeaksi ja sitten
jatkuvaksi.
Jos este havaitaan edessä vasemmalla tai
oikealla, näyttö näyttää yksittäisen vilkkuvan
kaaren edessä vasemmalla tai oikealla ja
antaa nopean äänimerkin. Auton lähestyessäestettä näyttö näyttää yksittäisen kaaren liik-
kuvan lähemmäs autoa ja äänimerkki
muuttuu nopeasta jatkuvaksi.
Auto on lähellä estettä, kun näytössä näkyy
yksi vilkkuva kaari ja äänimerkki on jatkuva.
Seuraava taulukko kuvaa varoitusmerkkien
toimintaa, kun järjestelmä havaitsee esteen:
AUTON TAKANA SIJAITSEVIA KOHTEITA KOSKEVAT VAROITUKSET
Etäisyys takana
(cm/tuumaa) Yli 200 cm
(79 tuumaa)
200–150 cm
(79–59 tuumaa)
150–120 cm
(59–47 tuumaa)
120–100 cm
(47–39 tuumaa) 100–65 cm
(39–25 tuumaa)
65–30 cm
(25–12 tuumaa) Alle 30 cm
(12 tuumaa)
Kaaret –
vasemmalla Ei mitään Ei mitään Ei mitään Ei mitään Ei mitään 2. vilkkuva 1. vilkkuva
Kaaret – kes- kellä Ei mitään 6. kiinteä 5. kiinteä 4. kiinteä 3. vilkkuva 2. vilkkuva 1. vilkkuva
Kaaret – oikealla Ei mitään Ei mitään Ei mitään Ei mitään Ei mitään 2. vilkkuva 1. vilkkuva
Äänivaroitus Äänimerkki Ei mitään Yksittäinen 0,5
sekunnin ääni-merkki
(vain takana keskellä) Hidas
(vain takana kes- kellä) Hidas
(vain takana keskellä) Nopea
(vain takana keskellä) Nopea Jatkuva
Radion äänen- voimakkuutta vähennetty Ei
Kyllä KylläKylläKyllä KylläKyllä
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 163

KÄYNNISTÄMINEN JA AJAMINEN
164
HUOMAUTUS:
Järjestelmän antaessa äänimerkin Park-
Sense vähentää radion äänenvoimakkuutta,
jos radio on käytössä.
Etuosan pysäköintitutkan äänimerkit
ParkSense sammuttaa etuosan pysäköinti-
tutkan äänimerkin noin kolmen sekunnin
kuluttua esteen havaitsemisesta, kun auto
on paikallaan ja jarrupoljin on painettuna.
Äänimerkin voimakkuuden säätö
Etu- ja takaäänimerkin äänenvoimakkuus-
asetukset voi ohjelmoida.
Asetukset ovat ohjelmoitavissa Ucon-
nect-järjestelmän kautta. Katso lisätietojaluvun Multimedia kohdasta Ucon-
nect-asetukset.
Äänimerkin voimakkuusasetukset ovat Low
(Matala), Medium (Keskitaso) ja High
(Korkea). Oletusasetus on Medium (Keski-
taso).
ParkSense muistaa viimeksi asetetun tilan
autoa käynnistettäessä.
ParkSense-järjestelmän ottaminen
käyttöön ja käytöstä poistaminen
ParkSense-etupysäköintitutka ja -peruutus-
tutka voidaan ottaa käyttöön tai poistaa
käytöstä ParkSense-kytkimellä.
Kun järjestelmä poistetaan
käytöstä ParkSense-kytkintä
painamalla, mittariston näytössä
näkyy viesti PARKSENSE OFF
(ParkSense pois käytöstä) noin
viiden sekunnin ajan. Katso lisätietoja luvun
Kojelauta ja mittaristo kohdasta Mittariston
näyttö.
Jos vaihteenvalitsin siirretään peruutusasen-
toon ja järjestelmä on poistettu käytöstä,
mittariston näytössä näkyy viesti PARK-
SENSE OFF (ParkSense pois käytöstä) niin
kauan kuin peruutusvaihde on kytkettynä.
HUOMAUTUS:
ParkSense ei ole käytössä, kun auto on
4LO-tilassa.
AUTON EDESSÄ SIJAITSEVIA KOHTEITA KOSKEVAT VAROITUKSET
Etäisyys edessä (cm/tuumaa) Yli 120 cm
(47 tuumaa) 120–100 cm
(47–39 tuumaa) 100–65 cm
(39–25 tuumaa) 65–30 cm
(25–12 tuumaa) Alle 30 cm
(12 tuumaa)
Kaaret – vasemmalla Ei mitään Ei mitäänEi mitään2. vilkkuva 1. vilkkuva
Kaaret – keskellä Ei mitään 4. kiinteä3. vilkkuva 2. vilkkuva1. vilkkuva
Kaaret – oikealla Ei mitään Ei mitäänEi mitään2. vilkkuva 1. vilkkuva
Äänivaroitus Ääni- merkki Ei mitään
Ei mitäänEi mitään NopeaJatkuva
Radion äänenvoimak- kuutta vähennetty Ei
EiEiKyllä Kyllä
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 164

KÄYNNISTÄMINEN JA AJAMINEN
166
(Jatkuu)
(Jatkuu)

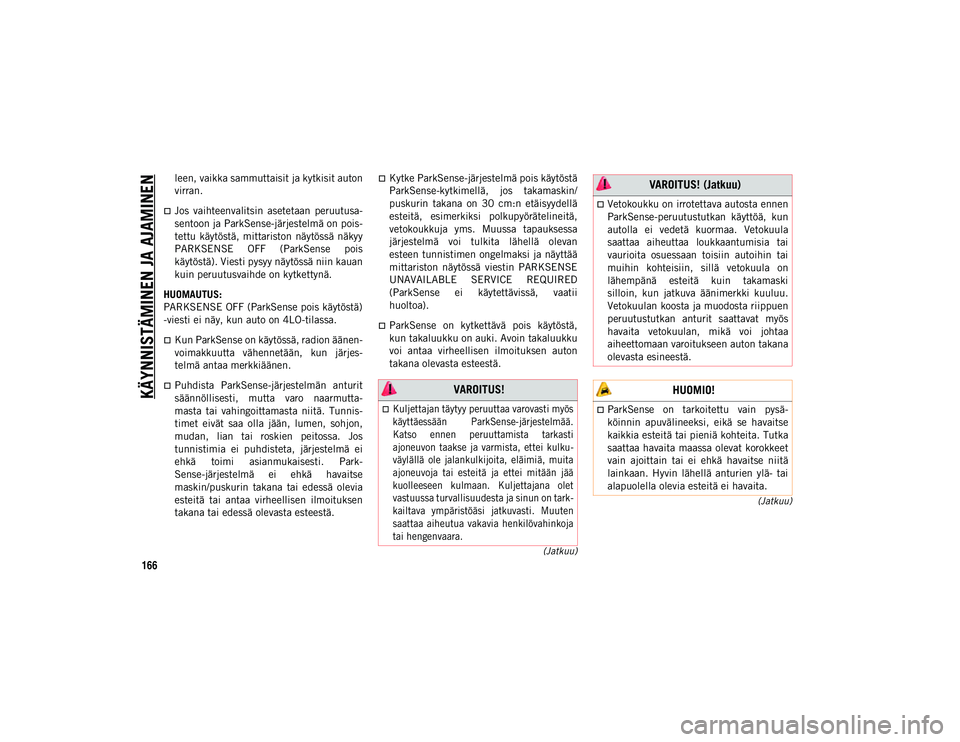

leen, vaikka sammuttaisit ja kytkisit auton
virran.
Jos vaihteenvalitsin asetetaan peruutusa-
sentoon ja ParkSense-järjestelmä on pois-
tettu käytöstä, mittariston näytössä näkyy
PARKSENSE OFF (ParkSense pois
käytöstä). Viesti pysyy näytössä niin kauan
kuin peruutusvaihde on kytkettynä.
HUOMAUTUS:
PARKSENSE OFF (ParkSense pois käytöstä)
-viesti ei näy, kun auto on 4LO-tilassa.
Kun ParkSense on käytössä, radion äänen-
voimakkuutta vähennetään, kun järjes-
telmä antaa merkkiäänen.
Puhdista ParkSense-järjestelmän anturit
säännöllisesti, mutta varo naarmutta-
masta tai vahingoittamasta niitä. Tunnis-
timet eivät saa olla jään, lumen, sohjon,
mudan, lian tai roskien peitossa. Jos
tunnistimia ei puhdisteta, järjestelmä ei
ehkä toimi asianmukaisesti. Park-
Sense-järjestelmä ei ehkä havaitse
maskin/puskurin takana tai edessä olevia
esteitä tai antaa virheellisen ilmoituksen
takana tai edessä olevasta esteestä.
Kytke ParkSense-järjestelmä pois käytöstä
ParkSense-kytkimellä, jos takamaskin/
puskurin takana on 30 cm:n etäisyydellä
esteitä, esimerkiksi polkupyörätelineitä,
vetokoukkuja yms. Muussa tapauksessa
järjestelmä voi tulkita lähellä olevan
esteen tunnistimen ongelmaksi ja näyttää
mittariston näytössä viestin PARKSENSE
UNAVAILABLE SERVICE REQUIRED
(ParkSense ei käytettävissä, vaatii
huoltoa).
ParkSense on kytkettävä pois käytöstä,
kun takaluukku on auki. Avoin takaluukku
voi antaa virheellisen ilmoituksen auton
takana olevasta esteestä.
VAROITUS!

Kuljettajan täytyy peruuttaa varovasti myös
käyttäessään ParkSense-järjestelmää.
Katso ennen peruuttamista tarkasti
ajoneuvon taakse ja varmista, ettei kulku-
väylällä ole jalankulkijoita, eläimiä, muita
ajoneuvoja tai esteitä ja ettei mitään jää
kuolleeseen kulmaan. Kuljettajana olet
vastuussa turvallisuudesta ja sinun on tark-
kailtava ympäristöäsi jatkuvasti. Muuten
saattaa aiheutua vakavia henkilövahinkoja
tai hengenvaara.

Vetokoukku on irrotettava autosta ennen
ParkSense-peruutustutkan käyttöä, kun
autolla ei vedetä kuormaa. Vetokuula
saattaa aiheuttaa loukkaantumisia tai
vaurioita osuessaan toisiin autoihin tai
muihin kohteisiin, sillä vetokuula on
lähempänä esteitä kuin takamaski
silloin, kun jatkuva äänimerkki kuuluu.
Vetokuulan koosta ja muodosta riippuen
peruutustutkan anturit saattavat myös
havaita vetokuulan, mikä voi johtaa
aiheettomaan varoitukseen auton takana
olevasta esineestä.
HUOMIO!
ParkSense on tarkoitettu vain pysä-
köinnin apuvälineeksi, eikä se havaitse
kaikkia esteitä tai pieniä kohteita. Tutka
saattaa havaita maassa olevat korokkeet
vain ajoittain tai ei ehkä havaitse niitä
lainkaan. Hyvin lähellä anturien ylä- tai
alapuolella olevia esteitä ei havaita.
VAROITUS! (Jatkuu)
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 166

185
F10–15 A sininen Käynnistyslukko / radiotaajuuskeskus / sähkötoimisen
ohjauspylvään lukko
(*)
F11 –10 A punainen UCI-portti (USB ja AUX)
F12 –25 A läpinäkyvä Hifi-vahvistin
F13 ––Varalla
F14 ––Varalla
F15 –15 A sininen Mittaristo / kytkinrivi – raskaan käytön sähköpaketti
(KYTKINRIVI–RASKAAN KÄYTÖN SÄHKÖ)
(*)
F16 ––Varalla
F17 ––Varalla
F18 –10 A punainen Ilmastoinnin kytkin
(*)
F19 ––Varalla
F20 30 A vaaleanpunainen –Keskirungon ohjausyksikkö 1-SISÄVALOT
F21 –20 A keltainen TAKALASINPYYHIN
F22 –10 A punainen Moottorin ohjausmoduuli / voimansiirron ohjausmo-
duuli / moottori-generaattoriyksikkö HERÄTYS / virta-
lähdeyksikkö HERÄTYS
(*)
F23 –10 A punainen Voimansiirron ohjausmoduuli / moottorin ohjausmo-
duuli
(*)
F24 ––Varalla
Sulakepaikka PutkisulakeMikrosulake Kuvaus
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 185

191
F94–10 A punainen Rengaspaineen valvonta / RF-keskusjärjestelmä
(CORAX)
(*)
F95 ––Varalla
F96 –10 A punainen SÄHKÖTOIMISEN PEILIN KYTKIN
F97 –20 A keltainen RADIO/TBM
F98 –10 A punainen KYTKINRIVI – RASKAAN KÄYTÖN SÄHKÖ / MAASTO-
AJO
(*)
F99 ––Varalla
F100 30 A vaaleanpunainen –AJOVAKAUDEN OHJAUSJÄRJESTELMÄ – ELEKTRO-
NINEN OHJAUSYKSIKKÖ JA VENTTIILIT
(*)
F101 30 A vaaleanpunainen –Voimansiirron ohjausmoduuli
(*)
F102 –15 A sininen USB-KAKSOISPORTTI
F103 –15 A sininen RASKAAN KÄYTÖN LISÄVARUSTE 3 – lisävaruste
(*)
F104 –15 A sininen VIRTALÄHDEYKSIKÖN JÄÄHDYTYSPUMPPU – lisäva-
ruste
(*)
F105 –10 A punainen Integroitu kojelaudan keskiryhmä / ilmastointilaite
(*)
F106 40 A vihreä –Sähköinen nopeudenhallinta – PUMPPUMOOTTORI
(*)
Sulakepaikka PutkisulakeMikrosulake Kuvaus
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 191

HÄTÄTILANTEESSA
202
Kaapelikäynnistyksen valmistelu
Auton akku sijaitsee moottoritilan oikeassa
takakulmassa, virranjakokeskuksen takana.Akun positiivinen napa
Akun positiivinen napa HUOMAUTUS:
Akun positiivisen navan päällä on suojus.
Napaan pääsee käsiksi nostamalla
suojuksen.
HUOMAUTUS:
Älä koskaan käynnistä moottoria akun pikala-
turilla, koska se voi vahingoittaa ajoneuvon
sähköjärjestelmiä, erityisesti sytytyksen ja
moottorin polttoainejärjestelmän ohjausyksi-
köitä. 1. Kytke seisontajarru, kytke automaatti-
vaihteisto P-asentoon ja käännä virta-
lukko OFF (Sammutus) -asentoon.
2. Sammuta lämmitin, radio ja muut tarpeettomat sähköä kuluttavat laitteet.
3. Jos käytät kaapelikäynnistykseen toista autoa, pysäköi auto niin, että kaapelit
ylettyvät autosta toiseen. Kytke seisonta-
jarru ja varmista, että virta on kytketty
pois.
Apukäynnistystoimenpiteet
VAROITUS!
Varo jäähdyttimen tuuletinta, kun kone-
pelti on ylhäällä. Se voi käynnistyä
milloin tahansa, kun virtalukko on ON
(Virta) -asennossa. Tuulettimen siivet
voivat vahingoittaa sinua.
Poista kaikki metallikorut, kuten
sormukset, kellonhihnat ja rannekorut,
jotka voisivat vahingossa osua sähkö-
osiin. Tästä voi aiheutua vakavia
vammoja.
Akuissa on rikkihappoa, joka voi polttaa
ihoasi tai silmiäsi ja muodostaa vety-
kaasua, joka on herkästi syttyvää ja
räjähdysarkaa. Älä tuo tulta tai kipinöitä
akun lähelle.
VAROITUS!
Älä anna ajoneuvojen koskea toisiaan,
koska tästä syntyy maakosketus, joka voi
aiheuttaa henkilövahinkoja.
VAROITUS!
Kaapelikäynnistysmenettelyn noudatta-
matta jättäminen voi aiheuttaa akun räjäh-
tämisen ja johtaa henkilö- tai
esinevahinkoihin.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 202
