2021 FIAT PUNTO hmotnost

70
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
SVĚTLOMETY
NASTAVENÍ SKLONU
SVĚTLOMETŮ
Správný sklon světlometů je velmi důle-
žitý pro komfort a bezpečnost řidiče
i ostatních účastníků silničního provozu.
Kvůli zajištění nejlepší viditelnosti za jíz-
dy s rozsvícenými světlomety musí mít vůz
správně seřízené světlomety. Světlomety
si nechejte zkontrolovat a případně seří-
dit v autorizovaném servisu Fiat. NASTAVOVAČ SKLONU
SVĚTLOMETŮ
Fungují s klíčkem zapalování na MAR
a rozsvícenými potkávacími světlomety.
Záď vozu zatížením poklesne a tím se
zvedne světelný svazek světlometů. V ta-
kovém případě je třeba světelný svazek
správně nasměrovat nastavením sklonu
světlometů.Nastavení sklonu světlometů
obr. 94
Pro nastavení použijte tlačítka Ò
a

umístěná na ovládacím panelu.
Nastavená poloha se zobrazí na displeji pří-
strojové desky.
Poloha 0– jedna osoba nebo dvě osoby
na předních sedadlech.
Poloha 1– pět osob.
Poloha 2– s pěti cestujícími + náklad v za-
vazadlovém prostoru.
Poloha 3– řidič + maximální přípustný
náklad v zavazadlovém prostoru.
UPOZORNĚNÍ Sklon světlometů je nutno
zkontrolovat po každé změně hmotnosti
převáženého nákladu.
NASTAVENÍ PŘEDNÍCH
SVĚTLOMETŮ DO MLHY
(u příslušné verze vozidla)
Světlomety si nechejte zkontrolovat a pří-
padně seřídit v autorizovaném servisu Fiat.
obr. 94F0M0103m
070-090 PUNTO POP 1ed CZ 26/03/14 13:01 Pagina 70

Všechny osoby cestující ve voze musejí se-
dět a být připoutané, aby byly co nejvíce
ochráněny v případě nárazu.
To platí především o dětech.
Tento předpis odpovídá směrnici
2003/20/EU a jeho dodržování je povinné
ve všech \blenských zemích Evropské unie.
Děti mají oproti dospělým větší a těžší hla-
vu v poměru k tělu a nemají ještě zcela vy-
vinuté svaly a kosti. Proto je nutné použí-
vat pro zadržení dětí při nárazu jiné zá-
držné systémy než bezpe\bnostní pásy pou-
žívané pro dospělé. Výsledky bádání o nejlepší ochraně dětí
jsou shrnuty v evropském předpisu EHK-
R44, která stanoví povinnost používat
ochranné systémy dětí a dělí je do pěti
skupin:
Skupina 0
Skupina 0 do 10 kg tělesné
hmotnosti
Skupina 0+ Skupina 0 do 13 kg tělesné
hmotnosti
Skupina 1 9-18 kg tělesné hmotnosti
Skupina 2 15-25 kg tělesné hmotnosti
Skupina 3 22-36 kg tělesné hmotnosti
Jak je patrné, jednotlivé skupiny se \bás-
te\bně překrývají a v obchodech lze za-
koupit seda\bky, které pokrývají několik
hmotnostních skupin.
Všechny dětské zádržné systémy musejí
být opatřeny štítkem s homologa\bními
údaji a kontrolní zna\bkou. Štítek musí být
k seda\bce pevně připevněn a nesmí se v
žádném případě odstranit.
97
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
BEZPEČNOST
BEZPEČNÁ PŘEPRAVA DĚTÍ
Z hlediska zádržných systémů jsou děti
měřící více než 1,5 m považovány za do-
spělé a jako takové se poutají normálními
bezpe\bností pásy.
V rámci řada doplňků Lineaccessori Fiat
jsou k dostání dětské seda\bky pro všech-
ny hmotnostní skupiny. Doporu\bujeme se-
da\bku zakoupit z této řady doplňků, pro-
tože jde o specificky testované výrobky
pro vozidla Fiat.
091-110 PUNTO POP 1ed CZ 27/03/14 12:09 Pagina 97

98
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
BEZPEČNOST
SKUPINA 0 a 0+
Kojence do 13 kg je nutno dopravovat
proti směru jízdy v kolébkové seda\bce, kde
mají vypodloženou hlavu tak, aby při prud-
ké deceleraci nebyla namáhána kr\bní pá-
teř.
Kolébkovou seda\bku upoutejte bezpe\b-
nostními pásy vozidla, jak je znázorněno
na obr. 8. V kolébce je kojenec připouta-
ný vlastním bezpe\bnostním pásem.
V žádném případě nemon-
tujte kolébkovou dětskou se-
dačkou proti směru jízdy na přední se-
dadlo spolucestujícího, jehož airbag
byl uveden do pohotovostního stavu.
Nafouknutím by mohl airbag přivodit
dítěti smrtelné zranění bez ohledu na
sílu nárazu. Doporučujeme proto vo-
zit děti v sedačce zásadně na zadním
sedadle, kde je v případě nárazu více
ochráněno.
POZOR
VÁŽNÉ NEBEZPE\bÍ Je-li ne-
zbytné přepravovat dítě na předním sedadle na straně
spolucestujícího v kolébkové
sedačce umístěné proti smě-
ru jízdy, je nutno v nastavo-
vacím menu vyřadit z funkce všech-
ny airbagy (čelní i boční pro ochranu
hrudníku/pánve – side bag) na straně
spolucestujícího a přímo ověřit toto
vypnutí podle kontrolky
“na pří-
strojové desce. Sedadlo spolucestují-
cího je pak nutno posunout co nejví-
ce dozadu, aby se dětská sedačka ne-
dotýkala palubní desky.
POZOR
obr. 8F0M0046mobr. 9F0M0504m
SKUPINA 1
Po\bínaje rozmezím hmotností 9-18 kg mo-
hou být děti převáženy oto\bené ve smě-
ru jízdy.
Obrázky znázorňují způsob
montáže pouze orientačně.
Sedačku je nutno namontovat podle
návodu, který je k sedačce přibalen.
POZOR
091-110 PUNTO POP 1ed CZ 27/03/14 12:09 Pagina 98

99
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
BEZPEČNOST
obr. 10F0M0048m
SKUPINA 2
Děti od 15 do 25 kg lze připoutat bez-
pe\bnostními pásy vozidla - viz. obr. 10. Se-
da\bka slouží pouze k zajištění správné po-
lohy dítěte při upoutání bezpe\bnostními
pásy. To znamená, že pří\bný úsek pásu mu-
sí doléhat k hrudníku a nikoliv ke krku, a
vodorovný úsek k pánvi a nikoli k břichu
dítěte.
Obrázky znázorňují způsob
montáže pouze orientačně.
Při montáži dětské sedačky postupuj-
te podle návodu k použití, který mu-
sí být dodaný se sedačkou.
POZOR
Pro hmotnostní skupiny 0 a
1 se do dáva jí i sedačky se
zadním úchytem a vlastním bezpeč-
nostním pásem pro připoutání dítěte.
Nesprávně připevněné sedačky, (na-
př. když se mezi sedačku a sedadlo
vloží polštář), mohou být nebezpečné
svou hmotností. Dodržte přesně mon-
tážní návod dodávaný se sedačkou.
POZOR
SKUPINA 3
Pro děti o hmotnosti od 22 do 36 kg exi-
stují speciální výstupky umožňující správ-
né upoutání bezpe\bnostního pásu.
Na obr. 11 je uveden příklad správné po-
lohy dítěte na zadním sedadle.
Děti měřící 1,50 m a více mohou používat
stejné bezpe\bnostní pásy jako dospělí.
obr. 11F0M0049m
Obrázek znázorňuje způsob
montáže pouze orientačně.
Při montáži dětské sedačky postupuj-
te podle návodu k použití, který mu-
sí být dodaný se sedačkou.
POZOR
091-110 PUNTO POP 1ed CZ 27/03/14 12:09 Pagina 99

VHODNOST SEDADEL SPOLUCESTUJÍCÍHO PRO MONTÁŽ
UNIVERZÁLNÍCH SEDAČEK
Vozidlo vyhovuje nové evropské směrnici 2000/3/ES, kterou je upravena možnost in-
stalovat dětské seda\bky na jednotlivá sedadla ve vozidle podle následující tabulky:Bezpečnostní pokyny pro přepravu
dětí ve vozidle:
1) Dětské seda\bky montujte na zadní se-
dadlo, které je při nárazu více chráněno.
2) Po vyřazení airbagu na straně spolu-
jezdce z funkce je nutno podle trvalého
svícení žluté kontrolky na přístrojové des-
ce zkontrolovat, zda je airbag skute\bně od-
pojen.
3) Pe\blivě dodržujte návod k použití dět-
ské seda\bky, který je její výrobce povinen
s ní dodat. Návod k seda\bce uchovávejte
spolu s ostatní dokumentací k vozidlu a
tímto návodem k vozidlu. Nepoužívejte
dětské seda\bky, k nimž není přiložen ná-
vod k použití.
4) Zatažením za bezpe\bnostní pás se uji-
stěte, zda je dobře zapnutý.
5) Všechny dětské seda\bky a kolébky jsou
zásadně jednomístné. Nikdy v nich nepře-
pravujte dvě děti najednou.
6) Pe\blivě kontrolujte, zda pás nepřiléhá
ke krku dítěte.
100
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
BEZPEČNOST
Spolucestující Spolucestující Cestující Cestující
Skupina Hmotnosti vpředu vzadu vzadu
uprostřed (●)
Skupina 0, 0+ do 13 kg U (▼)U *
Skupina 1 9-18 kg U (▼)U *
Skupina 2 15-25 kg U (▼)U *
Skupina 3 22-36 kg U (▼)U *
Legenda:
U = Vhodné pro zádržné systémy kategorie „Univerzální“ podle předpisu EHK-R44 pro
výše uvedené skupiny.
(
▼) u vozů s nenastavitelnou výškou sedadla spolujezdce musí být opěradlo dokonale
svisle.
* Na prostředním zadním sedadle se nemůže montovat žádný typ seda\bky.
(
●) Je-li sou\bástí výbavy vozidla.
091-110 PUNTO POP 1ed CZ 27/03/14 12:09 Pagina 100

102
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
BEZPEČNOST

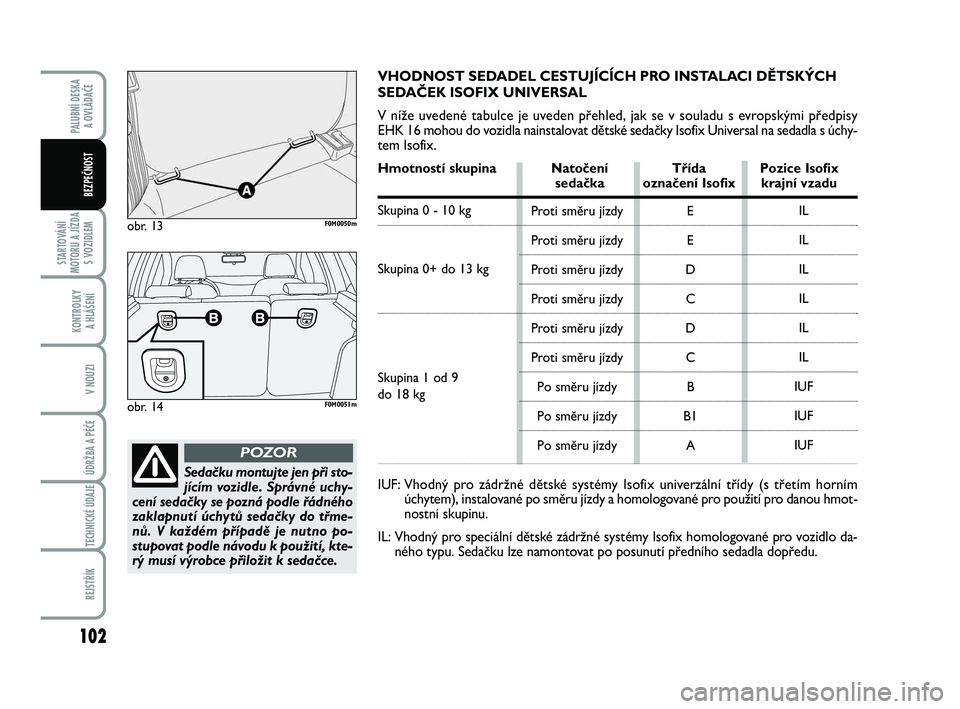

obr. 13F0M0050m
obr. 14F0M0051m
Sedačku montujte jen při sto-
jícím vozidle. Správné uchy-
cení sedačky se pozná podle řádného
zaklapnutí úchytů sedačky do třme-
nů. V každém případě je nutno po-
stupovat podle návodu k použití, kte-
rý musí výrobce přiložit k sedačce.
POZOR
E
E
D C
D C B
B1 AProti směru jízdy
Proti směru jízdy
Proti směru jízdy
Proti směru jízdy
Proti směru jízdy
Proti směru jízdy Po směru jízdy
Po směru jízdy
Po směru jízdy
VHODNOST SEDADEL CESTUJÍCÍCH PRO INSTALACI DĚTSKÝCH
SEDAČEK ISOFIX UNIVERSAL
V níže uvedené tabulce je uveden přehled, jak se v souladu s evropskými předpisy
EHK 16 mohou do vozidla nainstalovat dětské seda\bky Isofix Universal na sedadla s úchy-
tem Isofix.
Hmotností skupina Natočení Třída Pozice Isofixsedačka označení Isofix krajní vzadu
Skupina 0 - 10 kg
Skupina 0+ do 13 kg
Skupina 1 od 9
do 18 kg
IUF: Vhodný pro zádržné dětské systémy Isofix univerzální třídy (s třetím horním
úchytem), instalované po směru jízdy a homologované pro použití pro danou hmot-
nostní skupinu.
IL: Vhodný pro speciální dětské zádržné systémy Isofix homologované pro vozidlo da- ného typu. Seda\bku lze namontovat po posunutí předního sedadla dopředu.
IL
IL
IL
IL
IL
IL
IUF
IUF
IUF
091-110 PUNTO POP 1ed CZ 27/03/14 12:09 Pagina 102

115
BEZPEČNOST
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
obr. 2F0M0503m
Pro řádné přeřazení rych-
lostních stupňů je třeba se-
šlápnout spojkový pedál až na pod-
lahu. Zkontrolujte, zda jsou svrchní
koberečky dobře položené a nepřeká-
žejí pohybu pedálů.
POZOR
Při řízení nemějte ruku opře-
nou o řadicí páku, protože
i s mírným namáháním se
časem mohou opotřebovat
převodové mechanismy.
Nosiče nákladů/lyží
Pokud již nosiče nákladu či lyží nebudete
používat, sundejte je ze střechy. Tato pří-
slušenství zvyšují aerodynamický odpor
vozu a tím i spotřebu paliva. Pro přepra-
vu objemných nákladů použijte raději pří-
pojné vozidlo.
Elektrické spotřebiče
Elektrické spotřebiče používejte pouze po
nezbytně nutnou dobu. Vyhřívání zadní-
ho skla, přídavné světlomety, stírače oken
či větrák topení mají vysokou spotřebu
energie a při zvýšení požadavku na odběr
proudu se zvyšuje i spotřeba paliva (až
o 25% při jízdě ve městě).
Klimatizace
Provoz klimatizace zvyšuje spotřebu (v prů-
měru až o 20%). Pokud to venkovní tep-
lota dovolí, používejte systém ventilace.
Aerodynamické doplňky
Použití neschválených aerodynamických
doplňků může vést ke zhoršení aerody-
namického chování vozidla a ke zvýšení
spotřeby pohonných hmot.ÚSPORA PALIVA
Uvádíme několik užitečných doporuče-
ní, která umožňují snížit spotřebu paliva
a škodlivé emise.
ZÁKLADNÍ DOPORUČENÍ
Údržba vozu
Věnujte údržbě řádnou pozornost a ne-
chejte provést všechny kontroly a seřízení
dle „Plánu řádné údržby“.
Pneumatiky
Pravidelně kontrolujte tlak v pneumati-
kách, a to nejméně jednou za měsíc. Pří-
liš nízký tlak v pneumatikách vede ke zvý-
šení spotřeby pohonných hmot, protože
je vyšší valivý odpor pneumatik.
Nadm\brný náklad
Nejezděte s přetíženým zavazadlovým pro-
storem. Hmotnost vozu (zejména v měst-
ském provozu) má vliv na spotřebu paliva
a na stabilitu vozidla.
111-120 PUNTO POP 1ed CZ 09/10/13 08.43 Pagina 115

116
BEZPEČNOST
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
STYL JÍZDY
Spušt\bní (startování)
Nezahřívejte motor se stojícím vozidlem,
a to ani chodem naprázdno, ani vyššími
otáčkami: motor by se zahříval pomaleji
a zvýšila by se spotřeba paliva. Je proto
vhodné okamžitě se pomalu rozjet a ne-
vytáčet motor do vysokých otáček: motor
se zahřeje rychleji.
Zbytečné manévry
Při stání na semaforech nebo před vypnu-
tím motoru nevytáčejte motor do otáček
sešlapováním pedálu akcelerace. Tzv. me-
ziplyn je u moderních vozidel zcela zby-
tečný, navíc se zvyšuje spotřeba paliva
i emise škodlivin.
Řazení rychlostních stupňů
Jakmile to dopravní situace a jízdní trasa
umožní, zařa\bte vyšší stupeň. Zařazením
nižšího stupně za účelem „brilantní“ ak-
celerace se zvyšuje spotřeba paliva.
Ke zvýšení spotřeby pohonných hmot, emi-
sí a opotřebení motoru vede i nevhodné
používání vyššího rychlostního stupně. Vynucená zastavení vozidla
Při dlouhodobějším státní (před železnič-
ními přejezdy, apod.) se doporučuje vypnout
motor.
TAŽENÍ PŘÍVĚSŮ
UPOZORNĚNÍ
Pro případ tažení obytného nebo náklad-
ního přípojného vozidla musí být vůz vy-
baven schváleným tažným zařízením a řád-
ným elektrickým rozvodem. Tažné zařízení
musejí instalovat kvalifikovaní pracovníci,
kteří
vystaví řádnou dokumentaci oprav-
ňující k silničnímu provozu.
Případná speciální zpětná a/nebo přídav-
ná zrcátka je třeba připevnit v souladu
s Pravidly silničního provozu.
Nezapomínejte, že se při tažení přívěsu
snižuje v závislosti na celkové hmotnosti
maximální stoupavost vozidla, prodlužuje
se brzdná dráha a doba potřebná pro
předjíždění.
Při jízdě v klesání namísto trvalého brzdění
raději zařa\bte nižší rychlostní stupeň.
Nejvyšší rychlost
Se zvyšující se rychlostí se podstatně zvy-
šuje i spotřeba pohonných hmot. Jezděte
pokud možno konstantní rychlostí, zby-
tečně nebrzděte a neakcelerujte, aby se
nezvyšovala spotřeba paliva a emise.
Akcelerace
Prudká akcelerace značně zvyšuje spotře-
bu a emise škodlivin, proto akcelerujte po-
stupně a nevytáčejte motor na maximální
krouticí moment.
PROVOZNÍ PODMÍNKY
Startování motoru za studena
Opakované spouštění motoru za studena
mu neumožňuje se zahřát na optimální pro-
vozní teplotu. Naopak se podstatně zvýší
spotřeba pohonných hmot (o 15 – 30% při
jízdě po městě) i emise.
Dopravní situace a stav vozovky
V hustém provozu, např. při jízdě v kolo-
ně vozidel s častým řazením nízkých rych-
lostních stupňů nebo ve velkých městech
s mnoha semafory, se zvyšuje spotřeba pa-
liva. Spotřebu paliva ovlivňuje negativně
i jízda po trasách s mnoha zatáčkami, např.
po horských silnicích či po komunikacích
s nerovným povrchem.
111-120 PUNTO POP 1ed CZ 09/10/13 08.43 Pagina 116
