2021 FIAT 124 SPIDER sensor

KONSTANT
OVERVÅGNING
De følgende komponenter i
airbagsystemerne og den aktive
motorhjelm er overvåget af et
diagnostisk system:
Forreste airbag-sensorer
Sammenstødssensorer og
diagnostisk modul (SAS-enhed)
Sammenstødssensorer i siden
Airbagmoduler
Seleforstrammere
Airbag-/seleforstrammersystems
advarselslys
Tilhørende ledningsnetMed passagerklassificeringssystem
Passagerklassificeringssensor
Passagerklassificeringsmodul
Indikatorlys for deaktivering af
passagerens airbag
Med aktiv motorhjelm
Aktiv motorhjelm-sensorer
Aktiv motorhjelm-moduler
Aktiv motorhjelm-advarselslys
Det diagnostiske modul overvåger
konstant systemets parathed. Dette
begynder, når tændingen er på ON og
fortsætter, mens køretøjet bliver kørt.
112
SIKKERHED

START OG KØRSEL
Lad os komme til "kernen" af bilen: Lad
os se på, hvordan du kan udnytte alle
dens muligheder til fulde.
Vi vil se på, hvordan du kan køre den
sikkert i enhver situation, så den kan
være en god kammerat, og med vores
komfort og vores pengepung taget i
betragtning.START AF MOTOREN.........114
PARKERING...............114
PARKERINGSBREMSE........115
MANUEL TRANSMISSION......116
AUTOMATISK TRANSMISSION . . .117
FARTPILOT................120
HASTIGHEDSBEGRÆNSER.....122
PARKERINGSSENSORSYSTEM . .124
PÅFYLDNING AF BRÆNDSTOF . . .125
BAGERSTE KAMERA (KAMERA MED
UDSYN BAGUD TIL PARKERING). .127
TRÆK AF ANHÆNGERE.......130
113

MANUEL
TRANSMISSION
146) 147) 148)
25)
Skift gear ved at træde koblingen helt
ned og skifte gearstangen til den
ønskede position. Diagrammet for
gearskift er vist på knobben fig. 87.
Træd koblingen helt ned, mens der
skiftes gear, og slip den derefter
langsomt.
Din bil er udstyret med en anordning,
som forhindrer skift til R (bakgear) ved
en fejltagelse. Skub gearstangen ned
og skifte til bakgear.
En naturlig kropsholdning under kørslen
kan opnås ved forsigtigt at holde
gearstangen fra side, uden at hvile din
albue på midterkonsollen.
Hvis gearskift til bakgear er vanskeligt,så skift til frigear (neutral), slip
koblingen, og prøv igen.
Med parkeringssensorsystem
Når gearstangen flyttes til bakgear med
tændingen er slået til, aktiveres
parkeringssensorsystemet og en biplyd
høres. Se afsnittet
"Parkeringssensorsystem".
VIGTIGT Hold foden fra koblingen
undtagen ved gearskift. Brug heller ikke
koblingen til at holde bil på en bakke. At
bruge koblingen på denne måde vil
medføre unødvendig slitage og skader.
VIGTIGT Brug ikke for megen sideværts
kraft på gearstangen, når der skiftes fra
5. til 4. gear. Dette kan føre til utilsigtet
valg af 2. gear, hvilket kan medføre
beskadigelse af gearkassen.
VIGTIGT Sørg for, at bilen er standset
helt, før du skifter til bakgear. Det kan
skade gearkassen at skift til bakgear,
mens køretøjet er i bevægelse.
VIGTIGT Bakgear kan kun aktiveres når
bilen holder helt stille. Med motoren
kørende, skal du vente mindst
2 sekunder med koblingen trådt helt
ned, før du skifter til bakgear for at
undgå at beskadige gearet og
tænderne.
BEMÆRK
146)Træd koblingen helt ned for at skifte
gear korrekt. Området under pedalen må
derfor ikke blokeres på nogen måde. Sørg
for at dørmåtten altid ligger fladt og ikke
kommer i vejen ved brug af pedalerne.
147)Brems ikke med motoren på glatte
vejbaner eller ved høje hastigheder.
Gearskift nedad under kørsel på våde,
snedækkede eller frosne veje, eller under
kørsel med høj hastighed, kan forårsager
pludselig motorbremsning, hvilket er farligt.
Den pludselige ændring i dækkenes
hastighed kan få dækkene til at skride ud.
Dette kan føre til tab af kontrollen over bilen
og forårsage en ulykke.
148)Lad altid gearstangen stå i positionen
1 eller R og aktivér parkeringsbremsen, når
bilen efterlades uden opsyn. I modsat fald
kan bilen begynde at bevæge sig og
forårsage en ulykke.
VIGTIGT
25)Kør ikke med hånden hvilende på
gearstangen, eftersom denne
kraftpåvirkning, selv om den er lille, kan føre
til nedslidning af gearkassens interne
komponenter.
8705210101-12A-001
116
START OG KØRSEL

AUTOMATISK
TRANSMISSION
(hvor inkluderet)
FORSKELLIGE
SPÆRRINGER
For at skifte fra P til R skal du trykke på
bremsen og holde spærringsknappen
inde for at skifte (tændingen skal være
slået til).
For at skifte fra R til N, fra N til D (eller D
til N), fra D til M (eller M til D) og fra M til
+ og - kan gearvælgeren bevæges frit til
alle positioner.
For at skifte fra N til R og fra R til P skal
du hold spærringsknappen fig. 88 inde
for at skifte.
GEARSTANGPOSITIONER
P (Park)
149) 150)
P låser transmissionen og forhindrer
baghjulene i at rotere. Gearvælgeren
skal være i P eller N for at betjene
starteren.
VIGTIGT Skift til P, N eller R, mens
køretøjet er i bevægelse, kan beskadige
din transmission.VIGTIGT Skift til et køregear eller
bakgear, når motoren kører hurtigere
end tomgang, kan beskadige
transmissionen.
R (bakgear)
I position R bevæger køretøjet sig kun
bagud. Du skal være helt stoppet, før
du skifter til eller fra R, undtagen under
sjældne omstændigheder.
Med parkeringssensorsystem: Når
gearstangen flyttes til bakgear med
tændingen på ON, aktiveres
parkeringssensorsystemet, og en biplyd
høres.
N (neutral)
151)
I N er hjulene og transmissionen ikke
låst. Køretøjet vil rulle frit selv på den
mindste hældning, medmindre
håndbremsen eller bremserne er på.
VIGTIGT Skift ikke til N, når køretøjet
køres. Det kan forårsage skade på
transakslen. Træk håndbremsen eller
tryk bremsen ned, før gearvælgeren
bevæges fra N for at forhindre køretøjet
i at bevæge sig uforventet.
D (drive)
D er den normale køreposition. Fra et
stop vil transmissionen automatisk
skifte igennem en sekvens med 6 gear.
8805210200-LHD12AT-001
117

PARKERINGS
SENSORSYSTEM
(hvor inkluderet)
160) 161)
26) 27) 28)
Parkeringssensorsystemet bruger
4 ultralyds-sensorer (2 bagudrettede
sensorer og 2 sensorer på de bagerste
hjørner) fig. 93 til at opdage
forhindringer omkring bilen, når du
parkerer bilen i en garage eller ved
parallel parkering, når gearstangen
(manuelt gear)/gearvælgeren
(automatgear) er i bakgear (R).
RÆKKEVIDDE AF
SENSORER
Sensorerne kan opdage forhindringer
inden for følgende område:
Rækkevidde til siden: ca. 55 cm
Rækkevidde bagud: ca. 150 cm
SYSTEMDRIFT
Når tændingen er slået til og
gearstangen (manuel gearkasse)/
gearvælgeren (automatgear) skiftes til
bakgear (R), høres en biplyd og
systemet er aktiveret og klar til brug.
BEMÆRK
160)Stol ikke blindt på
parkeringssensorsystemet og sørg for at
kontrollere sikkerheden omkring bilen
visuelt under kørslen. Dette system hjælper
føreren med at køre bilen i fremadgående
og bagudgående retning under parkering.
Sensorernes rækkevidde er begrænset, så
det kan resultere i en ulykke, hvis man kun
bruger systemet mens man kører bilen.
Kontrollér altid sikkerheden omkring bilen
visuelt under kørsel.
161)Parkering og andre potentielt farlige
manøvrer er imidlertid altid førerens ansvar.
Når du udfører disse manøvre, skal du altid
sørge for at der ikke er andre folk (især
børn) eller dyr på den rute, du ønsker at
køre. Parkeringssensorerne er en hjælp til
føreren, men føreren må aldrig lad sin
opmærksomhed vandre under potentielt
farlige manøvrer, selv når de udføres ved
lave hastigheder.
VIGTIGT
26)Ændringer på kofangeren i området
nær sensorerne må kun udføres af en
forhandler. Ændringer på kofangeren, der
ikke udføres korrekt, kan forstyrre
parkeringssensorernes virken.
27)Lakering eller retouchering på
kofangeren i området nær sensorerne må
kun udføres af en forhandler. Forkert
lakering kan påvirke parkeringssensorernes
funktion.
28)Sensorerne skal være rene for mudder,
snavs, sne og is, for at systemet kan
fungere korrekt. Vær forsigtig, så du ikke
ridser eller beskadiger sensorerne, når du
rengør dem. Undgå at bruge tørre, grove
eller hårde klude. Sensorerne skal vaskes
med rent vand evt. tilsat bilshampoo, hvis
det er nødvendigt. Når du bruger særligt
vaskeudstyr såsom højtryksvandstråler eller
damprensning, skal du rengøre sensorerne
meget hurtigt og holde strålen i en afstand
på mere end 10 cm.
9305200100-121-001
124
START OG KØRSEL

PÅFYLDNING AF
BRÆNDSTOF
162) 163) 164) 165) 166) 167)
Stop altid motoren før påfyldning af
brændstof.
BRÆNDSTOFKRAV
Brug kun blyfri benzin (der overholder
normen EN 228 og E10) med et
oktaltal, der ikke er lavere end 95.
VIGTIGT BRUG KUN BLYFRI BENZIN.
Blyholdig benzin er skadelig for
katalysatoren og iltsensorer og vil føre til
nedbrydning og/eller svigt af
emissionskontrolsystemet.
VIGTIGT Det er sikkert at benytte
E10 brændstof, med 10% ethanol, til
din bil i Europa. Skader på bilen kan
opstå, hvis ethanolniveauet er højere.
VIGTIGT Påfyld aldrig brændstof med
tilsætningsstoffer, da dette kan skade
emissionskontrolsystemet. Kontakt en
Fiat-forhandler for oplysninger.
PÅFYLDNING AF
BRÆNDSTOF
Når man trykker på tankklappen og
dørene ikke er låst, åbnes tankklappen
fig. 94.Tankklappen fungerer i samarbejde
med dørenes
låsnings-/oplåsningsmekanisme.
For at lukke tankklappen, skal man
trykke på den indtil et klik høres.
VIGTIGT Sørg for at låse begge døre,
når du forlader bilen.
VIGTIGT Lås dørene efter lukning af
tankklappen. Hvis tankklappen lukkes
efter låsning af dørene, kan
tankklappen ikke låses.
Tankdæksel
For at fjerne tankdækslet skal man dreje
det mod uret fig. 95. Placer
tankdækslet på indersiden af
tankklappen.For at lukke tankdækslet skal man dreje
det med uret, indtil der høres et klik.
NØDKLAP ÅBNER
I et nødstilfælde (f.eks. når batteriet er
dødt) kan brændstofpåfyldningsklappen
åbnes på følgende måde:
Åbn bagklappen, hiv i den midterste
del af plastiklukker 1, og fjern lukkeren
fig. 96;
skræl omslag 2 delvist af
fig. 96 indeni bagagerummet, og træk
dernæst i frigørelseshåndtag 3 fig. 97.
9404040201-12A-0029504040202-12A-001
125

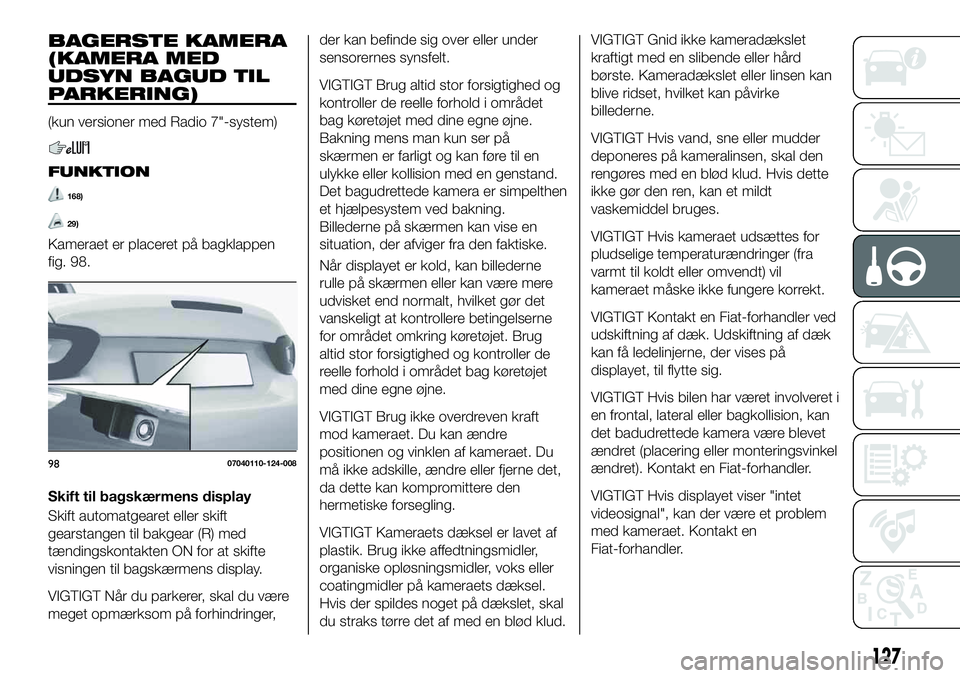

BAGERSTE KAMERA
(KAMERA MED
UDSYN BAGUD TIL
PARKERING)
(kun versioner med Radio 7"-system)
FUNKTION
168)
29)
Kameraet er placeret på bagklappen
fig. 98.
Skift til bagskærmens display
Skift automatgearet eller skift
gearstangen til bakgear (R) med
tændingskontakten ON for at skifte
visningen til bagskærmens display.
VIGTIGT Når du parkerer, skal du være
meget opmærksom på forhindringer,der kan befinde sig over eller under
sensorernes synsfelt.
VIGTIGT Brug altid stor forsigtighed og
kontroller de reelle forhold i området
bag køretøjet med dine egne øjne.
Bakning mens man kun ser på
skærmen er farligt og kan føre til en
ulykke eller kollision med en genstand.
Det bagudrettede kamera er simpelthen
et hjælpesystem ved bakning.
Billederne på skærmen kan vise en
situation, der afviger fra den faktiske.
Når displayet er kold, kan billederne
rulle på skærmen eller kan være mere
udvisket end normalt, hvilket gør det
vanskeligt at kontrollere betingelserne
for området omkring køretøjet. Brug
altid stor forsigtighed og kontroller de
reelle forhold i området bag køretøjet
med dine egne øjne.
VIGTIGT Brug ikke overdreven kraft
mod kameraet. Du kan ændre
positionen og vinklen af kameraet. Du
må ikke adskille, ændre eller fjerne det,
da dette kan kompromittere den
hermetiske forsegling.
VIGTIGT Kameraets dæksel er lavet af
plastik. Brug ikke affedtningsmidler,
organiske opløsningsmidler, voks eller
coatingmidler på kameraets dæksel.
Hvis der spildes noget på dækslet, skal
du straks tørre det af med en blød klud.VIGTIGT Gnid ikke kameradækslet
kraftigt med en slibende eller hård
børste. Kameradækslet eller linsen kan
blive ridset, hvilket kan påvirke
billederne.
VIGTIGT Hvis vand, sne eller mudder
deponeres på kameralinsen, skal den
rengøres med en blød klud. Hvis dette
ikke gør den ren, kan et mildt
vaskemiddel bruges.
VIGTIGT Hvis kameraet udsættes for
pludselige temperaturændringer (fra
varmt til koldt eller omvendt) vil
kameraet måske ikke fungere korrekt.
VIGTIGT Kontakt en Fiat-forhandler ved
udskiftning af dæk. Udskiftning af dæk
kan få ledelinjerne, der vises på
displayet, til flytte sig.
VIGTIGT Hvis bilen har været involveret i
en frontal, lateral eller bagkollision, kan
det badudrettede kamera være blevet
ændret (placering eller monteringsvinkel
ændret). Kontakt en Fiat-forhandler.
VIGTIGT Hvis displayet viser "intet
videosignal", kan der være et problem
med kameraet. Kontakt en
Fiat-forhandler.
9807040110-124-008
127

BEMÆRK
168)Parkering og andre potentielt farlige
manøvrer er imidlertid altid førerens ansvar.
Under udførelsen af disse manøvrer, skal
man altid sørg for at ingen folk (især børn)
eller dyr befinder sig i det pågældende
område. Kameraet er en hjælp til føreren,
men føreren må aldrig lad sin
opmærksomhed vandre under potentielt
farlige manøvrer, selv når de udføres ved
lave hastigheder. Kør altid med lav
hastighed, så man hurtigt kan bremse i
tilfælde af forhindringer.
169)Justér altid bagskærmens
billedkvalitet, mens køretøjet er stoppet:
justér ikke bagskærmens billedkvalitet,
mens du kører køretøjet. At justere
bagskærmens billedkvalitet såsom
lysstyrke, kontrast, farve og farvetone,
mens du kører køretøjet, er farligt, da det
kan aflede din opmærksomhed fra
køretøjets kørsel, hvilket kan føre til en
ulykke.
VIGTIGT
29)Det er vigtigt for korrekt funktion at
kameraet altid er rent og frit for mudder,
snavs, sne eller is. Vær forsigtig, så du ikke
ridser eller beskadiger kameraet, når du
rengør det. Undgå at bruge tørre, grove
eller hårde klude. Kameraet skal vaskes
med rent vand evt. tilsat bilshampoo, hvis
det behøves. I bilvask der bruger damp-
eller højtryksrensere, skal kameraet
rengøres hurtigt, og mundstykket skal
holdes mere end 10 cm væk fra
sensorerne. Sæt ikke klæbemærket på
kameraet.
TRÆK AF
ANHÆNGERE
Din bil er ikke beregnet til bugsering.
130
START OG KØRSEL
