2021 CITROEN JUMPER SPACETOURER sensor

189
Rijden
6Activeren
Het systeem wordt automatisch geactiveerd bij
het inschakelen van de achteruitversnelling, bij
een rijsnelheid lager dan 10 km/h.


U kunt op elk gewenst moment de
weergavemodus kiezen door op deze zone te
drukken.
Wanneer het submenu wordt weergegeven, kunt
u een van de vier weergavemodi kiezen:
"Standaardweergave".
"180°-weergave".
"Ingezoomde weergave".
"Stand AUTO".
De functie wordt uitgeschakeld:
– Zodra er een aanhanger wordt
aangekoppeld of een fietsendrager op de
trekhaak wordt gemonteerd (bij auto's met
een trekhaak die volgens de voorschriften van
de fabrikant is gemonteerd).
–

Als de snelheid hoger wordt dan ongeveer
10

km/h.
–

W
anner de achterklep wordt geopend.
–

Als er uit de achteruitversnelling wordt
geschakeld (het beeld wordt dan nog 7
seconden weergegeven).
–


Als op de witte pijl linksboven in de hoek
van het touchscreen wordt gedrukt.
Stand AUTO

Deze stand is standaard geactiveerd.
Wanneer een obstakel zich ter hoogte van de
rode lijn bevindt (minder dan 30
cm van de auto)
wordt dankzij de sensoren in de achterbumper
automatisch overgeschakeld van de weergave
van de omgeving achter de auto (standaard)
naar de weergave van het beeld van bovenaf
(ingezoomd) van de auto.
Standaardweergave

Het gebied achter de auto wordt weergegeven
op het scherm.
De blauwe lijnen ( 1) geven de breedte van de
auto weer met uitgeklapte buitenspiegels; ze
verplaatsen zich afhankelijk van de stand van
het stuurwiel.
De rode lijn 2 geeft een afstand van 30
cm vanaf
de achterbumper weer; de twee blauwe lijnen 3
en 4 een afstand van respectievelijk 1 m en 2 m.
Deze weergave is beschikbaar in de stand
AUTO of door deze te selecteren in het menu
voor het veranderen van de weergave.

190
Rijden
Ingezoomde weergave

De camera registreert de omgeving tijdens het
manoeuvreren om een samengesteld beeld
van bovenaf van de achterzijde van de auto en
van zijn nabije omgeving te creëren zodat de
obstakels rondom de auto goed zichtbaar zijn.
Deze weergave is beschikbaar in de stand
AUTO of door deze te selecteren in het menu
voor het veranderen van de weergave.
De obstakels kunnen verder weg lijken
dan ze in werkelijkheid zijn.
Tijdens het manoeuvreren moet u de
zijkanten van de auto via de buitenspiegels in
de gaten houden.
De parkeersensoren geven ook extra
informatie over het gebied rondom de auto.
180°-weergave

Wanneer u achteruitrijdend een parkeerplaats
verlaat, kunt u dankzij de 180°-weergave
voertuigen, voetgangers of fietsers zien
aankomen.
Wij raden u aan om deze weergave niet tijdens
de gehele manoeuvre te gebruiken.
De weergave heeft drie zones: links A, midden B
en rechts C.
Deze weergave is alleen beschikbaar door deze
te selecteren in het menu voor het veranderen
van de weergave.
Snelstartmodus

Met de snelstartmodus kan zo snel mogelijk de
omgeving van de auto (linker gedeelte) en de
bovenzijde van de auto worden weergegeven.
Een melding (in het Engels) geeft aan dat u de
omgeving van de auto moet controleren voordat
u de manoeuvre uitvoert.

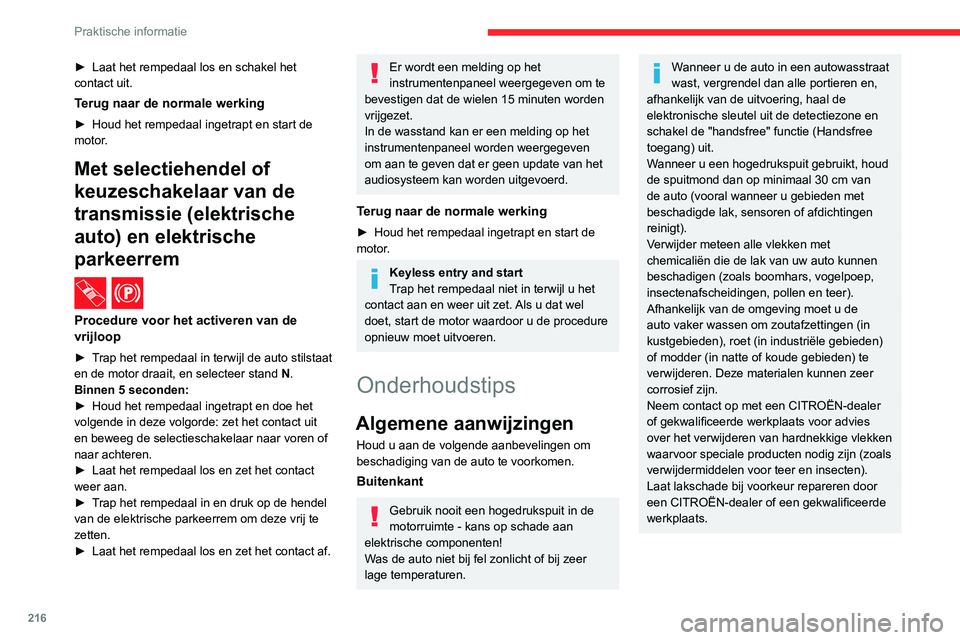

216
Praktische informatie
► Laat het rempedaal los en schakel het
contact uit.
Terug naar de normale werking
► Houd het rempedaal ingetrapt en start de
motor .
Met selectiehendel of
keuzeschakelaar van de
transmissie (elektrische
auto) en elektrische
parkeerrem
/
Procedure voor het activeren van de
vrijloop
► Trap het rempedaal in terwijl de auto stilstaat
en de motor draait, en selecteer stand N .
Binnen 5 seconden:
►

Houd het rempedaal ingetrapt en doe het
volgende in deze volgorde: zet het contact uit
en beweeg de selectieschakelaar naar voren of
naar achteren.
►


Laat het rempedaal los en zet het contact
weer aan.
►


T
rap het rempedaal in en druk op de hendel
van de elektrische parkeerrem om deze vrij te
zetten.
►

Laat het rempedaal los en zet het contact af.
Er wordt een melding op het
instrumentenpaneel weergegeven om te
bevestigen dat de wielen 15 minuten worden
vrijgezet.
In de wasstand kan er een melding op het
instrumentenpaneel worden weergegeven
om aan te geven dat er geen update van het
audiosysteem kan worden uitgevoerd.
Terug naar de normale werking
► Houd het rempedaal ingetrapt en start de
motor .
Keyless entry and start
Trap het rempedaal niet in terwijl u het
contact aan en weer uit zet. Als u dat wel
doet, start de motor waardoor u de procedure
opnieuw moet uitvoeren.
Onderhoudstips
Algemene aanwijzingen
Houd u aan de volgende aanbevelingen om
beschadiging van de auto te voorkomen.
Buitenkant
Gebruik nooit een hogedrukspuit in de
motorruimte - kans op schade aan
elektrische componenten!
Was de auto niet bij fel zonlicht of bij zeer
lage temperaturen.
Wanneer u de auto in een autowasstraat
wast, vergrendel dan alle portieren en,
afhankelijk van de uitvoering, haal de
elektronische sleutel uit de detectiezone en
schakel de "handsfree" functie (Handsfree
toegang) uit.
Wanneer u een hogedrukspuit gebruikt, houd
de spuitmond dan op minimaal 30 cm van
de auto (vooral wanneer u gebieden met
beschadigde lak, sensoren of afdichtingen
reinigt).
Verwijder meteen alle vlekken met
chemicaliën die de lak van uw auto kunnen
beschadigen (zoals boomhars, vogelpoep,
insectenafscheidingen, pollen en teer).
Afhankelijk van de omgeving moet u de
auto vaker wassen om zoutafzettingen (in
kustgebieden), roet (in industriële gebieden)
of modder (in natte of koude gebieden) te
verwijderen. Deze materialen kunnen zeer
corrosief zijn.
Neem contact op met een CITROËN-dealer
of gekwalificeerde werkplaats voor advies
over het verwijderen van hardnekkige vlekken
waarvoor speciale producten nodig zijn (zoals
verwijdermiddelen voor teer en insecten).
Laat lakschade bij voorkeur repareren door
een CITROËN-dealer of een gekwalificeerde
werkplaats.

228
In geval van pech
Een lamp vervangen
Onder bepaalde weersomstandigheden
(zoals een lage temperatuur of vocht)
kan er een laagje condens aan de binnenzijde
van de koplampen en de achterlichten
ontstaan; dit verdwijnt als de lampen enkele
minuten branden.
De koplampunits zijn voorzien van glas
van polycarbonaat met een speciale
vernislaag:
– Gebruik voor het schoonmaken van de
koplampen nooit een droge doek of een
schuur-, schoonmaak- of oplosmiddel.
– Gebruik een spons met zeepwater of een
pH-neutraal product.
– Wanneer u met een hogedrukreiniger
hardnekkig vuil probeert te verwijderen,
houd de straal dan nooit langdurig op
de koplampen, de achterlichten en de
randen ervan gericht, om beschadiging
van de vernislaag en de afdichtrubbers te
voorkomen.
Bij het vervangen van lampen moet het
contact en de koplampen/lampen
minstens enkele minuten zijn uitgeschakeld
- risico op ernstige brandwonden!
Raak de lamp niet met de vingers aan, maar
gebruik een niet-pluizende doek.
Monteren van het wiel

► Monteer het wiel op de naaf.
► Draai de bouten met de hand vast.
►

W
anneer het wiel is voorzien van een
slotbout, moet u deze handvast aandraaien met
wielsleutel 1 voorzien van dop 4.
►

Draai de overige wielbouten met alleen
wielsleutel


1
handvast.


► Laat de auto weer volledig zakken.
► V ouw krik 2 op en verwijder deze.


► Wanneer het wiel is voorzien van een
slotbout, moet u deze vastdraaien met
wielsleutel 1 voorzien van dop 4.
►

Draai de overige wielbouten met alleen
wielsleutel


1
vast.
►

Berg het gereedschap op in de
gereedschapskist.
Een reservewiel met stalen velg of
noodreservewiel monteren
Als de auto is voorzien van lichtmetalen
velgen, raken de ringen ( A) de stalen velg of
het noodreservewiel niet. Het wiel wordt door
het conische contactvlak ( B) van elke bout op
zijn plek gehouden.
Na het verwisselen van een wiel
Berg het wiel met de lekke band op in de
reservewielhouder.
Ga meteen naar een CITROËN-dealer of een
gekwalificeerde werkplaats.
Laat de lekke band controleren. Na inspectie
kan de monteur u vertellen of de band
kan worden gerepareerd of moet worden
vervangen.
Bepaalde rijhulpsystemen moeten
worden uitgeschakeld, bijvoorbeeld de
Active Safety Brake.
Als uw auto is uitgerust met een bandenspanningscontrolesysteem,
controleer dan de spanning van de banden en
reset het systeem.
Zie het betreffende hoofdstuk
voor meer informatie over het
bandenspanningscontrolesysteem.
Bandenspanningscontrolesysteem
Het stalen reservewiel is niet voorzien
van een bandenspanningssensor.
Wiel met naafdop
Monteren: plaats de naafdop met de
inkeping tegenover het ventiel en druk de
rand ervan vervolgens rondom met de hand
vast.

235
In geval van pech
8door de montage van accessoires die niet
door CITROËN zijn geleverd of aanbevolen,
of die niet zijn gemonteerd in
overeenstemming met de aanbevelingen. Dit
geldt met name als het gezamenlijke
stroomverbruik van de extra uitrusting meer
dan 10 milliampère bedraagt.
Neem voor meer informatie over de
montage van een trekhaak of een
taxi-uitrusting contact op met het
CITROËN-netwerk.
Versie 1 (Eco)

De aanwezigheid van de hieronder beschreven
zekeringen is afhankelijk van de uitrusting van
uw auto.
Zekeringnr. Stroom- sterkte(A) Functies
F4 15 Claxon.
F5 20 Ruitensproeierpomp
voor en achter.
F6 20 Ruitensproeierpomp
voor en achter.
F7 10 12V-aansluiting
achter.
F8 20 Ruitenwisser(s)
achter.
F10/F11 30 Interne/externe
sloten, voor en
achter.
F14 5 Inbraakalarm,
noodoproep en
pechhulpoproep.
F24 5 Touchscreen,
achteruitrijcamera en
parkeerhulpsensoren.
F29 20 Audiosysteem,
touchscreen,
cd-speler,
navigatiesysteem.
F32 15 12V-aansluiting vóór.Versie 2 (Full)

De aanwezigheid van de hieronder beschreven
zekeringen is afhankelijk van de uitrusting van
uw auto.
Zekeringnr. Stroom-
sterkte(A) Functies
F5 5 Touchscreen,
achteruitrijcamera en
parkeerhulpsensoren.
F8 20 Ruitenwisser(s)
achter.
F10/F11 30 Interne/externe
sloten, voor en
achter.
F12 3 Alarm.
F17 10 12V-aansluiting
achter.

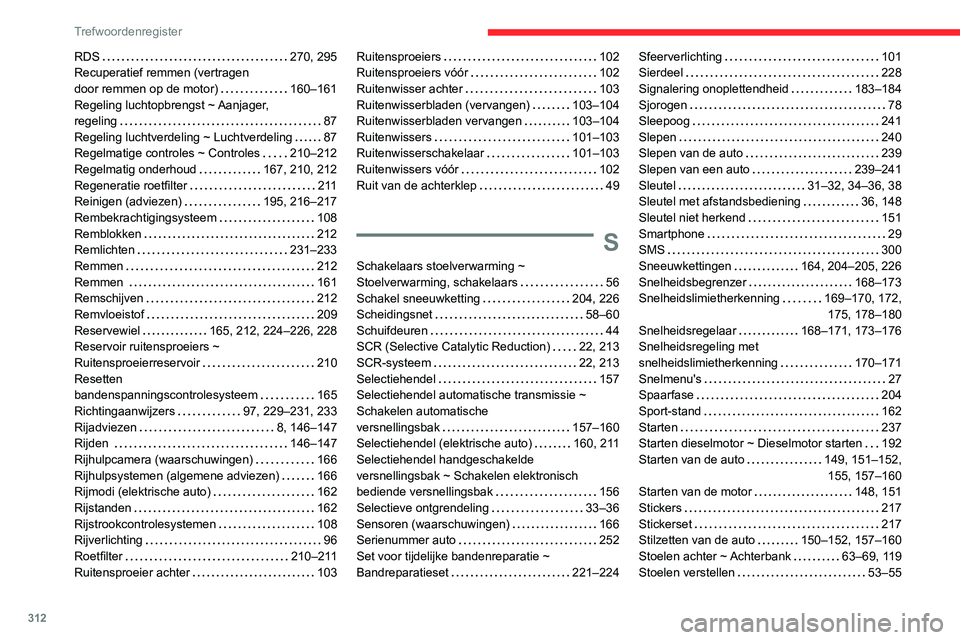

312
Trefwoordenregister
RDS 270, 295
Recuperatief remmen (vertragen
door remmen op de motor)

160–161
Regeling luchtopbrengst ~ Aanjager,
regeling

87
Regeling luchtverdeling ~ Luchtverdeling

87
Regelmatige controles ~ Controles

210–212
Regelmatig onderhoud

167, 210, 212
Regeneratie roetfilter

2 11
Reinigen (adviezen)

195, 216–217
Rembekrachtigingsysteem

108
Remblokken

212
Remlichten

231–233
Remmen

212
Remmen

161
Remschijven

212
Remvloeistof

209
Reservewiel

165, 212, 224–226, 228
Reservoir ruitensproeiers ~
Ruitensproeierreservoir

210
Resetten
bandenspanningscontrolesysteem

165
Richtingaanwijzers

97, 229–231, 233
Rijadviezen

8, 146–147
Rijden

146–147
Rijhulpcamera (waarschuwingen)

166
Rijhulpsystemen (algemene adviezen)

166
Rijmodi (elektrische auto)

162
Rijstanden

162
Rijstrookcontrolesystemen

108
Rijverlichting

96
Roetfilter

210–211
Ruitensproeier achter

103Ruitensproeiers 102
Ruitensproeiers vóór
102
Ruitenwisser achter

103
Ruitenwisserbladen (vervangen)

103–104
Ruitenwisserbladen vervangen

103–104
Ruitenwissers

101–103
Ruitenwisserschakelaar

101–103
Ruitenwissers vóór

102
Ruit van de achterklep

49
S
Schakelaars stoelverwarming ~
Stoelverwarming, schakelaars
56
Schakel sneeuwketting

204, 226
Scheidingsnet

58–60
Schuifdeuren

44
SCR (Selective Catalytic Reduction)

22, 213
SCR-systeem

22, 213
Selectiehendel

157
Selectiehendel automatische transmissie ~
Schakelen automatische
versnellingsbak

157–160
Selectiehendel (elektrische auto)

160, 211
Selectiehendel handgeschakelde
versnellingsbak ~ Schakelen elektronisch
bediende versnellingsbak

156
Selectieve ontgrendeling

33–36
Sensoren (waarschuwingen)

166
Serienummer auto

252
Set voor tijdelijke bandenreparatie ~
Bandreparatieset

221–224
Sfeerverlichting 101
Sierdeel
228
Signalering onoplettendheid

183–184
Sjorogen

78
Sleepoog

241
Slepen

240
Slepen van de auto

239
Slepen van een auto

239–241
Sleutel

31–32, 34–36, 38
Sleutel met afstandsbediening

36, 148
Sleutel niet herkend

151
Smartphone

29
SMS

300
Sneeuwkettingen

164, 204–205, 226
Snelheidsbegrenzer

168–173
Snelheidslimietherkenning

169–170, 172,
175, 178–180
Snelheidsregelaar

168–171, 173–176
Snelheidsregeling met
snelheidslimietherkenning

170–171
Snelmenu's

27
Spaarfase

204
Sport-stand

162
Starten

237
Starten dieselmotor ~ Dieselmotor starten

192
Starten van de auto

149, 151–152, 155, 157–160
Starten van de motor

148, 151
Stickers

217
Stickerset

217
Stilzetten van de auto

150–152, 157–160
Stoelen achter ~ Achterbank

63–69, 119
Stoelen verstellen

53–55

314
Trefwoordenregister
Verwarming 85–86, 89–92
Video
297
Volledig ontgrendeld

33–36
Voorstoelen

53–55
Voorverwarming/-koeling interieur
(elektrische auto)

28, 93
Vrijloop activeren

240
W
Waarschuwing kans op aanrijding 180–181
Waarschuwing oplettendheid bestuurder
184
Waarschuwingssignaal sleutel in contact

150
Waarschuwing vergeten verlichting

97
Wallbox (elektrische auto)

196
Wassen

167
Wassen (adviezen)

195, 216–217
Webbrowser

289, 293
Wegklapbare verschuifbare tafel

81–84
Werktafel

61–62
Wiel demonteren

226, 228
Wiel monteren

226, 228
Wielophanging

212
Wiel verwisselen

224
WiFi-netwerkverbinding

294
Window-airbags

117–118
X
Xenonlampen 229
Z
Zekeringen 234–236
Zekeringen vervangen
234–235, 234–236
Zekeringkast dashboard

234
Zekeringkast motorruimte

234, 236
Zij-airbags

117–118
Zijknipperlicht

231
Zijruiten achter

80
Zijschuifruit

80
Zonnescherm (panoramadak)

81
Zonnesensor

85
Zonwering

81
Zuinig rijden

8
