2021 CITROEN C4 SPACETOURER sensor

177
Šī sistēma ir manevrēšanas palīgsistēma
un nekādā gadījumā nevar aizvietot
vadītāja uzmanību.
Vadītājam ir jāsaglabā modrība un
kontrole pār automašīnu.
Pirms jebkāda manevra veikšanas
vadītājam ir jāpārskata tuvākā apkārtne.
Visa manevra izpildes laikā vadītājam
ir jāpārliecinās par to, lai pietiktu vietas
manevra izpildei.
Aizmugurējie sensori
automašīnas novietošanai
stāvvietā
Šī sistēmas ieslēdzas, ieslēdzot atpakaļgaitu.
To apstiprina skaņas signāls.
Tā izslēdzas, izslēdzot atpakaļgaitu.
Palīgsistēmas skaņas signāls
Informācija par traucēkļa tuvumu tiek sniegta
ar atkārtotiem skaņas signāliem, tiem atskanot
biežāk, kad automašīna piebrauc tuvāk
traucēklim.
Skaļrunī (labajā vai kreisajā pusē) atskaņotā
skaņa ļauj noteikt, kurā pusē atrodas
traucēklis.
Līdzko attālums starp automašīnu un šķērsli ir
mazāks par aptuveni 30 centimetriem, skaņas
signāls skan nepārtraukti.
Palīdzības sistēmas grafiskais
attēls
Tas papildina skaņas signālu, rādot ekrānā
joslas, kas pakāpeniski tuvojas automašīnai
(balta: attāli šķēršļi, oranža: šķēršļi tuvumā,
sarkana: ļoti tuvi šķēršļi).
Piebraucot objektam pavisam tuvu,
daudzfunkciju ekrānā parādās simbols
„Danger”.
Palīgsistēma automašīnas novietošanai
stāvvietā, braucot uz priekšu
Papildus palīgsistēmai automašīnas novietošanai
stāvvietā atpakaļgaitā palīgsistēma automašīnas
novietošanai stāvvietā, braucot uz priekšu, iedarbojas,
līdzko tiek uztverts traucēklis automašīnas priekšā un
automašīnas ātrums ir mazāks par 10
km/h.
Palīgsistēma automašīnas novietošanai stāvvietā,
braucot uz priekšu, izslēdzas, ja automašīna stāv vairāk
nekā trīs sekundes ar ieslēgtu pārnesumu braukšanai
uz priekšu, ja traucēklis vairs netiek uztverts vai līdzko
automašīnas ātrums pārsniedz 10
km/h.
Skaņas signāls tiek atskaņots caur skaļruņiem
(priekšējiem vai aizmugurējiem) un ļauj konstatēt
traucēkli automašīnas priekšā vai aizmugurē.
Atslēgšana/aktivizēšana
Šo funkciju aktivizē un dezaktivē
skārienekrāna izvēlnē Driving.
Ja mēraparātu panelī deg
signāllampiņa, automātiskais režīms
ir dezaktivēts.
Vēlreiz atlasot, funkcijas darbība
atjaunojas.
Izslēdzot aizdedzi, šīs funkcijas stāvoklis tiek
saglabāts atmiņā.
6
Vadīšana

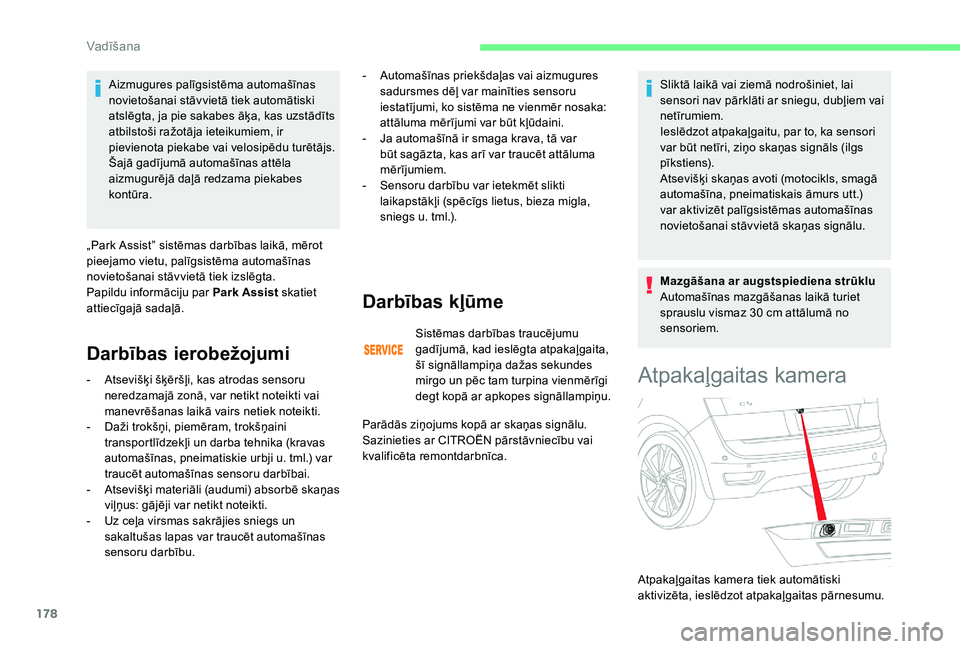

178
Aizmugures palīgsistēma automašīnas
novietošanai stāvvietā tiek automātiski
atslēgta, ja pie sakabes āķa, kas uzstādīts
atbilstoši ražotāja ieteikumiem, ir
pievienota piekabe vai velosipēdu turētājs.
Šajā gadījumā automašīnas attēla
aizmugurējā daļā redzama piekabes
kontūra.
„Park Assist” sistēmas darbības laikā, mērot
pieejamo vietu, palīgsistēma automašīnas
novietošanai stāvvietā tiek izslēgta.
Papildu informāciju par Park Assist skatiet
attiecīgajā sadaļā.
Darbības ierobežojumi
- Automašīnas priekšdaļas vai aizmugures sadursmes dēļ var mainīties sensoru
iestatījumi, ko sistēma ne vienmēr nosaka:
attāluma mērījumi var būt kļūdaini.
-

J
a automašīnā ir smaga krava, tā var
būt sagāzta, kas arī var traucēt attāluma
mērījumiem.
-

S
ensoru darbību var ietekmēt slikti
laikapstākļi (spēcīgs lietus, bieza migla,
sniegs u. tml.).
Darbības kļūme
Sistēmas darbības traucējumu
gadījumā, kad ieslēgta atpakaļgaita,
šī signāllampiņa dažas sekundes
mirgo un pēc tam turpina vienmērīgi
degt kopā ar apkopes signāllampiņu.
Parādās ziņojums kopā ar skaņas signālu.
Sazinieties ar CITROËN pārstāvniecību vai
kvalificēta remontdarbnīca. Sliktā laikā vai ziemā nodrošiniet, lai
sensori nav pārklāti ar sniegu, dubļiem vai
netīrumiem.
Ieslēdzot atpakaļgaitu, par to, ka sensori
var būt netīri, ziņo skaņas signāls (ilgs
pī kst i e n s).
Atsevišķi skaņas avoti (motocikls, smagā
automašīna, pneimatiskais āmurs utt.)
var aktivizēt palīgsistēmas automašīnas
novietošanai stāvvietā skaņas signālu.
Mazgāšana ar augstspiediena strūklu
Automašīnas mazgāšanas laikā turiet
sprauslu vismaz 30
cm attālumā no
sensoriem.
-

A

tsevišķi šķēršļi, kas atrodas sensoru
neredzamajā zonā, var netikt noteikti vai
manevrēšanas laikā vairs netiek noteikti.
-

D

aži trokšņi, piemēram, trokšņaini
transportlīdzekļi un darba tehnika (kravas
automašīnas, pneimatiskie urbji u. tml.) var
traucēt automašīnas sensoru darbībai.
-

A

tsevišķi materiāli (audumi) absorbē skaņas
viļņus: gājēji var netikt noteikti.
-

U

z ceļa virsmas sakrājies sniegs un
sakaltušas lapas var traucēt automašīnas
sensoru darbību.
Atpakaļgaitas kamera
Atpakaļgaitas kamera tiek automātiski
aktivizēta, ieslēdzot atpakaļgaitas pārnesumu.
Vadīšana

179
Atpakaļgaitas kameras funkcija var būt papildināta
ar stāvvietā novietošanas sensoru sistēmu.
Atpakaļgaitas kamera nekādā gadījumā
nevar aizstāt autovadītāja modrību.
Tās attēlotas kā trasēšanas līnijas „uz
zemes” un neļauj noteikt automašīnas
pozīciju attiecībā pret salīdzinoši augstiem
šķēršļiem (piemēram, citām automašīnām).
Zināms attēla kropļojums ir normāla
parādība.
Tas ir normāli, ka ekrāna apakšā var redzēt
daļu no automašīnas numura zīmes.
Zilās līnijas 1 norāda galveno automašīnas
k ustības virzienu (attālums starp līnijām atbilst
automašīnas platumam bez dur vju spoguļiem).
Sarkanā līnija 2
norāda apmēram 30 cm
attālumu līdz jūsu automašīnas aizmugurējam
buferim.
Zaļās līnijas 3
norāda aptuveni 1 un 2 metru
attālumu aiz automašīnas aizmugurējā bufera
malas.
Zilzaļās līknes 4

n
orāda maksimālo pagrieziena
loku.
Atverot aizmugures paceļamās dur vis,
rādījumi nozūd no displeja.
Periodiski tīriet atpakaļgaitas skata
kameru ar sausu, mīkstu drāniņu.
Mazgāšana ar augstspiediena strūklu
Savas automašīnas mazgāšanas laikā
nevērsiet strūklu tuvāk par 30
cm no
kameras lēcām.
Atkarībā no aprīkojuma versijas attēls ir
redzams skārienekrānā vai mēraparātu panelī.
Norādītās trajektorijas līnijas palīdz veikt
manevru.Vision 360
Šī sistēma ļauj mērinstrumentu panelī aplūkot
automašīnas tuvāko apkārtni, izmantojot
kameras.
Tās atrodas automašīnas priekšpusē un
aizmugurē, kā arī zem dur vju spoguļiem.
Atkarībā no izvēlētā skata leņķa (priekšējais
skats, atpakaļskats vai 360° panorāmas tipa
skats), sistēma Vision 360
nodrošina īpašu
vizuālo palīgsistēmu noteiktos braukšanas
apstākļos, piemēram, iebraucot nepārredzamā
krustojumā vai manevrējot zonās, kurās ir
apgrūtināta redzamība.
Kad tā tikusi aktivizēta, šī funkcija darbojas tad,
ja braukšanas ātrums nav lielāks par 15
km/h.
Ātrumā virs 30
km/h, sistēma automātiski
deaktivizējas.
6
Vadīšana

181
Darbība
Funkcijas aktivizēšana
Šajā izvēlnē izvēlēties vienu no trim skatiem:
„Front camera”.
„360° camera”.
„Rear camera”.
Mērinstrumentu panelī parādās izvēlētais
skats.
Ja ātrums ir lielāks par 15 km/h, notiek tā
a utomātiska nozušana no instrumentu paneļa.
Funkcijas deaktivizēšana
F Palielināt ātrumu, pārsniedzot 30 km/h.Regulāri pārbaudiet kameru lēcu tīrību.
Mazgāšana ar augstspiediena strūklu
Automašīnas mazgāšanas laikā turiet
sprauslu vismaz 30
cm attālumā no
kamerām.
Dzinējam darbojoties:
F
I
zvēlnē Vadīšana
izvēlieties cilni „Driving
function ” un pēc tam „Panoramic visual
a i d ”. vai
F
I
zvēlnē Vadīšana
izvēlieties cilni „Driving
function ” un pēc tam „Panoramic visual
a i d ”.
F
A
tlasiet „Caméra OFF”.
Park Assist
Šī ir aktīvā palīgsistēma automašīnas
novietošanai stāvvietā, kas nosaka stāvvietas
lielumu un pēc tam vada stūres sistēmu, lai
šajā stāvvietā novietotu automašīnu.
Automašīnām ar manuālo pārnesumkārbu

vadītājs kontrolē akseleratoru, bremzes,
pārnesumus un sajūgu.
Automašīnām ar automātisko
pārnesumkārbu (EAT6/EAT8) , autovadītājs
kontrolē akcelerāciju, bremzēšanu un
pārnesumu maiņu.
Automašīnas novietošanas stāvvietā
iebraukšanas un izbraukšanas fāzes laikā
sistēma vadītājam nodrošina vizuālu
informāciju un skaņas signālus, lai manevrs
noritētu drošāk. Var būt nepieciešami vairāki
manevri turpgaitā un atpakaļgaitā. Autovadītājs jebkurā brīdī var pārņemt vadību,
satverot stūri.
Šī palīgsistēma manevru veikšanai
nekādā gadījumā nevar aizstāt vadītāja
uzmanību.
Vadītājam jāsaglabā kontrole pār savu
automašīnu, pārliecinoties, ka manevra
laikā vieta joprojām ir brīva.
Atsevišķos gadījumos sensori var
nekonstatēt nelielus šķēršļus, kas atrodas
neredzamajā zonā.
Sistēma Park Assist nedarbojas, ja dzinējs
ir izslēgts.
A. paralēla novietošana stāvvietā;
B. Izbraukšana no stāvvietas paralēli ietvei.
C. Novietošana stāvvietā perpendikulāri
ietvei.
Sistēma Park Assist palīdz veikt šādus
manevrus:
6
Vadīšana

184
F Darbojas palīgsistēma automašīnas novietošanai stāvvietā.
Nepārsniedzot ātrumu 7
km/h, veiciet
manevrus uz priekšu vai atpakaļ,
izmantojot sistēmas „Sensori automašīnas
novietošanai stāvvietā” brīdinājumus, līdz
parādās norāde par manevra beigām.
Palīgsistēma automašīnas
izbraukšanai no paralēli
izkārtotas stāvvietas
F Ja vēlaties izbraukt no stāvvietas paralēli ietvei, iedarbiniet dzinēju.
F

A
utomašīnai stāvot, nospiediet
šo pogu.
Sistēmas aktivizēšanu apstiprina
šīs signāllampiņas iedegšanās
mērinstrumentu panelī.
F

Sk
ārienekrānā nospiediet „ Exit
parking space ”.
F

M

anevra beigās mērinstrumentu panelī
nodziest signāllampiņa, un vienlaikus
redzams ziņojums un atskan skaņas
signāls.
Palīgfunkcijas izslēdzas: jūs varat pārņemt
vadību. F

D
arbojas palīgsistēma automašīnas
novietošanai stāvvietā. Nepārsniedzot
ātrumu 5
km/h, veiciet manevrus uz
priekšu vai atpakaļ. Jums palīdzēs funkcija
„Palīgsistēma automašīnas novietošanai
stāvvietā”, līdz parādīsies norāde par
manevra beigām.
F

I
eslēdziet pagrieziena rādītāju tajā pusē,
kur plānojat izbraukt. F

I
eslēdziet atpakaļgaitu vai turpgaitu un
atlaidiet stūri.
Manevrs ir pabeigts, ja automašīnas priekšējo
riteņu ass ir izbrauksi no stāvvietas.
9DG

186
F Darbojas palīgsistēma automašīnas novietošanai stāvvietā.
Nepārsniedzot ātrumu 7
km/h, ievērojiet
norādes mēraparātu panelī un izmantojiet
sistēmas „Sensori automašīnas
novietošanai stāvvietā” brīdinājumus, līdz
parādīsies norāde par manevra beigām. Veicot manevru automašīnas novietošanai
stāvvietā perpendikulāri ietvei, „Park
Assist” funkcija automātiski atslēgsies,
ja automašīna būs pietuvojusies šķērslim
vismaz 50
cm attālumā.
Veicot manevrus iebraukšanai stāvvietā
vai izbraucot no tās, var ieslēgties
atpakaļgaitas kameras funkcija. Tā
ļaus vieglāk pārraudzīt automašīnas
apkārtni, atveidojot papildu informāciju
mērinstrumentu panelī.
Lai iegūtu sīkāku informāciju par
Atpakaļgaitas skata kameru , skatiet
attiecīgo sadaļu.
Dezaktivizēšana
- ja automašīnas ātrums pārsniedz noteikto robežu;
-

j
a vadītājs aptur stūres griešanos;
-

p
ēc 4 manevru cikliem;
-

p
ēc vadītāja dur vju atvēršanas;
-

j
a kāds no riteņiem sastopas ar šķērsli.
Mēraparātu panelī nodziest signāllampiņa
un parādās paziņojums, ko papildina skaņas
signāls.
Tad vadītājam ir jāpārņem automašīnas stūres
vadība.
Ja sistēma tiek dezaktivēta manevra laikā,
vadītājam tā jāaktivē no jauna, lai atsāktu
mērīšanu.
Dezaktivēšana
Sistēma atslēdzas automātiski:
- p iekabes vilkšanas gadījumā;
-

j
a vadītāja dur vis ir atvērtas;
-

j
a automašīnas ātrums ir lielāks par
70
km/h.
Lai sistēmu atslēgtu uz ilgāku laiku,
konsultējieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Manevra beigās mērinstrumentu panelī
nodziest signāllampiņa, un vienlaikus redzams
ziņojums un atskan skaņas signāls.
Palīgfunkcijas izslēdzas: jūs varat pārņemt
vadību. Sistēma atslēdzas, nospiežot komandpogu.
Sistēma dezaktivējas automātiski:
-
iz

slēdzot aizdedzi;
-

j

a noslāpst dzinējs;
-

j

a 5

minūšu laikā pēc manevra veida
atlasīšanas netiek sākts neviens manevrs;
-

p

ēc ilgākas automašīnas stāvēšanas
manevra laikā;
-

j

a iedarbojas riteņu pretslīdes sistēma
(ASR);
9DG

187
Darbības traucējumi
Darbības traucējumu gadījumā
mirgo indikators kopā ar īsu skaņas
signālu.
Stūres pastiprinātāja darbības
traucējumu gadījumā mēraparātu
panelī parādās šī signāllampiņa, ko
papildina skaņas signāls.
Ja sānu attālums starp jūsu automašīnu un
stāvvietu ir pārāk liels, sistēma var nespēt
vietu izmērīt.
Park Assist sistēma, veicot manevru, neņems
vērā nevienu priekšmetu, kas parādās
ārpus automašīnas drošības telpas kontūras
(piemēram, kāpnes uz jumta vai skritulis).
Sliktos laika apstākļos vai ziemā
pārliecinieties, ka sensorus neaizsedz
netīrumi, apledojums vai sniegs.
Darbības traucējumu gadījumā pārbaudiet
sistēmu CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.Mazgāšana ar augstspiedienu
Automašīnas mazgāšanas laikā nevērsiet
strūklu pret sensoriem tuvāk par 30
cm.
Ja darbības traucējumi parādās sistēmas
izmantošanas laikā, signāllampiņa nodziest.
Sazinieties ar CITROËN pārstāvniecību vai
kvalificētu remontdarbnīcu.
6
Vadīšana

211
F Pārliecinieties, ka kompresora slēdzis ir pārslēgts pozīcijā O .
F

P
ilnībā atritiniet elektrisko vadu, kas atrodas
zem kompresora.
Kompresora pieslēgšanai var izmantot
tikai automašīnas priekšējā daļā
novietotās 12
V kontaktligzdas. F

I
edarbiniet kompresoru, pārslēdzot slēdzi
pozīcijā I, un noregulējiet spiedienu
atbilstoši automašīnas riepu spiediena
uzlīmē redzamajai vērtībai. Lai izlaistu
gaisu: nospiediet melno pogu, kas atrodas
uz kompresora caurules blakus ventiļa
savienojumam.
Ja 7 minūšu laikā jums neizdodas
sasniegt 2 bāru spiedienu, tas nozīmē,
ka riepa vairs nav saremontējama. Par
automašīnas evakuāciju sazinieties ar
CITROËN pārstāvniecību vai kvalificētu
remontdarbnīcu.
F
K
ad sasniegts pareizais spiediens,
pārslēdziet slēdzi pozīcijā O .
F
I
zņemiet komplektu un novietojiet atpakaļ
uzglabāšanas vietā.
Ar saremontētu riepu nebrauciet vairāk
par 200 km; vērsieties CITROËN
pārstāvniecībā vai kvalificētā
remontdarbnīcā, lai šo riepu nomainītu.
Gadījumā, ja vienā vai vairākās riepās
jāpielāgo spiediens, tad jāatjauno riepu
nepietiekamā spiediena sensora sistēmas
darbība.
Lai iegūtu plašāku informāciju par riepu
nepietiekama spiediena sensoriem ,
skatiet attiecīgo sadaļu.
F

P
ilnībā atritiniet cauruli, kas atrodas zem
kompresora.
F

U
zskrūvējiet cauruli uz ventiļa un stingri
pievelciet.
F Pievienojiet kompresora elektronisko kontaktdakšu automašīnas 12 V kontaktligzdā.
F

I
eslēdziet aizdedzi.
Riepu piepumpēšanas spiediens ir
norādīts uz šīs uzlīmes.
Rezerves ritenis
Noskenējiet QR kodu 3. lpp., lai skatītu
informatīvos video.
Piekļūšana instrumentiem
Bojāta riteņa maiņas un rezer ves riteņa
uzstādīšanas procedūra ar automašīnā
pieejamo instrumentu palīdzību.
Instrumenti atrodas bagāžas nodalījumā zem
grīdas.
Lai tiem piekļūtu, noņemiet bagāžas
nodalījuma virspaklāju.
8
%RM
