2021 Abarth 124 Spider dashboard

KENNISMAKING MET HET VOERTUIG
Grondige kennis van uw nieuwe
voertuig begint hier.
In dit boekje is op eenvoudige en
rechtstreekse wijze beschreven hoe uw
voertuig gemaakt is en hoe het werkt.
Daarom adviseren wij u het comfortabel
zittend in uw voertuig te lezen, dan kunt
u met eigen ogen onmiddellijk zien wat
hier beschreven is.DASHBOARD................8
SLEUTELS..................9
CONTACTSLOT..............11
GEAVANCEERD KEYLESS ENTRY
SYSTEEM.................14
BEVEILIGINGSALARM VOERTUIG . .15
PORTIEREN................16
STOELEN..................20
HOOFDSTEUNEN............22
STUURWIEL................23
SPIEGELS.................23
BUITENVERLICHTING..........25
RUITENWISSERS/SPROEIER
VOORRUIT................30
KLIMAATREGELING...........33
ELEKTRISCHE RUITEN.........38
INTERNE APPARATUUR........40
ACHTERKLEP...............40
MOTORKAP................43
CABRIOLETKAP (ZACHTE KAP) . . .45
7

DASHBOARD
1 – Instelbare luchtventilatie zijkant; 2 – Bedieningshendel buitenverlichting; 3 – Instrumentenpaneel; 4 – Ruitenwisserhendel;
5 – Instelbare luchtventilatie midden; 6 – Knop alarmknipperlichten; 7 – Radio 3” of Radio 7”-systeem (indien aanwezig);
8 – Air Bag passagier; 9 – Instelbare luchtventilatie midden (passagierszijde); 10 – Klimaatregeling; 11 – Contactslot;
12 – Airbag bestuurder; 13 – Bedieningsknoppen (TPMS-systeem/DSC-systeem)
102010200-123-555AB
8
KENNISMAKING MET HET VOERTUIG

BELANGRIJK
38)Kijk altijd over uw schouder alvorens
van rijbaan te wisselen. Het wisselen van
rijbaan zonder rekening te houden met de
werkelijke afstand van het voertuig in de
bolle spiegel is gevaarlijk. U kunt betrokken
raken bij een ernstig ongeluk. Hetgeen u
ziet in de bolle spiegel is dichterbij dan het
lijkt.
39)Stel de buitenspiegels altijd af aan uw
rijpositie alvorens op weg te gaan: het is
gevaarlijk met ingeklapte spiegels te rijden.
U zicht achteruit wordt beperkt en u kunt
een ongeluk veroorzaken.
40)Stapel geen lading of voorwerpen tot
boven de rugleuningen: lading die boven
de rugleuningen uitsteekt is gevaarlijk. Dit
kan uw zicht in de achteruitkijkspiegel
blokkeren waardoor u een andere
weggebruiker kunt raken bij het wisselen
van rijbaan.
BUITENVERLICHTING
KOPLAMPEN
Draai aan de koplampschakelaar 1
fig. 18 om de koplampen, andere
buitenverlichting en de
dashboardverlichting AAN of UIT te
zetten.
Het indicatielampje lichten aan
op
het instrumentenpaneel gaat branden
wanneer de koplampschakelaar wordt
gedraaid op
of.
Met automatische
verlichtingsregeling
Het indicatielampje lichten aan op het
instrumentenpaneel wordt
in-/uitgeschakeld in combinatie met de
automatische in-/uitschakeling van de
koplampen wanneer de
koplampschakelaar is geplaatst op
AUTO.
BELANGRIJK Laat de lampen niet aan
als de motor uitstaat tenzij dit om
veiligheidsredenen nodig is om
ontladen van de accu te voorkomen.
DAGVERLICHTING (DRL)
41) 42)
In bepaalde landen moeten de lampen
van de rijdende voertuigen overdag zijn
ingeschakeld (dagrijverlichting).
De dagrijverlichting wordt automatisch
ingeschakeld als het voertuig start met
rijden.
De dagrijverlichting schakelt uit als de
parkeerrem wordt bediend of de
selectiehendel op de stand P wordt
gezet (versies met automatische
versnellingsbak).
GROOTLICHT
De koplampen schakelen tussen
grootlicht en stadslicht door de hendel
naar voor en naar achter te bewegen.
Als het grootlicht aan is, gaat het
waarschuwingslampje
branden.
1805030101-121-001AB
25

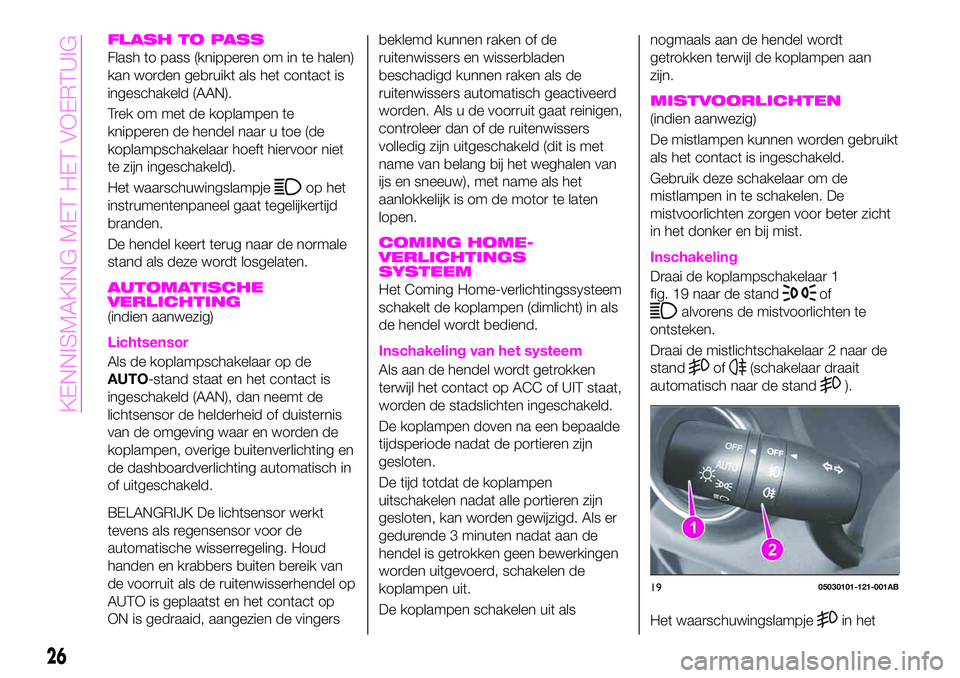

FLASH TO PASS
Flash to pass (knipperen om in te halen)
kan worden gebruikt als het contact is
ingeschakeld (AAN).
Trek om met de koplampen te
knipperen de hendel naar u toe (de
koplampschakelaar hoeft hiervoor niet
te zijn ingeschakeld).
Het waarschuwingslampje
op het
instrumentenpaneel gaat tegelijkertijd
branden.
De hendel keert terug naar de normale
stand als deze wordt losgelaten.
AUTOMATISCHE
VERLICHTING
(indien aanwezig)
Lichtsensor
Als de koplampschakelaar op de
AUTO-stand staat en het contact is
ingeschakeld (AAN), dan neemt de
lichtsensor de helderheid of duisternis
van de omgeving waar en worden de
koplampen, overige buitenverlichting en
de dashboardverlichting automatisch in
of uitgeschakeld.
BELANGRIJK De lichtsensor werkt
tevens als regensensor voor de
automatische wisserregeling. Houd
handen en krabbers buiten bereik van
de voorruit als de ruitenwisserhendel op
AUTO is geplaatst en het contact op
ON is gedraaid, aangezien de vingersbeklemd kunnen raken of de
ruitenwissers en wisserbladen
beschadigd kunnen raken als de
ruitenwissers automatisch geactiveerd
worden. Als u de voorruit gaat reinigen,
controleer dan of de ruitenwissers
volledig zijn uitgeschakeld (dit is met
name van belang bij het weghalen van
ijs en sneeuw), met name als het
aanlokkelijk is om de motor te laten
lopen.
COMING HOME-
VERLICHTINGS
SYSTEEM
Het Coming Home-verlichtingssysteem
schakelt de koplampen (dimlicht) in als
de hendel wordt bediend.
Inschakeling van het systeem
Als aan de hendel wordt getrokken
terwijl het contact op ACC of UIT staat,
worden de stadslichten ingeschakeld.
De koplampen doven na een bepaalde
tijdsperiode nadat de portieren zijn
gesloten.
De tijd totdat de koplampen
uitschakelen nadat alle portieren zijn
gesloten, kan worden gewijzigd. Als er
gedurende 3 minuten nadat aan de
hendel is getrokken geen bewerkingen
worden uitgevoerd, schakelen de
koplampen uit.
De koplampen schakelen uit alsnogmaals aan de hendel wordt
getrokken terwijl de koplampen aan
zijn.
MISTVOORLICHTEN
(indien aanwezig)
De mistlampen kunnen worden gebruikt
als het contact is ingeschakeld.
Gebruik deze schakelaar om de
mistlampen in te schakelen. De
mistvoorlichten zorgen voor beter zicht
in het donker en bij mist.
Inschakeling
Draai de koplampschakelaar 1
fig. 19 naar de stand
of
alvorens de mistvoorlichten te
ontsteken.
Draai de mistlichtschakelaar 2 naar de
stand
of(schakelaar draait
automatisch naar de stand
).
Het waarschuwingslampje
in het
1905030101-121-001AB
26
KENNISMAKING MET HET VOERTUIG

INSTRUMENTENPANEEL
1. Kilometerteller/dagteller en knop dagteller/Dashboardverlichting - 2. Kilometerteller 3. Snelheidsmeter - 4 Infodisplay
automatische versnellingsbak - 5. Kilometerteller/Info tripcomputer/Temperatuurmeter motorkoelvloeistof/Brandstofmeter/
Buitentemperatuur/Snelheidsbegrenzer/Cruise Control/INFO-display
5105020103-121-001AB
51

Versies met stuur rechts
1. Kilometerteller/dagteller en knop dagteller/Dashboardverlichting - 2. Kilometerteller 3. Snelheidsmeter - 4 Infodisplay
automatische versnellingsbak - 5. Kilometerteller/Info tripcomputer/Temperatuurmeter motorkoelvloeistof/Brandstofmeter/
Buitentemperatuur/Snelheidsbegrenzer/Cruise Control/INFO-display
5205020107-121-001AB
52
KENNISMAKING MET HET INSTRUMENTENPANEEL

KILOMETERTELLER /
DAGTELLER
U kunt de weergavemodus wijzigen van
kilometerteller in Dagteller A” en in
“Dagteller B”,en terug naar
kilometerteller door schakelaar 1
fig. 53 in te drukken terwijl een van de
modi wordt weergegeven. De gekozen
modus wordt weergegeven.
Trip meter
De dagteller kan de totale afstand van
twee afgelegde afstanden registreren.
Een wordt geregistreerd onder "Trip A"
en de andere onder "Trip B".
“Trip A” kan bijvoorbeeld de afstand
vanaf het vertrekpunt registreren en
“Trip B” de afstand vanaf de laatste
tankbeurt.
Gebruik deze meter om reisafstanden
bij te houden en brandstofverbruik te
berekenen.Als de gegevens van zuinig
brandstofverbruik worden gereset via
de controle voor zuinig
brandstofverbruik, of als Trip A wordt
gerest met de dagteller als de functie
die synchroniseert met de controle van
zuinig brandstofverbruik terwijl de
dagteller is ingeschakeld, dan resetten
de gegeven van zuinig energieverbruik
en Trip A gelijktijdig.
OPMERKING Alleen de dagtellers
registreren tienden van kilometers
(miles).
Dagteller resetten
De dagteller wordt gewist als de
stroomtoevoer wordt onderbroken
(doorgebrande zekering of
losgekoppelde accu) of als het voertuig
meer dan 9999,9 km (mile) heeft
gereden.
VERLICHTING
INSTRUMENTENPANEEL
Aanpassing lichtintensiteit
De lichtintensiteit van het
instrumentenunit en de
dashboardverlichting kan worden
aangepast door knop 1 te draaien
fig. 54:
de lichtintensiteit vermindertdoor
de knop naar links te draaien. Er is een
pieptoon hoorbaar als de knop naar de
maximale dimstand is gedraaid;
de lichtintensiteit verhoogtdoor
de knop naar rechts te draaien.
Verlichtingsdimmer annuleren
Draai de knop naar rechts totdat u een
pieptoon hoort terwijl het
instrumentenpaneel wordt gedimd met
het contact AAN. Als de zichtbaarheid
van het instrumentenpaneel wordt
verminderd vanwege verblinding door
omgevingslicht, annuleert u de
verlichtingsdimmer.
Als de verlichtingsdimmer is
geannuleerd, kan het
instrumentenpaneel niet woorden
gedimd. Ook niet als de positielichten
zijn ingeschakeld. Als de
verlichtingsdimmer is geannuleerd,
schakelt het scherm op het middelste
display naar een constante weergave
van het dagscherm.
5305020102-121-001AB
5405020102-121-001AB
53

Waarschuwingslampje (roodgekleurd) op dashboardlijst
Waarschuwingslampje Wat het betekent Wat te doen
WAARSCHUWINGSLAMPJE
VEILIGHEIDSGORDEL
Het waarschuwingslampje van de
veiligheidsgordels gaat branden als de
bestuurders- of passagiersstoel bezet is terwijl
de veiligheidsgordel niet is bevestigd als het
contact wordt ingeschakeld.
Als de veiligheidsgordel van de bestuurder of
de passagier niet is vastgemaakt (alleen als er
iemand op de passagiersstoel zit) en het
voertuig rijdt met een snelheid van meer dan
20 km/u, gaan de waarschuwingslampjes
knipperen. Na korte tijd stopt de led met
knipperen, maar blijft deze branden.
Als een veiligheidsgordel niet wordt
vastgemaakt, knippert de led nogmaals
gedurende een bepaalde tijd.
De led knippert opnieuw als de
veiligheidsgordel van de bestuurders- of
passagiersstoel wordt losgemaakt nadat de
led is gaan branden en het voertuig de
snelheid van 20 km/h overschrijdt.
Passagiersdetectiesysteem: plaats geen
extra zitkussen op de passagiersstoel, en ga
hier niet op zitten anders werkt de
classificatiesensor voor inzittenden niet
correct. De sensor functioneert mogelijk niet
goed aangezien het extra zitkussen
interferentie met de sensor kan veroorzaken.
74
KENNISMAKING MET HET INSTRUMENTENPANEEL
