2020 YAMAHA YZF-R1M ESP

Especificaciones
9-2
9
Tamaño:190/55ZR17M/C (75W) (YZF1000)
200/55ZR17M/C (78W) (YZF1000D)
Fabricante/modelo: BRIDGESTONE/BATTLAX RACING
STREET RS11RCarga:Carga máxima: 185 kg (408 lb)
La carga máxima del vehículo es el peso
combinado del conductor, el pasajero, el
equipaje y los accesorios.Freno delantero:Tipo:
Freno hidráulico de doble discoFreno trasero:Tipo:
Freno hidráulico monodiscoSuspensión delantera:Tipo:
Horquilla telescópicaSuspensión trasera:Tipo:Basculante (suspensión de unión)Sistema eléctrico:Sistema de tensión:
12 VBatería:Modelo:YTZ7S(F)
Voltaje, capacidad:
12 V, 6.0 Ah (10 HR)
Potencia de la bombilla:Faro:
LED
Luz de freno y posterior:
LED
Luz de intermitencia delantera: LED
Luz de intermitencia trasera: LED
Luz auxiliar:
LED
Luz de la matrícula: LED
UB3LS0S0.book Page 2 Tuesday, August 6, 2019 1:11 PM

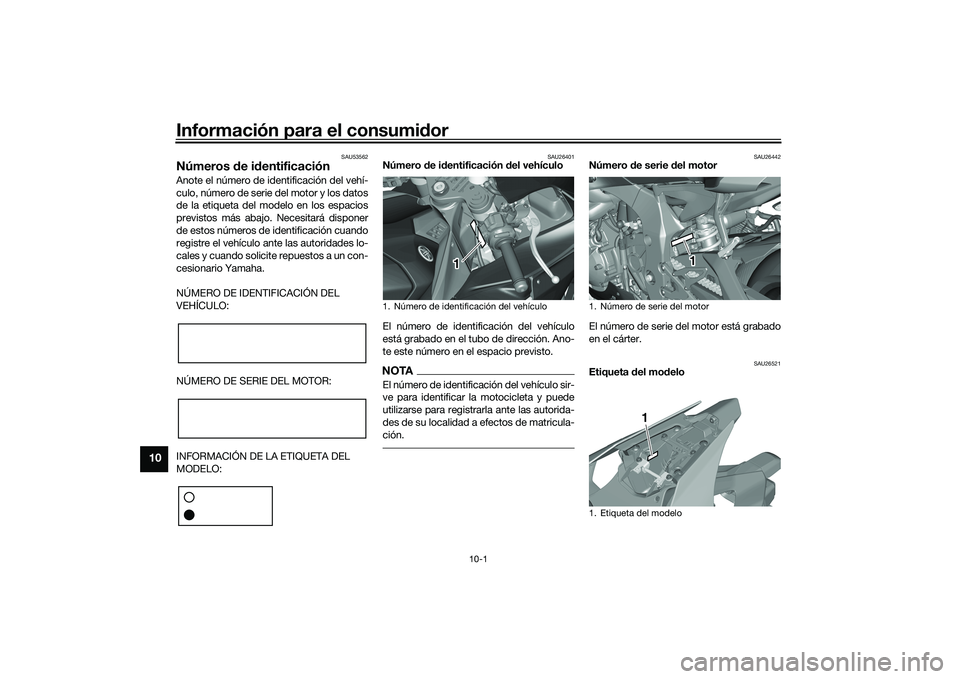

Información para el consumidor
10-1
10
SAU53562
Números de i dentificaciónAnote el número de identificación del vehí-
culo, número de serie del motor y los datos
de la etiqueta del modelo en los espacios
previstos más abajo. Necesitará disponer
de estos números de identificación cuando
registre el vehículo ante las autoridades lo-
cales y cuando solicite repuestos a un con-
cesionario Yamaha.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
NÚMERO DE SERIE DEL MOTOR:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26401
Número de i dentificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Ano-
te este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26442
Número de serie d el motor
El número de serie del motor está grabado
en el cárter.
SAU26521
Etiqueta del mo delo
1. Número de identificación del vehículo
1
1. Número de serie del motor
1. Etiqueta del modelo
1
1
UB3LS0S0.book Page 1 Tuesday, August 6, 2019 1:11 PM

Información para el consumidor
10-2
10
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del pasajero.
(Véase la página 4-38). Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando soli-
cite repuestos a un concesionario Yamaha.
SAU69910
Conector de diagnósticoEl conector de diagnóstico está situado
como se muestra.
SAU85300
Registro de los d atos del vehícu-
loEn la ECU de este modelo se guardan algu-
nos datos del vehículo que sirven para el
diagnóstico de fallos y que se utilizan asi-
mismo a efectos de investigación, análisis
estadístico y desarrollo.
Aunque los sensores y los datos que se re-
gistran varían según el modelo, los princi-
pales tipos de datos son:
 Datos del estado del vehículo y del
funcionamiento del motor
 Datos relacionados con la inyección
de gasolina y las emisiones
Estos datos se cargan únicamente cuando
se conecta al vehículo una herramienta de
diagnóstico especial Yamaha, por ejemplo
cuando se realizan comprobaciones de
mantenimiento o procedimientos de servi-
cio.
Los datos del vehículo transmitidos se tra-
tarán adecuadamente conforme a la si-
guiente política de privacidad.
Política de privaci dad
Yamaha no comunicará estos datos a ter-
ceros excepto en los casos siguientes. Asi-
mismo, Yamaha puede proporcionar datos
1. Conector de diagnóstico
1
https://www.yamaha-motor.e u/es/
privacy/privacy-policy.aspx
UB3LS0S0.book Page 2 Tuesday, August 6, 2019 1:11 PM

11-1
11

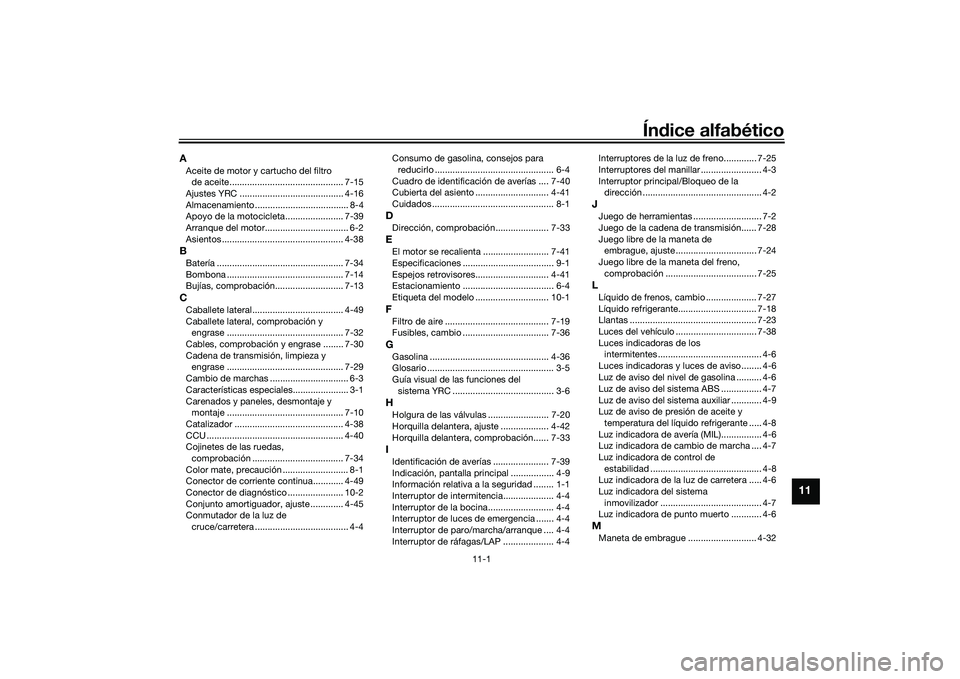

Índice alfabético
AAceite de motor y cartucho del filtro
de aceite............................................. 7-15
Ajustes YRC ......................................... 4-16
Almacenamiento ..................................... 8-4
Apoyo de la motocicleta....................... 7-39
Arranque del motor................................. 6-2
Asientos ................................................ 4-38BBatería .................................................. 7-34
Bombona .............................................. 7-14
Bujías, comprobación........................... 7-13CCaballete lateral.................................... 4-49
Caballete lateral, comprobación y engrase .............................................. 7-32
Cables, comprobación y engrase ........ 7-30
Cadena de transmisión, limpieza y engrase .............................................. 7-29
Cambio de marchas ............................... 6-3
Características especiales...................... 3-1
Carenados y paneles, desmontaje y montaje .............................................. 7-10
Catalizador ........................................... 4-38
CCU ...................................................... 4-40
Cojinetes de las ruedas, comprobación .................................... 7-34
Color mate, precaución .......................... 8-1
Conector de corriente continua............ 4-49
Conector de diagnóstico ...................... 10-2
Conjunto amortiguador, ajuste ............. 4-45
Conmutador de la luz de
cruce/carretera ..................................... 4-4 Consumo de gasolina, consejos para
reducirlo ............................................... 6-4
Cuadro de identificación de averías .... 7-40
Cubierta del asiento ............................. 4-41
Cuidados ................................................ 8-1
DDirección, comprobación..................... 7-33EEl motor se recalienta .......................... 7-41
Especificaciones .................................... 9-1
Espejos retrovisores............................. 4-41
Estacionamiento .................................... 6-4
Etiqueta del modelo ............................. 10-1FFiltro de aire ......................................... 7-19
Fusibles, cambio .................................. 7-36GGasolina ............................................... 4-36
Glosario .................................................. 3-5
Guía visual de las funciones del sistema YRC ........................................ 3-6HHolgura de las válvulas ........................ 7-20
Horquilla delantera, ajuste ................... 4-42
Horquilla delantera, comprobación...... 7-33IIdentificación de averías ...................... 7-39
Indicación, pantalla principal ................. 4-9
Información relativa a la seguridad ........ 1-1
Interruptor de intermitencia.................... 4-4
Interruptor de la bocina.......................... 4-4
Interruptor de luces de emergencia ....... 4-4
Interruptor de paro/marcha/arranque .... 4-4
Interruptor de ráfagas/LAP .................... 4-4 Interruptores de la luz de freno............. 7-25
Interruptores del manillar ........................ 4-3
Interruptor principal/Bloqueo de la
dirección ............................................... 4-2
JJuego de herramientas ........................... 7-2
Juego de la cadena de transmisión...... 7-28
Juego libre de la maneta de embrague, ajuste ................................ 7-24
Juego libre de la maneta del freno,
comprobación .................................... 7-25LLíquido de frenos, cambio .................... 7-27
Líquido refrigerante............................... 7-18
Llantas .................................................. 7-23
Luces del vehículo ................................ 7-38
Luces indicadoras de los intermitentes ......................................... 4-6
Luces indicadoras y luces de aviso ........ 4-6
Luz de aviso del nivel de gasolina .......... 4-6
Luz de aviso del sistema ABS ................ 4-7
Luz de aviso del sistema auxiliar ............ 4-9
Luz de aviso de presión de aceite y temperatura del líquido refrigerante ..... 4-8
Luz indicadora de avería (MIL)................ 4-6
Luz indicadora de cambio de marcha .... 4-7
Luz indicadora de control de estabilidad ............................................ 4-8
Luz indicadora de la luz de carretera ..... 4-6
Luz indicadora del sistema
inmovilizador ........................................ 4-7
Luz indicadora de punto muerto ............ 4-6MManeta de embrague ........................... 4-32
UB3LS0S0.book Page 1 Tuesday, August 6, 2019 1:11 PM
