2020 YAMAHA TRICITY 300 MPG

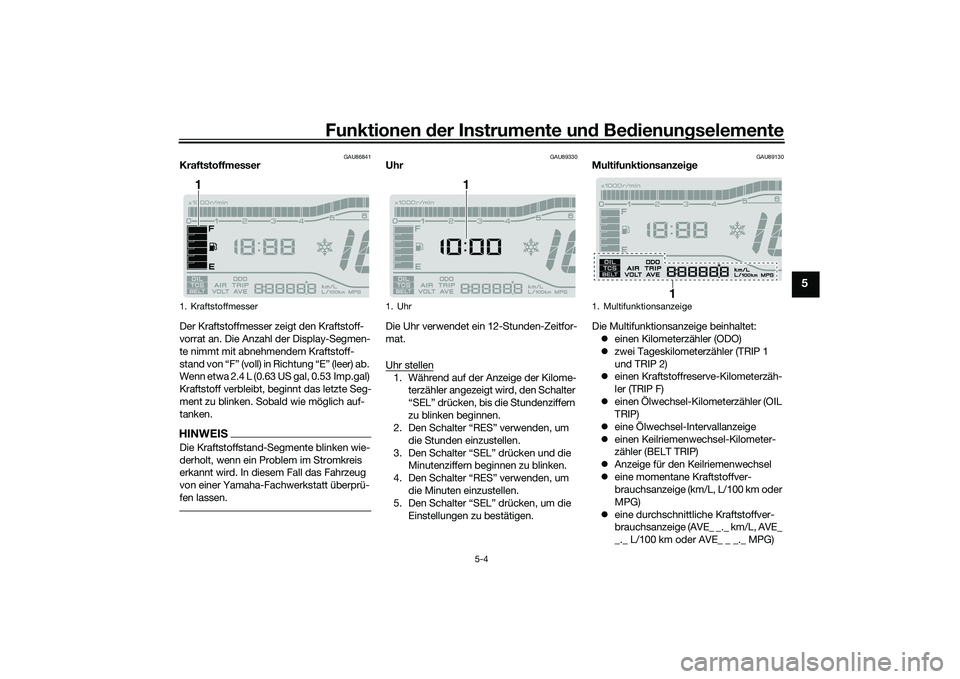

Funktionen der Instrumente und Bedienungselemente
5-4
5
GAU86841
Kraftstoffmesser
Der Kraftstoffmesser zeigt den Kraftstoff-
vorrat an. Die Anzahl der Display-Segmen-
te nimmt mit abnehmendem Kraftstoff-
stand von “F” (voll) in Richtung “E” (leer) ab.
Wenn etwa 2.4 L (0.63 US gal, 0.53 Imp.gal)
Kraftstoff verbleibt, beginnt das letzte Seg-
ment zu blinken. Sobald wie möglich auf-
tanken.HINWEISDie Kraftstoffstand-Segmente blinken wie-
derholt, wenn ein Problem im Stromkreis
erkannt wird. In diesem Fall das Fahrzeug
von einer Yamaha-Fachwerkstatt überprü-
fen lassen.
GAU89330
Uhr
Die Uhr verwendet ein 12-Stunden-Zeitfor-
mat.
Uhr stellen1. Während auf der Anzeige der Kilome-
terzähler angezeigt wird, den Schalter
“SEL” drücken, bis die Stundenziffern
zu blinken beginnen.
2. Den Schalter “RES” verwenden, um
die Stunden einzustellen.
3. Den Schalter “SEL” drücken und die
Minutenziffern beginnen zu blinken.
4. Den Schalter “RES” verwenden, um
die Minuten einzustellen.
5. Den Schalter “SEL” drücken, um die
Einstellungen zu bestätigen.
GAU89130
Multifunktionsanzeige
Die Multifunktionsanzeige beinhaltet:
zeinen Kilometerzähler (ODO)
zzwei Tageskilometerzähler (TRIP 1
und TRIP 2)
zeinen Kraftstoffreserve-Kilometerzäh-
ler (TRIP F)
zeinen Ölwechsel-Kilometerzähler (OIL
TRIP)
zeine Ölwechsel-Intervallanzeige
zeinen Keilriemenwechsel-Kilometer-
zähler (BELT TRIP)
zAnzeige für den Keilriemenwechsel
zeine momentane Kraftstoffver-
brauchsanzeige (km/L, L/100 km oder
MPG)
zeine durchschnittliche Kraftstoffver-
brauchsanzeige (AVE_ _._ km/L, AVE_
_._ L/100 km oder AVE_ _ _._ MPG)
1. Kraftstoffmesser
1
1. Uhr
1
1. Multifunktionsanzeige
1
UBX9G0G0.book Page 4 Wednesday, January 22, 2020 9:28 AM

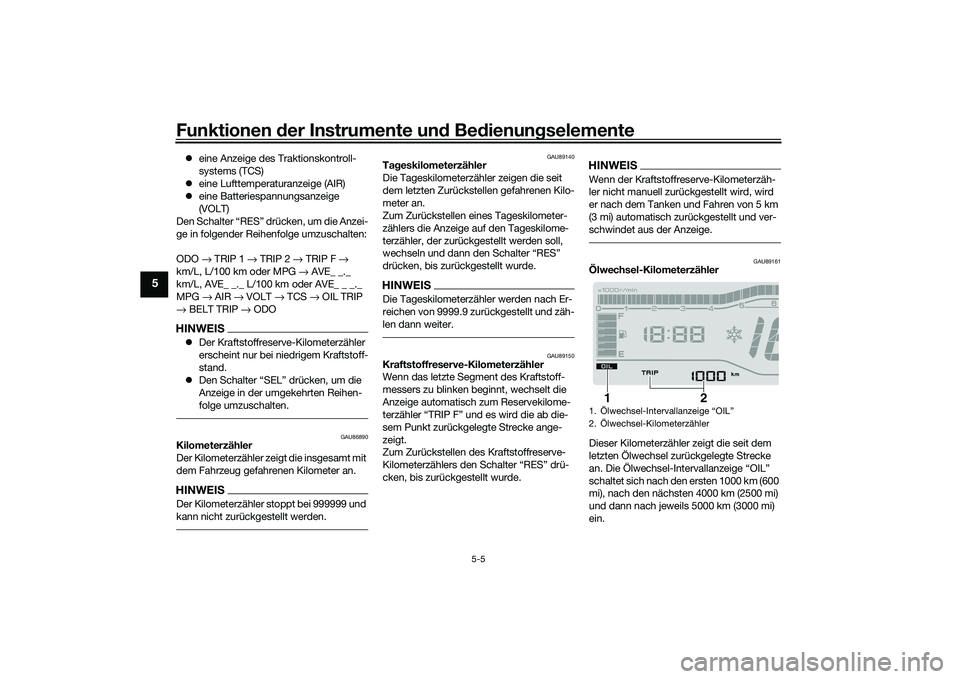

Funktionen der Instrumente und Bedienungselemente
5-5
5
zeine Anzeige des Traktionskontroll-
systems (TCS)
zeine Lufttemperaturanzeige (AIR)
zeine Batteriespannungsanzeige
(VOLT)
Den Schalter “RES” drücken, um die Anzei-
ge in folgender Reihenfolge umzuschalten:
ODO → TRIP 1 → TRIP 2 → TRIP F →
km/L, L/100 km oder MPG → AVE_ _._
km/L, AVE_ _._ L/100 km oder AVE_ _ _._
MPG → AIR → VOLT → TCS → OIL TRIP
→ BELT TRIP → ODOHINWEISzDer Kraftstoffreserve-Kilometerzähler
erscheint nur bei niedrigem Kraftstoff-
stand.
zDen Schalter “SEL” drücken, um die
Anzeige in der umgekehrten Reihen-
folge umzuschalten.
GAU86890
Kilometerzähler
Der Kilometerzähler zeigt die insgesamt mit
dem Fahrzeug gefahrenen Kilometer an.HINWEISDer Kilometerzähler stoppt bei 999999 und
kann nicht zurückgestellt werden.
GAU89140
Tageskilometerzähler
Die Tageskilometerzähler zeigen die seit
dem letzten Zurückstellen gefahrenen Kilo-
meter an.
Zum Zurückstellen eines Tageskilometer-
zählers die Anzeige auf den Tageskilome-
terzähler, der zurückgestellt werden soll,
wechseln und dann den Schalter “RES”
drücken, bis zurückgestellt wurde.HINWEISDie Tageskilometerzähler werden nach Er-
reichen von 9999.9 zurückgestellt und zäh-
len dann weiter.
GAU89150
Kraftstoffreserve-Kilometerzähler
Wenn das letzte Segment des Kraftstoff-
messers zu blinken beginnt, wechselt die
Anzeige automatisch zum Reservekilome-
terzähler “TRIP F” und es wird die ab die-
sem Punkt zurückgelegte Strecke ange-
zeigt.
Zum Zurückstellen des Kraftstoffreserve-
Kilometerzählers den Schalter “RES” drü-
cken, bis zurückgestellt wurde.
HINWEISWenn der Kraftstoffreserve-Kilometerzäh-
ler nicht manuell zurückgestellt wird, wird
er nach dem Tanken und Fahren von 5 km
(3 mi) automatisch zurückgestellt und ver-
schwindet aus der Anzeige.
GAU89161
Ölwechsel-Kilometerzähler
Dieser Kilometerzähler zeigt die seit dem
letzten Ölwechsel zurückgelegte Strecke
an. Die Ölwechsel-Intervallanzeige “OIL”
schaltet sich nach den ersten 1000 km (600
mi), nach den nächsten 4000 km (2500 mi)
und dann nach jeweils 5000 km (3000 mi)
ein.1. Ölwechsel-Intervallanzeige “OIL”
2. Ölwechsel-Kilometerzähler
2
1
UBX9G0G0.book Page 5 Wednesday, January 22, 2020 9:28 AM

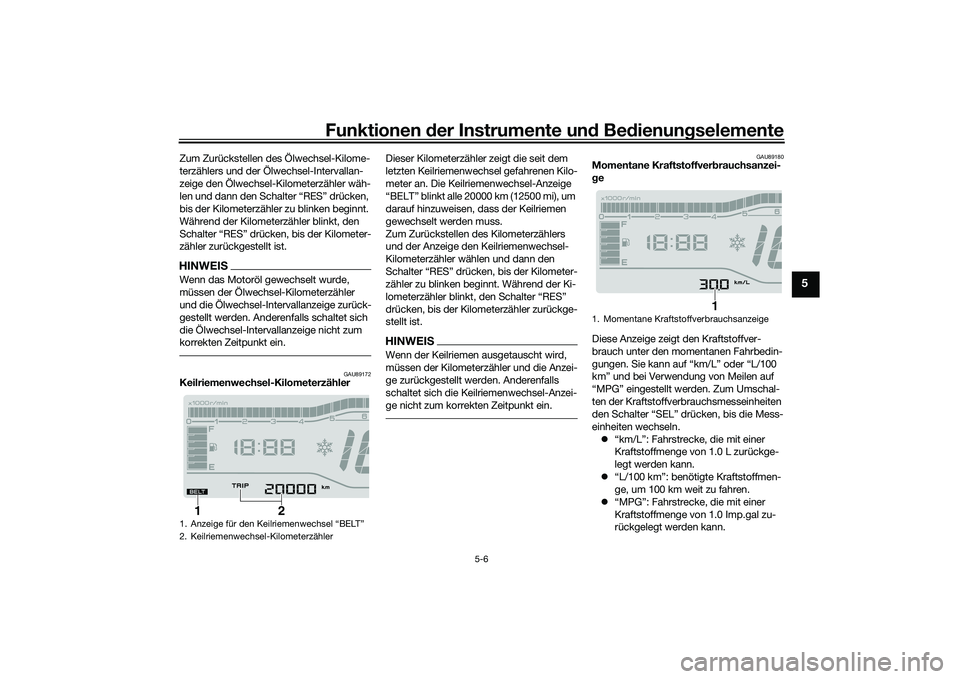

Funktionen der Instrumente und Bedienungselemente
5-6
5
Zum Zurückstellen des Ölwechsel-Kilome-
terzählers und der Ölwechsel-Intervallan-
zeige den Ölwechsel-Kilometerzähler wäh-
len und dann den Schalter “RES” drücken,
bis der Kilometerzähler zu blinken beginnt.
Während der Kilometerzähler blinkt, den
Schalter “RES” drücken, bis der Kilometer-
zähler zurückgestellt ist.HINWEISWenn das Motoröl gewechselt wurde,
müssen der Ölwechsel-Kilometerzähler
und die Ölwechsel-Intervallanzeige zurück-
gestellt werden. Anderenfalls schaltet sich
die Ölwechsel-Intervallanzeige nicht zum
korrekten Zeitpunkt ein.
GAU89172
Keilriemenwechsel-KilometerzählerDieser Kilometerzähler zeigt die seit dem
letzten Keilriemenwechsel gefahrenen Kilo-
meter an. Die Keilriemenwechsel-Anzeige
“BELT” blinkt alle 20000 km (12500 mi), um
darauf hinzuweisen, dass der Keilriemen
gewechselt werden muss.
Zum Zurückstellen des Kilometerzählers
und der Anzeige den Keilriemenwechsel-
Kilometerzähler wählen und dann den
Schalter “RES” drücken, bis der Kilometer-
zähler zu blinken beginnt. Während der Ki-
lometerzähler blinkt, den Schalter “RES”
drücken, bis der Kilometerzähler zurückge-
stellt ist.
HINWEISWenn der Keilriemen ausgetauscht wird,
müssen der Kilometerzähler und die Anzei-
ge zurückgestellt werden. Anderenfalls
schaltet sich die Keilriemenwechsel-Anzei-
ge nicht zum korrekten Zeitpunkt ein.
GAU89180
Momentane Kraftstoffverbrauchsanzei-
ge
Diese Anzeige zeigt den Kraftstoffver-
brauch unter den momentanen Fahrbedin-
gungen. Sie kann auf “km/L” oder “L/100
km” und bei Verwendung von Meilen auf
“MPG” eingestellt werden. Zum Umschal-
ten der Kraftstoffverbrauchsmesseinheiten
den Schalter “SEL” drücken, bis die Mess-
einheiten wechseln.
z“km/L”: Fahrstrecke, die mit einer
Kraftstoffmenge von 1.0 L zurückge-
legt werden kann.
z“L/100 km”: benötigte Kraftstoffmen-
ge, um 100 km weit zu fahren.
z“MPG”: Fahrstrecke, die mit einer
Kraftstoffmenge von 1.0 Imp.gal zu-
rückgelegt werden kann.
1. Anzeige für den Keilriemenwechsel “BELT”
2. Keilriemenwechsel-Kilometerzähler
2
1
1. Momentane Kraftstoffverbrauchsanzeige
1
UBX9G0G0.book Page 6 Wednesday, January 22, 2020 9:28 AM

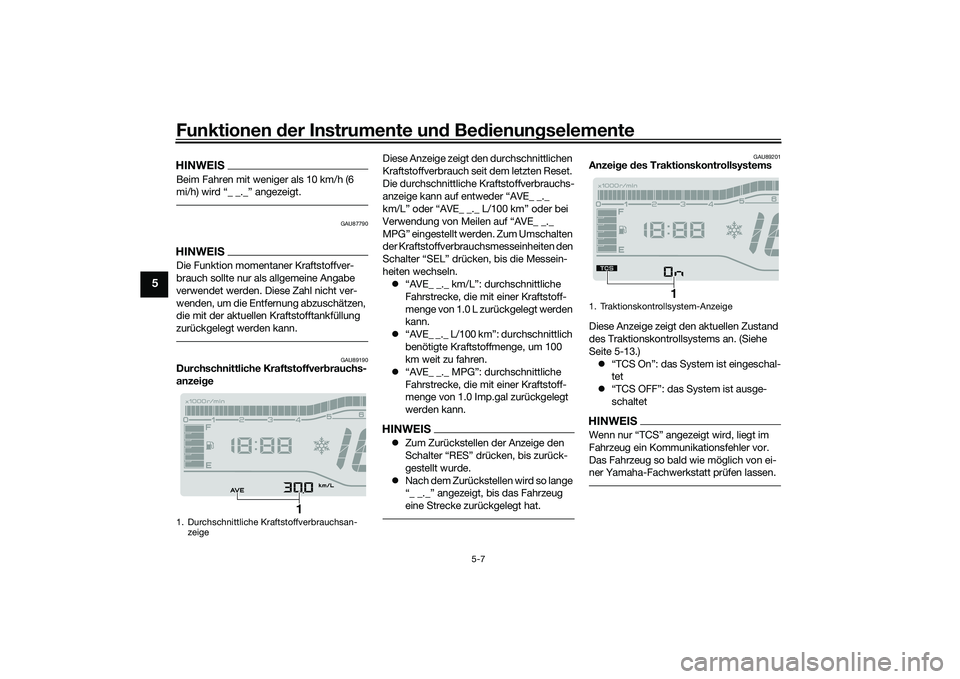

Funktionen der Instrumente und Bedienungselemente
5-7
5
HINWEISBeim Fahren mit weniger als 10 km/h (6
mi/h) wird “_ _._” angezeigt.
GAU87790
HINWEISDie Funktion momentaner Kraftstoffver-
brauch sollte nur als allgemeine Angabe
verwendet werden. Diese Zahl nicht ver-
wenden, um die Entfernung abzuschätzen,
die mit der aktuellen Kraftstofftankfüllung
zurückgelegt werden kann.
GAU89190
Durchschnittliche Kraftstoffverbrauchs-
anzeigeDiese Anzeige zeigt den durchschnittlichen
Kraftstoffverbrauch seit dem letzten Reset.
Die durchschnittliche Kraftstoffverbrauchs-
anzeige kann auf entweder “AVE_ _._
km/L” oder “AVE_ _._ L/100 km” oder bei
Verwendung von Meilen auf “AVE_ _._
MPG” eingestellt werden. Zum Umschalten
der Kraftstoffverbrauchsmesseinheiten den
Schalter “SEL” drücken, bis die Messein-
heiten wechseln.
z“AVE_ _._ km/L”: durchschnittliche
Fahrstrecke, die mit einer Kraftstoff-
menge von 1.0 L zurückgelegt werden
kann.
z“AVE_ _._ L/100 km”: durchschnittlich
benötigte Kraftstoffmenge, um 100
km weit zu fahren.
z“AVE_ _._ MPG”: durchschnittliche
Fahrstrecke, die mit einer Kraftstoff-
menge von 1.0 Imp.gal zurückgelegt
werden kann.
HINWEISzZum Zurückstellen der Anzeige den
Schalter “RES” drücken, bis zurück-
gestellt wurde.
zNach dem Zurückstellen wird so lange
“_ _._” angezeigt, bis das Fahrzeug
eine Strecke zurückgelegt hat.
GAU89201
Anzeige des Traktionskontrollsystems
Diese Anzeige zeigt den aktuellen Zustand
des Traktionskontrollsystems an. (Siehe
Seite 5-13.)
z“TCS On”: das System ist eingeschal-
tet
z“TCS OFF”: das System ist ausge-
schaltetHINWEIS
Fahrzeug ein Kommunikationsfehler vor.
Das Fahrzeug so bald wie möglich von ei-
ner Yamaha-Fachwerkstatt prüfen lassen.
1. Durchschnittliche Kraftstoffverbrauchsan-
zeige
1
1. Traktionskontrollsystem-Anzeige
1
