2020 YAMAHA MT-09 ESP

Características especiais
3-2
1
234
5
6
7
8
9
10
11
12
Configurar o sistema de controlo de tra-
ção
Com o acelerador fechado, prima esse in-
terruptor para baixo para passar do TCS “1”
para o TCS “2”. Empurre para cima para
passar do “2” para o “1”.
Com o veículo desligado, empurre o inter-
ruptor para cima durante dois segundos
para desligar o sistema. Prima para baixo
para ligar o sistema.NOTA
A definição atual do TCS é indicada no
ecrã TCS (página 4-10).

O controlo de tração pode ser ligado
ou desligado apenas com o veículo
desligado.

Sempre que a chave for rodada para “ON”, o controlo de tração é ligado e
definido como “1” ou “2” (o que tiver
sido selecionado por último).

Desligue o sistema de controlo de tra-
ção para ajudar a libertar a roda trasei-
ra se o veículo ficar preso na lama,areia ou noutra superfície mole.
TCS “OFF”
O modo TCS “OFF” desliga o sistema de
controlo de tração.
TCS “1”
O modo TCS “1” minimiza a ação do contro-
lo de tração.
TCS “2”
O modo TCS “2” maximiza a ação do con-
trolo de tração; a rotação da roda é contro-
lada com mais força. O indicador luminoso “ ” pisca quando o
controlo de tração foi acionado. Pode notar
ligeiras alterações no ruído do motor e do
escape quando o sistema foi acionado.
Quando o sistema de controlo de tração do
veículo foi definido como “OFF”, o indicador
luminoso “ ” acende.
PRECAUÇÃO
PCA16801
Utilize apenas os pneus especificados.
(Consulte a página 7-17.) A utilização de
pneus com outras dimensões impedirá
que o sistema de controlo de tração con-trole a rotação do pneu com precisão.
1. Interruptor do sistema de controlo de
tração “TCS”
1
1. Indicador luminoso do sistema de controlo de tração “ ”
2. Luz de advertência de problema no motor “”
12
BS2-9-P3.book 2 ページ ２０１９年８月２７日　火曜日　午前１１時４４分

Características especiais
3-3
1
23
4
5
6
7
8
9
10
11
12
Reposição do sistema de controlo de
tração
O sistema de controlo de tração irá desli-
gar-se automaticamente quando:
a roda dianteira ou a roda traseira per-
dem o contacto com o piso durante a
condução.

for detetada rotação excessiva da
roda traseira durante a condução.

uma das rodas é r odada com a chave
virada para “ON” (como quando se re-
aliza a manutenção).
Se o sistema de controlo de tração for de-
sativado, tanto o indicador luminoso “ ”
como a luz de advertência “ ” acen-
dem-se.
Neste caso, tente repor o sistema da se-
guinte forma. 1. Pare o veículo e rode a chave para “OFF”.
2. Aguarde alguns segundos e volte a ro- dar a chave para “ON”.
3. O indicador luminoso “ ” deve apa-
gar-se e o sistema deve ficar ativado.
NOTASe o indicador luminoso “ ” permanecer
aceso depois da reposição, o veículo pode
continuar a ser utilizado; contudo, solicite a
um concessionário Yamaha que verifique oveículo logo que possível. 4. Solicite a um concessionário Yamaha
que verifique o veículo e desligue a luz
avisadora “ ”.
PAU76401
Sistema de mudança rápida de
velocidadeO sistema de mudança rápida de velocida-
de (QS) permite mudar para a velocidade
seguinte em plena aceleração, sem inter-
venção da alavanca de embraiagem, com
assistência eletrónica. Quando o interruptor
das mudanças deteta movimento no pedal
de mudança de velocidades (página 4-14),
a alimentação do motor e o binário de trans-
missão são ajustados momentaneamente
para permitir a intervenção da alavanca de
embraiagem.NOTA
O sistema de mudança rápida de velo-
cidade funciona quando a velocidade
de deslocação é igual ou superior a 20
km/h (12 mi/h), com o motor a rodar a
2300 rpm ou mais e só em aceleração.

O sistema não funciona se a alavancada embraiagem estiver engatada.
BS2-9-P3.book 3 ページ ２０１９年８月２７日　火曜日　午前１１時４４分

Funções dos controlos e instrumentos
4-9
1
2
345
6
7
8
9
10
11
12
Relógio
O relógio usa um sistema de 12 horas.
Quando a chave não estiver na posição
“ON”, o relógio pode ser visualizado pre-
mindo a tecla “SELECT”.
Para acertar o relógio1. Rode a chave para “ON”.
2. Prima a tecla “SELECT” e a tecla “RE- SET” durante dois segundos.
3. Quando os dígitos da hora ficarem in- termitentes, utiliz e a tecla “RESET”
para acertar a hora.
4. Prima a tecla “SELECT” e os dígitos dos minutos ficarão intermitentes.
5. Utilize a tecla “RESET” para acertar os
minutos.
6. Prima a tecla “SELECT” para confir- mar as definições e iniciar o relógio. Indicador de combustível
O contador de combustível indica a quanti-
dade de combustível que se encontra no
respetivo depósito. Os segmentos do visor
correspondentes ao contador de combustí-
vel desaparecem de “F” (cheio) na direção
de “E” (vazio) à medida que o nível de com-
bustível diminui. Quando o último segmento
começar a piscar, reabasteça logo que pos-
sível.
NOTASe for detetado um problema no circuito
elétrico, os segmentos do nível de combus-
tível e o “ ” ficam intermitentes. Se isto
acontecer, solicite
a um concessionárioYamaha que verifique o veículo. Indicador de economia
Este indicador acende-se quando o veículo
está a ser conduzido de forma económica,
em termos de combus
tível, e amiga do am-
biente. O indicador apaga-se quando o veí-
culo é desligado.
NOTAConsidere as seguintes sugestões para re-
duzir o consumo de combustível:
Evite velocidades do motor elevadas
durante a aceleração.

Viaje a uma velocidade constante.

Selecione a engrenagem de transmis-
são apropriada à velocidade do veícu-lo.
1. Relógio
1
1. Indicador de combustível
1
1. Indicador de economia “ECO”
1
BS2-9-P3.book 9 ページ ２０１９年８月２７日　火曜日　午前１１時４４分

Funções dos controlos e instrumentos
4-15
1
2
345
6
7
8
9
10
11
12
a marca correspondente na alavanca do
travão.
PAU12944
Pedal do travãoO pedal do travão situa-se no lado direito do
motociclo. Para acionar o travão traseiro,
pressione o pedal do travão.
PAU63040
ABSO ABS (Sistema de Travão Antibloqueio)
da Yamaha possui um sistema de controlo
eletrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente.
Utilize os travões com ABS tal como utiliza-
ria os travões convencionais. Se o ABS es-
tiver ativado, pode ser sentido um efeito
pulsante na alavanca do travão ou no pedal
do travão. Nesta situação, continue a apli-
car os travões e deixe o ABS desempenhar
a sua função; não “bombeie” os travões
para não reduzir a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformidade com
a velocidade de condução.
O sistema ABS funciona melhor em
grandes distâncias de travagem.

Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
distância de travagem poderá sermaior com o ABS do que sem este.
O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.
1. Pedal do travão
1
BS2-9-P3.book 15 ページ ２０１９年８月２７日　火曜日　午前１１時４４分

Funções dos controlos e instrumentos
4-16
1
2
34
5
6
7
8
9
10
11
12
NOTA
O ABS efetua um teste de autodiag-
nóstico sempre que o veículo arranca
depois de a chave ter sido rodada para
“ON” e após ser atingida uma veloci-
dade de 10 km/h (6 mi/h) ou superior.
Durante este teste, pode ouvir-se um
ruído tipo “estalido” na unidade de
controlo hidráulica, e se for aplicada a
alavanca ou o pedal do travão, ainda
que ligeiramente, pode sentir-se uma
vibração na alavanca e no pedal, mas
nada disto indica uma avaria.

Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante na ala-
vanca do travão ou no pedal do travão
quando o ABS está a funcionar. No
entanto, são necessárias ferramentas
especiais, pelo que deve consultar oseu concessionário Yamaha.
PRECAUÇÃO
PCA20100
Tenha cuidado para não danificar o sen-
sor da roda ou o rotor do sensor da roda;
caso contrário pode resultar num incor-reto desempenho do sistema de ABS.
PAU13076
Tampa do depósito de
combustívelAbertura da tampa do depósito de com-
bustível
Abra a cobertura da fechadura da tampa do
depósito de combustível, introduza a chave
na fechadura e rode-a 1/4 de volta no sen-
tido dos ponteiros do relógio. A fechadura
desbloquear-se-á e a tampa do depósito de
combustível pode ser aberta.
Fecho da tampa do depósito de com-
bustível
Com a chave ainda inserida no trinco, em-
purre para baixo a tampa do depósito de
1. Sensor da roda da frente
2. Rotor do sensor da roda da frente
1. Sensor da roda de trás
2. Rotor do sensor da roda de trás
1
2
1
2
1. Cobertura da fechadura da tampa do depósito de combustível
2. Desbloquear.
1
2
BS2-9-P3.book 16 ページ ２０１９年８月２７日　火曜日　午前１１時４４分

Funções dos controlos e instrumentos
4-17
1
2
345
6
7
8
9
10
11
12
combustível. Rode a chave 1/4 de volta no
sentido contrário ao dos ponteiros do reló-
gio, retire-a e feche a cobertura do trinco.NOTAA tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respetiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada efechada.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devidamente fe-
chada após o abastecimento de
combustível. As fugas de combustívelconstituem um perigo de incêndio.
PAU13222
CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferimentos durante o rea-bastecimento, siga estas instruções. 1. Antes de reabastecer, desligue o mo- tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efetuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol. 3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com um
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a tam- pa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se1. Tubo de enchimento de depósito de combustível
2. Nível de combustível máximo
1
2
BS2-9-P3.book 17 ページ ２０１９年８月２７日　火曜日　午前１１時４４分

Funções dos controlos e instrumentos
4-18
1
2
34
5
6
7
8
9
10
11
12
esta entrar em contacto com os olhos,
consulte imediatamente um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para oseu vestuário, mude de roupa.
PAU75300
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,etc.

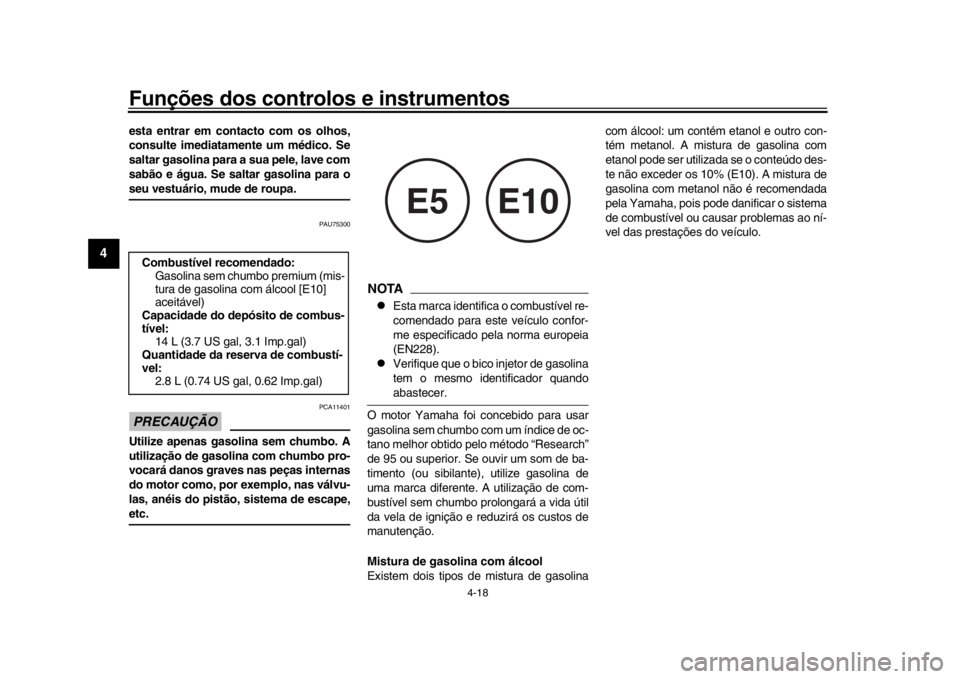

NOTA
Esta marca identifica o combustível re-
comendado para este veículo confor-
me especificado pela norma europeia
(EN228).

Verifique que o bico injetor de gasolina
tem o mesmo identificador quandoabastecer.
O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de oc-
tano melhor obtido pelo método “Research”
de 95 ou superior. Se ouvir um som de ba-
timento (ou sibilante), utilize gasolina de
uma marca diferente. A utilização de com-
bustível sem chumbo prolongará a vida útil
da vela de ignição e reduzirá os custos de
manutenção.
Mistura de gaso lina com álcool
Existem dois tipos de mistura de gasolina com álcool: um contém etanol e outro con-
tém metanol. A mistura de gasolina com
etanol pode ser utilizada se o conteúdo des-
te não exceder os 10% (E10). A mistura de
gasolina com metanol não é recomendada
pela Yamaha, pois pode danificar o sistema
de combustível ou causar problemas ao ní-
vel das prestações do veículo.
Combustível recomendado: Gasolina sem chumbo premium (mis-
tura de gasolina com álcool [E10]
aceitável)
Capacidade do depósito de combus-
tível: 14 L (3.7 US gal, 3.1 Imp.gal)
Quantidade da reserva de combustí-
vel: 2.8 L (0.74 US gal, 0.62 Imp.gal)E5
E10
BS2-9-P3.book 18 ページ ２０１９年８月２７日　火曜日　午前１１時４４分

Funções dos controlos e instrumentos
4-23
1
2
345
6
7
8
9
10
11
12
nimos indicados, esses ajustes são
ineficazes e podem danificar a sus-
pensão.

Ao rodar um botão ajustador da força
amortecedora na direção (a), a posi-
ção de 0 estalidos e a posição de 1 es-talido podem ser idênticas.
PAU57943
Ajuste do amortecedorEste amortecedor está equipado com um
anel ajustador da pré-carga da mola e um
parafuso ajustador da força amortecedora
de recuo.PRECAUÇÃO
PCA10102
Para evitar danificar o mecanismo, não
tente efetuar ajustes além dos limitesmáximo ou mínimo.
Pré-carga da mola
Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode o anel
ajustador na direção (a). Para reduzir a
pré-carga da mola e assim tornar a suspen-
são mais mole, rode o anel ajustador na di-
reção (b).

Alinhe o entalhe adequado do anel
ajustador com o indicador de posição
no amortecedor.

Utilize a chave inglesa especial e a
barra de extensão no jogo de ferra-
mentas para fazer este ajuste.
1. Anel ajustador de pré-carga da mola
2. Chave inglesa especial
3. Barra de extensão
4. Indicador de posiçãoPonto de afinação da pré-carga da
mola: Mínimo (suave):
1
Normal: 4
Máximo (dura):
7
7654321
1(b) (a)
4
2
3
BS2-9-P3.book 23 ページ ２０１９年８月２７日　火曜日　午前１１時４４分
