2020 YAMAHA FJR1300AS Betriebsanleitungen (in German)

Funktionen der Instrumente un d Be dienun gselemente
3-3
3
GAU10662OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Posi-
tion abziehen.
WARNUNG
GWA10062
Den Schlüssel währen d d er Fahrt nie-
mals auf “OFF” o der “LOCK” d rehen.
An derenfalls wir d d ie elektrische Anla ge
aus geschaltet, wo durch es zum Verlust
d er Kontrolle ü ber das Fahrzeu g un d Un-
fällen kommen kann.
GAU10696LOCK ( Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position ab-
ziehen.

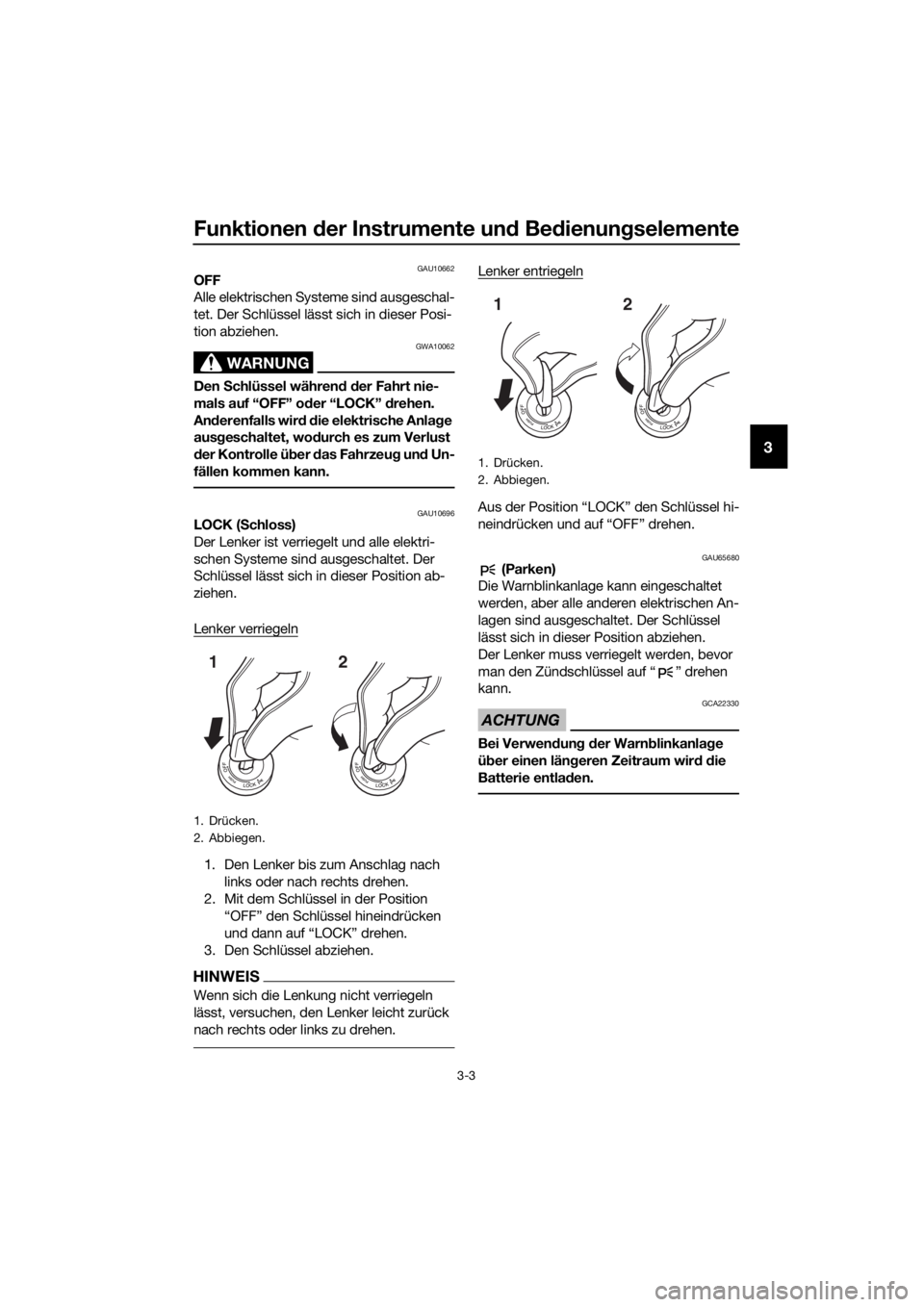

Lenker verriegeln
1. Den Lenker bis zum Anschlag nach links oder nach rechts drehen.
2. Mit dem Schlüssel in der Position “OFF” den Schlüssel hineindrücken
und dann auf “LOCK” drehen.
3. Den Schlüssel abziehen.
HINWEIS
Wenn sich die Lenkung nicht verriegeln
lässt, versuchen, den Lenker leicht zurück
nach rechts oder links zu drehen.
Lenker entriegeln
Aus der Position “LOCK” den Schlüssel hi-
neindrücken und auf “OFF” drehen.
GAU65680 (Parken)
Die Warnblinkanlage kann eingeschaltet
werden, aber alle anderen elektrischen An-
lagen sind ausgeschaltet. Der Schlüssel
lässt sich in dieser Position abziehen.
Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf “ ” drehen
kann.
ACHTUNG
GCA22330
Bei Verwen dun g d er Warn blinkanla ge
ü b er einen län geren Zeitraum wir d d ie
Batterie entla den.
1. Drücken.
2. Abbiegen.
12
1. Drücken.
2. Abbiegen.
12
UB95G2G0.book Page 3 Wednesday, September 11, 2019 3:25 PM

Funktionen der Instrumente un d Be dienung selemente
3-4
3
GAU4939J
Kontrollleuchten un d Warnleuch-
ten
GAU11032Blinker-Kontrollleuchten “ ” un d“”
Jede Blinker-Kontrollleuchte blinkt, wenn
die entsprechenden Blinker blinken.
GAU11061Leerlauf-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11081Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU11125Ölstan d-Warnleuchte “ ”
Diese Warnleuchte leuchtet bei zu niedri-
gem Motorölstand auf. Um Motorschäden
zu vermeiden, sollte das Motoröl so schnell
wie möglich nachgefüllt werden.
Trotz korrektem Ölstand kann es vorkom-
men, dass die Warnleuchte an Steigungen
oder während plötzlichen Beschleuni-
gungs- bzw. Abbremsvorgängen flackert,
was unter diesen Umständen normal ist.
HINWEIS
Wenn das Fahrzeug eingeschaltet wird,
sollte diese Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Schaltet
sich die Leuchte nicht ein oder bleibt sie
eingeschaltet, nachdem bestätigt wurde,
dass der Ölstand korrekt ist (siehe Seite
6-13), sollten Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las- sen.
GAU58402Tempomat-Kontrollleuchten “ ” un d
“ S ET”
Diese Kontrollleuchten leuchten auf, wenn
der Tempomat aktiviert ist. (Siehe Seite
3-7.)
HINWEIS
Beim Starten des Fahrzeugs sollten diese
Leuchten für einige Sekunden aufleuchten
und dann erlöschen. Falls sich die Leuch-
ten nicht einschalten, das Fahrzeug von ei-
nem Yamaha-Händler überprüfen lassen.
GAU73172Motorstörun gs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn im
Motor- oder einem anderen Fahrzeug-Re-
gelsystem ein Problem erkannt wird. Las-
sen Sie in diesem Fall das On-Board-Diag-
nosesystem von einer Yamaha-
Fachwerkstatt überprüfen.

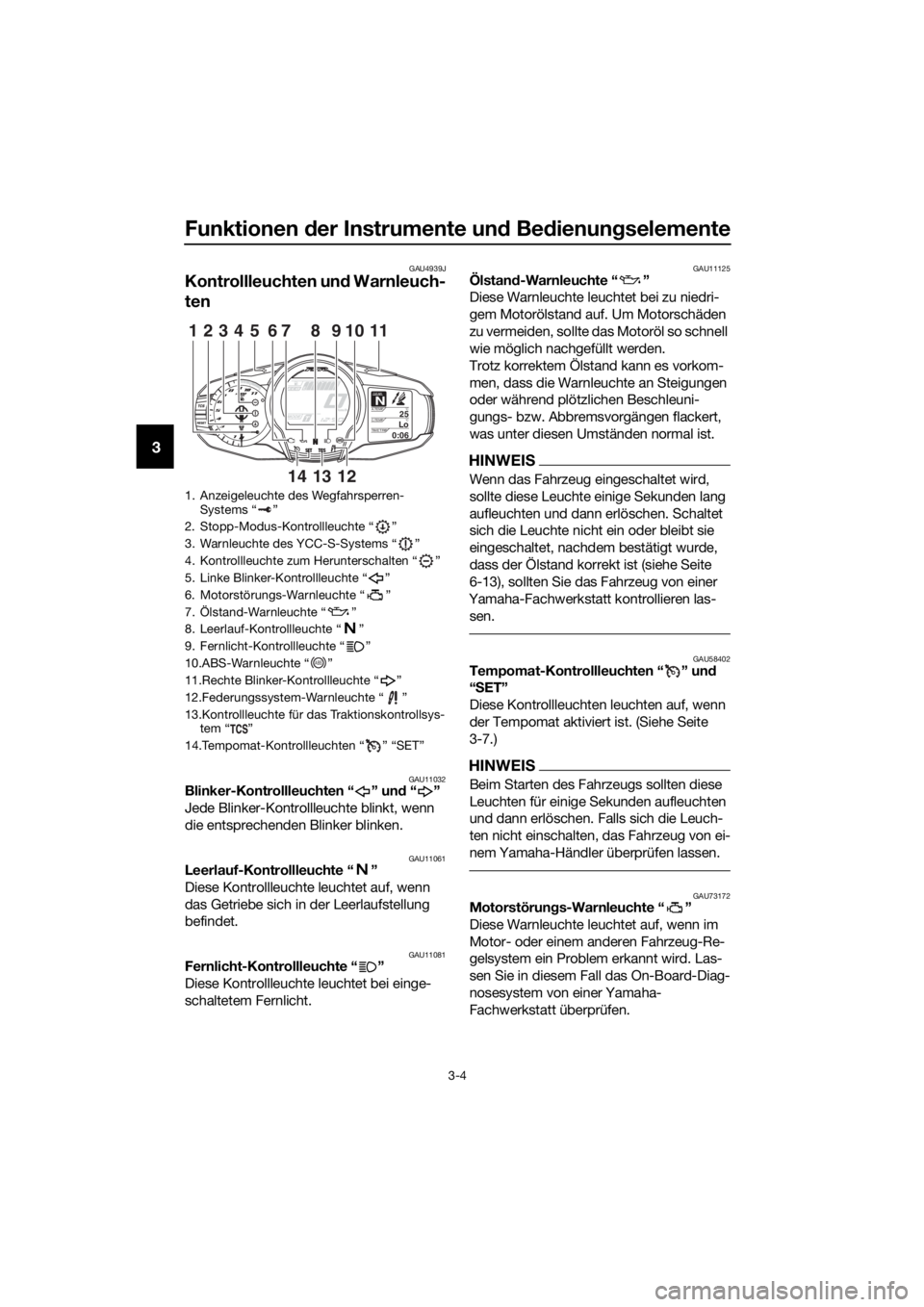

1. Anzeigeleuchte des Wegfahrsperren- Systems “ ”
2. Stopp-Modus-Kontrollleuchte “ ”
3. Warnleuchte des YCC-S-Systems “ ”
4. Kontrollleuchte zum Herunterschalten “ ”
5. Linke Blinker-Kontrollleuchte “ ”
6. Motorstörungs-Warnleuchte “ ”
7. Ölstand-Warnleuchte “ ”
8. Leerlauf-Kontrollleuchte “ ”
9. Fernlicht-Kontrollleuchte “ ”
10.ABS-Warnleuchte “ ”
11.Rechte Blinker-Kontrollleuchte “ ”
12.Federungssystem-Warnleuchte “ ”
13.Kontrollleuchte für das Traktionskontrollsys- tem “ ”
14.Tempomat-Kontrollleuchten “ ” “SET”
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:06TIME TRIP
12345116107
131214
98
ABS
UB95G2G0.book Page 4 Wednesday, September 11, 2019 3:25 PM

Funktionen der Instrumente un d Be dienun gselemente
3-5
3
HINWEIS
Wenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Falls die
Leuchte nicht aufleuchtet oder falls sie
nicht erlischt, das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las- sen.
GAU69895AB S-Warnleuchte “ ”
Diese Warnleuchte leuchtet beim ersten
Einschalten des Fahrzeugs auf und erlischt
nach Fahrtbeginn. Wenn diese Warnleuch-
te während des Fahrens aufleuchtet, arbei-
tet das Antiblockiersystem möglicherweise
nicht korrekt.
WARNUNG
GWA16043
Wenn sich die AB S-Warnleuchte nach
Erreichen einer Geschwin dig keit von 10
km/h (6 mi/h) nicht a bschaltet o der die
Warnleuchte währen d d es Fahrens auf-
leuchtet:  Bremsen Sie mit b esonderer Vor-
sicht, um ein mö gliches Blockieren
d er Rä der währen d einer Not brem-
sun g zu vermei den.
 Das Fahrzeu g so b ald wie mö glich
von einer Yamaha-Fachwerkstatt
prüfen lassen.
GAU86020Kontrollleuchte für d as Traktionskont-
rollsystem “ ”
Diese Kontrollleuchte blinkt, wenn das
Traktionskontrollsystem eingreift.
Wenn das Traktionskontrollsystem ausge-
schaltet ist, leuchtet diese Kontrollleuchte.
HINWEIS
Beim Starten des Fahrzeugs sollte diese
Leuchte für einige Sekunden aufleuchten
und dann erlöschen. Falls die Leuchte nicht aufleuchtet oder falls sie nicht erlischt, das
Fahrzeug von einer Yamaha-Fachwerkstatt
kontrollieren lassen.
GAU55393Fe
derun gssystem-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn im
elektronisch einstellbaren Federungssys-
tem ein Problem erkannt wird.
HINWEIS
Beim Starten des Fahrzeugs sollte diese
Leuchte für einige Sekunden aufleuchten
und dann erlöschen. Falls die Leuchte nicht
aufleuchtet oder falls sie nicht erlischt, das
Fahrzeug von einer Yamaha-Fachwerkstatt
kontrollieren lassen.
GAU55431Kontrollleuchte zum Herunterschalten
“”
Diese Kontrollleuchte blinkt, wenn ein für
die Fahrzeuggeschwindigkeit zu hoher
Gang eingelegt ist.
Wenn ein Herunterschalten notwendig ist,
blinkt die Kontrollleuchte zum Herunter-
schalten, um eine Beschädigung der
YCC-S-Kupplung zu vermeiden. Tritt dies
ein, so lange nach unten schalten, bis die
Kontrollleuchte aufhört zu blinken.
GAU55442Warnleuchte des YCC- S-S ystems “ ”
Wenn diese Warnleuchte während des
Fahrens aufleuchtet, arbeitet das YCC-S-
System möglicherweise nicht korrekt.
Wenn dies eintritt:  kann der gerade eingelegte Gang
möglicherweise nicht gewechselt wer-
den.
 bleibt die Kupplung möglicherweise
im Eingriff, so dass beim Anhalten ein
Ruckeln zu spüren sein kann.
ABS
UB95G2G0.book Page 5 Wednesday, September 11, 2019 3:25 PM

Funktionen der Instrumente un d Be dienung selemente
3-6
3
Stoppen Sie das Fahrzeug sobald dies si-
cher möglich ist und parken Sie es abseits
vom Verkehrsfluss. Lassen Sie das YCC-S-
System von einer Yamaha-Fachwerkstatt
überprüfen.
HINWEIS
Um das Fahrzeug nach dem Anhalten be-
wegen zu können, wenn Sie nicht mehr mit
dem Handschalthebel bzw. dem Fuß-
schalthebel schalten können, gehen Sie
wie folgt vor:
Stellen Sie das Fahrzeug auf dem Haupt-
ständer ab und drücken Sie, während Sie
das Hinterrad drehen, die Stange und das
Gelenk des Fußschalthebels nach vorne,
bis das Getriebe im Leerlauf ist.
Der elektrische Stromkreis der Warnleuch-
te kann durch Drehen des Schlüssels in
Stellung “ON” geprüft werden. Die Warn-
leuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
GAU55452Stopp-Mo dus-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet auf, wenn
der Stopp-Modus aktiviert ist. Wenn der Stopp-Modus nicht herunter-
schaltet, blinkt die Kontrollleuchte.
Für nähere Angaben zur Funktionsweise
des Stopp-Modus siehe Seite 3-24.
GAU73121Anzei
geleuchte für We gfahrsperren-
S ystem “ ”
Wenn das Zündschloss ausgeschaltet wur-
de und 30 Sekunden verstrichen sind,
blinkt die Anzeigeleuchte kontinuierlich, um
anzuzeigen, dass das Wegfahrsperren-
System aktiviert ist. Nach 24 Stunden hört
die Anzeigeleuchte auf zu blinken. Das
Wegfahrsperren-System ist jedoch immer
noch aktiviert.
HINWEI S
Wenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Falls die
Leuchte nicht aufleuchtet oder falls sie
nicht erlischt, das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las- sen.
S tör beeinflussun g vom Transpon der
Wenn die Kontrollleuchte des Wegfahr-
sperren-Systems nach einem bestimmten
Muster blinkt, d. h. 5 Mal langsam und dann
2 Mal schnell, könnte dies durch eine Stör-
beeinflussung vom Transponder verur-
sacht werden. Tritt dies auf, versuchen Sie
das Folgende. 1. Sicherstellen, dass keine anderen
Wegfahrsperren-Schlüssel in der
Nähe des Zündschlosses sind.
2. Benutzen Sie den Schlüssel zur Re-
Registrierung, um den Motor zu star-
ten.
3. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.

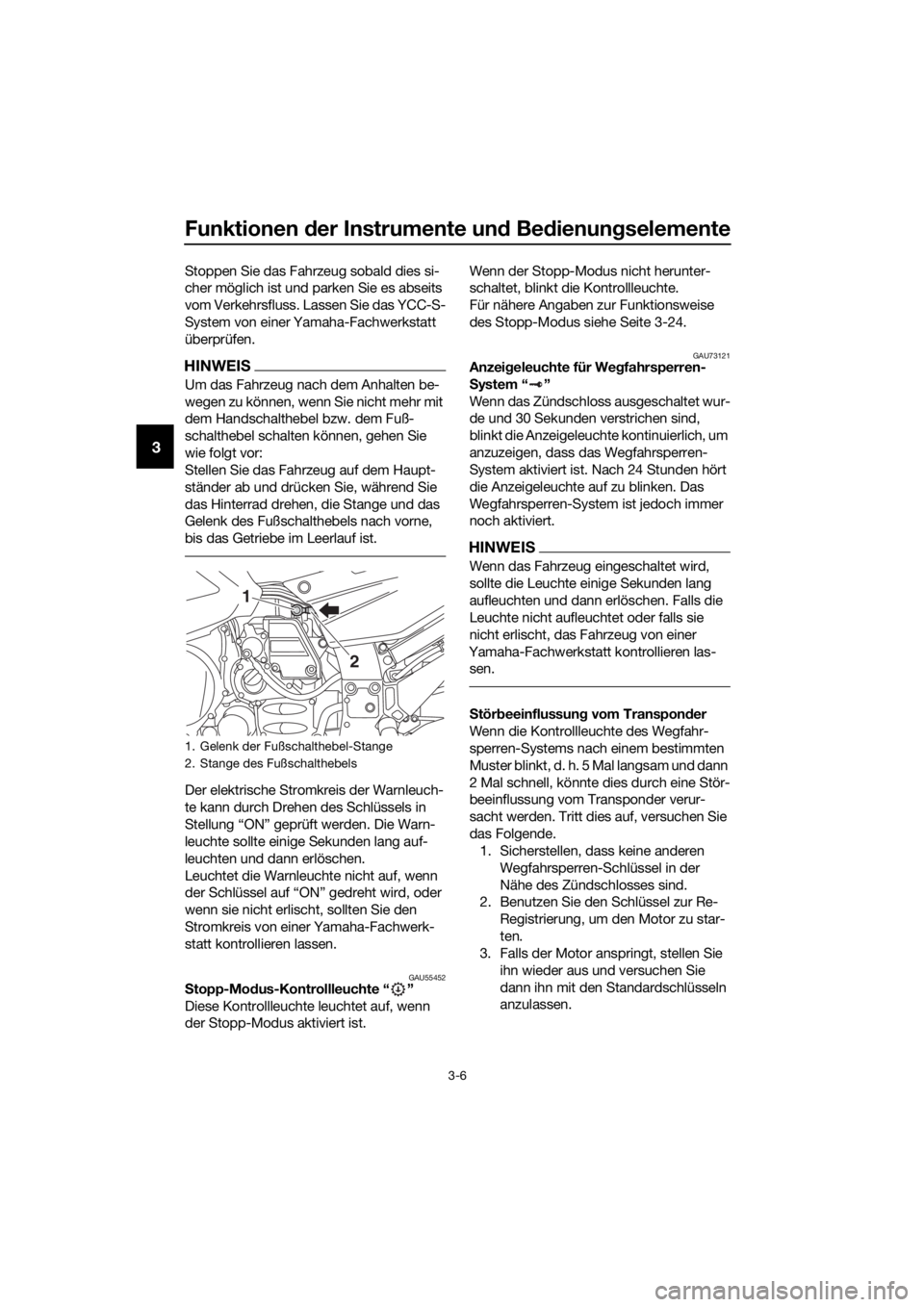

1. Gelenk der Fußschalthebel-Stange
2. Stange des Fußschalthebels
1
2
UB95G2G0.book Page 6 Wednesday, September 11, 2019 3:25 PM

Funktionen der Instrumente un d Be dienun gselemente
3-7
3
4. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug und alle 3 Schlüssel zu einer
Yamaha-Fachwerkstatt und lassen
Sie die Standardschlüssel re-registrie-
ren.GAU55382
Tempomat
Dieses Modell ist mit einem Tempomaten
ausgestattet, um eine eingestellte Ge-
schwindigkeit konstant zu halten.
Der Tempomat funktioniert nur, wenn im 3.
Gang mit einer Geschwindigkeit zwischen
etwa 50 km/h (31 mi/h) und 160 km/h
(100 mi/h), im 4. oder 5. Gang mit einer Ge-
schwindigkeit zwischen etwa 50 km/h
(31 mi/h) und 180 km/h (112 mi/h) oder im
6. Gang mit einer Geschwindigkeit zwi-
schen etwa 55 km/h (34 mi/h) und 180 km/h
(112 mi/h) gefahren wird.
WARNUNG
GWA16341
Unsach gemäße Verwen dun g d es
Tempomaten kann zu einem Kont-
rollverlust un d, d araus fol gen d, zu
einem Unfall führen. Aktivieren Sie
d en Tempomaten nicht bei dichtem
Verkehr, schlechtem Wetter o der
währen d d er Fahrt auf kurvenrei-
chen, rutschi gen, hü geli gen, rauen
S traßen o der auf Schotterpisten.
 Wenn das Fahrzeu g b er gauf o der
b er gab fährt, kann der Tempomat
mö glicherweise die ein gestellte
Geschwin dig keit nicht konstant
halten.
 Um eine un beab sichti gte Aktivie-
run g d es Tempomaten zu verhin-
d ern, schalten S ie ihn aus, wenn er
nicht verwen det
wir d. Ver gewissern
S ie sich, dass die Tempomat-
Kontrollleuchte “ ” aus ist.
UB95G2G0.book Page 7 Wednesday, September 11, 2019 3:25 PM

Funktionen der Instrumente un d Be dienung selemente
3-8
3

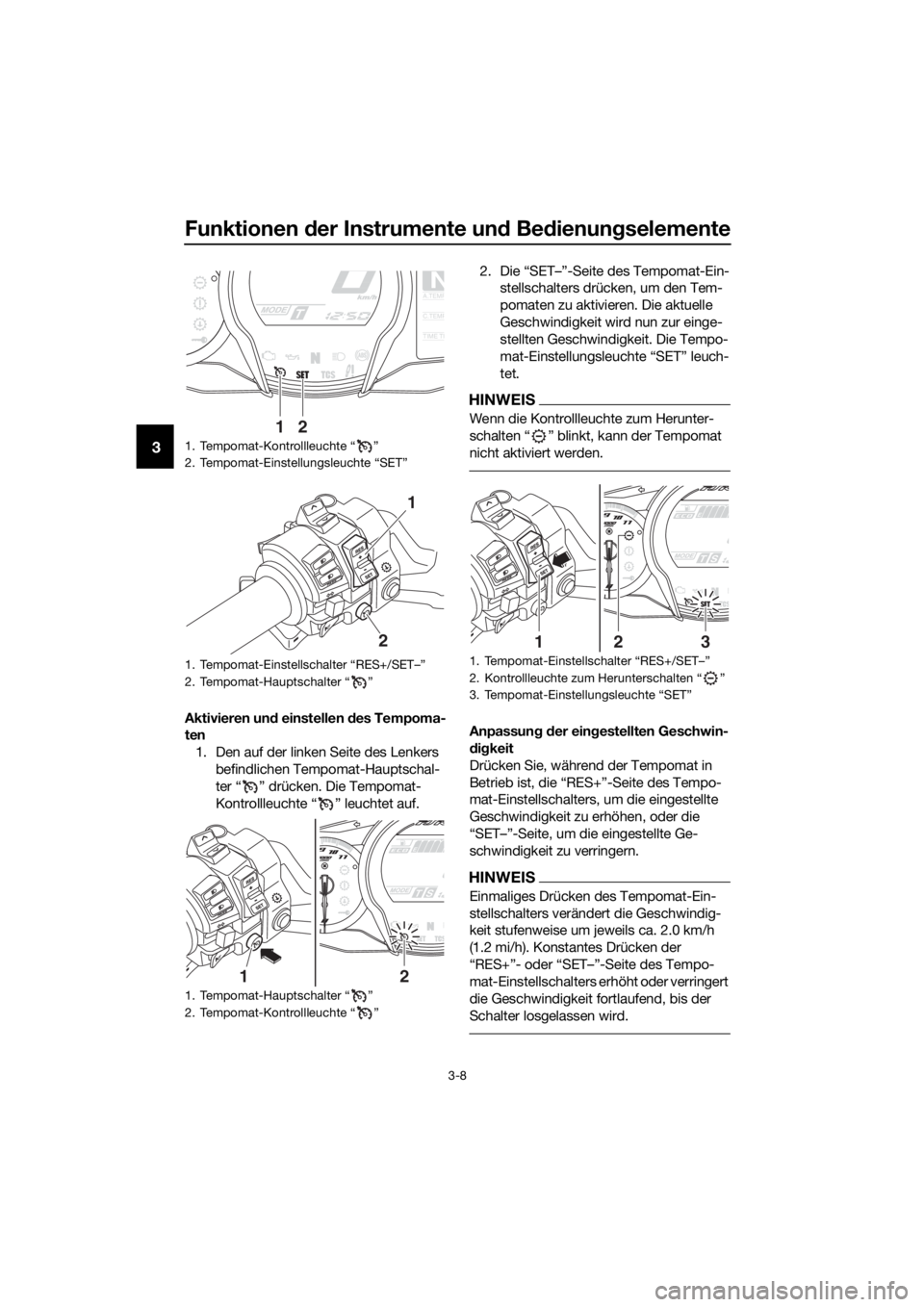

Aktivieren un d einstellen des Tempoma-
ten
1. Den auf der linken Seite des Lenkers befindlichen Tempomat-Hauptschal-
ter “ ” drücken. Die Tempomat-
Kontrollleuchte “ ” leuchtet auf. 2. Die “SET–”-Seite des Tempomat-Ein-
stellschalters drücken, um den Tem-
pomaten zu aktivieren. Die aktuelle
Geschwindigkeit wird nun zur einge-
stellten Geschwindigkeit. Die Tempo-
mat-Einstellungsleuchte “SET” leuch-
tet.
HINWEIS
Wenn die Kontrollleuchte zum Herunter-
schalten “ ” blinkt, kann der Tempomat
nicht aktiviert werden.
Anpassun g d er ein gestellten Geschwin-
d ig keit
Drücken Sie, während der Tempomat in
Betrieb ist, die “RES+”-Seite des Tempo-
mat-Einstellschalters, um die eingestellte
Geschwindigkeit zu erhöhen, oder die
“SET–”-Seite, um die eingestellte Ge-
schwindigkeit zu verringern.
HINWEIS
Einmaliges Drücken des Tempomat-Ein-
stellschalters verändert die Geschwindig-
keit stufenweise um jeweils ca. 2.0 km/h
(1.2 mi/h). Konstantes Drücken der
“RES+”- oder “SET–”-Seite des Tempo-
mat-Einstellschalters erhöht oder verringert
die Geschwindigkeit fortlaufend, bis der
Schalter losgelassen wird.
1. Tempomat-Kontrollleuchte “ ”
2. Tempomat-Einstellungsleuchte “SET”
1. Tempomat-Einstellschalter “RES+/SET–”
2. Tempomat-Hauptschalter “ ”
1. Tempomat-Hauptschalter “ ”
2. Tempomat-Kontrollleuchte “ ”
NA.TEMP
C.TEMP
TIME TR
21
1
2
21
1. Tempomat-Einstellschalter “RES+/SET–”
2. Kontrollleuchte zum Herunterschalten “ ”
3. Tempomat-Einstellungsleuchte “SET”
231
UB95G2G0.book Page 8 Wednesday, September 11, 2019 3:25 PM

Funktionen der Instrumente un d Be dienun gselemente
3-9
3
Sie können die Geschwindigkeit auch ma-
nuell durch Gasgeben erhöhen. Nachdem
Sie beschleunigt haben, können Sie die
neue Geschwindigkeit durch Drücken der
“SET–”-Seite des Einstellschalters festle-
gen. Wenn Sie keine neue Geschwindigkeit
einstellen und das Gas zurücknehmen,
geht das Fahrzeug auf die vorher einge-
stellte Geschwindigkeit zurück.
Tempomat deaktivieren
Führen Sie eine der folgenden Aktionen
durch, um die eingestellte Geschwindigkeit
aufzuheben. Die “SET”-Kontrollleuchte er-
lischt.
 Den Gasdrehgriff über die geschlos-
sene Position hinaus zurückdrehen.
 Die Vorder- und Hinterradbremse be-
tätigen.
 Den Handschalthebel betätigen.
 Den Fußschalthebel betätigen.
Den Hauptschalter drücken, um den Tem-
pomaten auszuschalten. Die Kontrollleuch-
ten “ ” und “SET” erlöschen.
HINWEIS
Die Fahrgeschwindigkeit verringert sich,
sobald der Tempomat deaktiviert ist, außer
es wird Gas gegeben.
Verwen dung d er Reaktivierun gsfunktion
Die “RES+”-Seite des Tempomat-Einstell-
schalters drücken, um den Tempomaten zu
reaktivieren. Die vorher eingestellte Ge-
schwindigkeit wird wieder aufgenommen.
Die “SET”-Kontrollleuchte leuchtet auf.
WARNUNG
GWA16351
Es ist gefährlich, die Reaktivierun gs-
funktion zu verwend en, wenn die vorher
ein gestellte Geschwin dig keit für die mo-
mentanen Be din gun gen zu hoch ist.
HINWEIS
Wird, während das System in Betrieb ist,
der Hauptschalter gedrückt, wird das Sys-
tem komplett ausgeschaltet und die vorher
eingestellte Geschwindigkeit wird gelöscht.
Die Reaktivierungsfunktion kann erst wie-
der verwendet werden, nachdem eine neue
Geschwindigkeit eingestellt wurde.
Automatische Deaktivierung des Tempo-
maten
Der Tempomat dieses Modells wird elekt-
ronisch gesteuert und ist mit anderen Steu-
erungssystemen verknüpft. Der Tempomat
wird unter einer der folgenden Bedingun-
gen automatisch deaktiviert:
 Der Tempomat kann die eingestellte
Geschwindigkeit nicht halten.
 Radrutschen oder Durchdrehen wird
erkannt. (Wenn das Traktionskontroll-
system nicht ausgeschaltet wurde,
funktioniert das Traktionskontrollsys-
tem weiter.)
 Der Motorstart-/stoppschalter wurde
auf “ ” gestellt.
 Der Motor stoppt.
 Der Seitenständer wird herunterge-
klappt.
Wird der Tempomat während der Fahrt mit
eingestellter Geschwindigkeit wegen einer
der oben genannten Bedingungen deakti-

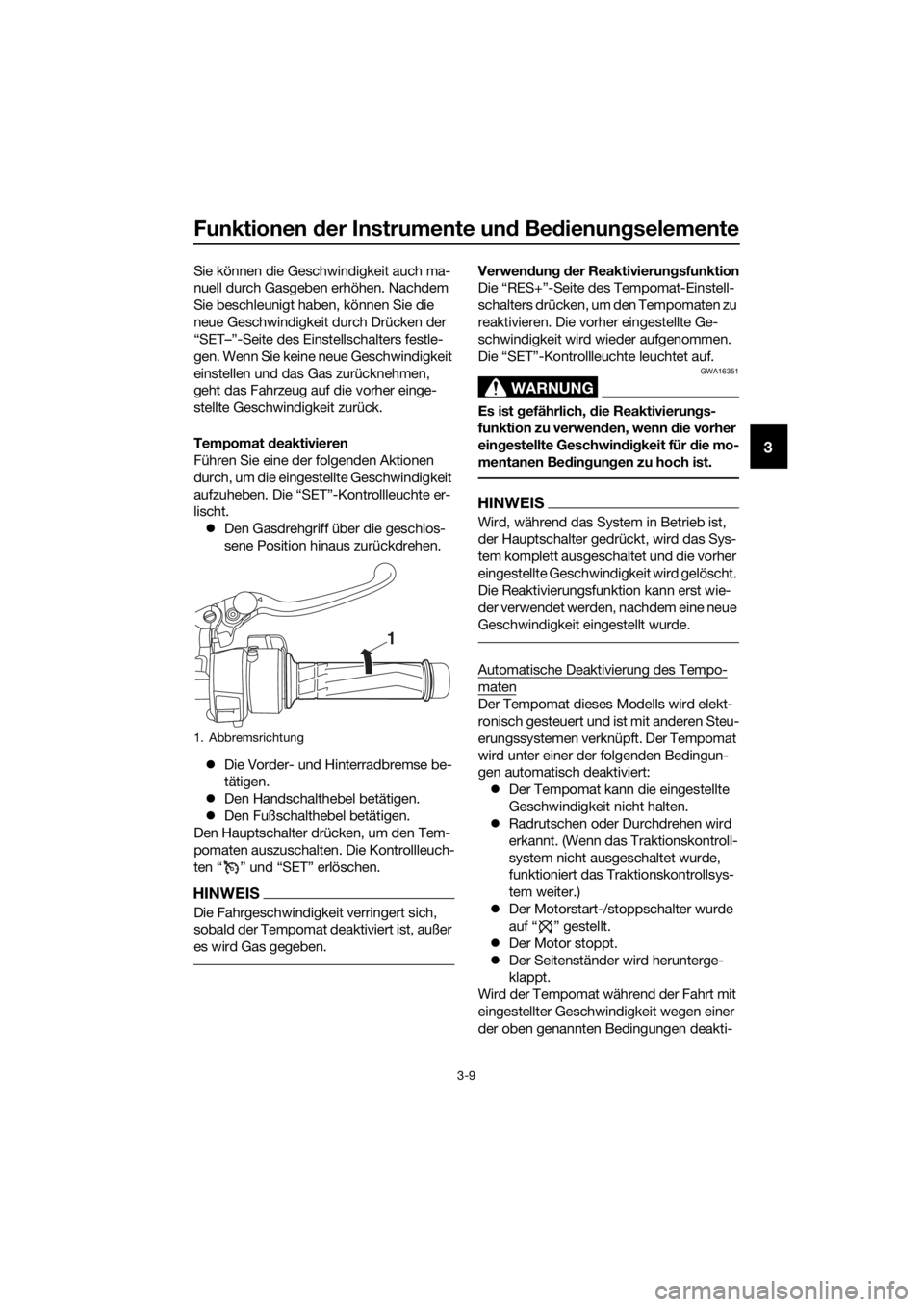

1. Abbremsrichtung
1
UB95G2G0.book Page 9 Wednesday, September 11, 2019 3:25 PM

Funktionen der Instrumente un d Be dienung selemente
3-10
3
viert, erlischt die “ ”-Kontrollleuchte und
die “SET”-Kontrollleuchte blinkt 4 Sekun-
den lang und erlischt anschließend.
Wenn nicht mit eingestellter Geschwindig-
keit gefahren wird und der Motorstart-
/stoppschalter wird auf “ ” gestellt, der
Motor stoppt oder der Seitenständer wird
heruntergeklappt, erlischt die “ ”-Kont-
rollleuchte (die “SET”-Kontrollleuchte blinkt
nicht).
Wenn der Tempomat automatisch deakti-
viert wurde, halten Sie an und vergewissern
Sie sich, dass Ihr Fahrzeug sich in einem
guten Betriebszustand befindet.
Bevor Sie den Tempomaten wieder ver-
wenden, aktivieren Sie ihn mit dem Haupt-
schalter.
HINWEIS
In manchen Fällen, wenn das Fahrzeug
bergauf oder bergab fährt, kann der Tem-
pomat möglicherweise die eingestellte Ge-
schwindigkeit nicht konstant halten.
 Wenn das Fahrzeug bergauf fährt,
kann die aktuelle Geschwindigkeit un-
ter die eingestellte Geschwindigkeit
abfallen. Wenn dies eintritt, beschleu-
nigen Sie durch Gasgeben auf die ge-
wünschte Geschwindigkeit.
 Wenn das Fahrzeug bergab fährt,
kann die aktuelle Geschwindigkeit
über die eingestellte Geschwindigkeit
ansteigen. Wenn dies eintritt, kann der
Einstellschalter nicht zur Anpassung
der eingestellten Geschwindigkeit
verwendet werden. Bremsen Sie, um
die Geschwindigkeit zu verringern.
Wenn die Bremsen betätigt werden,
wird der Tempomat deaktiviert.
GAU55418
Multifunktionsmesser-Einheit
WARNUNG
GWA12423
Bevor Einstellun gen an d er Multifunkti-
onsanzei ge verän dert werd en, ist das
Fahrzeu g anzuhalten. Das Än dern von
Einstellung en während d er Fahrt kann
d en Fahrer a blenken un d d as Unfallrisi-
ko erhöhen.
HINWEIS
Der Wahlknopf “ / ” und der Menü-
Wahlknopf “MENU” befinden sich auf der
linken Seite des Lenkers. Mit diesen Knöp-
fen können Sie die Einstellungen der Multi-
funktionsmesser-Einheit kontrollieren und
ändern.
1. Rückstellknopf “RESET”
2. “TCS”-Knopf
3. Drehzahlmesser
4. Antriebsmodusanzeige
5. Öko-Anzeige “ECO”
6. Kraftstoffmesser
7. Geschwindigkeitsmesser
8. Uhr
9. Ganganzeige
10.Funktionsanzeige
11.Informationsanzeige
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:06TIME TRIP
1231145786910
UB95G2G0.book Page 10 Wednesday, September 11, 2019 3:25 PM
