2020 TOYOTA PROACE VERSO airbag

189
ProaceVerso_es_Chap05_securite_ed2019_V02
Sillas infantilesInstalación de un cojín
elevador
Consejos
La normativa relativa al transporte de niños en la plaza del acompañante es específica en cada país. Consulte la legislación vigente en el país por el que circula.Neutralice el airbag frontal del acompañante cuando instale una silla infantil "de espaldas al sentido de la marcha" en la plaza del acompañante. De lo contrario, el niño corre el riesgo de sufrir heridas graves o incluso de muerte por el despliegue del airbag.
Para la instalación óptima de una silla infantil "en el sentido de la marcha", compruebe que su respaldo está lo más cerca posible del respaldo del asiento del vehículo, incluso en contacto con este si es posible.Debe retirar el reposacabezas antes de
instalar una silla infantil con respaldo en una de las plazas destinadas a los pasajeros.Asegúrese de que el reposacabezas está correctamente guardado o fijado para evitar su proyección en caso de frenada brusca.Vuelva a colocar el reposacabezas una vez desinstale la silla infantil.
La instalación incorrecta de una silla infantil en un vehículo compromete la seguridad del niño en caso de colisión.Compruebe que no hay ningún cinturón de seguridad o cierre de cinturón de seguridad bajo la silla infantil puesto que podría
desestabilizarla.Abroche los cinturones de seguridad o el arnés de las sillas infantiles limitando al máximo la holgura respecto al cuerpo del niño, incluso para trayectos cortos.Para la fijación de la silla infantil utilizando el cinturón de seguridad, compruebe que está correctamente tensado sobre la silla infantil y que la sujeta firmemente sobre el asiento del vehículo. En caso de que el asiento se pueda regular, desplácelo hacia adelante si es necesario.En las plazas traseras, deje siempre espacio suficiente entre el asiento delantero y:- La silla infantil "de espaldas al sentido de la marcha"- Los pies del niño que viaja en una silla infantil "en el sentido de la marcha".Para ello, desplace hacia adelante el asiento delantero y, si es necesario, coloque en posición vertical el respaldo.
Niños en la plaza del
acompañante
La parte torácica del cinturón debe estar colocada sobre el hombro del niño sin tocar el cuello.Compruebe que la parte abdominal del cinturón de seguridad queda correctamente colocada por encima de las piernas del niño.Toyota recomienda utilizar un cojín elevador de asiento con respaldo, equipado con una guía de cinturón a la altura del hombro.
Por motivos de seguridad, nunca deje:- A uno o varios niños solos y sin vigilancia en un vehículo.- A un niño o un animal en un vehículo expuesto al sol con las ventanillas cerradas.- Las llaves al alcance de los niños en el interior del vehículo.Para impedir la apertura accidental de las puertas, utilice el dispositivo "Seguro para niño s".Procure no abrir más de un tercio las lunas traseras.Para proteger a los niños de los rayos
del sol, instale estores laterales en las ventanillas traseras.
5
Seguridad

267
Accesorios
La Toyota ofrece una amplia gama de accesorios y piezas originales.Estos accesorios y piezas se adaptan a su vehículo y cuentan con la recomendación y la garantía d e To y o t a .
"Confort"
Deflectores de puertas, encendedor, organizadores de maletero, percha fijada al reposacabezas, ayuda delantera y trasera al estacionamiento, faldillas de estilo, sistema de acondicionamiento del maletero...
"Soluciones de transporte"
Bandeja de maletero, barras de techo, portabicicletas fijado al enganche de remolque o a las barras de techo, portaesquís, cofre de techo, cablería de enganche de remolque...Gancho de remolque, el cual debe ser instalado por su distribuidor autorizado o Reparador Autorizado Toyota, u otro
debidamente cualificado.
"Estilo"
Embellecedores de ruedas, embellecedores para llantas, umbrales de puerta, pomos para la palanca de cambios...
"Seguridad"
Alarma antirrobo, grabado de lunas, tornillos antirrobo de ruedas, sillas infantiles, alcoholímetro, botiquín, triángulo de preseñalización, chaleco de alta seguridad
reflectante, sistema de localización de vehículo robado, caja de gestión de flota, cadenas para nieve, fundas antideslizantes, faros antiniebla...
"Protección"
Alfombrillas*, fundas de asientos compatibles con los airbags laterales, faldillas, molduras de protección laterales, protección para paragolpes, kit de protección de célula de carga (en madera o plástico), umbrales
traseros, alfombrillas traseras...
El montaje de un equipamiento o de un accesorio eléctrico no recomendado por Toyota puede provocar una avería en el sistema electrónico del vehículo y un exceso de consumo.
Contacte con un representante de la marca Toyota para conocer la gama de equipamientos o accesorios recomendados.
Instalación de emisores de radiocomunicación
Consulte en la Toyota antes de instalar cualquier emisor de radiocomunicación
de accesorios con antena en el exterior del vehículo. La red le facilitará información relativa a las características de los emisores que pueden montarse (banda de frecuencia, potencia de salida máxima, posición de la antena, condiciones específicas de instalación) conforme a la Directiva de Compatibilidad Electromagnética de los vehículos (2004/104/CE).
Según la legislación nacional vigente, podría ser obligatorio disponer de algunos equipamientos de seguridad: chalecos reflectantes de alta visibilidad, triángulos de preseñalización, alcoholímetros, lámparas, fusibles de recambio, un extintor, un botiquín, molduras de protección de la parte trasera del vehículo, etc.
* Para evitar el riesgo de bloqueo de los pedales:- Asegúrese de que la alfombrilla esté bien colocada y correctamente fijada.- Nunca superponga varias alfombrillas.
7
Información práctica

313
ProaceVerso_es_Chap08_En-cas-de-panne_ed2019_V02
FusibleN°Intensidad(A)Funciones
F110Dirección asistida eléctrica, contactor de embrague
F415Claxon
F520Bomba limpiaparabrisas y limpialuneta
F620Bomba limpiaparabrisas y limpialuneta
F710Toma de accesorios 12 V trasera
F820Limpialuneta simple o doble
F10/F1130Cerraduras interiores, exteriores, delanteras y traseras
F1310Mando de climatización delantero, mando del autorradio, palanca de cambios, pantalla virtual
F145Alarma, ERA-GLONASS emergency call system
F175Cuadro de a bordo
F193Mandos en el volante
F213El sistema de Smart Entry & Start System o sistema de interruptor de encendido.
F223Sensor de lluvia y luminosidad, cámara de detección multifunción
F235Pantalla de cinturones no abrochados o desabrochados
F245Pantalla táctil, cámara de marcha atrás y ayuda al estacionamiento
F255Airbags
F2920Autorradio, pantalla táctil, reproductor de CD, navegador
F3115Autorradio (+ batería)
F3215Toma de accesorios de 12 V delantera
F345Sistema de vigilancia de ángulo muerto, mandos eléctricos de los retrovisores exteriores
F355Surtidores térmicos, mando de reglaje de la altura de los faros
F365Luz de cortesía trasera.
Versión 1 (Eco)
Los fusibles, descritos a continuación, varían según los equipamientos del vehículo.
8
En caso de avería

314
ProaceVerso_es_Chap08_En-cas-de-panne_ed2019_V02
Fusible N°Intensidad (A)Funciones
F13El sistema de Smart Entry & Start System o sistema dae interruptor de encendido.
F55Pantalla táctil, cámara de marcha atrás y ayuda al estacionamiento
F710Mando de climatización trasera, amplificador Hi-Fi
F820Limpialuneta simple o doble
F10/F1130Cerraduras interiores, exteriores, delanteras y traseras
F123Alarma
F1710Toma de accesorios 12 V trasera
F185ERA-GLONASS emergency call system
F213Luz de cortesía trasera.
F223Luz de guantera, luces de techo traseras
F235Sistema de vigilancia de ángulos muertos, mandos eléctricos de los retrovisores exteriores
F245Mandos en el volante
F255Mando de reglaje de la altura de los faros
F263Indicación de cinturones no abrochados o desabrochados
F273Sensor de lluvia y luminosidad, cámara de detección multifunción
F2810Mando de climatización delantera, mando de la radio, palanca de cambios, pantalla virtual
F30A o B15Autorradio (+ batería)
F315Airbags
F3315Toma de accesorios de 12 V delantera
F355Cuadro de a bordo
F3620Autorradio, pantalla táctil, reproductor de CD, navegador
Versión 2 (Full)
Los fusibles, descritos a continuación, varían según los equipamientos del vehículo.
En caso de avería

328
ProaceVerso_es_Chap10a_BTA_ed2019_V02

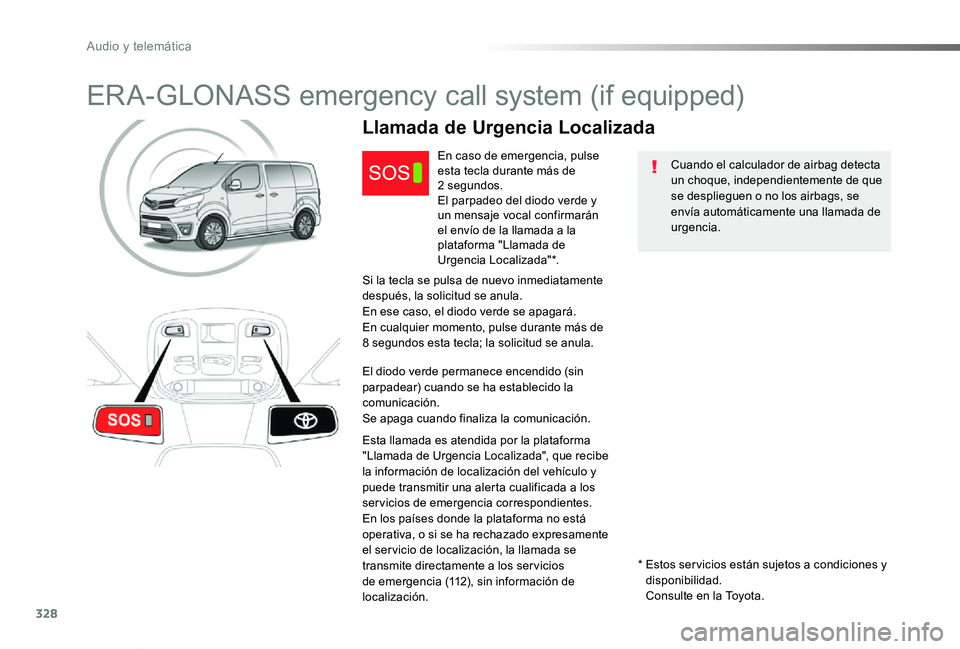

ERA-GLONASS emergency call system (if equipped)
Cuando el calculador de airbag detecta un choque, independientemente de que se desplieguen o no los airbags, se envía automáticamente una llamada de urgencia.
Llamada de Urgencia Localizada
En caso de emergencia, pulse esta tecla durante más de 2 segundos.El parpadeo del diodo verde y un mensaje vocal confirmarán el envío de la llamada a la plataforma "Llamada de Urgencia Localizada"*.
Si la tecla se pulsa de nuevo inmediatamente después, la solicitud se anula.En ese caso, el diodo verde se apagará.En cualquier momento, pulse durante más de 8 segundos esta tecla; la solicitud se anula.
El diodo verde permanece encendido (sin parpadear) cuando se ha establecido la comunicación.Se apaga cuando finaliza la comunicación.
Esta llamada es atendida por la plataforma "Llamada de Urgencia Localizada", que recibe la información de localización del vehículo y puede transmitir una alerta cualificada a los servicios de emergencia correspondientes.En los países donde la plataforma no está operativa, o si se ha rechazado expresamente
el ser vicio de localización, la llamada se transmite directamente a los ser vicios de emergencia (112), sin información de localización.
* Estos ser vicios están sujetos a condiciones y disponibilidad.Consulte en la Toyota.
Audio y telemática

410
ProaceVerso_es_Chap11_index-alpha_ed2019_V02
ABS ...............................................................159Acceso a la rueda de repuesto .....................292Acceso depósito AdBlue ...............................280Accesorios ............................................19 9, 267Aceite motor ..................................................273Acondicionamientos ...............................94, 111Acondicionamientos interiores ..............111, 115Acondicionamientos traseros .......................115AdBlue® .....................................24, 33, 278-280Aditivo AdBlue .........................................24, 280Aditivo gasoil .........................................275, 276AFU ...............................................................159Airbags ............................................22, 168, 176Airbags cortinas ....................................171, 172Airbags frontales ...................................169, 172Airbags laterales ...................................170, 172Aireación .........................................................11Aire acondicionado .........................11, 126, 12 9Aire acondicionado automático ....................13 4Aire acondicionado automático bizona ........127Aire acondicionado bizona ...................131, 13 5Aire acondicionado manual .....125, 131, 13 4, 13 5Alarma .............................................................83Alerta de riesgo de colisión ..................2 41, 243Alerta puerta conductor abierta .....................65Alfombrilla .............................................11 0, 198Altura de los faros .........................................15 3Alumbrado estático de intersección .............15 0Anilla de remolcado ......................................320Anillos de amarre ..........................................115Antiarranque electrónico ............49, 59, 63, 201Antibloqueo de las ruedas (ABS) .................159Antipatinado de las ruedas (ASR) ..........23, 159Antipinzamiento ............................................120Antirrobo ...........................................49, 59, 201Apertura a 180° ..............................................79Apertura de las puertas .....................45, 54, 65, 68, 69, 71, 80Apertura del capó motor ...............................271
Apertura del maletero .........................45, 54, 81Arranque del motor .......................................195Arranque del vehículo ....198, 200, 202, 205, 210Asientos delanteros ............................87, 89, 90Asientos eléctricos ..........................................90Asiento(s), capitán, parte trasera, sobre raíles .........................................105, 166Asientos para niños .............167, 173-175, 179-181, 189Asientos para niños clásicos .................179-181Asientos para niños ISOFIX .................18 4-18 6Asientos térmicos .....................................91, 94Asientos traseros ..............................95, 98, 101Asiento y banqueta trasera fijos .............98, 109Asiento y banqueta trasera sobre carriles ......................................101, 109Asistencia a la frenada de urgencia .....159, 243ASR ...............................................................159Autonomía .......................................................40Autonomía AdBlue ..........................................33Autonomous emergency braking ....21, 239, 242Autorradio .......77, 148-15 0, 152, 15 3, 15 6, 216, 222, 2 41, 243, 245, 247, 250, 253, 260Ayuda al estacionamiento delantero ............253Ayuda al estacionamiento trasero ........252, 253Ayuda gráfica y sonora al estacionamiento trasero .........................253
AB
Bandeja corredera plegable .........................121Bandejas .......................................................112Bandeja trasera.............................................112Banqueta delantera ........................................94Banqueta delantera 2 plazas ..................93, 165Banqueta monobloque fija ..............................95Banqueta térmica ............................................94Banqueta trasera ..........................................109Barras de techo .............................................268Barrido automático de los limpiaparabrisas .................................15 4, 15 5Batería ...................................266, 276, 316-320Bloqueo .........................................47, 52, 56, 63Bloqueo centralizado ................................54, 56Bloqueo desde el interior ................................64BlueHDi ....................................29, 33, 204, 278Bocina ...........................................................159Bomba de cebado .........................................322
Cadenas para nieve .............................258, 264Caja de cambios automática .........11, 13, 14, 19, 195, 200, 202, 205, 214, 215, 229, 233, 277, 316Caja de cambios manual .....11, 13, 14, 19, 202, 203, 214, 229, 233, 277Caja de fusibles compartimento motor ........315Caja de herramientas ..........282, 284, 285, 291
C
Índice alfabético

413
ProaceVerso_es_Chap11_index-alpha_ed2019_V02

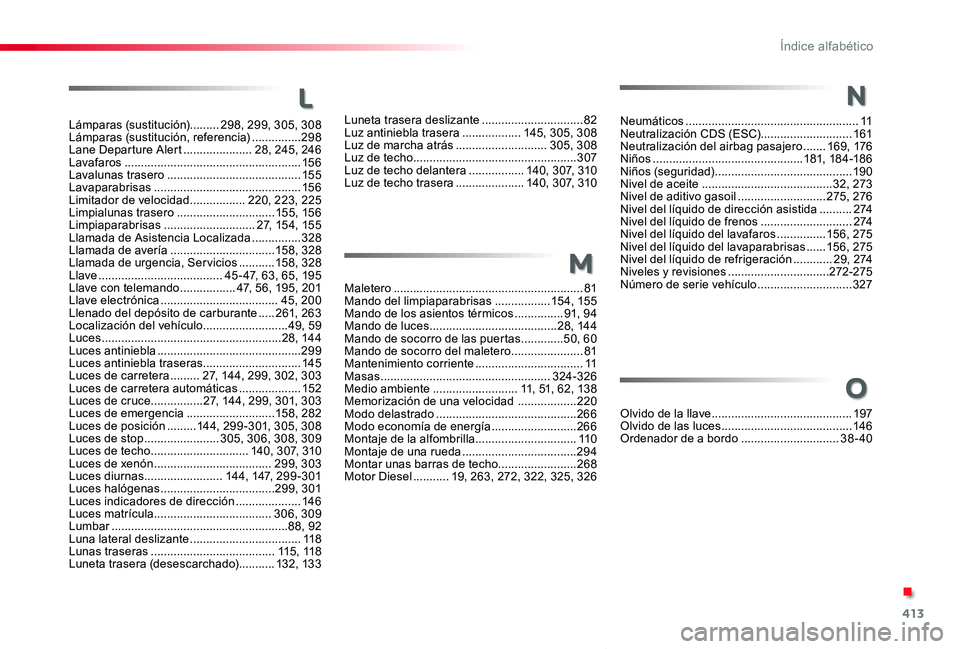

Lámparas (sustitución).........298, 299, 305, 308Lámparas (sustitución, referencia) ...............298Lane Departure Alert .....................28, 245, 246 Lavafaros ......................................................15 6Lavalunas trasero .........................................15 5Lavaparabrisas .............................................15 6Limitador de velocidad .................220, 223, 225Limpialunas trasero ..............................15 5, 15 6Limpiaparabrisas ............................27, 15 4, 15 5Llamada de Asistencia Localizada ...............328Llamada de avería ................................15 8, 328Llamada de urgencia, Servicios ...........15 8, 328Llave ......................................45-47, 63, 65, 195Llave con telemando .................47, 56, 195, 201Llave electrónica ....................................45, 200Llenado del depósito de carburante .....261, 263Localización del vehículo ..........................49, 59Luces .......................................................28, 14 4Luces antiniebla ............................................299Luces antiniebla traseras..............................145Luces de carretera .........27, 14 4, 299, 302, 303Luces de carretera automáticas ...................152Luces de cruce................27, 14 4, 299, 301, 303Luces de emergencia ...........................15 8, 282Luces de posición .........14 4, 299-301, 305, 308Luces de stop .......................305, 306, 308, 309Luces de techo ..............................140, 307, 310Luces de xenón ....................................299, 303Luces diurnas ........................14 4, 147, 299-301Luces halógenas ...................................299, 301Luces indicadores de dirección ....................14 6Luces matrícula ....................................306, 309Lumbar ......................................................88, 92Luna lateral deslizante ..................................11 8Lunas traseras ......................................115, 11 8Luneta trasera (desescarchado) ...........132, 13 3
L
Maletero ..........................................................81Mando del limpiaparabrisas .................15 4, 15 5Mando de los asientos térmicos ...............91, 94Mando de luces .......................................28, 14 4Mando de socorro de las puertas .............50, 60Mando de socorro del maletero ......................81Mantenimiento corriente .................................11Masas ....................................................324-326Medio ambiente ..........................11, 51, 62, 13 8Memorización de una velocidad ..................220Modo delastrado ...........................................266Modo economía de energía ..........................266Montaje de la alfombrilla ...............................11 0Montaje de una rueda ...................................294Montar unas barras de techo ........................268Motor Diesel ...........19, 263, 272, 322, 325, 326
M
Neumáticos .....................................................11Neutralización CDS (ESC)............................161Neutralización del airbag pasajero .......169, 176Niños ..............................................181, 18 4-18 6Niños (seguridad) ..........................................19 0Nivel de aceite ........................................32, 273Nivel de aditivo gasoil ...........................275, 276Nivel del líquido de dirección asistida ..........2 74Nivel del líquido de frenos ............................2 74Nivel del líquido del lavafaros ...............15 6, 275Nivel del líquido del lavaparabrisas ......15 6, 275Nivel del líquido de refrigeración ............29, 2 74Niveles y revisiones ...............................272-275Número de serie vehículo .............................327
N
Luneta trasera deslizante ...............................82Luz antiniebla trasera ..................145, 305, 308Luz de marcha atrás ............................305, 308Luz de techo ..................................................307Luz de techo delantera .................140, 307, 310Luz de techo trasera .....................140, 307, 310
Olvido de la llave ...........................................197Olvido de las luces ........................................14 6Ordenador de a bordo ..............................38-40
O
.
Índice alfabético
